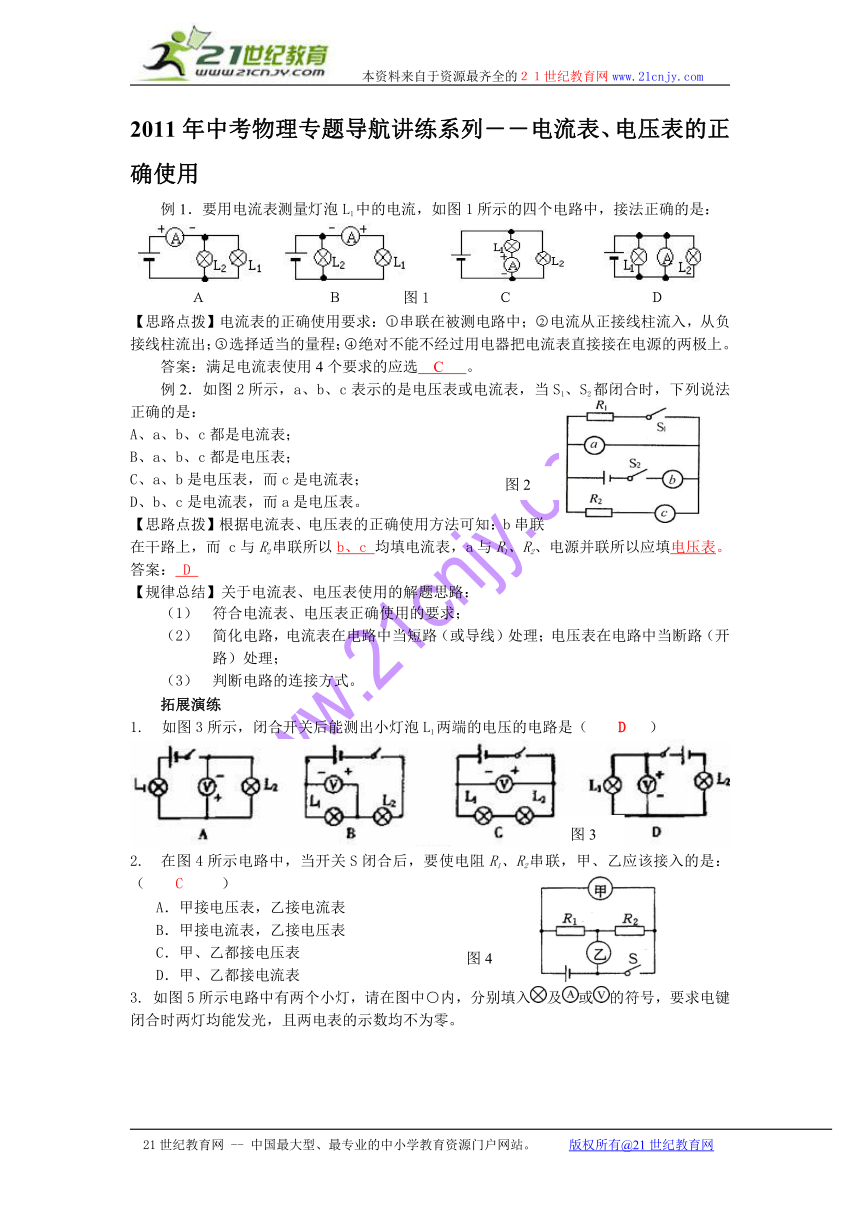

2011年中考物理专题导航讲练系列――电流表、电压表的正确使用
例1．要用电流表测量灯泡L1中的电流，如图1所示的四个电路中，接法正确的是：
　　　　Ａ　　　　　　　　Ｂ　　　　图1　　　　 Ｃ　　　　　　　　　Ｄ　
【思路点拨】电流表的正确使用要求：串联在被测电路中；电流从正接线柱流入，从负接线柱流出；选择适当的量程；绝对不能不经过用电器把电流表直接接在电源的两极上。
答案：满足电流表使用4个要求的应选 C 。
例2．如图2所示，a、b、c表示的是电压表或电流表，当S1、S2都闭合时，下列说法正确的是：
A、a、b、c都是电流表；
B、a、b、c都是电压表；
C、a、b是电压表，而c是电流表；
D、b、c是电流表，而a是电压表。
【思路点拨】根据电流表、电压表的正确使用方法可知：b串联在干路上，而 c与R2串联所以b、c 均填电流表，a与R1、R2、电源并联所以应填电压表。
答案： D
【规律总结】关于电流表、电压表使用的解题思路：
（1） 符合电流表、电压表正确使用的要求；
（2） 简化电路，电流表在电路中当短路（或导线）处理；电压表在电路中当断路（开路）处理；
（3） 判断电路的连接方式。
拓展演练
1. 如图3所示，闭合开关后能测出小灯泡L1两端的电压的电路是（ D ）
2. 在图4所示电路中，当开关S闭合后，要使电阻R1、R2串联，甲、乙应该接入的是：（ C ）
A．甲接电压表，乙接电流表
B．甲接电流表，乙接电压表
C．甲、乙都接电压表
D．甲、乙都接电流表
3. 如图5所示电路中有两个小灯，请在图中○内，分别填入及或的符号，要求电键闭合时两灯均能发光，且两电表的示数均不为零。
3．解答：
4．请在图6 所示的甲、乙两图的圆圈内，填上电压表或电流表的符号使之成为两个不同的电路（要求两用电器都工作）。
解答：
5．如图7所示电路，两只小灯泡L1和L2均正常发光，则下面几种说法中正确的是：（ A ）
A．甲是电流表，乙是电压表； B．甲是电压表，乙是电流表；
C．甲、乙都是电流表； D．甲、乙都是电压表。
图2
图3
图4
图5
