14.4 电磁铁及其应用课件(共30张PPT)

课件30张PPT。四.电磁铁
及其应用复习提问1、如图所示的实验叫_______实验，它说明_______________
_______；这种现象叫奥斯特 通电导体周围存在磁场电流的磁效应2、通电螺线管外部的磁场跟
_____磁体的磁场相似，它的
两端相当于______________，
它的极性跟____________有关；它们的关系可用________判定。条形磁体的两个磁极电流方向安培定则一、电磁铁:1.结构：电磁铁是一个带有铁芯的螺线管。通电时电磁铁：___________电磁铁断电时_______磁性，通电时_____磁性。吸引大头针不吸引大头针断电时电磁铁：____________有没有这种在有电流通过时有磁性,没有电流通过时就失去磁性的磁体叫做电磁铁2.探究：影响电磁铁磁性强弱的因素电磁铁的磁性强弱跟什么因素有关？猜想：A、线圈中电流的大小
B、线圈的匝数
C、是否插入铁芯实验方法：控制变量法：影响电磁铁磁性的因素可能有多个方面，当研究其中某方面的影响时，应当保持其他方面的状态不变。问题：用什么办法来判断电磁铁磁性强弱呢？制定计划和设计实验:（1）看吸引铁屑的多少： （2）看它吸引大头针的个数： （3）看它对弹簧秤下端所挂铁块 的吸引力的大小。

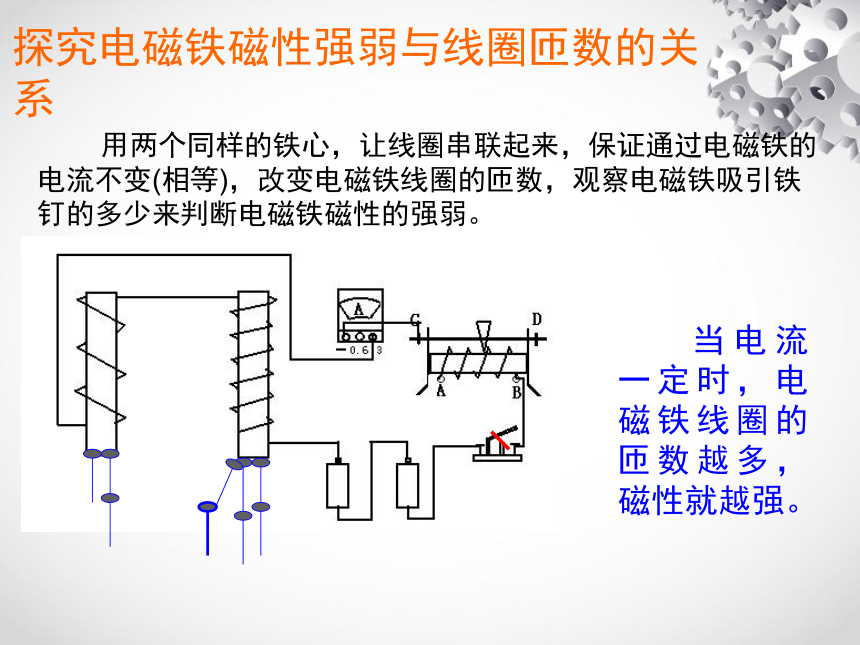

转换法 保证线圈匝数不变，改变通过电磁铁的电流大小，观察电磁铁吸引铁钉的多少来判断电磁铁磁性的强弱。 移动滑动变阻器改变电流的大小，探究电磁铁磁性强弱与电流大小的关系当电磁铁线圈匝数一定时，通过电磁铁的电流越大，电磁铁的磁性就越强。探究磁性强弱与电流的关系 用两个同样的铁心，让线圈串联起来，保证通过电磁铁的电流不变(相等)，改变电磁铁线圈的匝数，观察电磁铁吸引铁钉的多少来判断电磁铁磁性的强弱。 当电流一定时，电磁铁线圈的匝数越多，磁性就越强。探究电磁铁磁性强弱与线圈匝数的关系 保证线圈匝数和电流大小不变,使电磁铁有无铁心，观察电磁铁吸引铁钉的多少来判断电磁铁磁性的强弱。 当电磁铁线圈的匝数和通过的电流一定时，插入铁心的电磁铁磁性更强。探究电磁铁磁性强弱与是否插入铁芯的关系结论： 影响电磁铁磁性强弱的因素有：电流大小、线圈的匝数、是否插入铁芯。
电流越大，磁性越强；
线圈匝数越多，磁性越强；
有铁芯比没有铁芯磁性强。交流： 你得出的结论是否与其他同学的一致？你是否还找到其他影响电磁铁磁性强弱的因素？思考： 为什么电磁铁的磁性比空心螺线管强得多？电磁铁的铁芯起了什么作用？能用铝芯或者铜芯代替吗？为什么？ 铁芯为软磁性材料，在螺线管的磁场作用下磁化，使得电磁铁的磁性得到加强。而当断电的时候，软磁性材料也迅速失去磁性。
用铝或者铜代替时，因为铝和铜不会被磁化。电磁铁的磁性得不到加强，所以不能用铝心或者铜心代替。问题讨论：电磁铁与以前学习的永磁体相比有哪些优点? 一、电磁铁的磁性有无可由电流的通断控制二、电磁铁的磁性强弱可由电流的大小控制三、电磁铁的极性变换可由电流的方向控制电磁起重机电磁吸盘线圈软铁芯电磁铁的应用磁悬浮列车的强大磁体就是由电磁铁制成的，列车前进的动力也来自于轨道与车头之间的电磁铁的吸引和排斥。电磁铁的应用发电机、电动机和电磁继电器里也用到电磁铁全自动洗衣机的进水、排水阀门、卫生间里感应式冲水器的阀门，也都是由电磁铁控制的。第二课时⊙下面学习电磁铁的另一应用---最简单的继电器：电磁继电器继电器！？☆能否直接用手点燃火箭和改变卫星的运动姿势？☆能否直接用手去控制钢炉上开关？☆人体能否靠近高电压？二、电磁继电器:电磁继电器的构造 电磁继电器的结构和工作电路
A：电磁铁
B：衔铁
C：弹簧
D：动触点
E：静触点
S1、电磁继电器的构造及其工作电路：触点弹簧衔铁电磁铁◆对衔铁的材料有什么要求？
◆衔铁与支架的构造是什么简单机械？低压电源控制电路开关导线电磁铁高压工作电路导线触点用电器★ 控制电路中电流____ ，电磁铁失去 ____ ，弹簧____,将衔铁拉回,开关S的触点_____，使高压工作电路无_____通过，灯泡停止发光。2、电磁继电器的控制作用S消失断开收缩磁性控制电路有_____，电磁铁产生_____，吸引_____，使开关S的触点_____，高压工作电路接通，灯泡开始_____。◆S1闭合:◆S1断开:低压控制电源电流电流磁性闭合衔铁发光工作原理：
电磁铁通电时有磁性，吸引衔铁，触点接触
，工作电路闭合；电磁铁断电时无磁性，弹簧拉
起衔铁，触点分离，工作电路断开。实质：
是利用电磁铁来控制工作电路通断的开关3、电磁继电器的应用----自动控制★水位自动报警装置要求：水位未达A时，绿灯亮，水位正常；水位达到A时，红灯亮，水位不正常。工作原理：无绿无有有红★分析以下几个应用的原理:无不响无有有响亮响无有有亮无无不亮无有有亮说说电磁继电器的不足？1.易产生电火花，在易燃易爆的环境使用非常危险。
2.易受潮发生结触不良。※面对以上电磁继电器的不足，你能改进它吗？4、说说应用电磁继电器的优点？（1）远距离操纵　　（2）自动控制 （3）实现弱电流、低电压控制强电流、高电压
（4）安全报警，在恶劣环境中使用安全方便……电磁铁的应用电铃电磁阀电磁铁的应用空气开关当电流过大时，电磁铁M的磁性变得很强，将衔铁N吸向M；开关被弹簧拉起，从而切断电路。电磁铁1、定义：插入铁芯的通电螺线管称为电磁铁2、工作原理：利用电流的磁效应来工作3、影响磁性强弱的因素：a、电流的大小b、线圈的匝数c、有无铁芯4、特点：5、应用：c、磁极变换可以用改变电流方向来控制。a、磁性有无可以用通电、断电来控制；b、磁性的强弱可以用改变电流的大小来控制（控制变量法）电磁起重机电铃磁悬浮列车
