探究串联、并联电路的电流规律

课件16张PPT。欢迎各位专家同仁

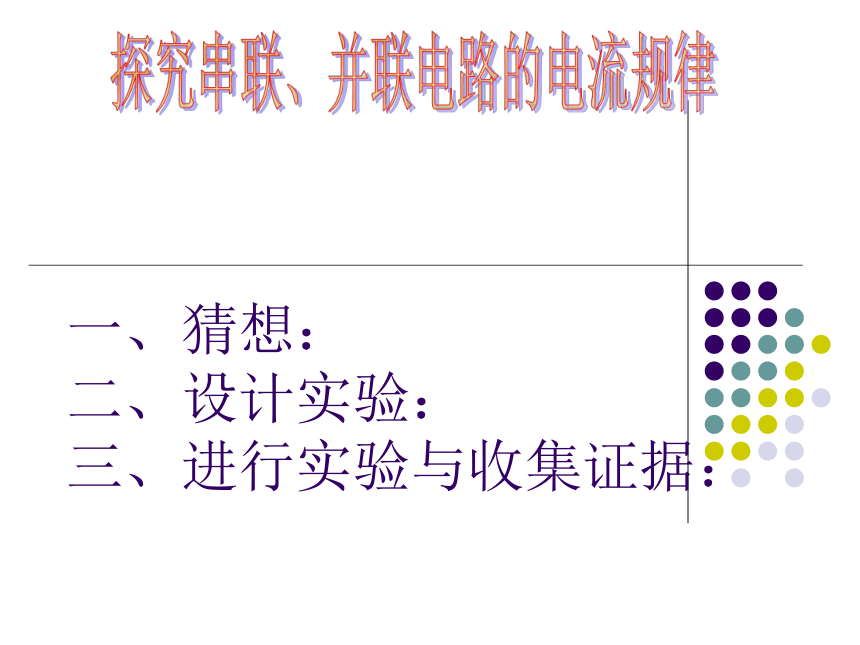

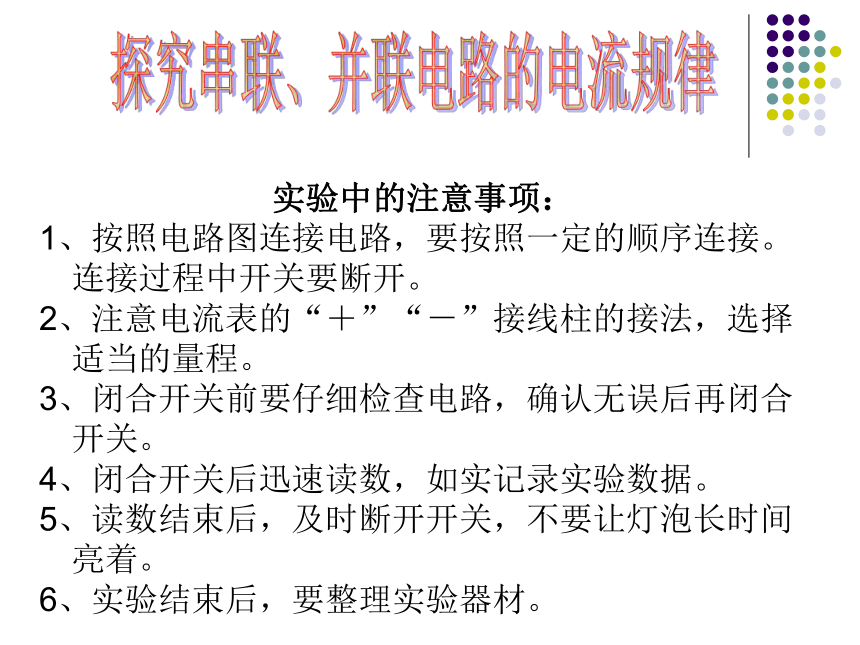

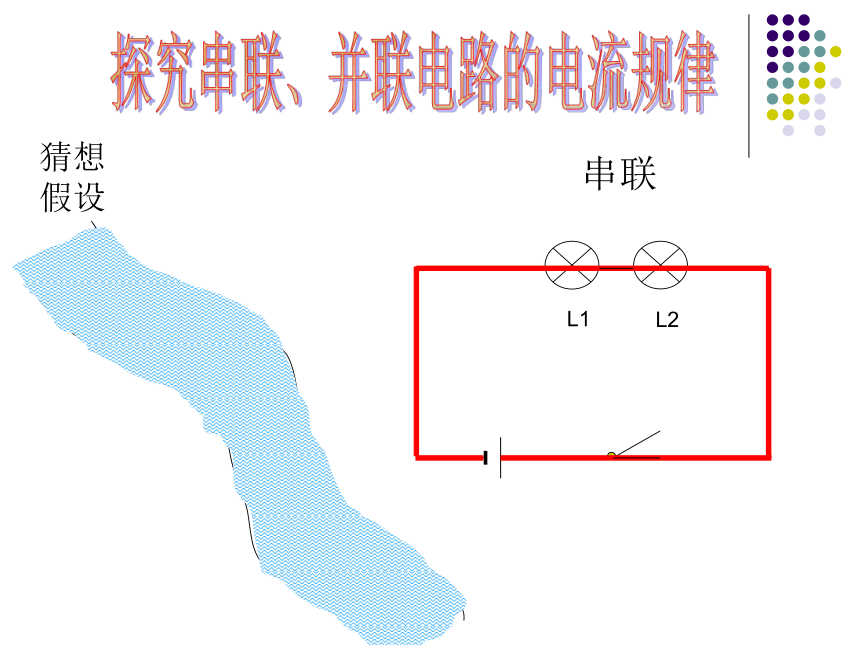

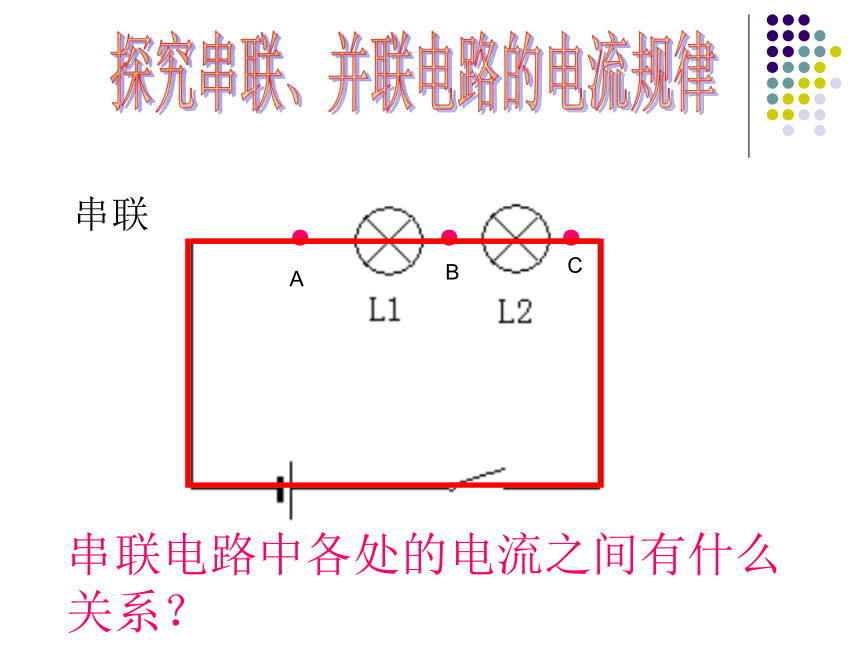

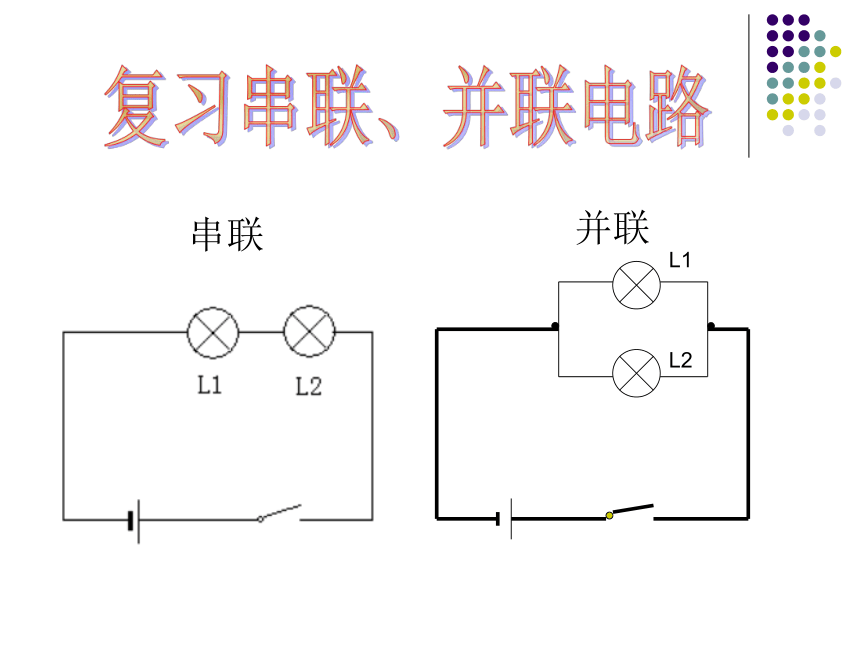

莅临指导串联并联复习串联、并联电路串联猜想假设探究串联、并联电路的电流规律L1L2串联●●●ABC串联电路中各处的电流之间有什么关系？探究串联、并联电路的电流规律一、猜想：二、设计实验：三、进行实验与收集证据：探究串联、并联电路的电流规律实验中的注意事项：
1、按照电路图连接电路，要按照一定的顺序连接。连接过程中开关要断开。
2、注意电流表的“＋”“－”接线柱的接法，选择适当的量程。
3、闭合开关前要仔细检查电路，确认无误后再闭合开关。
4、闭合开关后迅速读数，如实记录实验数据。
5、读数结束后，及时断开开关，不要让灯泡长时间亮着。

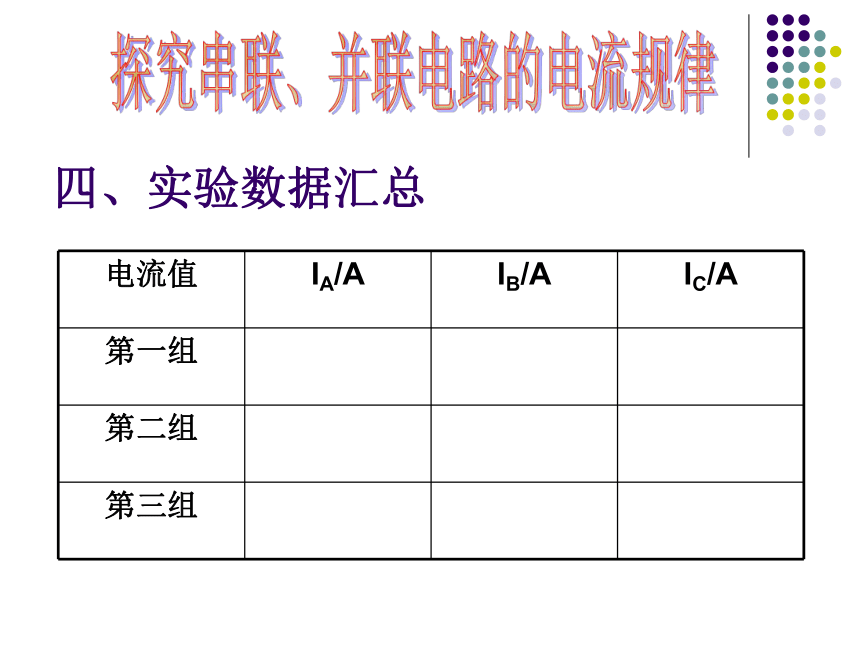

6、实验结束后，要整理实验器材。探究串联、并联电路的电流规律四、实验数据汇总探究串联、并联电路的电流规律串联●●●ABC●●●五、分析归纳、得出结论：串联电路中电流处处相等。并联●●●ABC猜想假设探究串联、并联电路的电流规律一、猜想：二、设计实验：三、进行实验与收集证据：探究串联、并联电路的电流规律四、实验数据汇总探究串联、并联电路的电流规律五、分析论证并联●●●ABC探究串联、并联电路的电流规律并联电路中，干路电流等于各支路电流之和。六、评估1、为什么我们要多测几组数据一起来分析得出结论？探究串联、并联电路的电流规律2、有没有测出的数据与我们得出的规律不相符的？若有，试分析一下原因我们探究问题一般要经历这样几个环节
一、提出问题：仔细观察各种现象，提出有探究价值的问题
二、猜想假设：对提出的问题根据已有的知识和经验作出合 理的
猜想
三、设计实验：设计合理的实验方案，如实验器材、实验步骤等
四、进行实验：根据设计的实验方案进行实验，仔细观察现象，
如实记录数据
五、分析论证：根据实验现象和数据分析得出结论
六、评 估：对实验方案是否合理，实验过程是否正确，实验
数据是否可靠等作出合理的评价
七、交 流：把实验中观察到的现象、测出的数据、得出的结论
告诉大家。既要改正自己错误与不足，又要为自己
的正确观点和做法进行辩护探究串联、并联电路的电流规律我们探究得出的规律探究串联、并联电路的电流规律一、串联电路中电流处处相等。二、并联电路中，干路电流等于各支路电流之和。谢谢!
