9.1 科学探究：杠杆的平衡条件

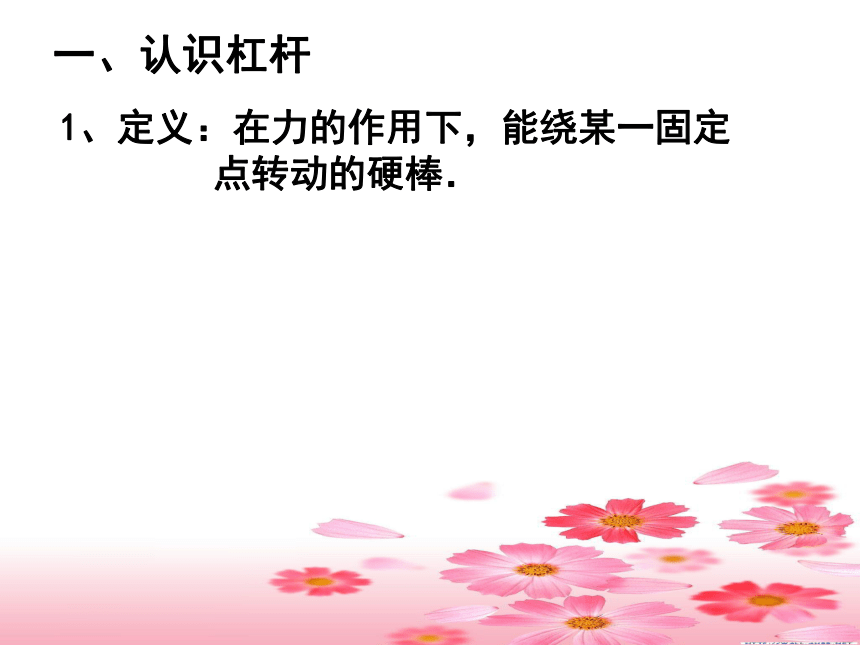

课件18张PPT。第九章 机械与人第一节 科学探究 杠杆的平衡条件杠杆在生活中的应用无处不在1、定义：在力的作用下，能绕某一固定　

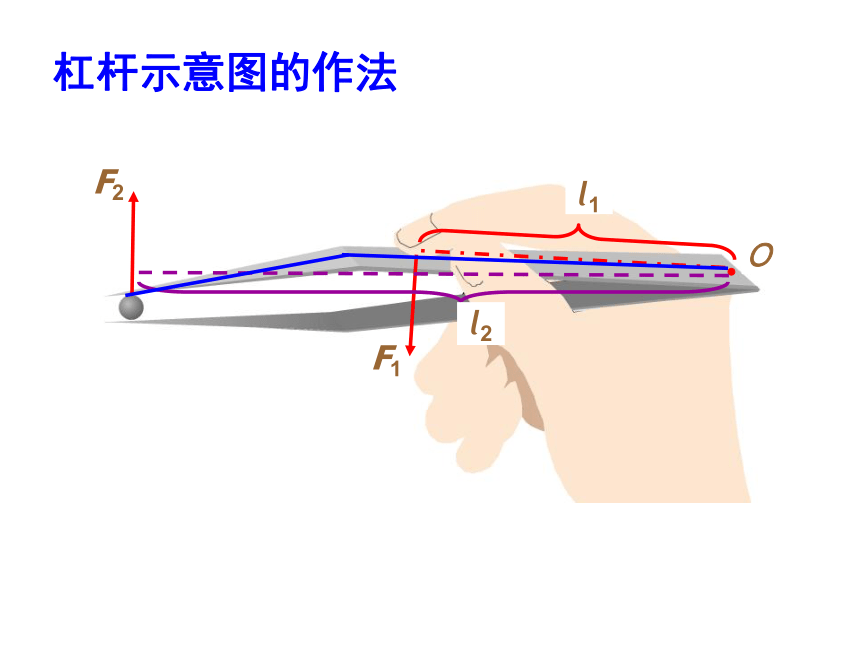

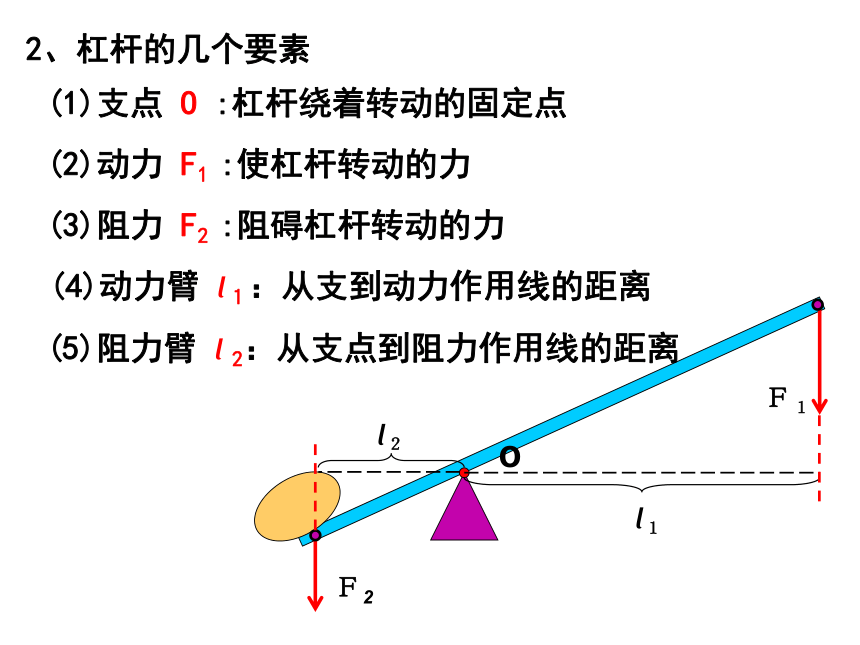

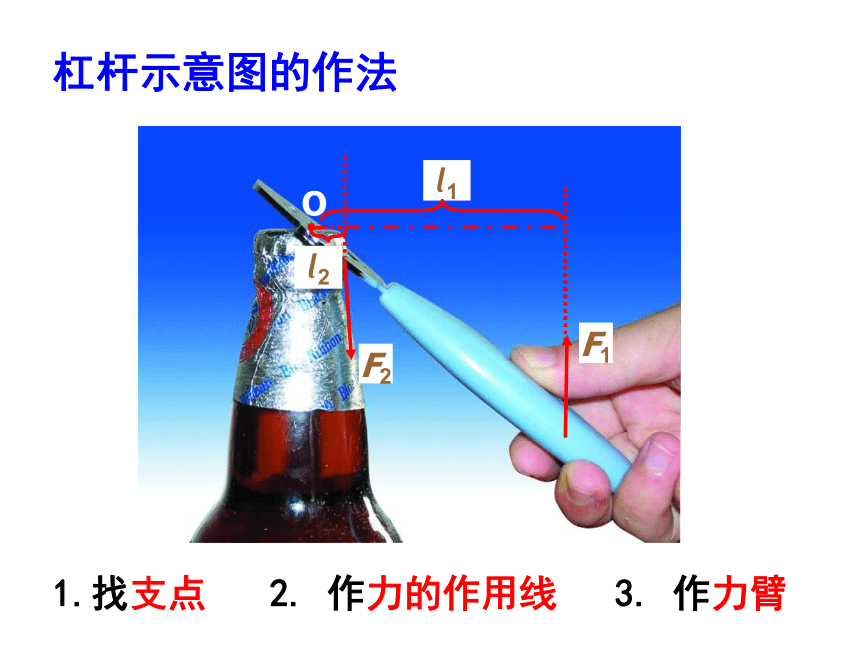

　　　　点转动的硬棒．一、认识杠杆Ol１Ｆ１Ｆ22、杠杆的几个要素(1)支点 O :杠杆绕着转动的固定点(2)动力 F1 :使杠杆转动的力(3)阻力 F2 :阻碍杠杆转动的力(4)动力臂 l１：从支到动力作用线的距离(5)阻力臂 l 2：从支点到阻力作用线的距离杠杆示意图的作法Ol1F1l2F21.找支点2. 作力的作用线3. 作力臂杠杆示意图的作法l1F1l2F2Ｏ杠杆示意图的作法l1F1l2F2Ｏ杠杆示意图的作法F1OOF1F2F2l1l2l2l12 杠杆是否都是直的？思考讨论：1 力臂是一定在杠杆上吗？3 若一力作用在杠杆上，作用点不变，但
作用方向改变，力臂是否改变？答：不是答：杠杆可以是直的，也
可以是弯的答：要改变二、杠杆的平衡物体的平衡状态1、杠杆的平衡状态进行实验与收集证据2、杠杆的平衡条件：
　　　　　　动力×动力臂＝阻力×阻力臂思考与讨论★ 杠杆两端两只可调节的螺母起什么作用?※ 为什么要求杠杆静止时，在水平位置呢?★作用是调节杠杆自身的平衡※因为这样力臂的数值在杠杆上就能直接读出或量出。Ol1=9ml2=7cmF1=200NF2杠杆的平衡条件应用例题：由F1l1＝F2l2 得：解：=2.57×104N=2.57×103kg = 2.57t1 学习了杠杆、支点、动力、
阻力、动力臂、阻力臂等概念.2.探究了杠杆的平衡条件是
F1 · L1=F2 · L2小结
