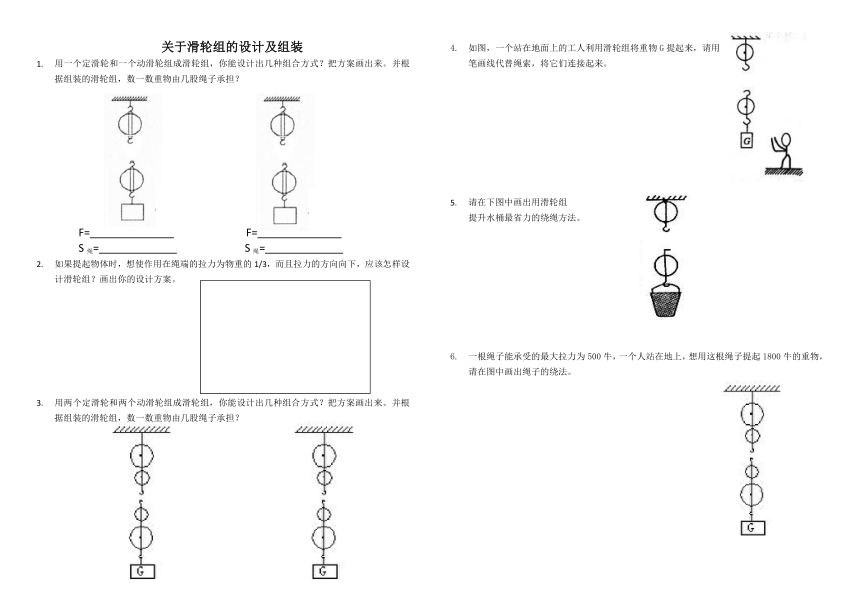

关于滑轮组的设计及组装
1. 用一个定滑轮和一个动滑轮组成滑轮组，你能设计出几种组合方式？把方案画出来。并根据组装的滑轮组，数一数重物由几股绳子承担？
F= F=
S绳= S绳=
2. 如果提起物体时，想使作用在绳端的拉力为物重的1/3，而且拉力的方向向下，应该怎样设计滑轮组？画出你的设计方案。
3. 用两个定滑轮和两个动滑轮组成滑轮组，你能设计出几种组合方式？把方案画出来。并根据组装的滑轮组，数一数重物由几股绳子承担？
4. 如图，一个站在地面上的工人利用滑轮组将重物G提起来，请用笔画线代替绳索，将它们连接起来。
5. 请在下图中画出用滑轮组
提升水桶最省力的绕绳方法。
6. 一根绳子能承受的最大拉力为500牛，一个人站在地上，想用这根绳子提起1800牛的重物，请在图中画出绳子的绕法。
7.（2010江苏常州）下图中，站在地面上的小华借助滑轮组匀速提升重物，请画出最省力的绕线方法．中.考.资.源.网 ( http: / / www. / )
8. （2010浙江萧山中学，5题）如图所示，有一根绳子从一黑箱的左侧穿进去，又从箱子右侧孔中穿出。左侧的线上拴一个玩具卡车，右侧的线上拴一个玩具汽车，用手拉右侧的玩具，左侧的玩具也向前动了一动，当继续把汽车向前拉时，汽车才走出约10cm，卡车已前进了20cm。黑箱里有什么神秘的东西使卡车走得比汽车快 试画出该装置的示意图。
9.用如图所示的滑轮组提升重物，若拉力F将绳子自由端移动1.5m时，重物升高0.5m，请你在图中画出绳子绕法。
设计、组装滑轮组解题方法总结：
1. 确定绳子股数：根据拉力和物重的关系、或绳端移动的距离与物体移动距离的关系判断。
2. 确定动滑轮个数：绳子股数为2股、3股应用____个动滑轮；4股、5股应用____个动滑轮。
3. 确定定滑轮个数：一般情况，一动配一定；
变向加一定。
4. 确定绳子固定端位置：奇动偶定——如果需要的绳子股数是奇数，绳子固定端系在动滑轮上；如果是偶数股，绳子固定端系在定滑轮上。
5. 绕绳：按顺序由内向外绕；将绳子拉紧。
