15.3测量电功率

课件16张PPT。第三节测量电功率温故（1）电功率的定义是什么？它是反映什么的物理量？
（2）电功率的计算公式？
（3）什么叫额定功率？
（4）、一只标有“220V 40W”字样的灯， “220V 40W”它的含义是什么？ 温故现在我给大家一个小灯泡,铭牌上只有 ，没有 ，你们能想办法测量小灯泡的额定电功率吗?2.5V额定电压额定功率测量小灯泡的电功率测量小灯泡的电功率实验目的:实验原理:
P=UI实验器材:
电源(4.5V),开关,导线,

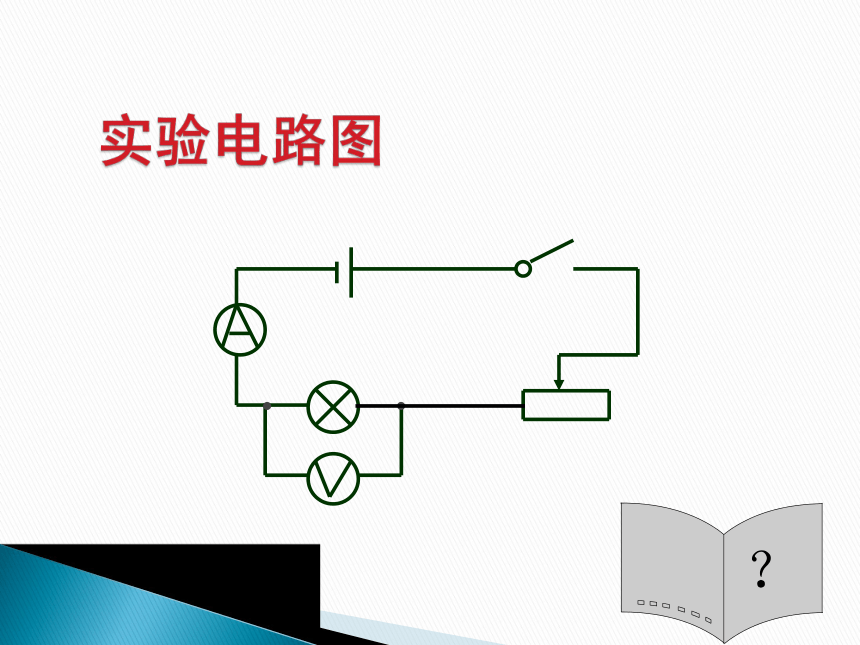

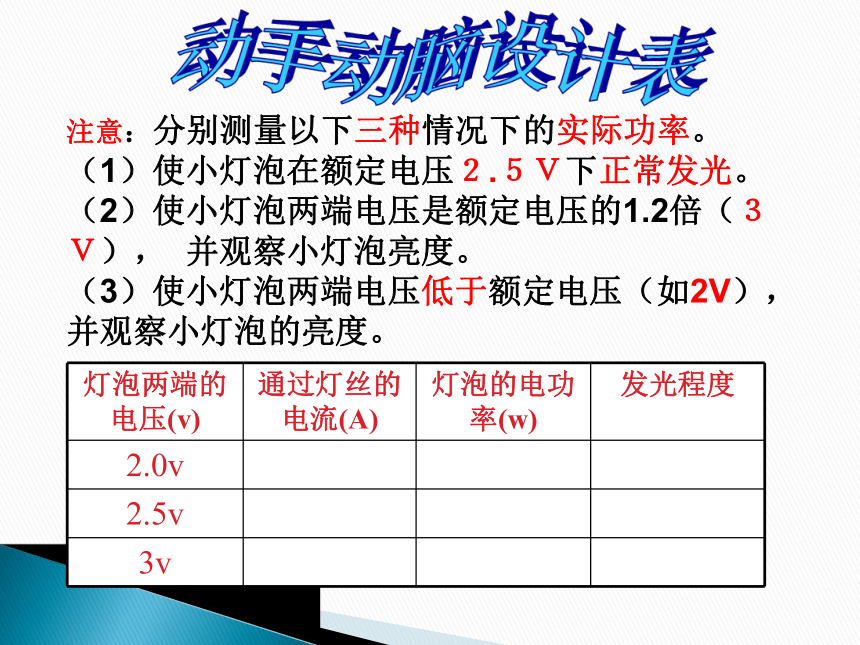

小灯泡（2.5V或3.8V)滑动变阻器电压表 电流表实验电路图动手动脑设计表注意：分别测量以下三种情况下的实际功率。
（1）使小灯泡在额定电压２.５Ｖ下正常发光。
（2）使小灯泡两端电压是额定电压的1.2倍（３Ｖ）， 并观察小灯泡亮度。
（3）使小灯泡两端电压低于额定电压（如2V），并观察小灯泡的亮度。1、滑动变阻器应如何连接？闭合开关前，滑片要放在什么位置？
2、电流表和电压表在电路中如何连接？“+ ” “—”接线柱连接是否正确？量程选择是否适当？注意事项连接电路+-+-注意事项：连接电路时开关应 .断开量程: 0 –3V量程: 0 –0.6A最大阻值 滑动变阻器应处于 。2.5V 0.3A分析和论证当小灯泡的实际电压等于额定电压时，小灯泡的实际功率 额定功率；当小灯泡的实际电压高于额定电压时，小灯泡的实际功率 额定功率；当小灯泡的实际电压低于额定电压时，小灯泡的实际功率 额定功率。小于大于等于小灯泡实际消耗的电功率不一定等于额定功率。拓展练习：下表为一小组的实验记录某同学的分析结果为P额=（0.44w+0.625w+0.84w)/3=0.635w此同学的计算对吗？若不对额定功率是多少？拓展延伸：如何测家用电冰箱的功率？它原理是什么？我要闯关第一关
根据灯泡铭牌上的数据你可以求出什么物理量？如图所示是测额定电压为2.5V灯泡的额定功率的电路图①a是 表，b是 表
②按图接好器材，测量前，开关
应 ，滑片P应滑到____点。电压电流断开B第二关
闭合开关，发现小灯泡两端电压只有1.8V，滑动变阻器的滑片P应向 端移动，才能使电压表示数为 V，此时灯泡的实际功率就是额定功率。A2.5如图所示是测额定电压为2.5V灯泡的额定功率的电路图第三关再见！
