5.1 透镜 课件 27张PPT

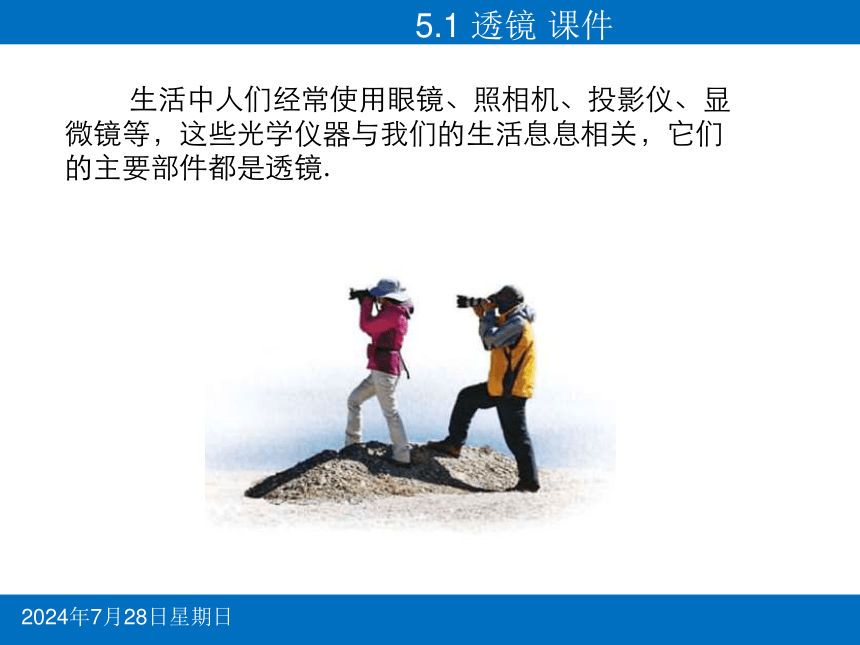

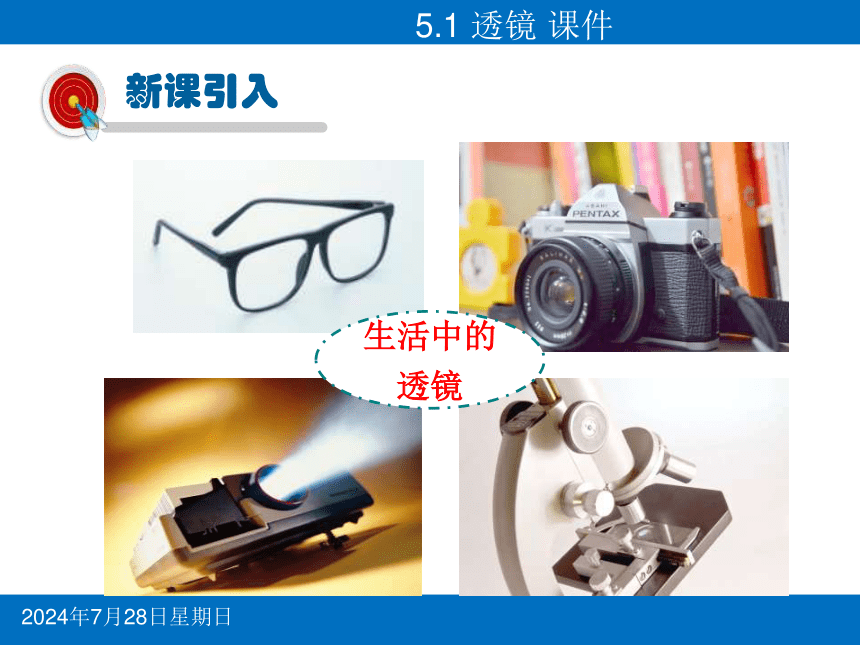

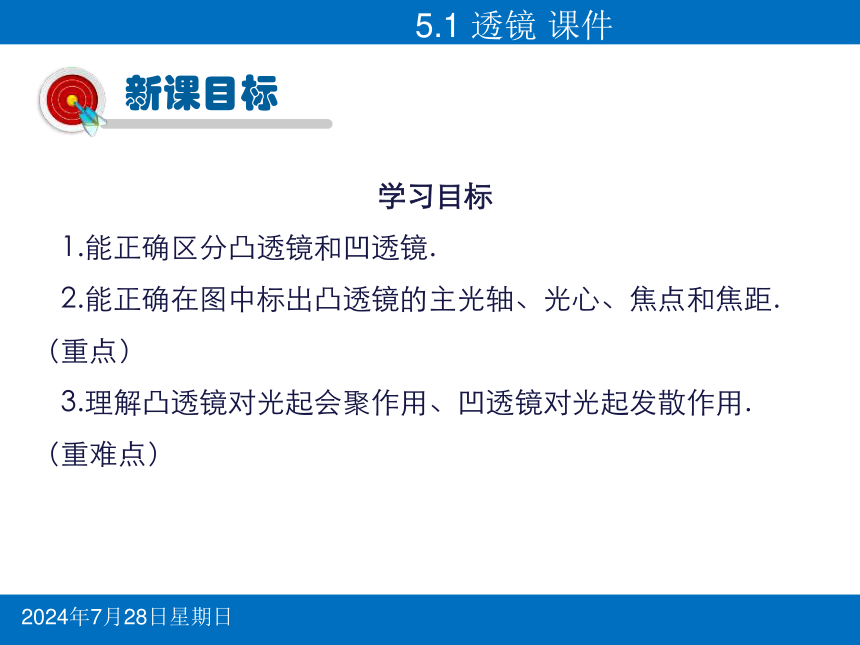

课件27张PPT。 第五章　透镜及其应用 第1节　透镜　2018年11月10日星期六5.1 透镜 课件生活中的透镜2018年11月10日星期六5.1 透镜 课件 生活中人们经常使用眼镜、照相机、投影仪、显微镜等，这些光学仪器与我们的生活息息相关，它们的主要部件都是透镜.2018年11月10日星期六5.1 透镜 课件 学习目标
1.能正确区分凸透镜和凹透镜.
2.能正确在图中标出凸透镜的主光轴、光心、焦点和焦距.（重点）

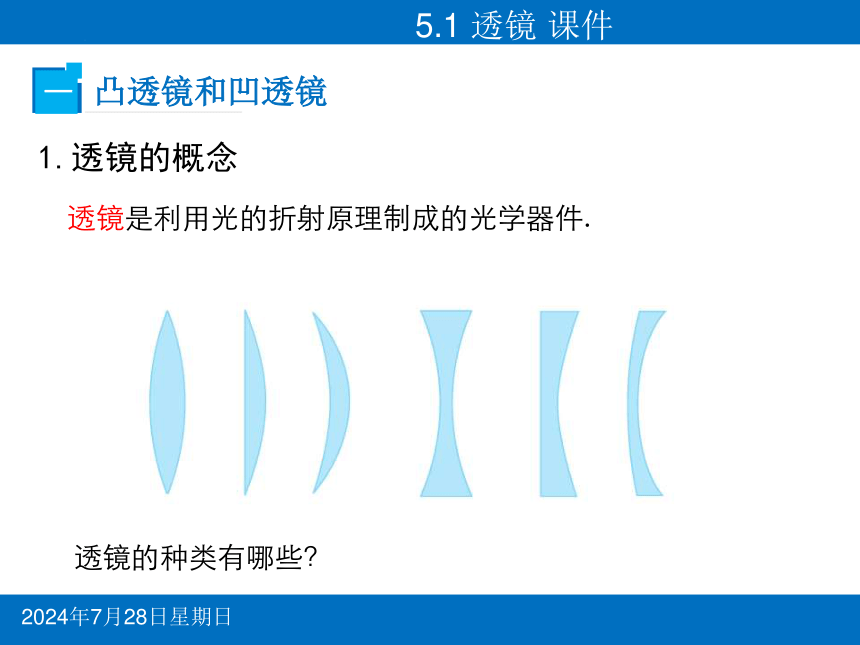

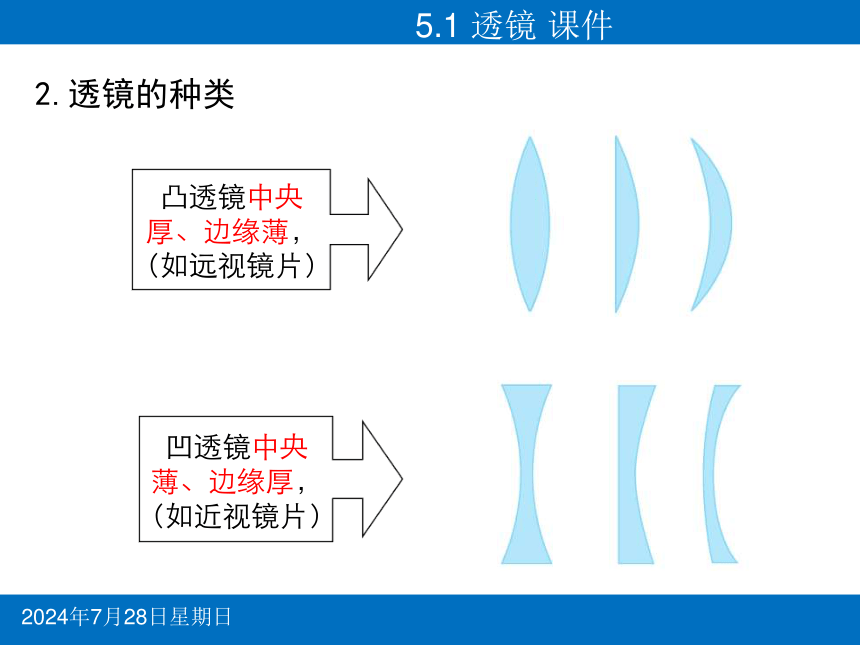

3.理解凸透镜对光起会聚作用、凹透镜对光起发散作用.（重难点）2018年11月10日星期六5.1 透镜 课件透镜的种类有哪些？1.透镜的概念透镜是利用光的折射原理制成的光学器件.2018年11月10日星期六5.1 透镜 课件2.透镜的种类凸透镜中央
厚、边缘薄，
（如远视镜片）凹透镜中央
薄、边缘厚，

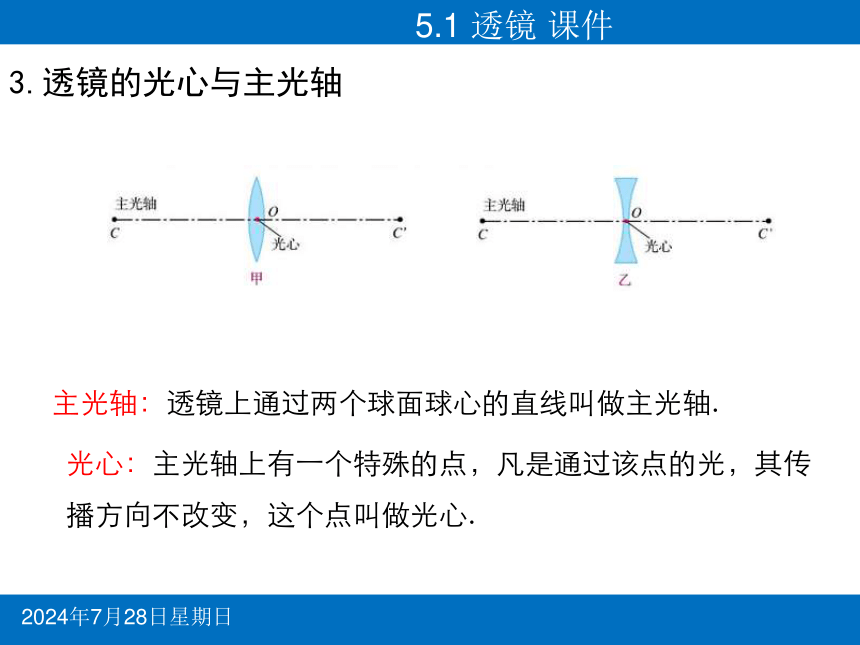

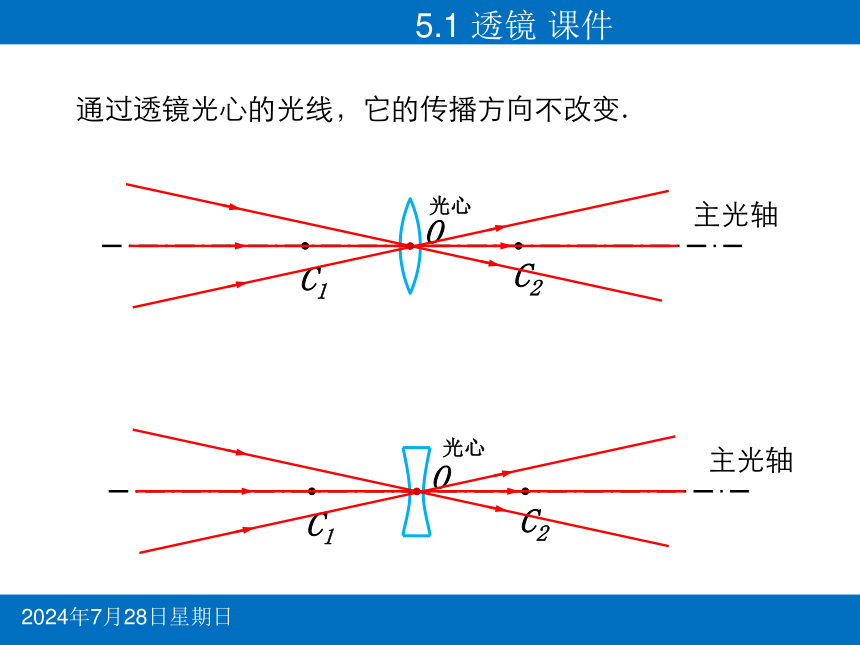

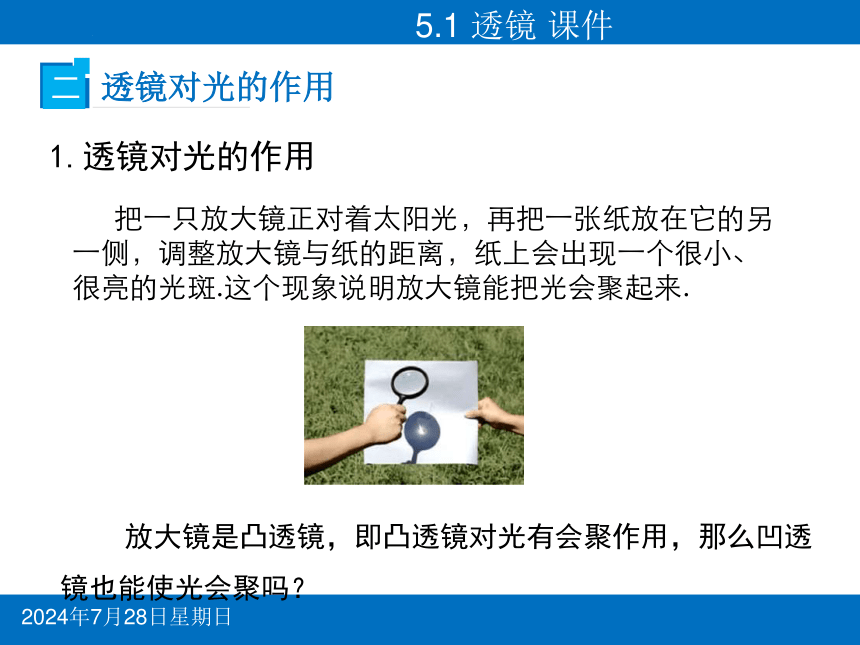

（如近视镜片）2018年11月10日星期六5.1 透镜 课件3.透镜的光心与主光轴主光轴：透镜上通过两个球面球心的直线叫做主光轴.光心：主光轴上有一个特殊的点，凡是通过该点的光，其传播方向不改变，这个点叫做光心.2018年11月10日星期六5.1 透镜 课件OO通过透镜光心的光线，它的传播方向不改变.主光轴主光轴光心光心2018年11月10日星期六5.1 透镜 课件 把一只放大镜正对着太阳光，再把一张纸放在它的另一侧，调整放大镜与纸的距离，纸上会出现一个很小、很亮的光斑.这个现象说明放大镜能把光会聚起来. 放大镜是凸透镜，即凸透镜对光有会聚作用，那么凹透镜也能使光会聚吗？1.透镜对光的作用2018年11月10日星期六5.1 透镜 课件 使平行于透镜主光轴的几束光射向凸透镜，光从凸透镜的另一侧射出，观察到凸透镜能使平行于主光轴的光会聚到一点上.实验现象说明凸透镜对光有会聚作用.（1）凸透镜对光的作用2018年11月10日星期六5.1 透镜 课件 使平行于透镜主光轴的几束光射向凹透镜，光从凹
透镜的另一侧射出，观察到凹透镜能使平行于主光轴的
光向外发散.实验现象说明凹透镜对光有发散作用.（2）凹透镜对光的作用2018年11月10日星期六5.1 透镜 课件OF2. 透镜的焦点和焦距焦点：平行于主轴的光通过凸透镜后会聚于一点.
焦距：焦点到光心的距离.焦距焦点（1）凸透镜的焦点和焦距2018年11月10日星期六5.1 透镜 课件主光轴F焦点凸透镜有两个实焦点知识拓展2018年11月10日星期六5.1 透镜 课件 虚焦点
F焦距（2） 凹透镜的焦点和焦距 平行于主光轴的光线通过凹透镜后发散，发散光线的反向延长线相交于主光轴上，它不是实际光线的会聚点，叫虚焦点( F ).2018年11月10日星期六5.1 透镜 课件F凹透镜有两个虚焦点F知识拓展2018年11月10日星期六5.1 透镜 课件FFFF1.通过光心的光线:传播方向不改变.2.平行于主光轴的光线:经凸透镜折射后通过焦点，经凹透镜折射后发散，发散光线的反向延长线通过虚焦点.3.经过凸透镜焦点的光线:折射后平行于主光轴射出.
对着凹透镜异侧虚焦点入射的光线:折射后平行于主光轴射出.3.透镜的作图：三条特殊光线2018年11月10日星期六5.1 透镜 课件光路可逆2018年11月10日星期六5.1 透镜 课件 1.完成下图中的光路图（画出每条入射光线对应的折射光线）. 解析：延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴.平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点，如图所示：2018年11月10日星期六5.1 透镜 课件2.如图是一束光线通过两个透镜前后的传播方向，请在长方框中填上适当类型的透镜.?2018年11月10日星期六5.1 透镜 课件 拿一个凸透镜正对着太阳光，在把一张纸放在它的另一侧，改变透镜与纸的距离，直到纸上的光斑变得最小、最亮，测量这个最小、最亮的光斑到透镜光心的距离，这就是焦距. 太阳光离我们非常远，射到地面的阳光可以看做平行光.想一想，怎样利用阳光测量凸透镜的焦距？2018年11月10日星期六5.1 透镜 课件凸透镜对所有光都起会聚作用2018年11月10日星期六5.1 透镜 课件凹透镜对所有光线都起发散作用2018年11月10日星期六5.1 透镜 课件透镜中间厚、边缘薄凹透镜几个概念对光有会聚作用三条特殊光线凸透镜中间薄、边缘厚对光有发散作用三条特殊光线主光轴光心焦点（F）焦距（f）2018年11月10日星期六5.1 透镜 课件1.说出哪些是凸透镜，哪些是凹透镜.凸透镜：B、E、F凹透镜：A、C、G2018年11月10日星期六5.1 透镜 课件2.要使小灯泡发出的光经某透镜后变成平行光，应把小灯泡放在（ ）
A. 凸透镜前任意位置
B. 凸透镜的焦点上
C. 凹透镜前任意位置 　　
D. 凹透镜的焦点上B2018年11月10日星期六5.1 透镜 课件3.下面两图是光线经过透镜后的光路图,请选择合适的透镜填入方框内.2018年11月10日星期六5.1 透镜 课件Ｆ4.完成下列光路图.ＦＦＦＦ2018年11月10日星期六5.1 透镜 课件
