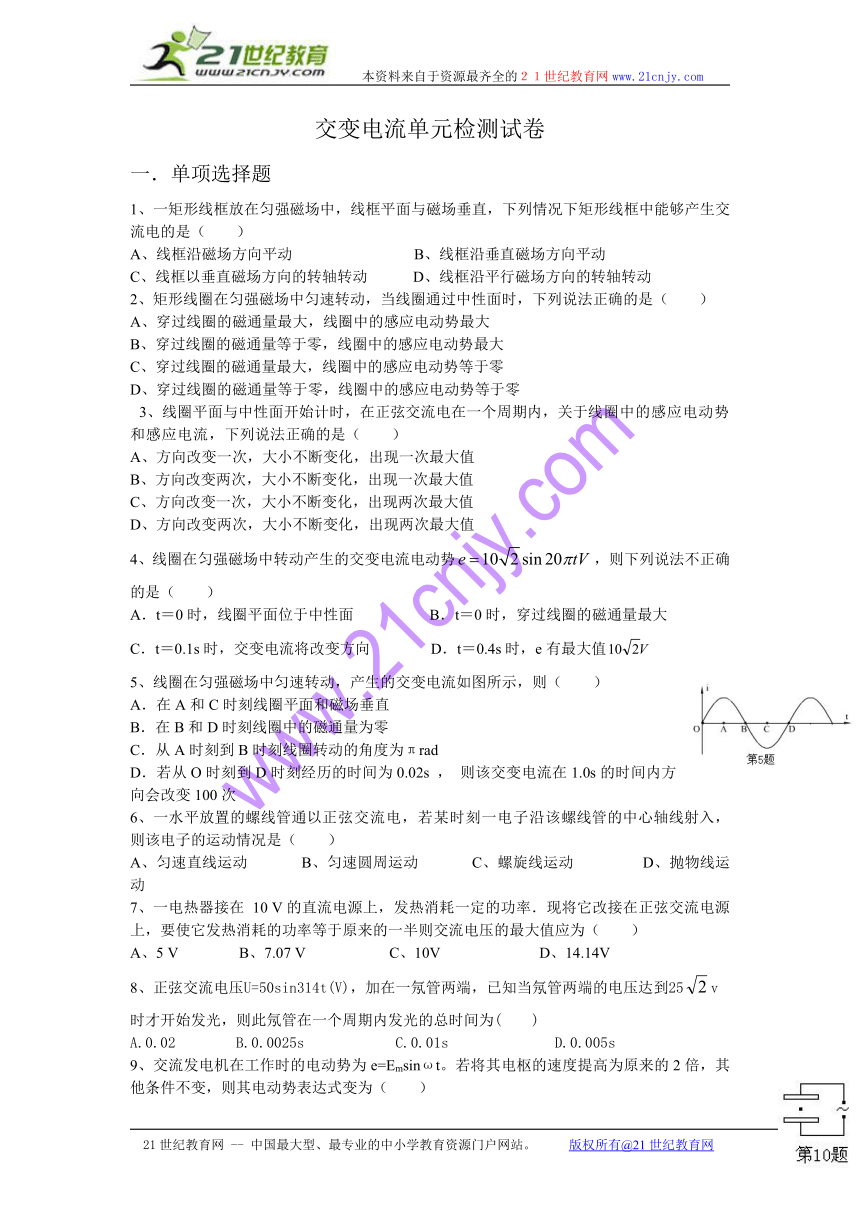

交变电流单元检测试卷

交变电流单元检测试卷
一．单项选择题
1、一矩形线框放在匀强磁场中，线框平面与磁场垂直，下列情况下矩形线框中能够产生交流电的是（ ）
A、线框沿磁场方向平动 B、线框沿垂直磁场方向平动
C、线框以垂直磁场方向的转轴转动 D、线框沿平行磁场方向的转轴转动
2、矩形线圈在匀强磁场中匀速转动，当线圈通过中性面时，下列说法正确的是（ ）
A、穿过线圈的磁通量最大，线圈中的感应电动势最大
B、穿过线圈的磁通量等于零，线圈中的感应电动势最大
C、穿过线圈的磁通量最大，线圈中的感应电动势等于零
D、穿过线圈的磁通量等于零，线圈中的感应电动势等于零
3、线圈平面与中性面开始计时，在正弦交流电在一个周期内，关于线圈中的感应电动势和感应电流，下列说法正确的是（ ）
A、方向改变一次，大小不断变化，出现一次最大值
B、方向改变两次，大小不断变化，出现一次最大值
C、方向改变一次，大小不断变化，出现两次最大值
D、方向改变两次，大小不断变化，出现两次最大值
4、线圈在匀强磁场中转动产生的交变电流电动势，则下列说法不正确的是（ ）
A．t＝0时，线圈平面位于中性面 B．t＝0时，穿过线圈的磁通量最大
C．t＝0.1s时，交变电流将改变方向 D．t＝0.4s时，e有最大值
5、线圈在匀强磁场中匀速转动，产生的交变电流如图所示，则（ ）
A．在A和C时刻线圈平面和磁场垂直
B．在B和D时刻线圈中的磁通量为零
C．从A时刻到B时刻线圈转动的角度为πrad
D．若从O时刻到D时刻经历的时间为0.02s ， 则该交变电流在1.0s的时间内方向会改变100次
6、一水平放置的螺线管通以正弦交流电，若某时刻一电子沿该螺线管的中心轴线射入，则该电子的运动情况是（ ）
A、匀速直线运动 B、匀速圆周运动 C、螺旋线运动 D、抛物线运动
7、一电热器接在 10 V的直流电源上，发热消耗一定的功率．现将它改接在正弦交流电源上，要使它发热消耗的功率等于原来的一半则交流电压的最大值应为（ ）
A、5 V B、7.07 V C、10V D、14.14V
8、正弦交流电压U=50sin314t(V)，加在一氖管两端，已知当氖管两端的电压达到25v时才开始发光，则此氖管在一个周期内发光的总时间为( )
A.0.02 B.0.0025s C.0.01s D.0.005s

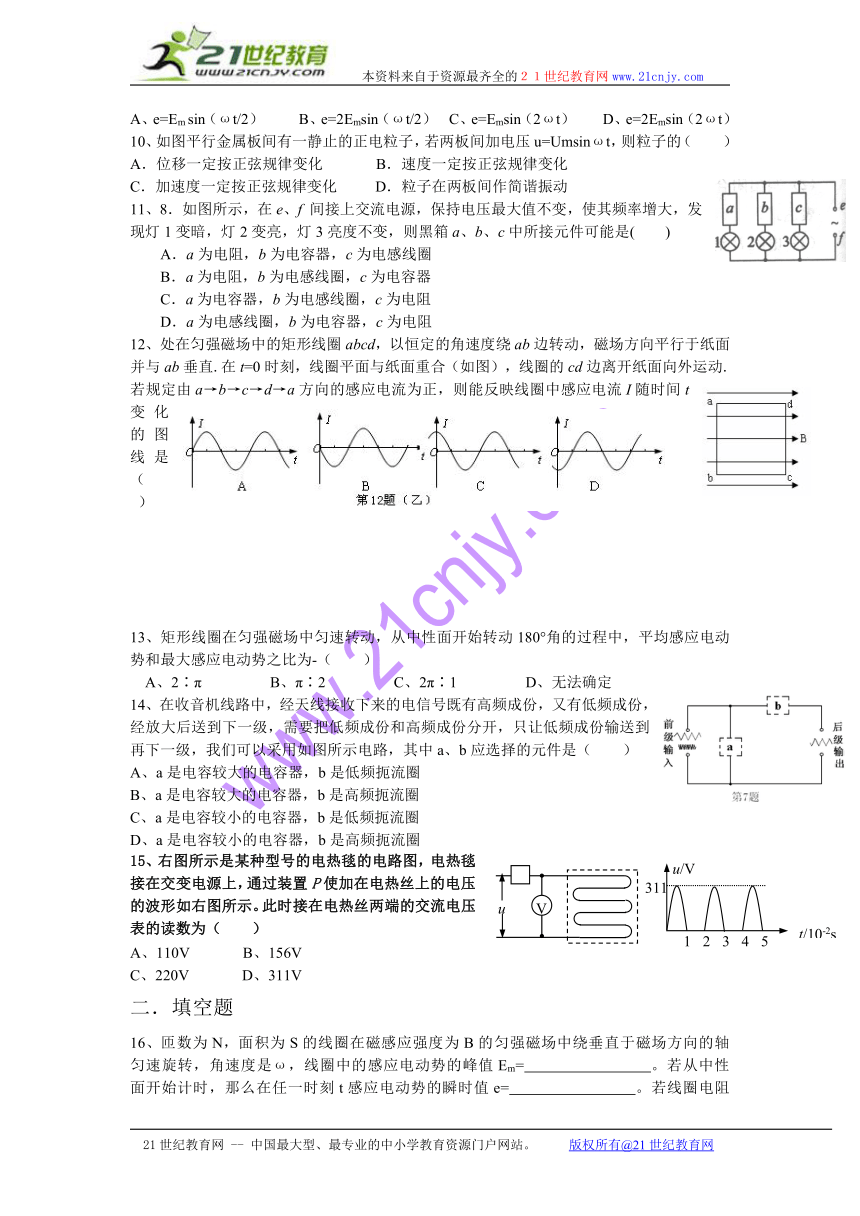

9、交流发电机在工作时的电动势为e=Emsinωt。若将其电枢的速度提高为原来的2倍，其他条件不变，则其电动势表达式变为（ ）
A、e=Em sin（ωt/2） B、e=2Emsin（ωt/2） C、e=Emsin（2ωt） D、e=2Emsin（2ωt）
10、如图平行金属板间有一静止的正电粒子，若两板间加电压u=Umsinωt，则粒子的（ ）
A．位移一定按正弦规律变化 B．速度一定按正弦规律变化
C．加速度一定按正弦规律变化 D．粒子在两板间作简谐振动
11、8．如图所示，在e、f 间接上交流电源，保持电压最大值不变，使其频率增大，发现灯1变暗，灯2变亮，灯3亮度不变，则黑箱a、b、c中所接元件可能是( )
A．a为电阻，b为电容器，c为电感线圈
B．a为电阻，b为电感线圈，c为电容器
C．a为电容器，b为电感线圈，c为电阻
D．a为电感线圈，b为电容器，c为电阻
12、处在匀强磁场中的矩形线圈abcd，以恒定的角速度绕ab边转动，磁场方向平行于纸面并与ab垂直.在t=0时刻，线圈平面与纸面重合（如图），线圈的cd边离开纸面向外运动.若规定由a→b→c→d→a方向的感应电流为正，则能反映线圈中感应电流I随时间t变化的图线是（ ）
13、矩形线圈在匀强磁场中匀速转动，从中性面开始转动180°角的过程中，平均感应电动势和最大感应电动势之比为-（ ）
A、2∶π B、π∶2 C、2π∶1 D、无法确定
14、在收音机线路中，经天线接收下来的电信号既有高频成份，又有低频成份，经放大后送到下一级，需要把低频成份和高频成份分开，只让低频成份输送到再下一级，我们可以采用如图所示电路，其中a、b应选择的元件是（ ）
A、a是电容较大的电容器，b是低频扼流圈
B、a是电容较大的电容器，b是高频扼流圈
C、a是电容较小的电容器，b是低频扼流圈
D、a是电容较小的电容器，b是高频扼流圈
15、右图所示是某种型号的电热毯的电路图，电热毯接在交变电源上，通过装置P使加在电热丝上的电压的波形如右图所示。此时接在电热丝两端的交流电压表的读数为（ ）
A、110V B、156V
C、220V D、311V
二．填空题

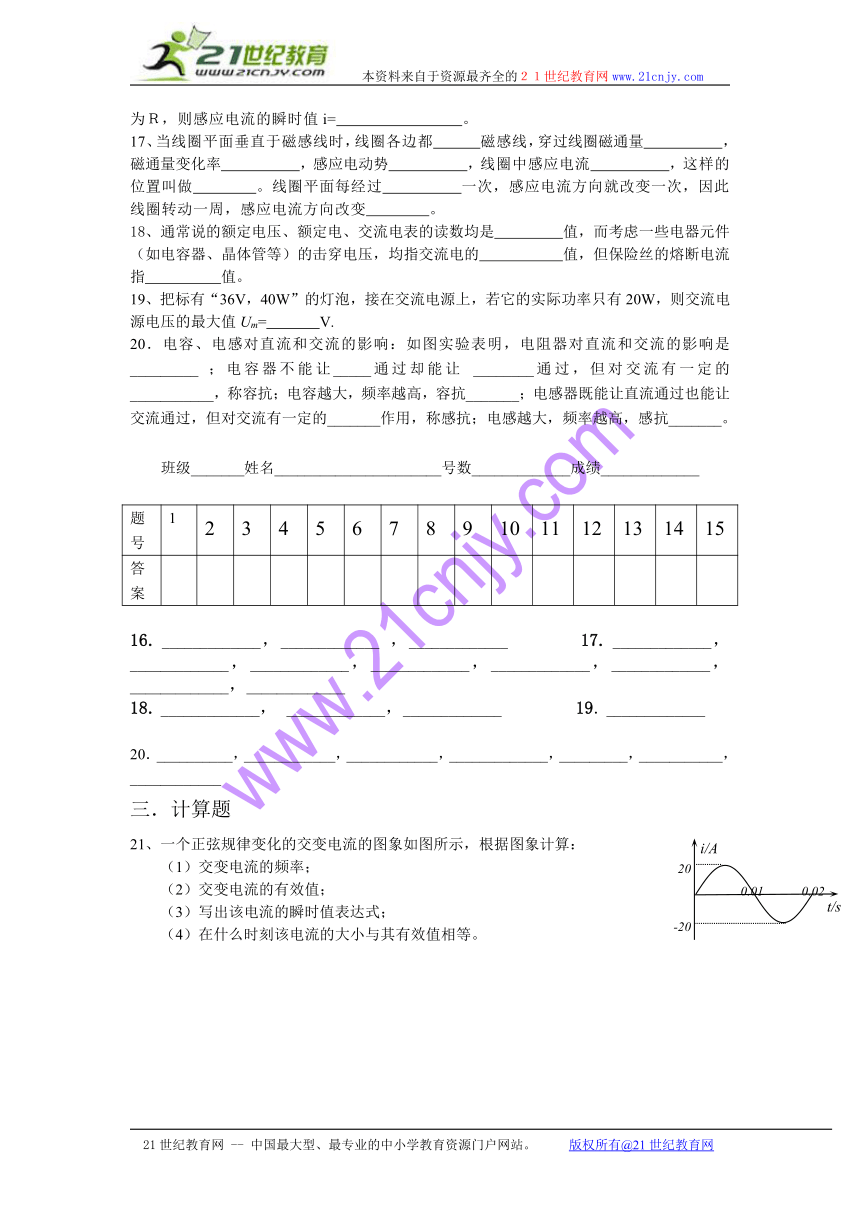

16、匝数为N，面积为S的线圈在磁感应强度为B的匀强磁场中绕垂直于磁场方向的轴匀速旋转，角速度是ω，线圈中的感应电动势的峰值Em=　　　　　　　　。若从中性面开始计时，那么在任一时刻t感应电动势的瞬时值e=　　　　　　　　。若线圈电阻为Ｒ，则感应电流的瞬时值i=　　　　　　　　。
17、当线圈平面垂直于磁感线时，线圈各边都　　　磁感线，穿过线圈磁通量　　　　　，磁通量变化率　　　　　，感应电动势　　　　　，线圈中感应电流　　　　　，这样的位置叫做　　　　。线圈平面每经过　　　　　一次，感应电流方向就改变一次，因此线圈转动一周，感应电流方向改变　　　　。
18、通常说的额定电压、额定电、交流电表的读数均是 值，而考虑一些电器元件（如电容器、晶体管等）的击穿电压，均指交流电的 值，但保险丝的熔断电流指 值。
19、把标有“36V，40W”的灯泡，接在交流电源上，若它的实际功率只有20W，则交流电源电压的最大值Um= V.
20．电容、电感对直流和交流的影响：如图实验表明，电阻器对直流和交流的影响是_________ ；电容器不能让_____通过却能让 ________通过，但对交流有一定的___________，称容抗；电容越大，频率越高，容抗_______；电感器既能让直流通过也能让交流通过，但对交流有一定的_______作用，称感抗；电感越大，频率越高，感抗_______。
班级_______姓名______________________号数_____________成绩_____________
题号
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
答案
16. _____________，_____________ ，_____________ 17. _____________，_____________，_____________，_____________，_____________，_____________，_____________，_____________
18. _____________， _____________，_____________ 19. _____________
20．__________，____________，____________，_____________，_________，___________，____________
三．计算题
21、一个正弦规律变化的交变电流的图象如图所示，根据图象计算：
（1）交变电流的频率；
（2）交变电流的有效值；
（3）写出该电流的瞬时值表达式；
（4）在什么时刻该电流的大小与其有效值相等。
22、如图所示为一交流电随时间变化的图象，其中电流的正值为正弦曲线的正半周，则该交变电流的有效值为 A.
23、如图所示，交流发电机转子有n匝线圈，每匝线圈所围面积为S，匀强磁场的磁感应强度为B，匀速转动的角速度为ω，线圈内电阻为r，外电路电阻为R。当线圈由图中实线位置匀速转动90°到达虚线位置过程中，求：⑴通过R的电荷量q为多少？⑵R上产生电热QR为多少？⑶外力做的功W为多少？
24、如图所示，匀强磁场的磁感应强度B=0.5T，边长为L=10cm的正文形线圈abcd共100匝，线圈总电阻r=1Ω，线圈绕垂直于磁感线的对称轴OO’匀速转动，角速度，外电路电阻R=4Ω，求：
（1）转动过程中感应电动势的最大值；
（2）由图示位置（线圈平面与磁感线平行）转过60o角时的瞬时感应电动势；
（3）由图示位置转过60o角的过程中产生的平均感应电动势；
（4）交变电压表的示数；
（5）线圈转动一周外力所做的功；
（6）周期内通过R的电荷量为多少？
交变电流单元检测试卷
一．单项选择题
题号
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
答案
C
C
D
D
D
A
C
C
D
C
D
C
A
D
B
二．填空题
16. ,,
17.垂直，最大，最小为0，最小为0，最小为0，中性面，中性面，2次
18.有效值, 最大值, 有效值
19.36V
20．相同，直流，交流，阻碍作用，越小，阻碍，越大
三．计算题
21.（1）50Hz （2） （3）（4）s
22.A
23、解答 ⑴由电流的定义， ，
⑵，
⑶根据能量守恒， W=Q
24.(1) (2) (3)2.6V (4)1.78V (5)0.99J (6)0.0866C
