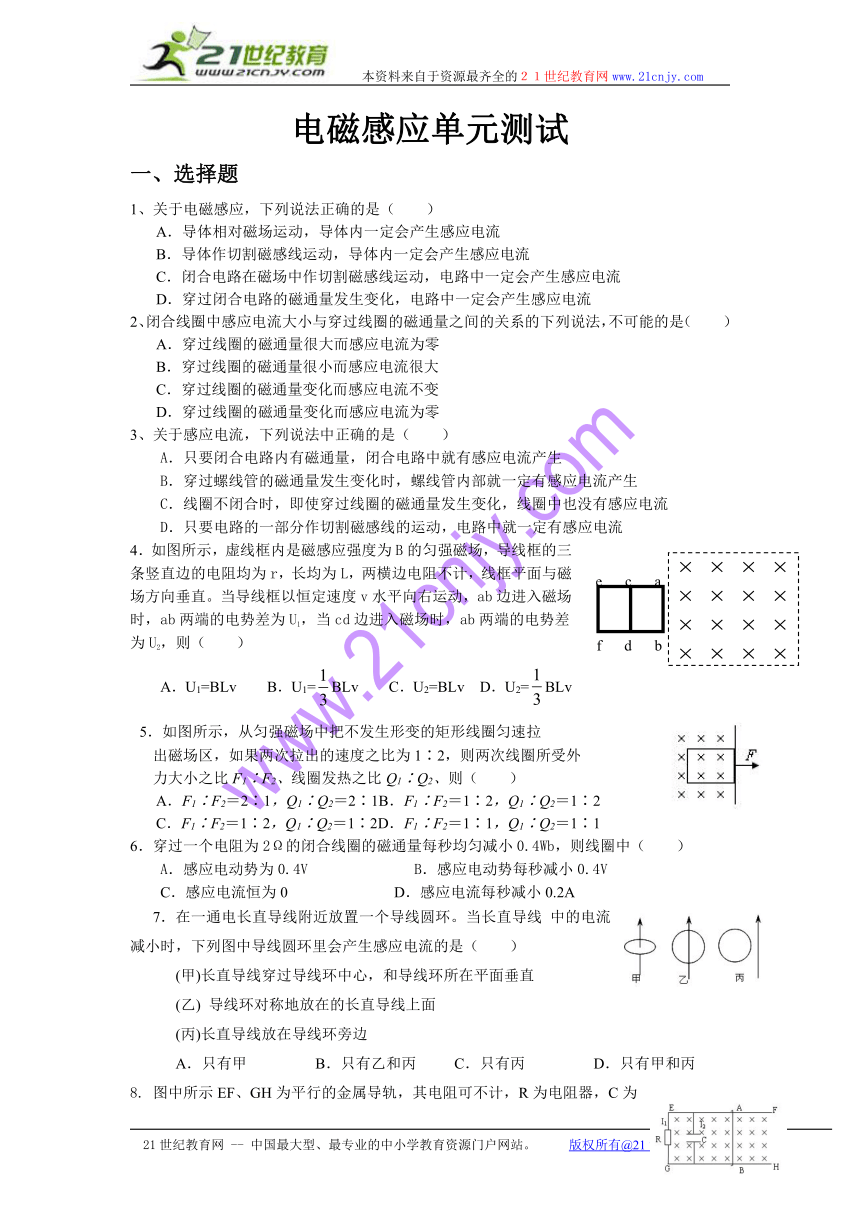

电磁感应单元测试

电磁感应单元测试
一、选择题
1、关于电磁感应，下列说法正确的是（ ）
A．导体相对磁场运动，导体内一定会产生感应电流
B．导体作切割磁感线运动，导体内一定会产生感应电流
C．闭合电路在磁场中作切割磁感线运动，电路中一定会产生感应电流
D．穿过闭合电路的磁通量发生变化，电路中一定会产生感应电流
2、闭合线圈中感应电流大小与穿过线圈的磁通量之间的关系的下列说法，不可能的是（ ）
A．穿过线圈的磁通量很大而感应电流为零
B．穿过线圈的磁通量很小而感应电流很大
C．穿过线圈的磁通量变化而感应电流不变
D．穿过线圈的磁通量变化而感应电流为零
3、关于感应电流，下列说法中正确的是（ ）
A．只要闭合电路内有磁通量，闭合电路中就有感应电流产生
B．穿过螺线管的磁通量发生变化时，螺线管内部就一定有感应电流产生
C．线圈不闭合时，即使穿过线圈的磁通量发生变化，线圈中也没有感应电流
D．只要电路的一部分作切割磁感线的运动，电路中就一定有感应电流
4．如图所示，虚线框内是磁感应强度为B的匀强磁场，导线框的三条竖直边的电阻均为r，长均为L，两横边电阻不计，线框平面与磁场方向垂直。当导线框以恒定速度v水平向右运动，ab边进入磁场时，ab两端的电势差为U1，当cd边进入磁场时，ab两端的电势差为U2，则（ ）
A．U1=BLv B．U1=BLv C．U2=BLv D．U2=BLv
5．如图所示，从匀强磁场中把不发生形变的矩形线圈匀速拉
出磁场区，如果两次拉出的速度之比为1∶2，则两次线圈所受外
力大小之比F1∶F2、线圈发热之比Q1∶Q2、则（ ）
A．F1∶F2＝2∶1，Q1∶Q2＝2∶1B．F1∶F2＝1∶2，Q1∶Q2＝1∶2
C．F1∶F2＝1∶2，Q1∶Q2＝1∶2D．F1∶F2＝1∶1，Q1∶Q2＝1∶1
6．穿过一个电阻为2Ω的闭合线圈的磁通量每秒均匀减小0.4Wb，则线圈中（ ）
A．感应电动势为0.4V　　　　　　　B．感应电动势每秒减小0.4V
C．感应电流恒为0　　　　　　　D．感应电流每秒减小0.2A
7．在一通电长直导线附近放置一个导线圆环。当长直导线 中的电流减小时，下列图中导线圆环里会产生感应电流的是（ ）
(甲)长直导线穿过导线环中心，和导线环所在平面垂直
(乙) 导线环对称地放在的长直导线上面
(丙)长直导线放在导线环旁边
A．只有甲 B．只有乙和丙 C．只有丙 D．只有甲和丙

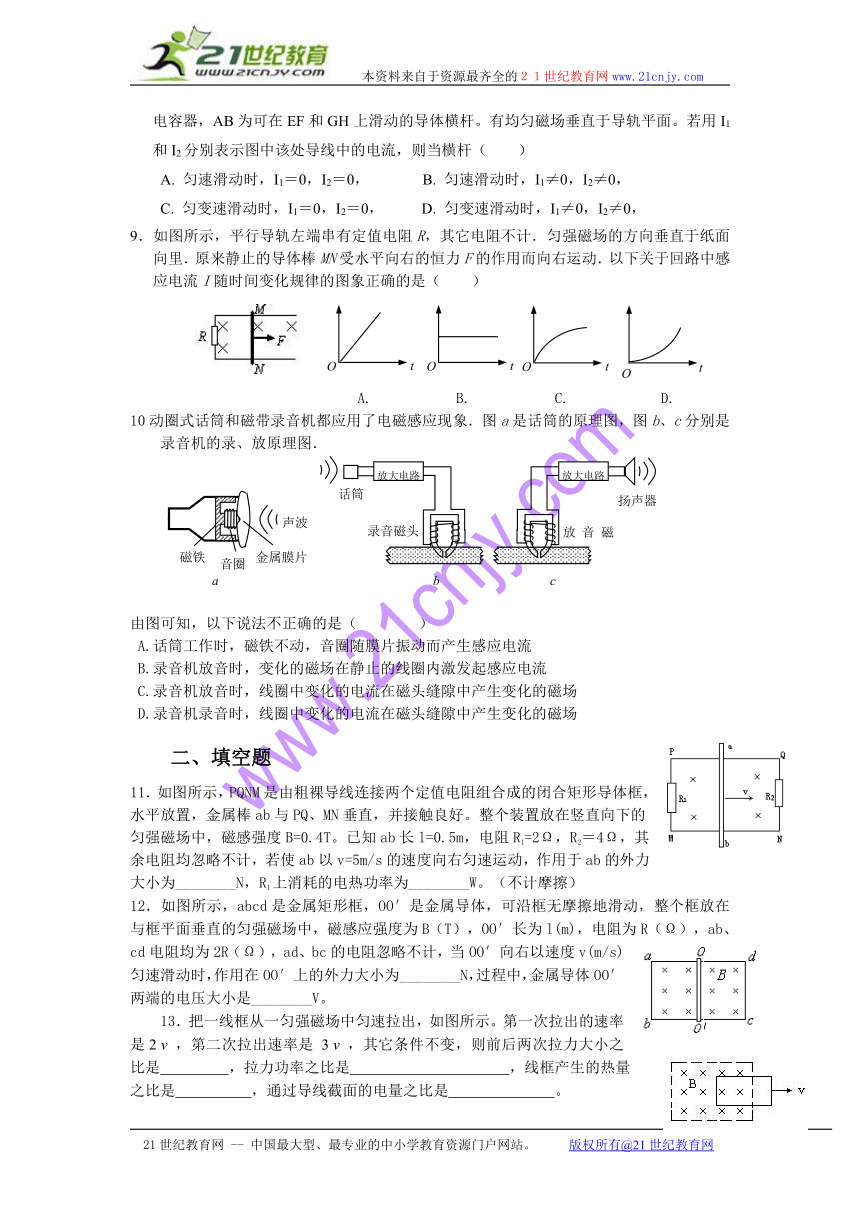

8. 图中所示EF、GH为平行的金属导轨，其电阻可不计，R为电阻器，C为电容器，AB为可在EF和GH上滑动的导体横杆。有均匀磁场垂直于导轨平面。若用I1和I2分别表示图中该处导线中的电流，则当横杆（ ）
A. 匀速滑动时，I1＝0，I2＝0， B. 匀速滑动时，I1≠0，I2≠0，
C. 匀变速滑动时，I1＝0，I2＝0， D. 匀变速滑动时，I1≠0，I2≠0，
9．如图所示，平行导轨左端串有定值电阻R，其它电阻不计．匀强磁场的方向垂直于纸面向里．原来静止的导体棒MN受水平向右的恒力F的作用而向右运动．以下关于回路中感应电流I随时间变化规律的图象正确的是（ ）

A. 　　B. C. D.
10动圈式话筒和磁带录音机都应用了电磁感应现象．图a是话筒的原理图，图b、c分别是录音机的录、放原理图．
由图可知，以下说法不正确的是（ ）
A.话筒工作时，磁铁不动，音圈随膜片振动而产生感应电流
B.录音机放音时，变化的磁场在静止的线圈内激发起感应电流
C.录音机放音时，线圈中变化的电流在磁头缝隙中产生变化的磁场
D.录音机录音时，线圈中变化的电流在磁头缝隙中产生变化的磁场
二、填空题
11．如图所示，PQNM是由粗裸导线连接两个定值电阻组合成的闭合矩形导体框，水平放置，金属棒ab与PQ、MN垂直，并接触良好。整个装置放在竖直向下的匀强磁场中，磁感强度B=0.4T。已知ab长l=0.5m，电阻R1=2Ω，R2＝4Ω，其余电阻均忽略不计，若使ab以v=5m/s的速度向右匀速运动，作用于ab的外力大小为________N，R1上消耗的电热功率为________W。（不计摩擦）
12．如图所示，abcd是金属矩形框，OO′是金属导体，可沿框无摩擦地滑动，整个框放在与框平面垂直的匀强磁场中，磁感应强度为B（T），OO′长为l(m)，电阻为R（Ω），ab、cd电阻均为2R（Ω），ad、bc的电阻忽略不计，当OO′向右以速度v(m/s)匀速滑动时，作用在OO′上的外力大小为________N，过程中，金属导体OO′两端的电压大小是________V。
13．把一线框从一匀强磁场中匀速拉出，如图所示。第一次拉出的速率是2 v ，第二次拉出速率是 3 v ，其它条件不变，则前后两次拉力大小之比是 ，拉力功率之比是 ，线框产生的热量
之比是 ，通过导线截面的电量之比是 。
14、如图所示，匀强磁场的磁感应强度B=0.1T，框架宽度L=0.4m，框
架电阻不计。金属棒电阻R＝0.8Ω，定值电阻R1=2Ω，R2=3Ω，当
金属棒以v=5m/s的速度向左匀速运动时，则流过金属棒的感应电
流大小为______________A；若电容器的电容C＝3μF，则稳定时
电容器的带电量为______________C。
三、计算题
15．如图所示，小灯泡的规格为“2V、4W”，连接在光滑水平导轨上，两导轨相距0.1m，电阻不计，金属棒ab垂直搁置在导轨上，电阻1Ω，整个装置处于磁感强度B=1T的匀强磁场中，求：
（1）为使小灯正常发光，ab的滑行速度多大？
（2）拉动金属棒ab的外力的功率多大？
16、如图所示，MN为金属杆，在竖直平面内贴着光滑金属导轨下滑，导轨的间距l=10cm，导轨上端接有电阻R=0.5Ω，导轨与金属杆电阻不计，整个装置处于B=0.5T的水平匀强磁场中．若杆稳定下落时，每秒钟有0.02J的重力势能转化为电能，则求MN杆的下落速度
17．如图所示，矩形线框的质量m＝0.016kg，长l＝0.5m，宽d＝0.1m，电阻R＝0.1Ω。从离磁场区域高h1＝5m处自由下落，刚入匀强磁场时由于磁场力作用，线框正好作匀速运动。求：
（1）磁场的磁感应强度；（2）如果线框下边通过磁场所经历的时间为△t＝0.15s，求磁场区域的高度h2.
21世纪教育网21世纪教育网
18．图中MN和PQ为竖直方向的两平行长直金属导轨，间距l为0．40m，电阻不计。导轨所在平面与磁感应强度B为0．50T的匀强磁场垂直。质量m为6．0×10-3kg、电阻为1．0Ω的金属杆ab始终垂直于导轨，并与其保持光滑接触。导轨两端分别接有滑动变阻器和阻值为3．0Ω的电阻R1。当杆ab达到稳定状态时以速率v匀速下滑，整个电路消耗的电功率P为0．27W，重力加速度取10m/s2，试求速率v和滑动变阻器接入电路部分的阻值R2。
电磁感应单元测试答案
一、选择题
题号
1
2
3
4
5
6
7
8
9
10
答案
D
D
C
B
B
A
C
D
C
c
二、填空题
11．0.15,0.5 12．B2l2v/2R，Blv/2
13．2:3 4:9 2:3 1:1 14、0.1，3.6×10－7
三、计算题
15．（1）40m/s（2）8W
16．V=2m/s
17．0.4T,1.55m
18．由能量守恒定律得：mgv=P 　　　　　　　 ①
代入数据得：v=4．5m/s 　　　　　　　 ②
又　　　　　E＝BLv 　　 　　　　　　　③
设电阻R与R的并联电阻为R，ab棒的电阻为r，有21世纪教育网
　　　　 　 ④
　　　　　　　　　　　　　　　　　　　　　　　　　　 ⑤
P=IE ⑥
代入数据得：＝6．0Ω
