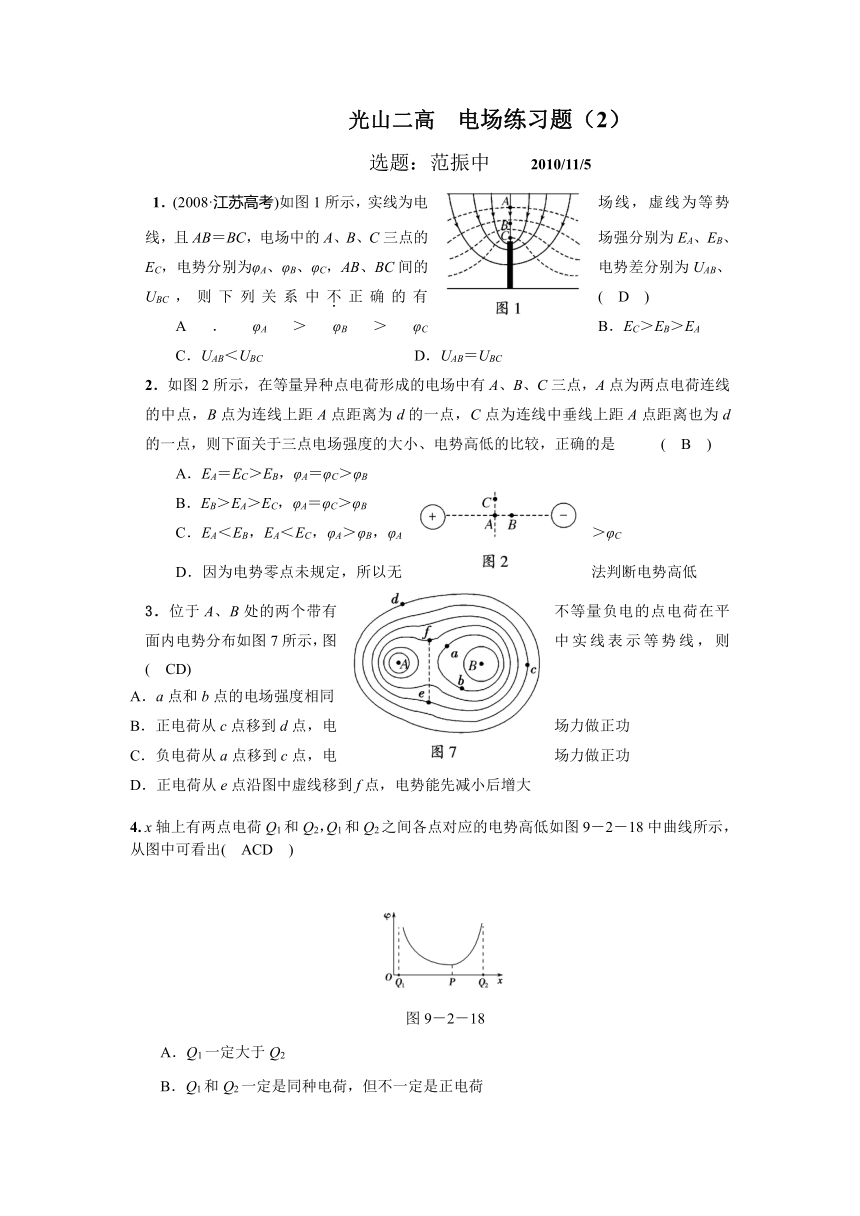

光山二高 电场练习题（2）
选题：范振中 2010/11/5
1．(2008·江苏高考)如图1所示，实线为电场线，虚线为等势线，且AB＝BC，电场中的A、B、C三点的场强分别为EA、EB、EC，电势分别为φA、φB、φC，AB、BC间的电势差分别为UAB、UBC，则下列关系中不正确的有 ( D )
A．φA＞φB＞φC B．EC＞EB＞EA
C．UAB＜UBC D．UAB＝UBC
2．如图2所示，在等量异种点电荷形成的电场中有A、B、C三点，A点为两点电荷连线的中点，B点为连线上距A点距离为d的一点，C点为连线中垂线上距A点距离也为d的一点，则下面关于三点电场强度的大小、电势高低的比较，正确的是 ( B )
A．EA＝EC＞EB，φA＝φC＞φB
B．EB＞EA＞EC，φA＝φC＞φB
C．EA＜EB，EA＜EC，φA＞φB，φA＞φC
D．因为电势零点未规定，所以无法判断电势高低
3．位于A、B处的两个带有不等量负电的点电荷在平面内电势分布如图7所示，图中实线表示等势线，则 ( CD)
A．a点和b点的电场强度相同
B．正电荷从c点移到d点，电场力做正功
C．负电荷从a点移到c点，电场力做正功
D．正电荷从e点沿图中虚线移到f点，电势能先减小后增大
4. x轴上有两点电荷Q1和Q2，Q1和Q2之间各点对应的电势高低如图9－2－18中曲线所示，从图中可看出( ACD )
图9－2－18
A．Q1一定大于Q2
B．Q1和Q2一定是同种电荷，但不一定是正电荷
C．电势最低处P点的电场强度为0
D．Q1和Q2之间各点的电场方向都指向P点
5.如图所示，a、b、c、d是匀强电场中的四个点，它们正好是一个直角梯形的四个顶点．电场线与梯形所在平面平行．已知a点的电势为10 V，c点的电势为－8 V，ad和ab的长度相等．一电量为2×10－9 C的正电荷从a点移到b点电场力所做的功为1.2×10－8 J，从b点移到c点电场力所做的功为W，从c点移到d点克服电场力所做的功为2.4×10－8 J．则 (B)
A．该电场的电场强度的方向一定是由a点指向c点，W＝－2.4×10－8 J
B．该电场的电场强度的方向一定是由d点指向c点，W＝2.4×10－8 J
C．该电场的电场强度的方向一定是由a点指向b点，W＝－2.4×10－8 J
D．该电场的电场强度的方向一定是由d点指向b点，W＝2.4×10－8 J
6. 如图所示，匀强电场场强的大小为E，方向与水平面的夹角为θ(θ≠45°)，场中有一质量为m、电荷量为q的带电小球，用长为L的绝缘细线悬挂于O点，当小球静止时，细线恰好水平．现用一外力将小球缓慢拉至竖直方向最低点，小球电荷量保持不变，在此过程中( AB )
A．该外力所做的功为mgLcot θ
B．带电小球的电势能增加qEL(sin θ＋cos θ)
C．带电小球的电势能增加2mgLcot θ
D．该外力所做的功为mgLtan θ
7.图示为一个内、外半径分别为R1和R2的圆环状均匀带电平面，其单位面积带电量为。取环面中心O为原点，以垂直于环面的轴线为x轴。设轴上任意点P到O点的的距离为x，P点电场强度的大小为E。下面给出E的四个表达式（式中k为静电力常量），其中只有一个是合理的。你可能不会求解此处的场强E，但是你可以通过一定的物理分析，对下列表达式的合理性做出判断。根据你的判断，E的合理表达式应为 （ B ）
A．
B．
C．
D．

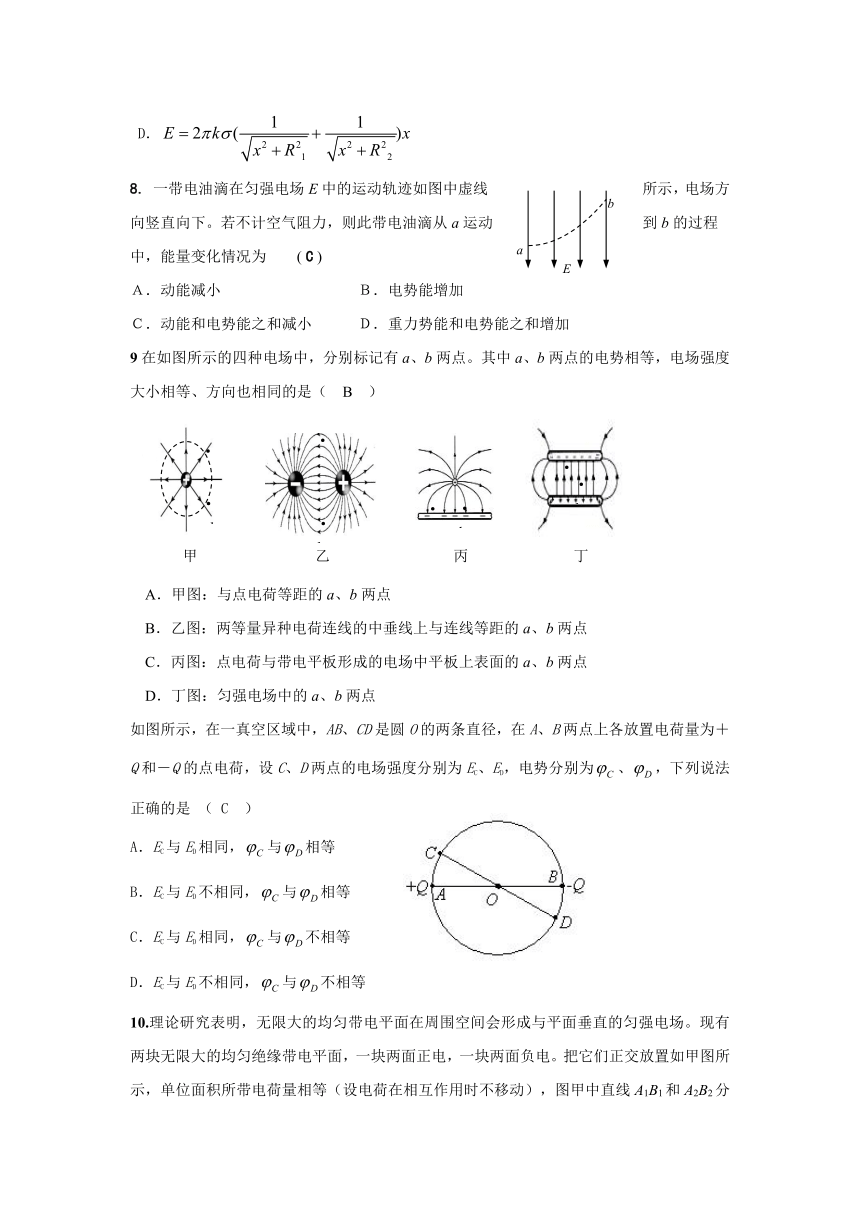

8. 一带电油滴在匀强电场E中的运动轨迹如图中虚线所示，电场方向竖直向下。若不计空气阻力，则此带电油滴从a运动到b的过程中，能量变化情况为 ( C )
Ａ．动能减小 Ｂ．电势能增加
Ｃ．动能和电势能之和减小 Ｄ．重力势能和电势能之和增加
9在如图所示的四种电场中，分别标记有a、b两点。其中a、b两点的电势相等，电场强度大小相等、方向也相同的是（ B ）
A．甲图：与点电荷等距的a、b两点
B．乙图：两等量异种电荷连线的中垂线上与连线等距的a、b两点
C．丙图：点电荷与带电平板形成的电场中平板上表面的a、b两点
D．丁图：匀强电场中的a、b两点
如图所示，在一真空区域中，AB、CD是圆O的两条直径，在A、B两点上各放置电荷量为＋Q和－Q的点电荷，设C、D两点的电场强度分别为EC、ED，电势分别为、，下列说法正确的是 （ C ）
A．EC与ED相同，与相等
B．EC与ED不相同，与相等
C．EC与ED相同，与不相等
D．EC与ED不相同，与不相等
10.理论研究表明，无限大的均匀带电平面在周围空间会形成与平面垂直的匀强电场。现有两块无限大的均匀绝缘带电平面，一块两面正电，一块两面负电。把它们正交放置如甲图所示，单位面积所带电荷量相等（设电荷在相互作用时不移动），图甲中直线A1B1和A2B2分别为带正电平面和带负电平面与纸面正交的交线，O为两交线的交点，则图乙中能正确反映等势面分布情况的是 （ A ）
11.如图所示，在正点电荷Q形成的电场中，已知ab两点在同一等势面上，重力不计的甲、乙两个带电粒子的运动轨迹分别为acb和adb曲线，两个粒子经过a点时具有相同的动能，下列判断错误的是（ A ）
A、甲粒子经过c点时与乙粒子经过d点时具有相同的动能
B、甲、乙两个粒子带异号电荷
C、若取无穷远处为零电势，则甲粒子经过c点时的电势能小于乙粒子经过d点时的电势能
D、两粒子经过b点时具有相同的动能
12.
13.
14.
15.
16.
17.
班级 姓名
题号 1 2 3 4 5 6 7 8
9 10 1 12 13 14 15 16 17
a
b
E
·a
· b
·a
·b
·b
·a
·a
·b
甲
乙
丙
丁
