匀变速直线运动的位移与时间的关系（二）

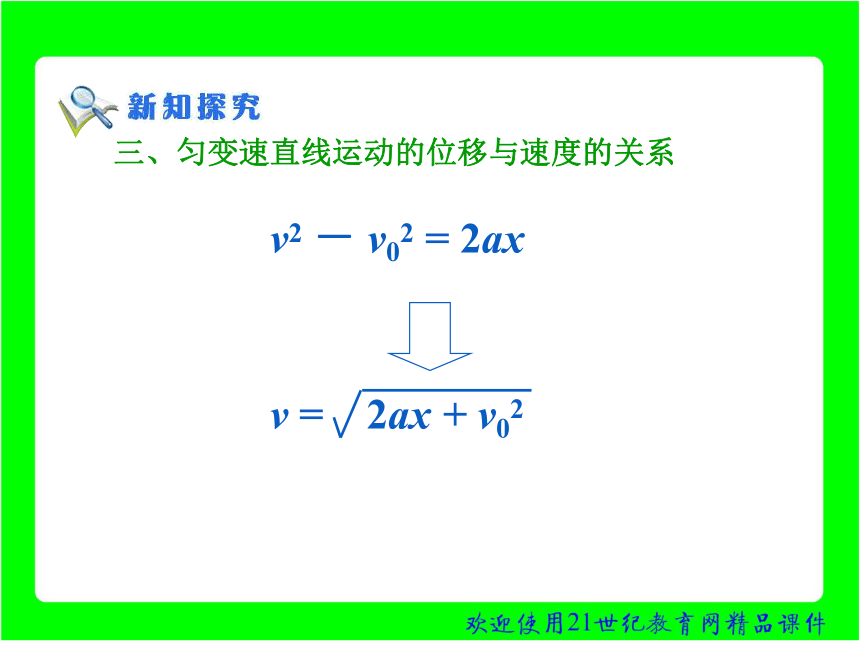

三、匀变速直线运动的位移与速度的关系
v2 － v02 = 2ax
v = 2ax + v02
三、匀变速直线运动的位移与速度的关系
◎ 速度公式 v = v0 + at
◎ 推论 v2 － v02 = 2ax
◎ 位移公式 x = v0t + at2
1
2
◎ 平均速度公式 v＝ （v0＋v）
1
2
四、课堂探究
　　一质点以一定初速度沿竖直方向抛出，得到它的速度一时间图象如图所示．试求出它在前2s内的位移，后2s内的位移，前4s内的位移。
四、课堂探究
　　如图所示，初速度为负值的匀减速直线运动，位移由两部分组成:t1时刻之前位移x1为负值；t2时刻之后位移x2为正值；故在0～t2时间内总位移x＝｜x2｜－｜x1｜
　　x = -4t + 0.2t2
　　请你根据本式求出v0和a；并描绘出x-t图像
　　利用如图所示的装置可以研究自由下落物体的运动。立柱上端有一个电磁铁，通电时，小钢球被吸在电磁铁上，断电时，小球自由下落，记时装置开始计时。立柱上还有4个可移动的光电门。当小球经过某一光电门时，光电计时装置能测出小球从初位置到这个光电门所用的时间t。在再用刻度尺测出电磁铁到4各光电门的距离，可以得到4段位移。将所得数据填入表中。
　　如果只有一个光电门，也可以让小球下落4次，每次下落时把光电门安放再不同位置，测量小球下落到这个位置时的时间和位移。
