探究串、并联电路中的电流(共41张PPT)

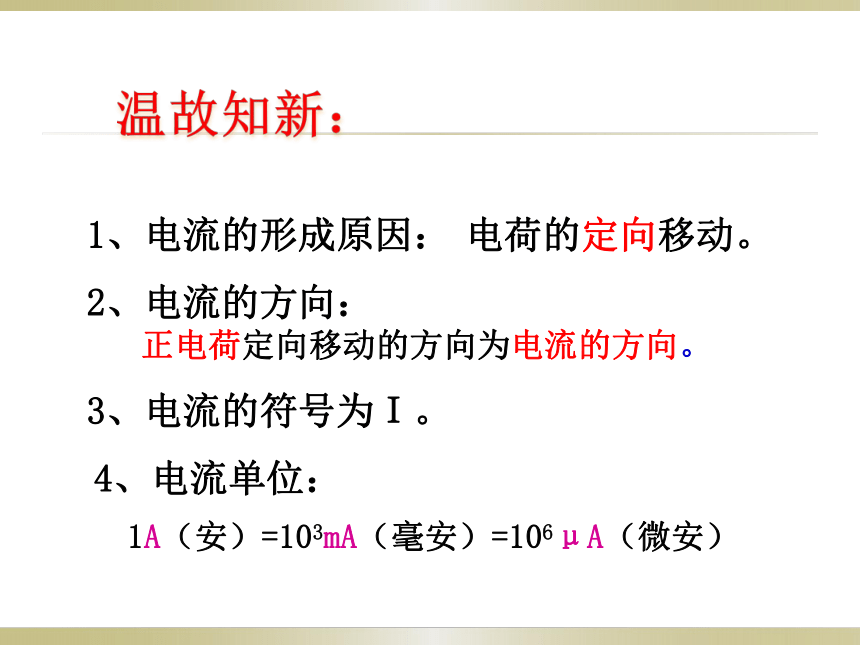

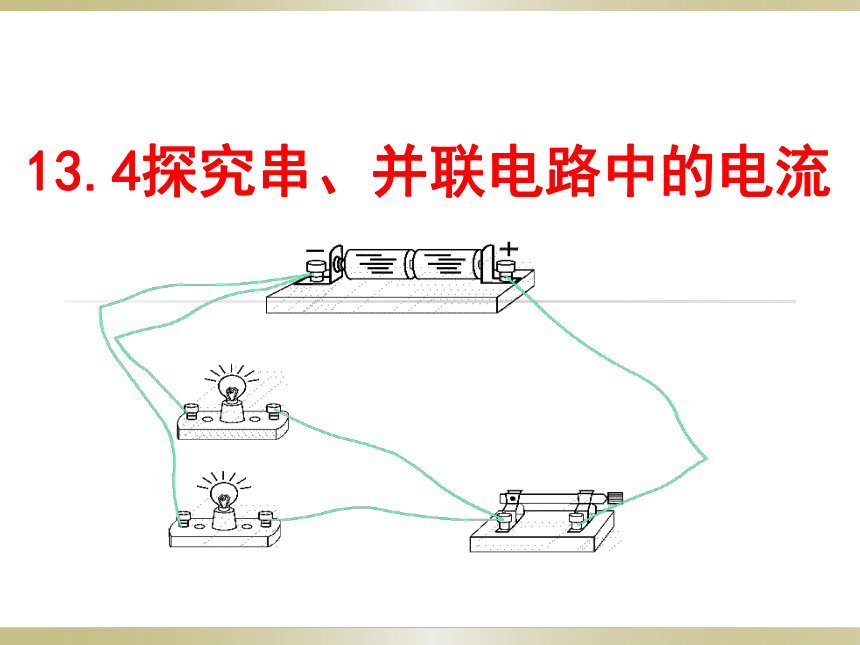

课件41张PPT。13.4探究串、并联电路中的电流温故知新：1、电流的形成原因：2、电流的方向：

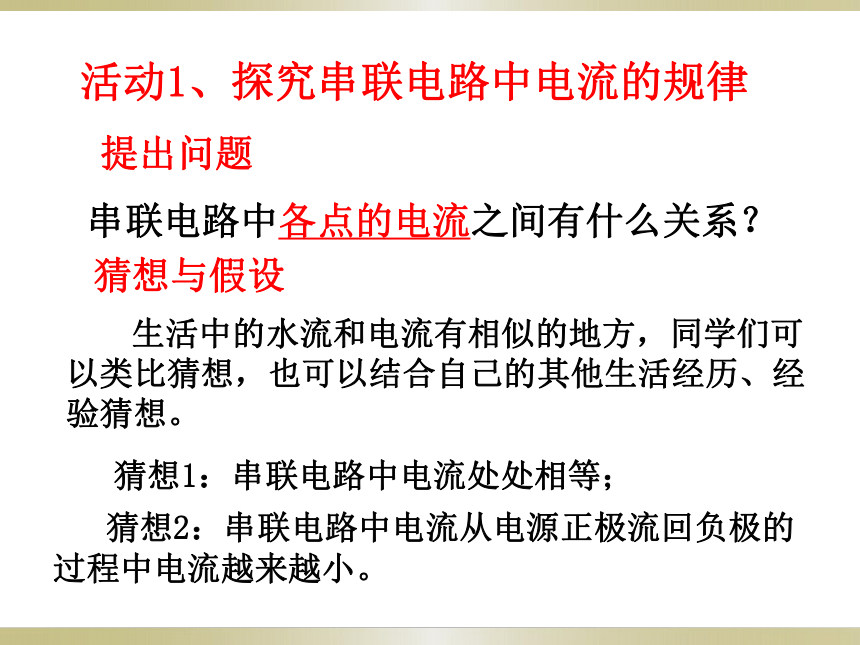

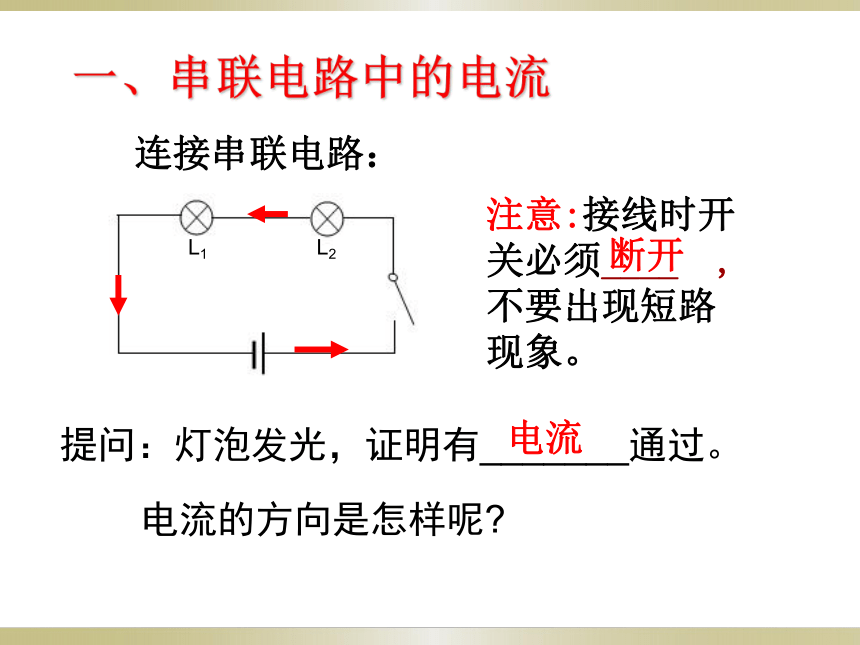

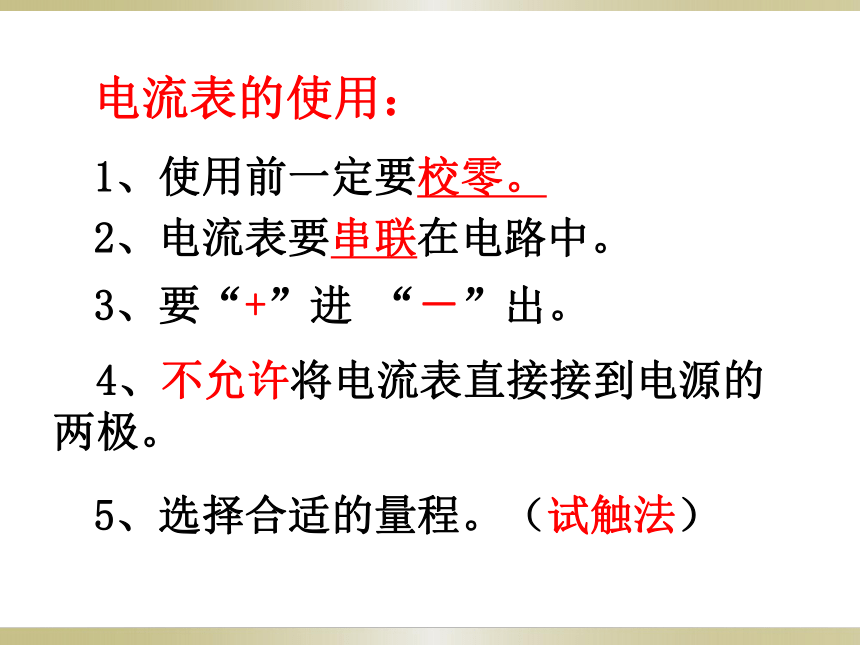

正电荷定向移动的方向为电流的方向。3、电流的符号为Ｉ。4、电流单位：1A（安）=103mA（毫安）=106μA（微安）电荷的定向移动。 4、不允许将电流表直接接到电源的两极。5、选择合适的量程。（试触法）3、要“+”进 “－”出。2、电流表要串联在电路中。1、使用前一定要校零。电流表的使用：提问：灯泡发光，证明有_______通过。电流的方向是怎样呢?电流注意:接线时开关必须____ , 不要出现短路现象。断开连接串联电路：一、串联电路中的电流提出问题串联电路中各点的电流之间有什么关系？猜想与假设 生活中的水流和电流有相似的地方，同学们可以类比猜想，也可以结合自己的其他生活经历、经验猜想。猜想1：串联电路中电流处处相等； 猜想2：串联电路中电流从电源正极流回负极的过程中电流越来越小。活动1、探究串联电路中电流的规律设计实验1、实验器材： 开关、电池组、不同规格的电灯泡4个、

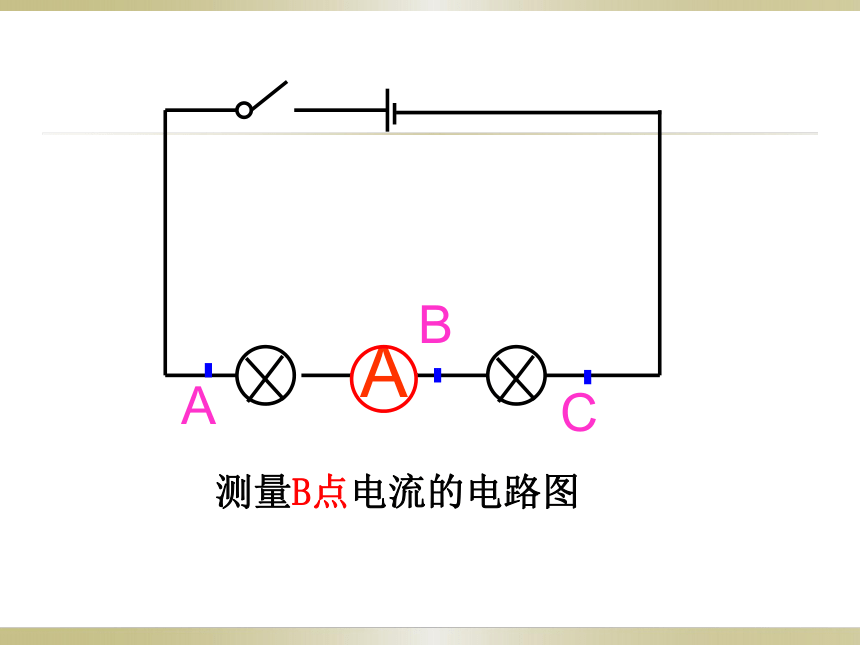

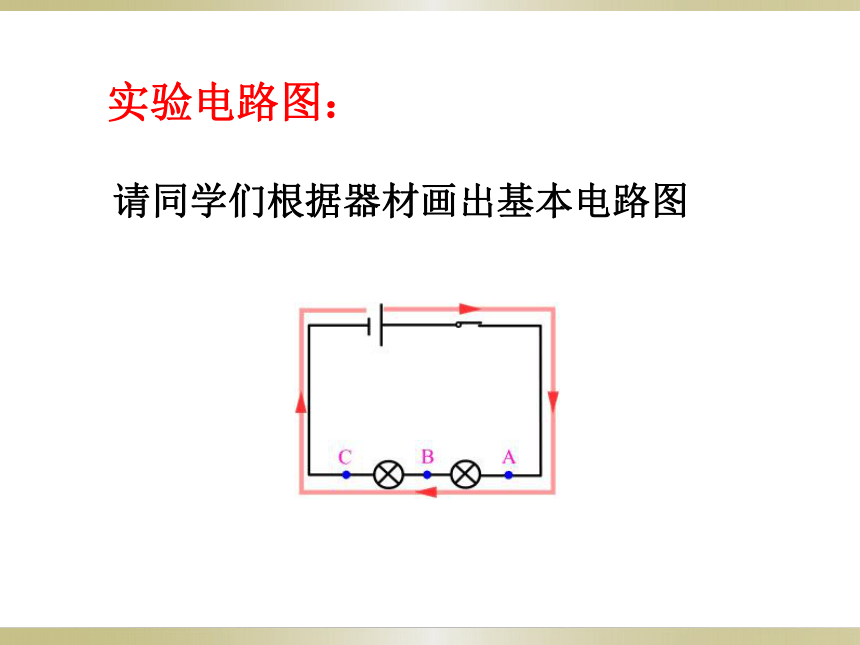

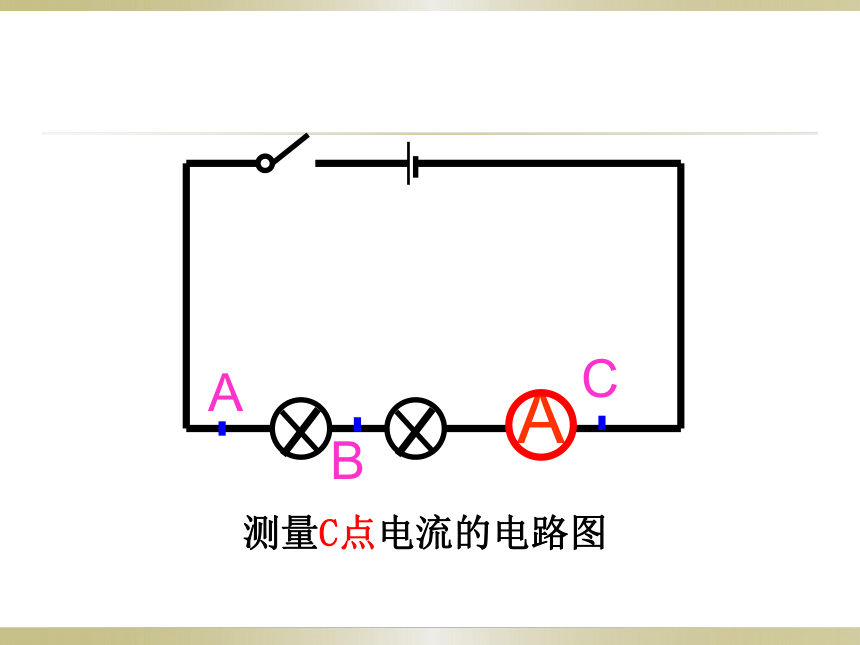

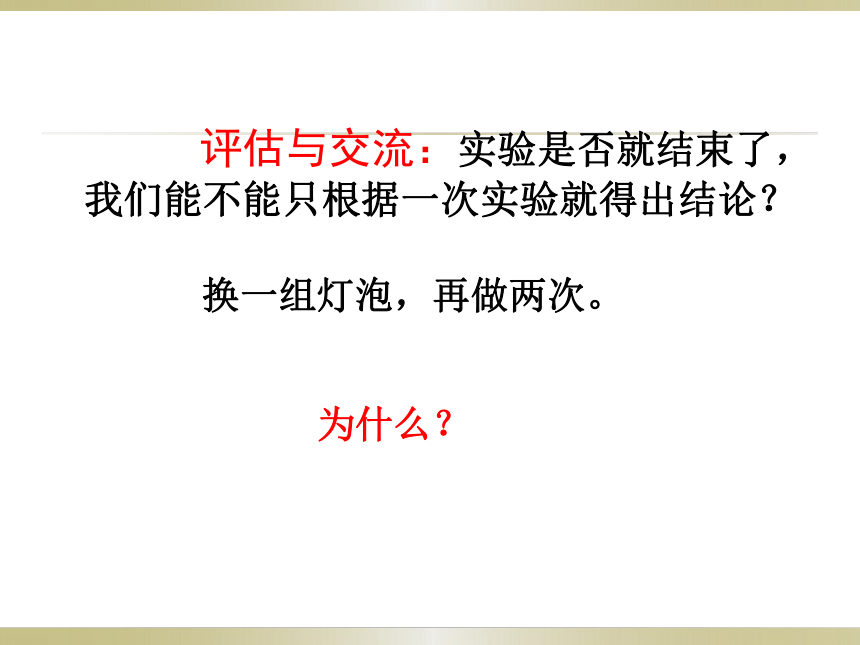

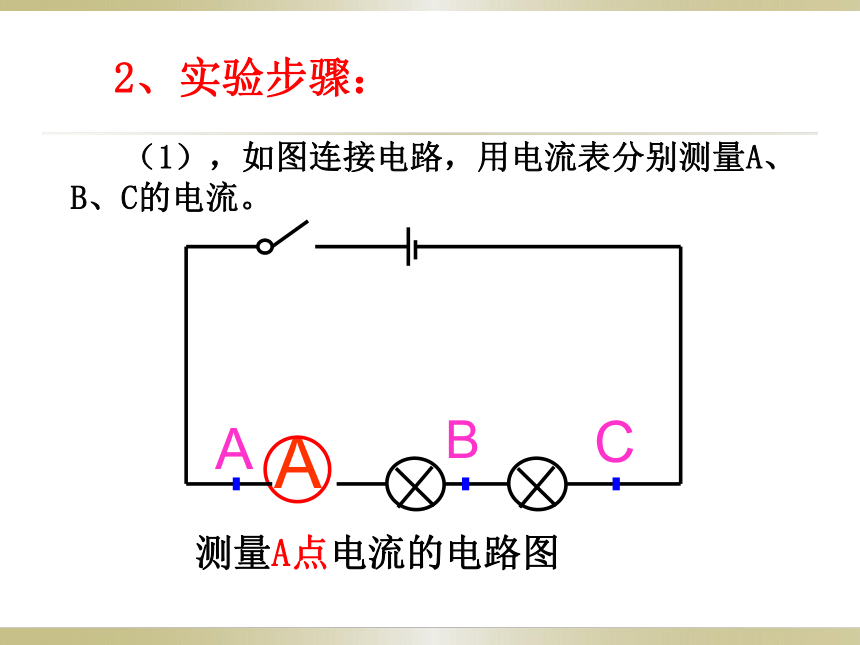

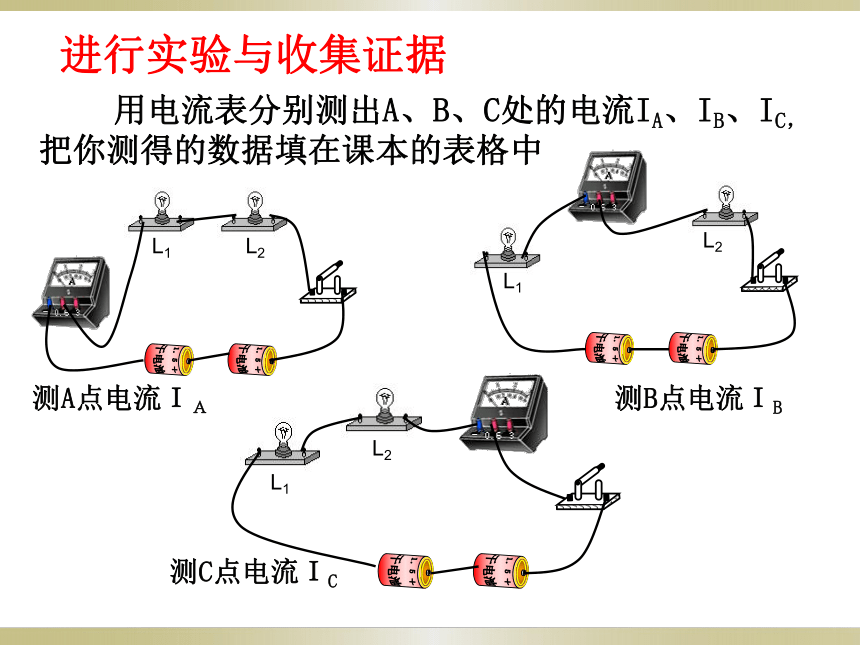

电流表1个、导线5根 请同学们根据器材画出基本电路图实验电路图：2、实验步骤： （1），如图连接电路，用电流表分别测量A、B、C的电流。测量A点电流的电路图B测量B点电流的电路图C测量C点电流的电路图测A点电流ＩＡ 测B点电流ＩB 测C点电流ＩC 进行实验与收集证据 用电流表分别测出A、B、C处的电流IA、IB、IC，把你测得的数据填在课本的表格中 评估与交流：实验是否就结束了，我们能不能只根据一次实验就得出结论？ 换一组灯泡，再做两次。为什么？实验数据记录1.21.21.21.31.31.31.11.11.1分析与论证、得出结论：ＩＡ————ＩB_____ＩC==串联电路的电流处处相等即：Ｉ１＝Ｉ２＝Ｉ每只灯泡的电流都是200mA 例：有一种节日彩灯上串联着20只小灯泡。如果电源插头处的电流为200mA，那么，通过每只小灯泡的电流是多大?测量结果说明什么？得出什么结论？ 使两个小灯泡发光的另一种连接方法是＿＿请你在图上标出电流方向并联二、并联电路中的电流支路支路干路提出问题并联电路中干路电流与各支路电流有什么关系？猜想与假设 提示：河流的支流流量和干流流量之间有什么联系？ 猜想：并联电路干路电流等于各支路电流之和活动2：探究并联电路中电流的规律设计实验1、实验器材： 开关、电池组、不同规格电灯泡4个、电流表1个、导线5根2、实验电路：-+3.实验步骤： （1）、如图连接电路，把电流表分别串联接入A/B/C三点，闭合开关并记下电流表的示数；（2）、换两个小灯泡，重复步骤1。进行实验与收集证据测出A点电流测出B点电流测出C点电流1.21.32.51.31.12.41.21.22.4实验数据记录分析与论证、得出结论：ＩＡ————ＩB_____ＩC＋＝并联电路干路的电流等于各支路电流的和．即：Ｉ＝Ｉ１＋Ｉ２ 干路电流等于各支路电流之和，总电流为1.75A，小于3A，用电器可以同时使用。 例：某同学家中有一台电视机、一台洗衣机、两盏照明灯，它们是并联着的，工作时的电流分别为200 mA、1 A、300 mA和250 mA．如果干路中的电流不许超过3 A，这些用电器是否可以同时使用？测量结果说明什么？得出什么结论？ 1、如图（a）所示，当开关S闭合时，两只电流表的示数分别由（b）、(c)两图读得，则电灯L1中的电流是 （ ）
A、0.8A　　B、0.16A　　C、0.52A　 D、1.28AD课堂练习 2、某同学用一只0-0.6A和0-3A两个量程的电流表，研究如图电路中通过a点和b点的电流大小关系。当电流表接在a点时，指针指的位置如图甲所示，当电流表接在b 点时，指针指的位置如图乙所示。问：
（1）为什么两次测量指针指的位置不同？
（2）电路中的实际电流多大？为什么？ 解析：（1）电流由a流向b，猜测a处电流较大，于是用0-3安的量程，指针指示在0.4安位置；猜测b处电流较小，用0-0.6安的量程，指针同样指示在0.4安位置。说明串联电路中各处的电流大小相同。
（2）电路中的实际电流为0.4安。因为串联电路中电流处处相等。 3、有L1和L2两只灯泡串联在电路中，闭合开关后发现L1很亮，L2很暗，那么（ ） A、L1中电流较大
B、L2中电流较大
C、L1和L2中的电流一样大
D、由于灯的亮度不同故无法比较电流的大小 C 4.在一个电路中有两个用电器，用电流表测量时，如发现通过每个电器的电流不相同,则这两个用电器的连接一定是_____；
如发现通过每个用电器的电流相同，则这两个用电器的连接___________________________。可能是串联、也可能是并联并联 5、下列电路中，能正确测出电灯L2的电流的是（ ）ABCDB 6．如图所示，请读出它们指针所指位置的示数：
图1的示数是:________
图2的示数是:________
0.46A1.2A 7、为了测量电路图中通过灯泡L1的电流，电流表应该接在下图中的哪一个位置（　 ）
A、只能在A点　 B、只能在B点　
C、只能在C点　 D、A、B、C三点都可以 D⑥①②③④⑤ 8、如果要测量电铃中的电流，应该怎么做？9、找错误 10、如图所示，已知A1的示数是0.8A，A2的示数是1.5A，则通过灯L1的电流是____A，灯L2的电流是______A。 0.70.8 11、如图所示，电流表A1、A2和A3的 示数分别为1.2A、0.8A和0.3A，那么通过灯L1的电流是_____A, L2的电流是__ __ A, L3的电流是_____A。0.40.50.30.25A0.22A 12、根据图所示的电路，在由方框内画出电路图，并标明电流表的正、负接线柱。当开关闭合后，电流表A1的示数为0．25安，通过灯L1的电流为________，电流表A2的示数为0．47安，通过灯L2的电流为_____。 13、根据电路图连接实物图。 14、根据实物图画出电路图。A1A2S1L1 串联电路的特点
①只有一条电流通路；
②开关控制整个电路；
③用电器相互影响。ABCI1I2I3小结：一、串联电路的电流特点串联电路中处处电流都相等。表达式：I1=I2=I3＝……二、并联电路的特点 并联电路的特点：电流有两条以上路径，电流出现分与合；各支路用电器独立工作、互不影响；干路开关控制整个电路，支路开关控制所在的支路。ABCII1I2 并联电路干路的电流等于各支路电流之和。表达式：I=I1+I2
