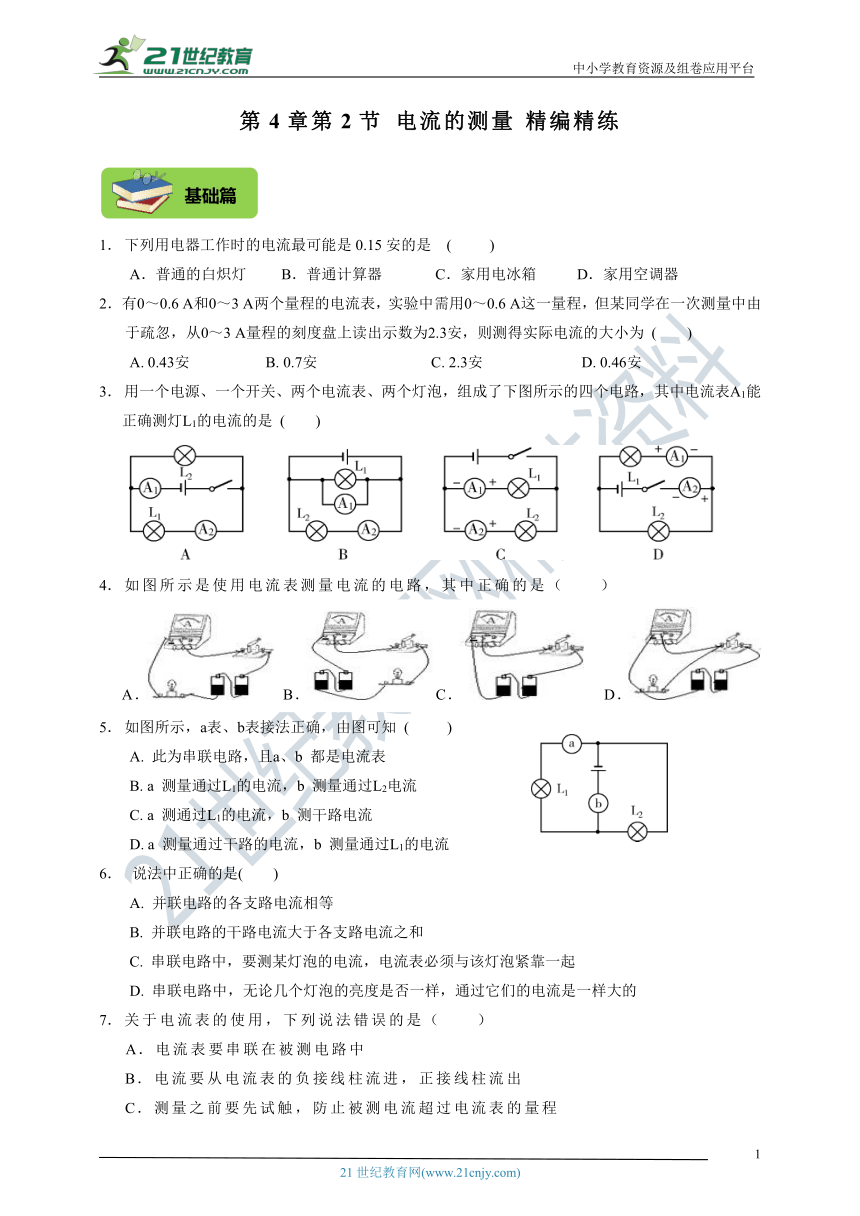

1．下列用电器工作时的电流最可能是0.15安的是 ( )
A．普通的白炽灯 B．普通计算器 C．家用电冰箱 D．家用空调器
2．有0～0.6 A和0～3 A两个量程的电流表，实验中需用0～0.6 A这一量程，但某同学在一次测量中由于疏忽，从0～3 A量程的刻度盘上读出示数为2.3安，则测得实际电流的大小为 (　　)
A. 0.43安 B. 0.7安 C. 2.3安 D. 0.46安
3．用一个电源、一个开关、两个电流表、两个灯泡，组成了下图所示的四个电路，其中电流表A1能正确测灯L1的电流的是 (　　)

4．如图所示是使用电流表测量电流的电路，其中正确的是（　　）
A． B．C． D．
5．如图所示，a表、b表接法正确，由图可知 (　 　)
A. 此为串联电路，且a、b 都是电流表
B. a 测量通过L1的电流，b 测量通过L2电流
C. a 测通过L1的电流，b 测干路电流
D. a 测量通过干路的电流，b 测量通过L1的电流
6． 说法中正确的是(　　)
A. 并联电路的各支路电流相等
B. 并联电路的干路电流大于各支路电流之和
C. 串联电路中，要测某灯泡的电流，电流表必须与该灯泡紧靠一起
D. 串联电路中，无论几个灯泡的亮度是否一样，通过它们的电流是一样大的

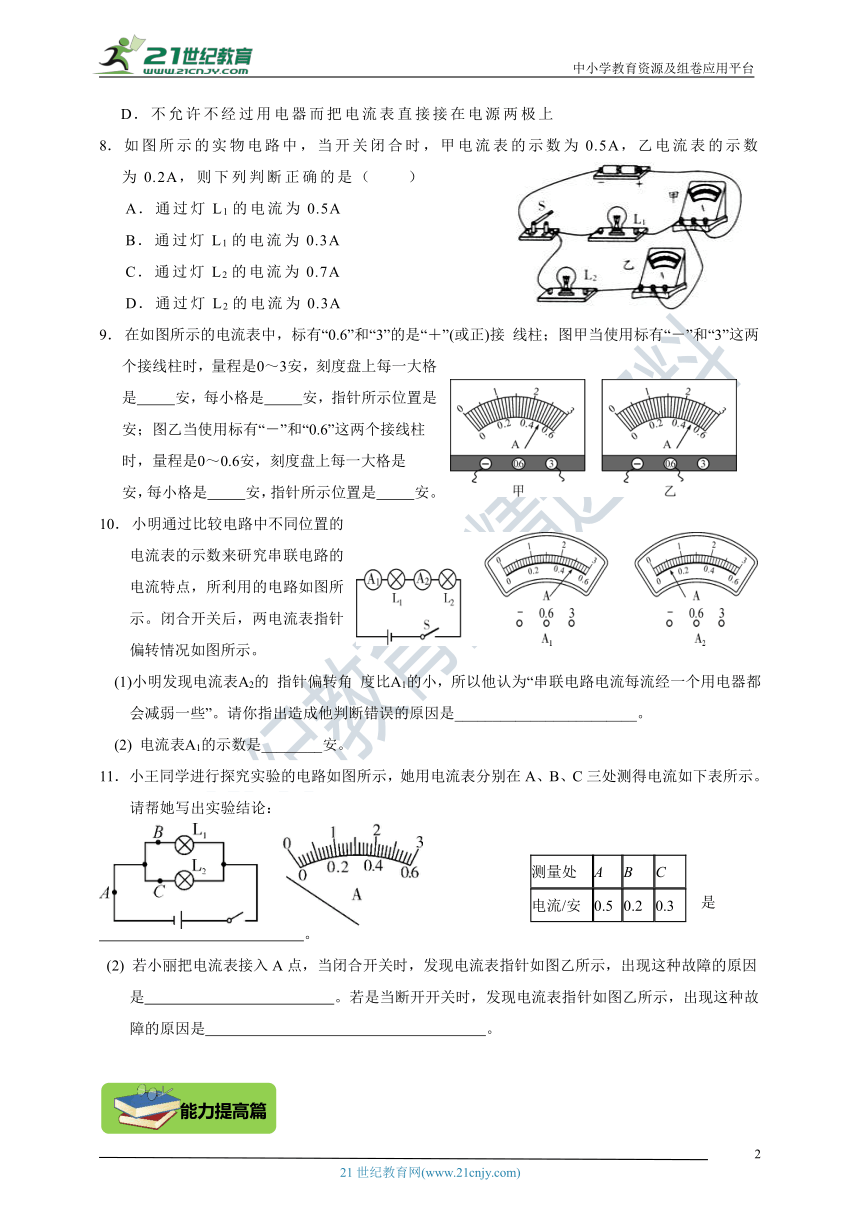

7．关于电流表的使用，下列说法错误的是（　　）
A．电流表要串联在被测电路中
B．电流要从电流表的负接线柱流进，正接线柱流出
C．测量之前要先试触，防止被测电流超过电流表的量程
D．不允许不经过用电器而把电流表直接接在电源两极上
8．如图所示的实物电路中，当开关闭合时，甲电流表的示数为0.5A，乙电流表的示数为0.2A，则下列判断正确的是（　　）
A．通过灯L1的电流为0.5A
B．通过灯L1的电流为0.3A
C．通过灯L2的电流为0.7A
D．通过灯L2的电流为0.3A
9．在如图所示的电流表中，标有“0.6”和“3”的是“＋”(或正)接 线柱；图甲当使用标有“－”和“3”这两个接线柱时，量程是0～3安，刻度盘上每一大格是 安，每小格是 安，指针所示位置是 安；图乙当使用标有“－”和“0.6”这两个接线柱时，量程是0～0.6安，刻度盘上每一大格是 安，每小格是 安，指针所示位置是 安。
10．小明通过比较电路中不同位置的电流表的示数来研究串联电路的电流特点，所利用的电路如图所示。闭合开关后，两电流表指针偏转情况如图所示。
(1)小明发现电流表A2的 指针偏转角 度比A1的小，所以他认为“串联电路电流每流经一个用电器都会减弱一些”。请你指出造成他判断错误的原因是________________________。
(2) 电流表A1的示数是________安。
11．小王同学进行探究实验的电路如图所示，她用电流表分别在A、B、C三处测得电流如下表所示。请帮她写出实验结论：
测量处 A B C
电流/安 0.5 0.2 0.3

图甲 图乙
(1) 比较上表数据，可以得出结论是 。
(2) 若小丽把电流表接入A点，当闭合开关时，发现电流表指针如图乙所示，出现这种故障的原因是 。若是当断开开关时，发现电流表指针如图乙所示，出现这种故障的原因是 。

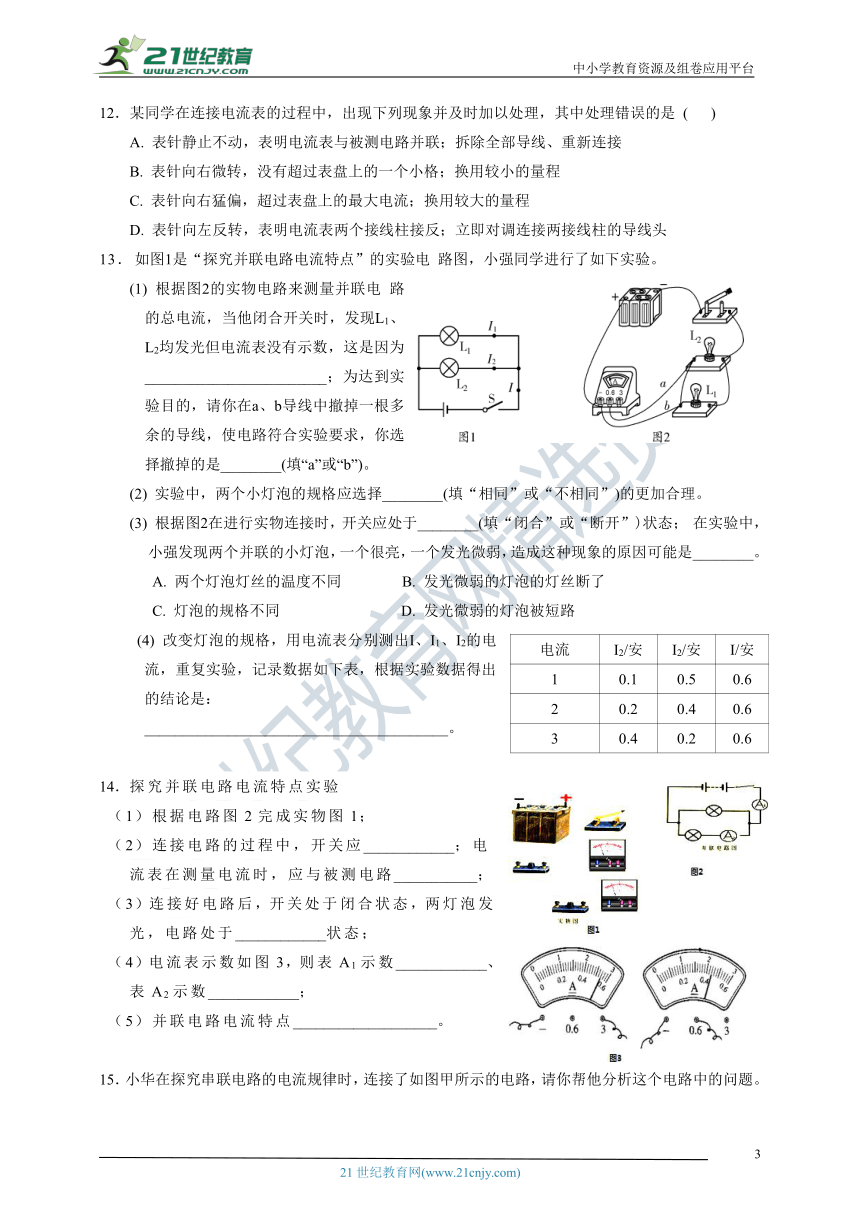

12．某同学在连接电流表的过程中，出现下列现象并及时加以处理，其中处理错误的是 ( 　)
A. 表针静止不动，表明电流表与被测电路并联；拆除全部导线、重新连接
B. 表针向右微转，没有超过表盘上的一个小格；换用较小的量程
C. 表针向右猛偏，超过表盘上的最大电流；换用较大的量程
D. 表针向左反转，表明电流表两个接线柱接反；立即对调连接两接线柱的导线头
13．如图1是“探究并联电路电流特点”的实验电 路图，小强同学进行了如下实验。
(1) 根据图2的实物电路来测量并联电 路的总电流，当他闭合开关时，发现L1、L2均发光但电流表没有示数，这是因为________________________；为达到实验目的，请你在a、b导线中撤掉一根多余的导线，使电路符合实验要求，你选择撤掉的是________(填“a”或“b”)。
(2) 实验中，两个小灯泡的规格应选择________(填“相同”或“不相同”)的更加合理。
(3) 根据图2在进行实物连接时，开关应处于________(填“闭合”或“断开”)状态； 在实验中，小强发现两个并联的小灯泡，一个很亮，一个发光微弱，造成这种现象的原因可能是________。
A. 两个灯泡灯丝的温度不同　　　 B. 发光微弱的灯泡的灯丝断了
C. 灯泡的规格不同 D. 发光微弱的灯泡被短路
电流　　　 I2/安 I2/安 I/安
1 0.1 0.5 0.6
2 0.2 0.4 0.6
3 0.4 0.2 0.6
(4) 改变灯泡的规格，用电流表分别测出I、I1、I2的电流，重复实验，记录数据如下表，根据实验数据得出的结论是：
________________________________________。

14．探究并联电路电流特点实验
（1）根据电路图2完成实物图1；
（2）连接电路的过程中，开关应____________；电流表在测量电流时，应与被测电路___________；
（3）连接好电路后，开关处于闭合状态，两灯泡发光，电路处于____________状态；
（4）电流表示数如图3，则表A1示数____________、表A2示数____________；
（5）并联电路电流特点___________________。

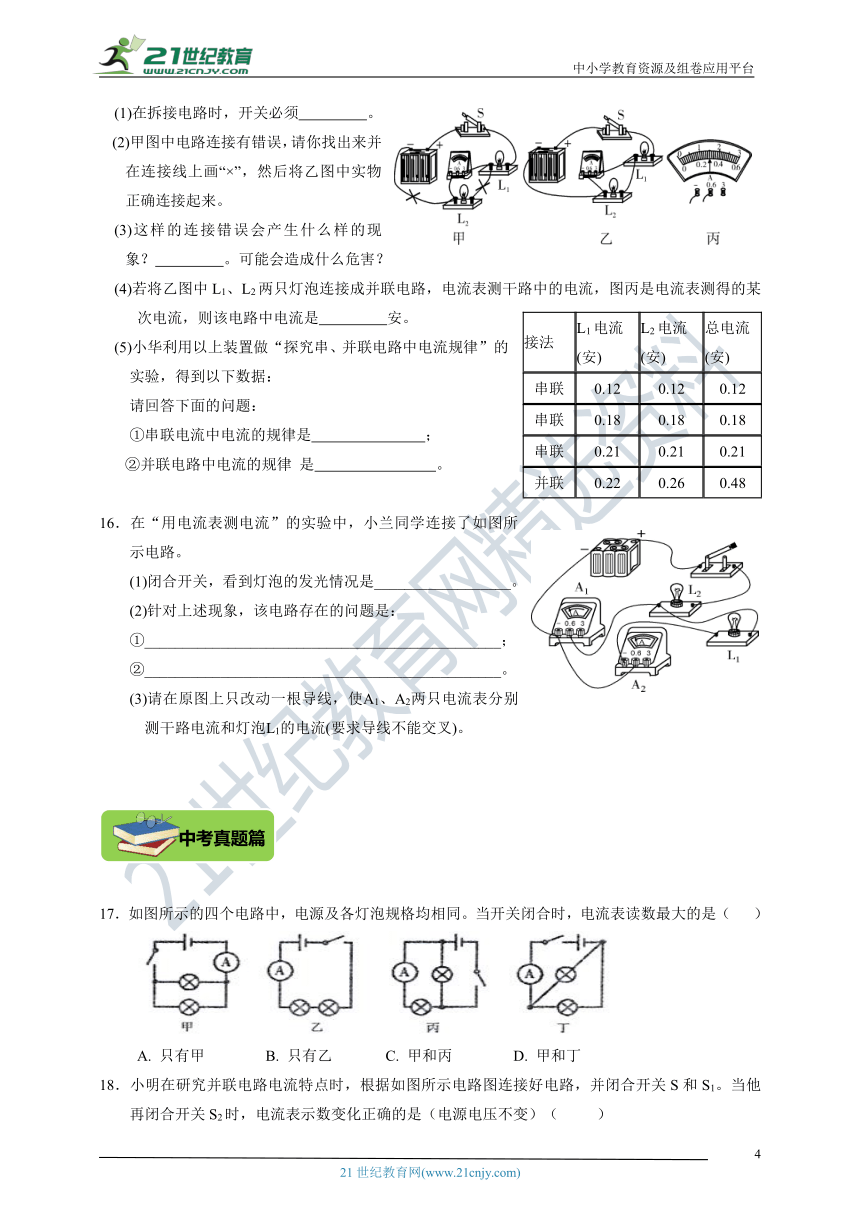

15．小华在探究串联电路的电流规律时，连接了如图甲所示的电路，请你帮他分析这个电路中的问题。
(1)在拆接电路时，开关必须 。
(2)甲图中电路连接有错误，请你找出来并在连接线上画“×”，然后将乙图中实物正确连接起来。
(3)这样的连接错误会产生什么样的现象？ 。可能会造成什么危害？
接法 L1电流 (安) L2电流 (安) 总电流 (安)
串联 0.12 0.12 0.12
串联 0.18 0.18 0.18
串联 0.21 0.21 0.21
并联 0.22 0.26 0.48
(4)若将乙图中L1、L2两只灯泡连接成并联电路，电流表测干路中的电流，图丙是电流表测得的某次电流，则该电路中电流是 安。
(5)小华利用以上装置做“探究串、并联电路中电流规律”的 实验，得到以下数据：
请回答下面的问题：
①串联电流中电流的规律是 ；
②并联电路中电流的规律 是 。

16．在“用电流表测电流”的实验中，小兰同学连接了如图所 示电路。
(1)闭合开关，看到灯泡的发光情况是__________________。
(2)针对上述现象，该电路存在的问题是：
①_______________________________________________；
②_______________________________________________。
(3)请在原图上只改动一根导线，使A1、A2两只电流表分别测干路电流和灯泡L1的电流(要求导线不能交叉)。




17．如图所示的四个电路中，电源及各灯泡规格均相同。当开关闭合时，电流表读数最大的是（ ）

A. 只有甲 B. 只有乙 C. 甲和丙 D. 甲和丁
18．小明在研究并联电路电流特点时，根据如图所示电路图连接好电路，并闭合开关S和S1。当他再闭合开关S2时，电流表示数变化正确的是（电源电压不变）（ ）
A．A1示数变大 B．A1示数变小
C．A示数变大 D．A示数变小

19．下列四个电路中，电流表能测量通过灯L1电流的是 ( )
20．如图所示电路，下列有关说法正确的是 （ ）
A．断开S，通过L1的电流比L2大
B．断开S，通过L1与L2的电流一样大
C．闭合S，L1和L2都会亮
D．闭合S， L2会更亮
21．如图所示电路，下列分析正确的是 (　 　)
A．只闭合S1时，L2发光、L1不发光，A2测L2电流
B．只闭合S2时，L1发光、L2不发光，A1测L1电流
C．闭合S1、S2时，L1、L2并联，A2测L2电流
D．闭合S1、S2时，L1、L2串联，A1、A2示数相等
22．如图1所示的电路，当开关S闭合后，电流表测量的是通过________(填“电源”“L1”或“L2”)的电流，电流表的指针偏转如图2所示，电流表的示数为________安。

23．小明在研究并联电路电流特点时，按图示电路图连接好电路，闭合开关 S 和 S1，观察示数。再闭合开关 S2 ，示数保持不变的电流表是 （电源电压不变），同时小明观察到电流表A的示数如图所示，为了使测量更精确，断开开关后，接下来的才做事
。（电源电压不变）
24．甲为探究并联电路电流规律的实验电路图。
位置 A B C
电流(安) 0.18 0.18 0.36



(1) 若要测量干路电流，则电流表应串联在甲图中的________(填“A”“B”或“C”)处。
(2) 若要测量A处的电流，在连接电路闭合开关前，发现电流表指针位置如图乙所示，调整正确后闭合开关，发现指针又偏向图乙位置，其原因是________________________。
(3) 纠正(2)中的错误后，测出A、B、C三处的电流值如上表，由此得出结论：并联电路中，干路电流等于各支路电流之和，且各支路的电流相等，这个实验在设计方案上还存在的不足之处是：________________________________________________。(写出一条)














参考答案
基础篇答案
1、A 2、D 3、C 4、A 5、C 6、D 7、B 8、B
9、1， 0.1， 2.4； 0.2， 0.02， 0.48。
10、(1)两个电流表选择的量程不同　 (2) 0.5　
11、（1）并联电路中干路电流等于各支路电流之和；
（2）电流表正负接线柱接反了； 电流表指针没有调零

能力提高篇答案
12、A
13、 (1)电流表被短路　b　(2)不相同　(3)断开　 AC　 (4)I＝I1＋I2　
解析：(1)两灯发光说明电路是通的，此时电流表无示数说明电流表本身被。从图中可以观察到，导线b短路了电流表，应将导线b撤掉；(2)并联电路中只有不同规格的灯泡，其流过的电流才会不同，这样测出的结果才具有普遍性，故应选用规格不相同的灯泡来进行实验；(3)连接电路时，开关应断开；两个灯泡一个很亮，一个发光微弱说明电路是通的，因此不可能是灯丝断了，故B错误；同时也不可能是灯泡被短路，故D错误；造成两灯发光情况不同的原因是因为两只灯泡的规格本身不相同，导致灯丝的温度也不同，因此，选项A、C符合题意；(4)分析表中数据可得：0.1安＋0.5安＝0.6安，0.2安＋0.4安＝0.6安，0.4安＋0.2安＝0.6安，据此进行归纳可得出结论：I＝I1＋I2。
14、（1）实物电路图如图所示；（2）断开；串联；（3）通路；
（4）2.7A；0.44A；（5）干路电流等于各支路电流之和。
解析：（1）由图2所示电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测支路电流，根据电路图连接实物电路图，实物电路图如图所示。（2）连接电路的过程中，开关应 断开；电流表在测量电流时，应与被测电路 串联．（3）连接好电路后，开关处于闭合状态，两灯泡发光，电路处于 通路状态．（4）由图3所示可知，A1的量程为0～3A，分度值为0.1A，示数为2.7A；A2量程为0～0.6A，分度值为0.02A，示数为0.44A．（5）在并联电路中，干路电流等于各支路电流之和。
15、（1）断开 （3）L2不亮 电路中的电流过大，会损坏电流表。 （4）0.3
（5）串联电路中电流处处相等；并联电路中干路电流等于各支路电流之和。
16、(1)L1不发光，L2发光　(2)①L1被短路　②电流表A2的接线柱接反了　(3)如图所示　
解析：(1)分析电路可知，电流表A1将灯泡L1和A2短路，因此只有灯泡L2发光。
(2)根据电路的连接以及电流表的接线柱选择可知L1被短路，电流 表A2的正负接线柱接反了。
(3)接错的地方有：电流表A2接线柱接反了，且A2、L1短路。只允许改其中一条导线，应将A1、A2间的连线改接到灯L2右接线柱或开关的右接线柱上。

中考真题篇答案
17、D 18、C 19、D 20、B 21、C　
22、L2　 0.28
23、A1； 把导线从3安接线柱接到0.6安接线柱
24、(1)C　 (2)电流表正负接线柱接反　
(3)选两个规格相同的小灯泡太特殊(或只测量了一次就得出结论不具有普遍性)
