人教版高中物理精品系列：选修3-1第二章第6节 螺旋测微器的使用方法:21张PPT

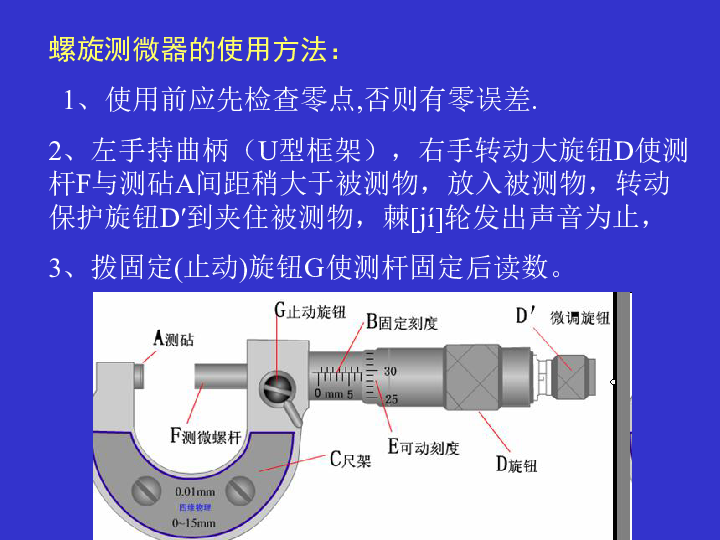

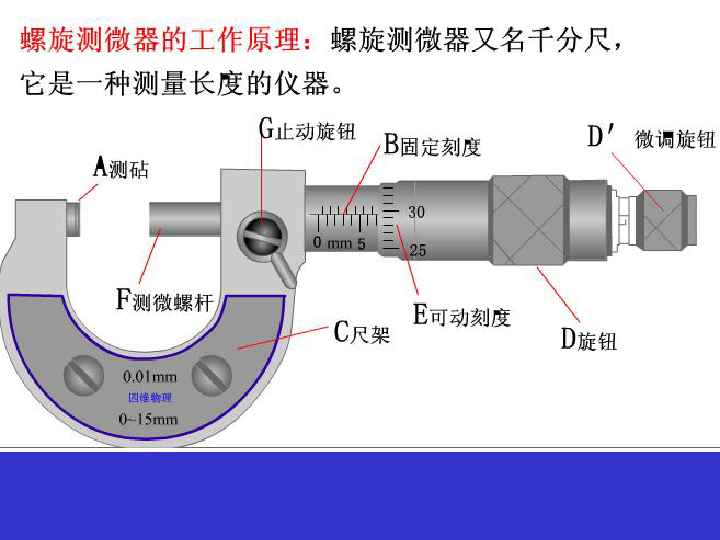

课件21张PPT。螺旋测微器的使用螺旋测微器的使用方法：
1、使用前应先检查零点,否则有零误差.
2、左手持曲柄（U型框架），右手转动大旋钮D使测杆F与测砧A间距稍大于被测物，放入被测物，转动保护旋钮D′到夹住被测物，棘[jí]轮发出声音为止，

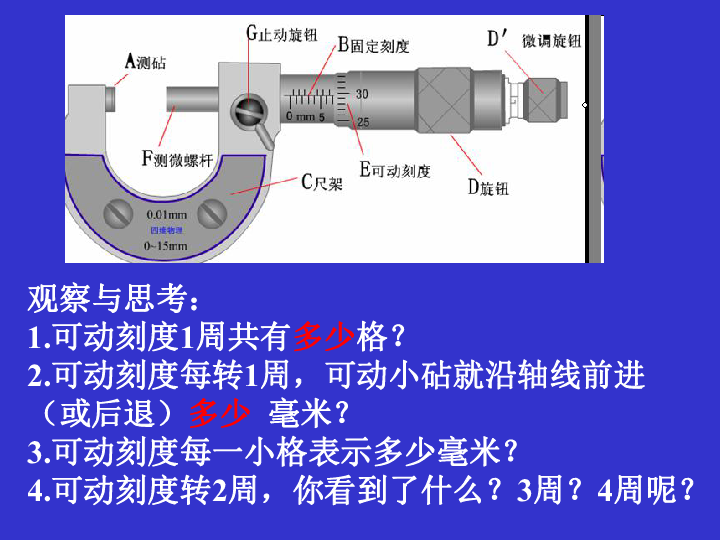

3、拨固定(止动)旋钮G使测杆固定后读数。观察与思考：
1.可动刻度1周共有多少格？
2.可动刻度每转1周，可动小砧就沿轴线前进
（或后退）多少 毫米？
3.可动刻度每一小格表示多少毫米？

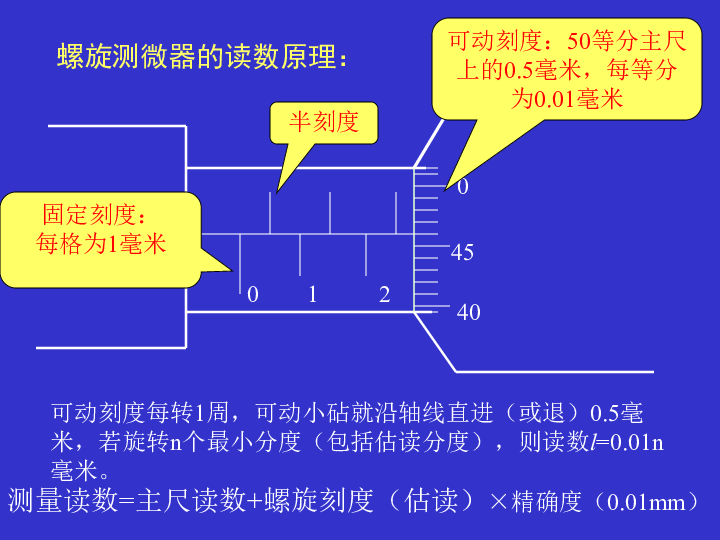

4.可动刻度转2周，你看到了什么？3周？4周呢？ 螺旋测微器的读数原理：012固定刻度：
每格为1毫米可动刻度每转1周，可动小砧就沿轴线直进（或退）0.5毫米，若旋转n个最小分度（包括估读分度），则读数l=0.01n毫米。可动刻度：50等分主尺上的0.5毫米，每等分为0.01毫米测量读数=主尺读数+螺旋刻度（估读）×精确度（0.01mm）半刻度 螺旋测微器的读数方法：固定刻度：
2是否超过半刻度？是。可动刻度：
46.0L= 2 .5 + 0.460 = 2.960 mm测量读数=主尺读数+螺旋刻度（估读）×精确度（0.01mm）调零准确0 螺旋测微器的调零判断：0没有调零，读数偏大没有调零，读数偏小0 螺旋测微器的读数练习：固定刻度：
1是否超过半刻度？是。可动刻度：
25.0L=1.750 mm固定刻度：
2是否超过半刻度？否。可动刻度：
34.4354030L= 2.344 mm 螺旋测微器的读数练习：d=1.5mm+28.0×0.01mm=1.780mm10.191mm9.694mm0固定刻度：
0是否超过半刻度？不太清楚。可动刻度：
0.6
说明已经超过半刻度线L= 0.506 mm 螺旋测微器的读数练习：0固定刻度：
0是否超过半刻度？不太清楚。可动刻度：
49.6
说明没有超过半刻度线L= 0.496 mm 螺旋测微器的读数练习：0.900mm01 请你读出下列测量结果：1.6040 请你读出下列测量结果：1.0040 请你读出下列测量结果：0.905 螺旋测微器使用注意事项：
a．转动保护旋钮K′不可太快，否则由于惯性会使接触压力过大使被测物变形，造成测量误差，更不可直接转动大旋钮去使测杆夹住被测物，这样往往压力过大使测杆上的精密螺纹变形，损伤量具。
b．被测物表面应光洁，不允许把测杆固定而将被测物强行卡入或拉出，那会划伤测杆和测砧的经过精密研磨的端面。
c．轻拿轻放，防止掉落摔坏。
d．用毕放回盒中，存放中测杆P和测砧A不要接触，长期不用，要涂油防锈。
