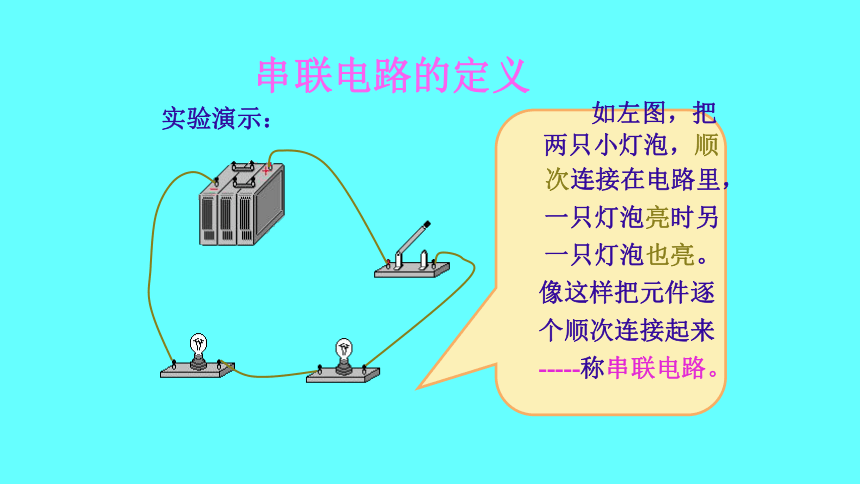

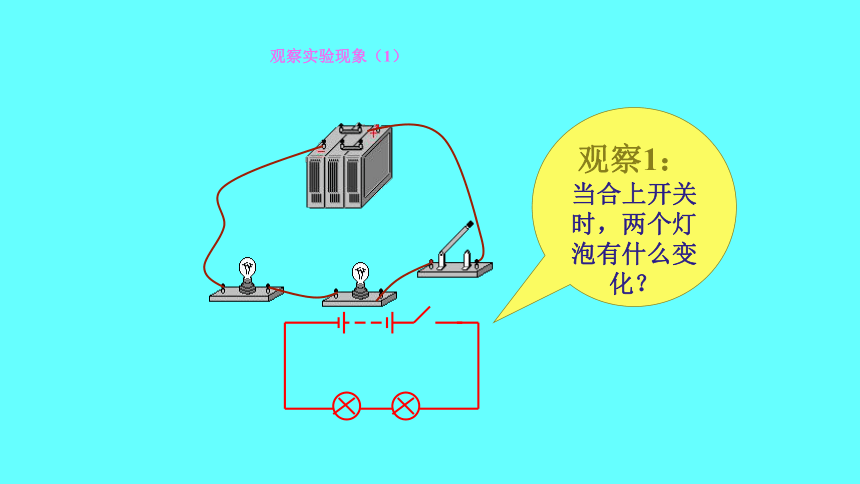

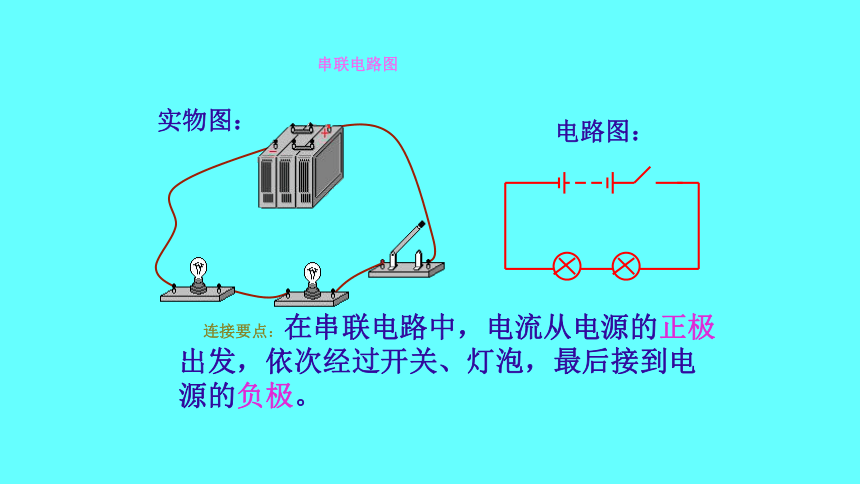

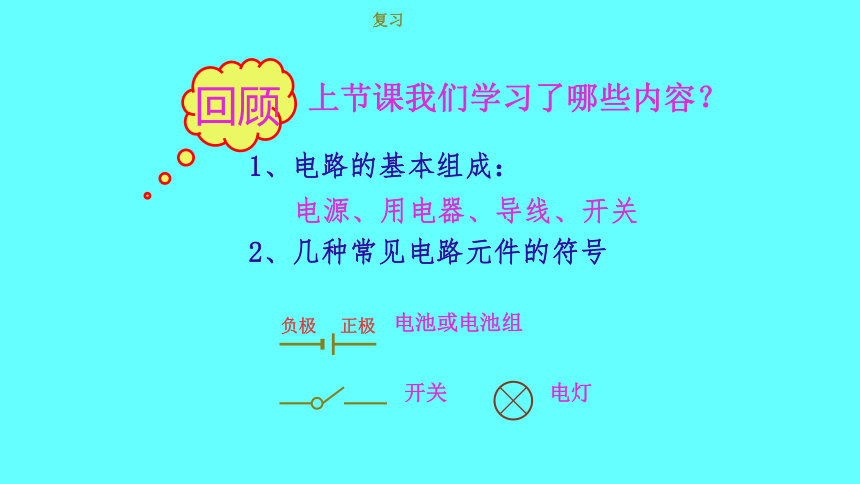

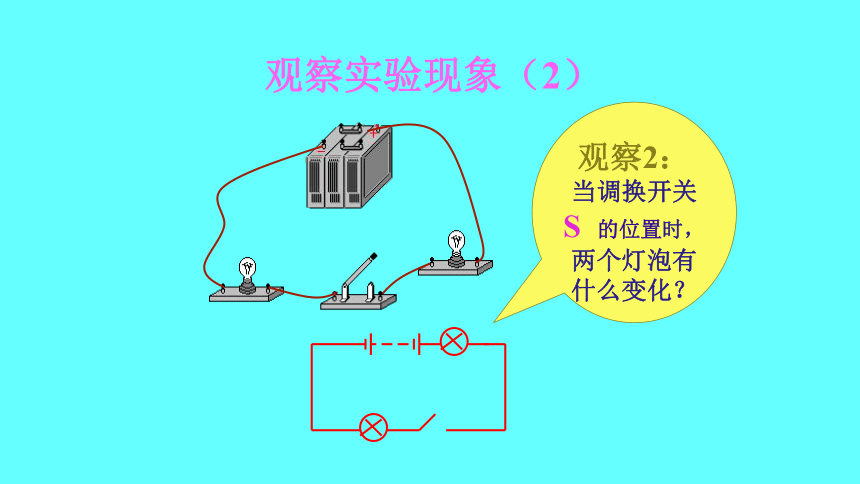

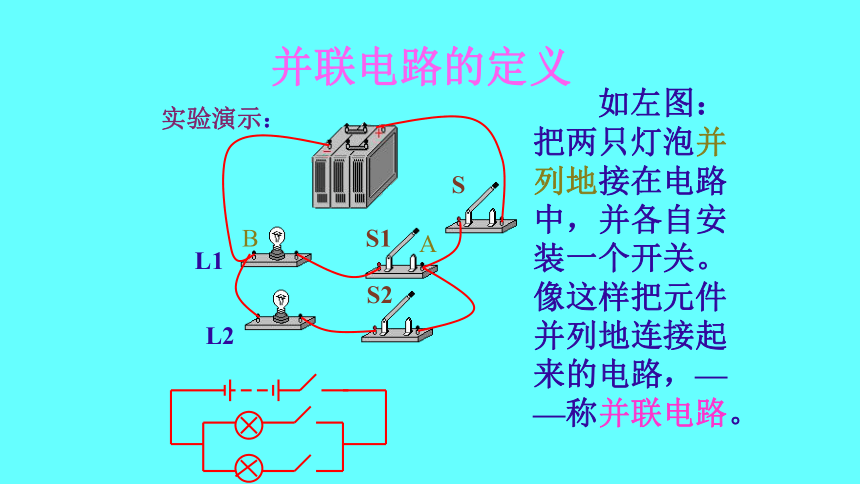

课件37张PPT。 上节课我们学习了哪些内容？1、电路的基本组成：2、几种常见电路元件的符号电灯开关复习电源、用电器、导线、开关电池或电池组出示电路元件：串联电路的定义如左图，把两只小灯泡，顺次连接在电路里，一只灯泡亮时另一只灯泡也亮。像这样把元件逐个顺次连接起来-----称串联电路。实验演示：串联电路图 连接要点：在串联电路中，电流从电源的正极出发，依次经过开关、灯泡，最后接到电源的负极。 实物图：电路图：观察实验现象（1）观察1：当合上开关时，两个灯泡有什么变化？实验（1）结果亮观察实验现象（2）观察2：当调换开关 S 的位置时，两个灯泡有什么变化？观察实验现象（2）

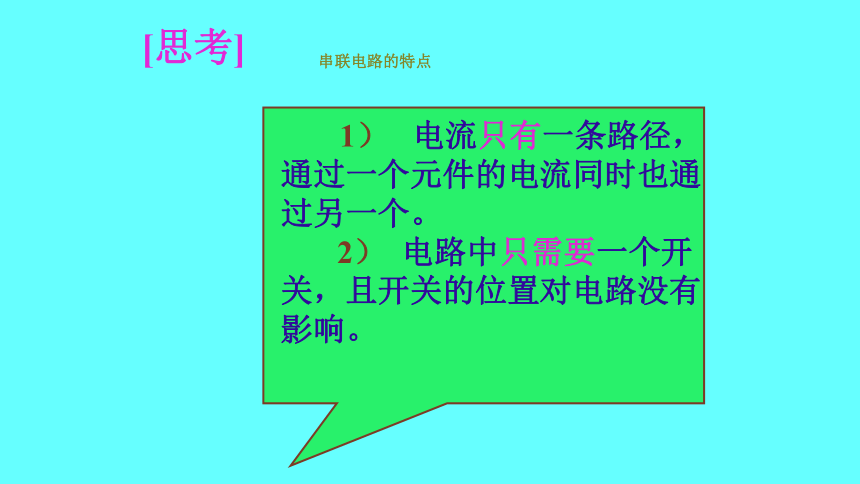

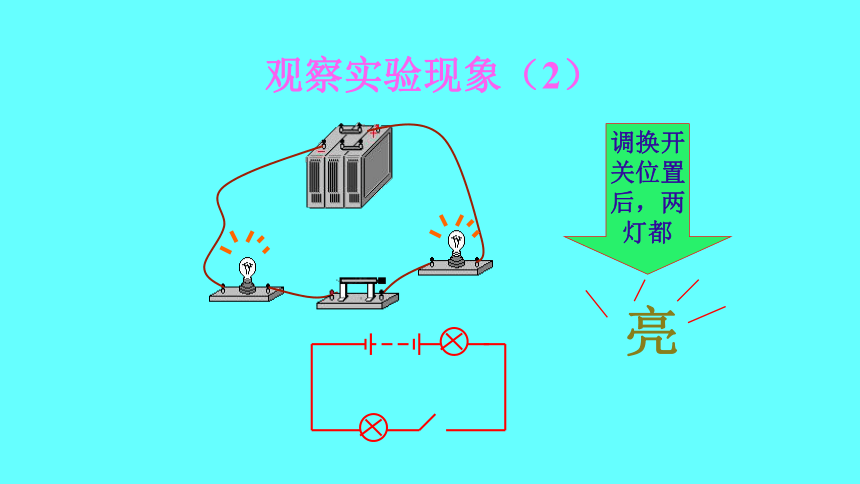

调换开
关位置
后，两
灯都
亮串联电路的特点[思考]SS1S2L1L2 如左图：把两只灯泡并列地接在电路中，并各自安装一个开关。像这样把元件并列地连接起来的电路，——称并联电路。并联电路的定义实验演示：BASS1S2L1L2观察实验现象SS1S2L1L2灯
泡
L1
亮灯
泡
L2
不
亮实验结果SS1S2L1L2 再观察：
当断开开关

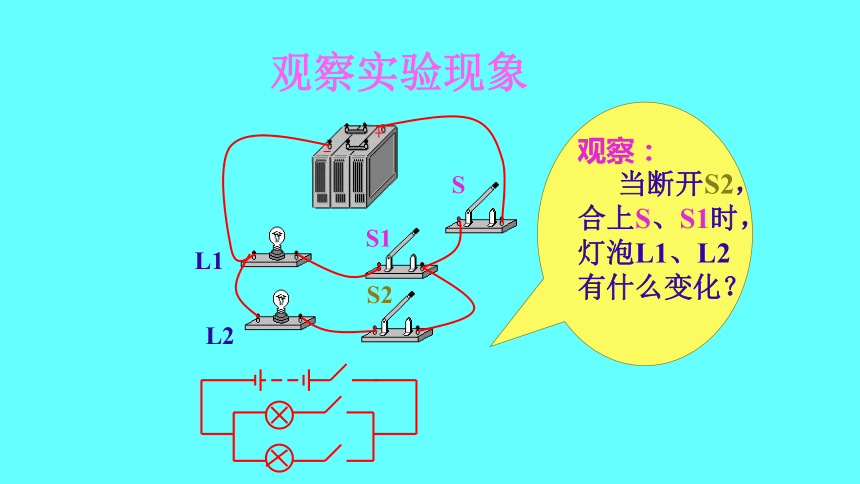

S1，合上开关S、S2时，灯泡L1、
L2的变化？
观察实验SS1S2L1L2灯
泡
L1
不
亮灯
泡
L2
亮实验结果并联电路的特点[思考]1. 如果电路中有两个用电器,下列说法
中正确的是:[ ]
A. 闭合开关S后,灯泡同时亮的一定是串联.
B. 闭合开关S后,灯泡同时亮的一定是并联.
C. 闭合开关S后,灯泡同时亮的可能是并联,
也可能是串联.
D. 条件不足,无法判定.小结（1）串
联
电
路把元件逐个顺次连接起来组
成的电路，称为串联电路。定义：特点：电流路径唯一，开关位置任意。小结（2）并
联
电
路定义：特点：把元件并列连接起来组成的电路。断开干路，整个电路形成断路；
断开一条支路，不影响别的支路。 串联电路、在我们生活中有哪些应用？串联电路的应用：节日彩灯并联电路在我们生活中有哪些应用？并联电路的应用：家庭电路下列电路图中两灯属于串联的正确电路是( )DABC判断题1．马路上的路灯看上去是排成一串串的，所以它们的连接方法是串联。 （ ）
2．几个灯泡接入电路中，只要有一个灯泡不发光，则其他几个灯泡也一定不发光。（ ）
3．在并联电路的干路上接一开关就能控制所有支路上用电器的工作情况。 （ ）
4．小彩色灯泡接成一串，通电后发光，拿起一只灯泡其余均同时熄灭，这些灯泡是串联的。 （ ）
选择题1．家中的电灯、电视机、电冰箱、洗衣机之间的连接方法 [ ]　　　A．都是串联的； B．有并联，也有串联的；　　　C．都是并联的。
2．有三只相同的灯泡组成的电路，如果其中一只灯泡突然熄灭，那么下面说法中正确的是 [ ]　　　A．如果电路是串联电路，另外两只灯泡一定正常发光；　　　B．如果电路是并联电路，另外两只灯泡一定也熄灭；　　　C．如果电路是串联电路，另外两只灯泡一定也熄灭。CC 3.如果一只开关可以同时控制两个用电器.
则这两个用电器（ ）
A. 一定串联
B. 一定并联
C. 可能串联也可能并联
D. 无法判断
4.家庭电路中,电冰箱、洗衣机、电视机的
连接方式是（ ）
A. 一定串联
B. 一定并联
C. 可能串联也可能并联
D. 无法判断CB5、一般家庭的卫生间都要安装照明灯和换气扇，使用时，有时需要各自独立工作，有时需要它们同时工作。下图所示各电路符合上述要求的是（ ）
A B C D如图所示电路中，只闭合S1电路处于 状态；三个开关都断开，电路处于 状态；闭合开关 电路处于短路状态。若只闭合S1、S3能亮的灯是 。马路上的路灯总时同时亮，同时灭，如果其中一个灯灯丝断了，其他灯仍能正常发光，则可知路灯是（ ）
A、串联式 B并联
C一部分串联，一部分并联 D无法确定
一只开关可以同时控制两盏灯，则这两灯的连接方式（ ）
A、一定是并联式 B、一定是串联
C、可能是串联也可能是并联 D无法确定
如图属于串联的是（ ）如图所示电路中，两灯泡属于并联的是（ ）由实物图画电路图根据如图所示实物图画出电路图
按电路图连接下列实物 如右图所示，要使灯L1和L2 串联，应闭合的
开关是 ；要使灯L1和 L2并联，应闭合
的开关是 ；若S1、S2和S3都闭合
则电路中会出现 会损坏 。
