人教版八年级物理上传4.4 光的折射 课件（20张）

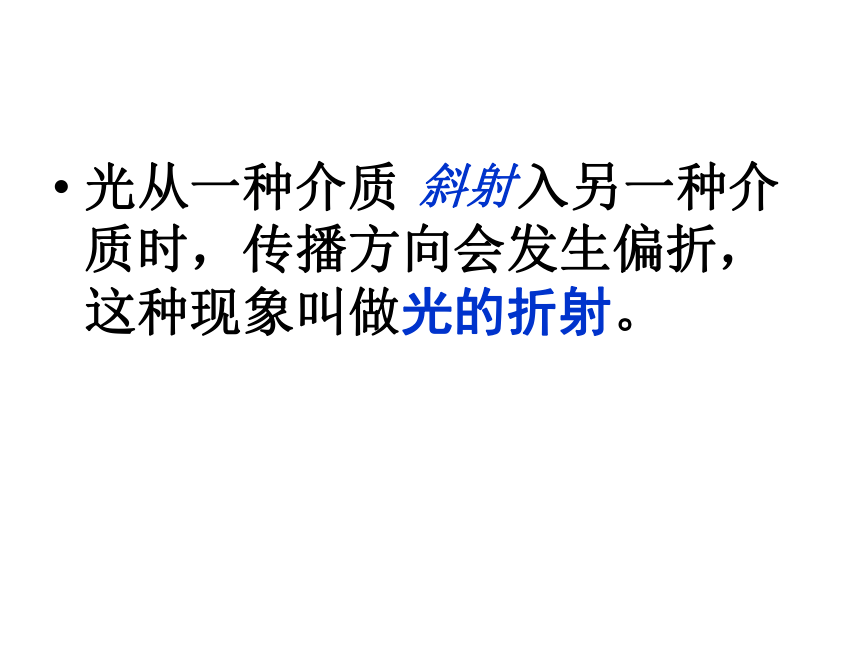

课件20张PPT。第四节 光的折射筷子怎么折断了？看起来向上弯折光从一种介质 入另一种介质时，传播方向会发生偏折，这种现象叫做光的折射。

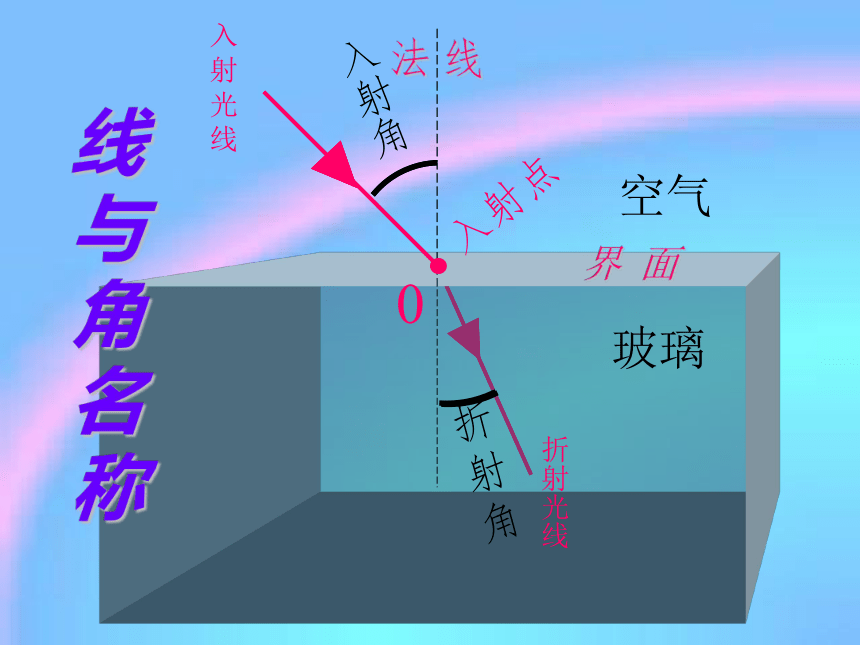

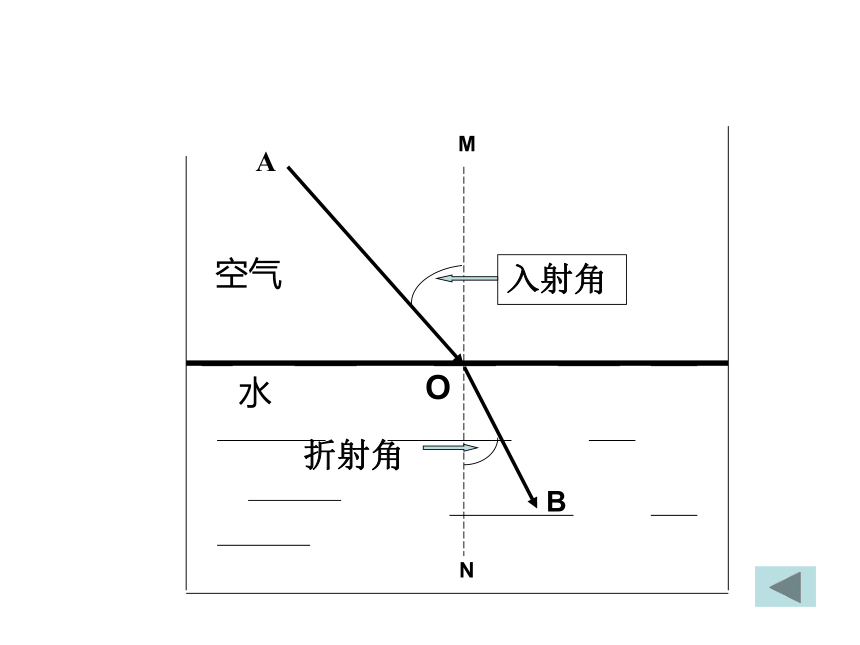

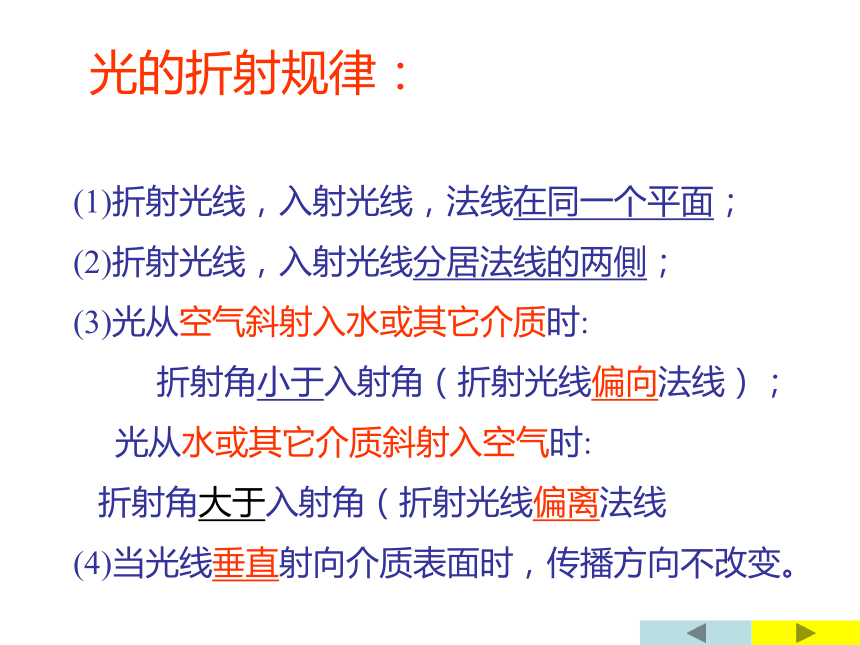

斜射入射光线线与角名称折射光线入射角折射角法 线入射点0界 面玻璃空气探究：光的折射规律A水空气NMBO入射角折射角? 光的折射规律：
(1)折射光线，入射光线，法线在同一个平面；
(2)折射光线，入射光线分居法线的两側；
(3)光从空气斜射入水或其它介质时:
折射角小于入射角（折射光线偏向法线）；
光从水或其它介质斜射入空气时:
折射角大于入射角（折射光线偏离法线

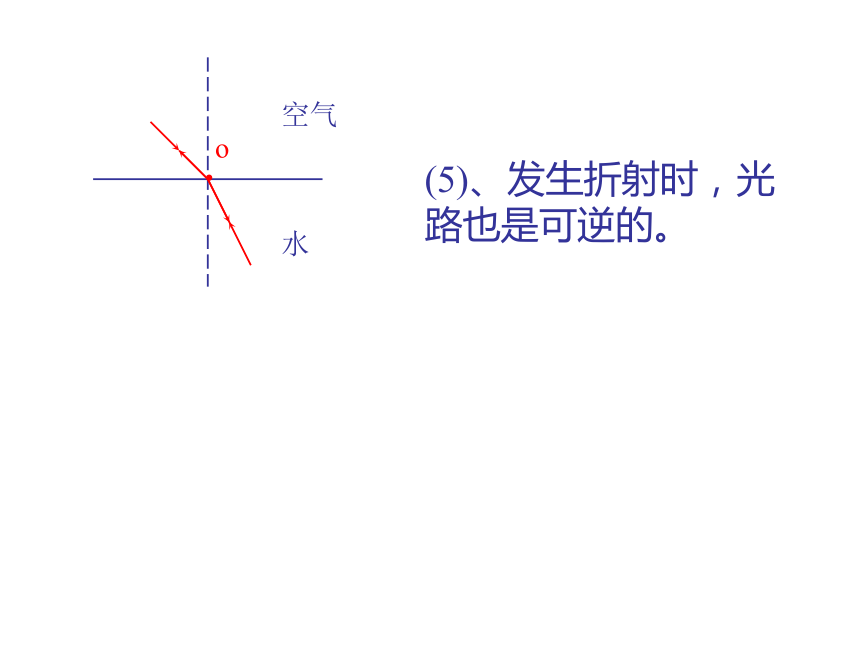

(4)当光线垂直射向介质表面时，传播方向不改变。 .o(5)、发生折射时，光路也是可逆的。 空气水光的折射的应用1.池水变浅解释现象2.筷子怎么折断了？看起来向上弯折解释现象水空气筷子弯折的解释这是光从水中进入空气发生折射来自P点的光通过水面折射后折射光线的反向延长线都经过P的像点P’海市蜃楼光经过不均匀的大气时发生折射，形成的虚像。钓鱼湾储光羲垂钓绿湾春春深杏花乱潭清疑水浅荷动知鱼散日暮待情人维舟绿杨岸选　择　题1、池水看起来比实际的浅，这是由于光从水中射入空气时发生＿＿＿＿造成的．
　Ａ、反射　　　　Ｂ、折射
　Ｃ、斜射　　　　Ｄ、以上都不对
Ｂ课堂练习
选　择　题2、下面哪个图正确表示了光从空气斜射入玻璃中的情况？（　　）空气空气空气空气水水水水　Ａ、　　　Ｂ、　　　　Ｃ、　　　　Ｄ、Ｃ课堂练习
3、下列说法正确的有（ ）
A、光从一种介质射入另一种介质，其传播方向都会改变。
B、光从空气垂直射向水面后，反射角和折射角都为0度;
C、光从空气垂直射向水中后，传播方向和传播速度都不变;
D、光在水面发生折射时，折射光线一定偏向法线。课堂练习
B 我们平时看到的许多商品广告有的忽视了科学性。如下图中有一处科学性错误，请指出错误的地方，并说明它违背了什么物理规律。看到的水中部分应向上弯折违背了光的折射规律如下图所示，画出光通过三棱镜时的光路。偏向底面再见！
