人教版高中物理选修1-1 2.4 磁场对运动电荷的作用 课件:16张PPT

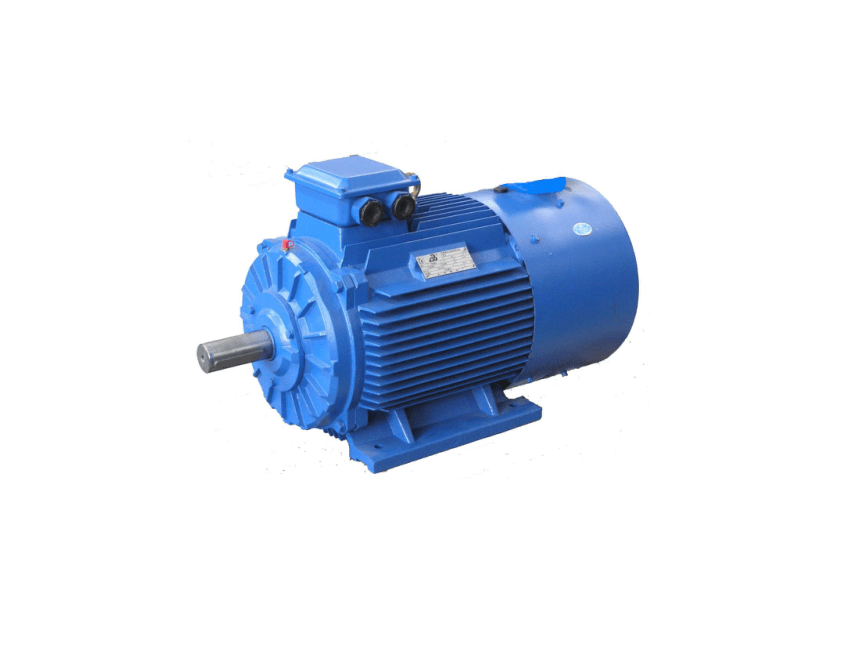

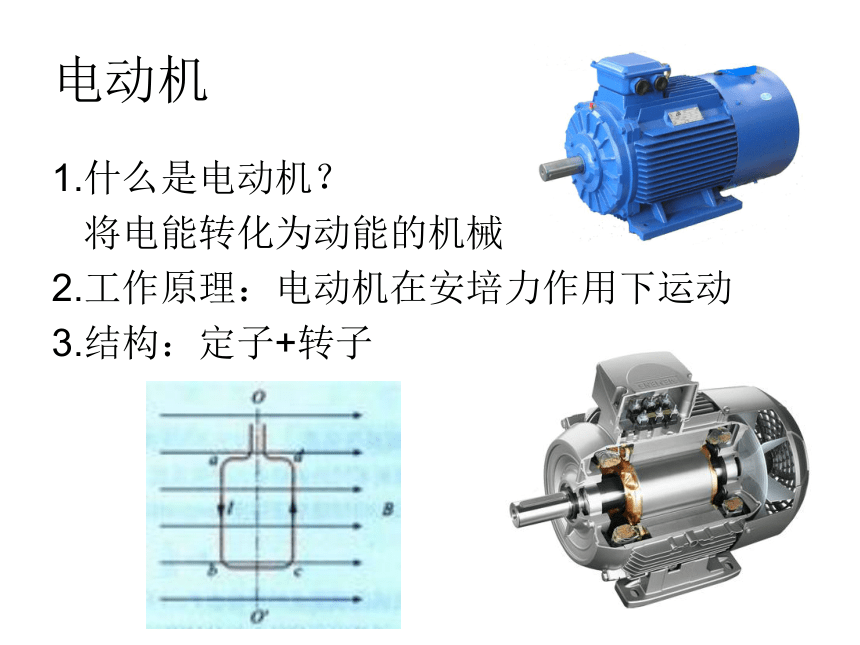

课件16张PPT。2.4 磁场对运动电荷的作用电动机1.什么是电动机？
将电能转化为动能的机械
2.工作原理：电动机在安培力作用下运动

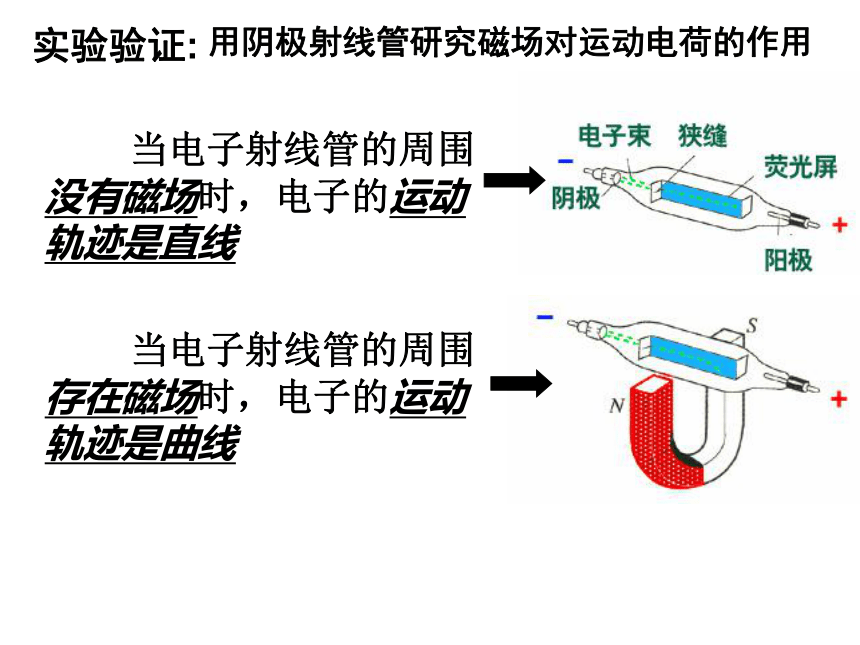

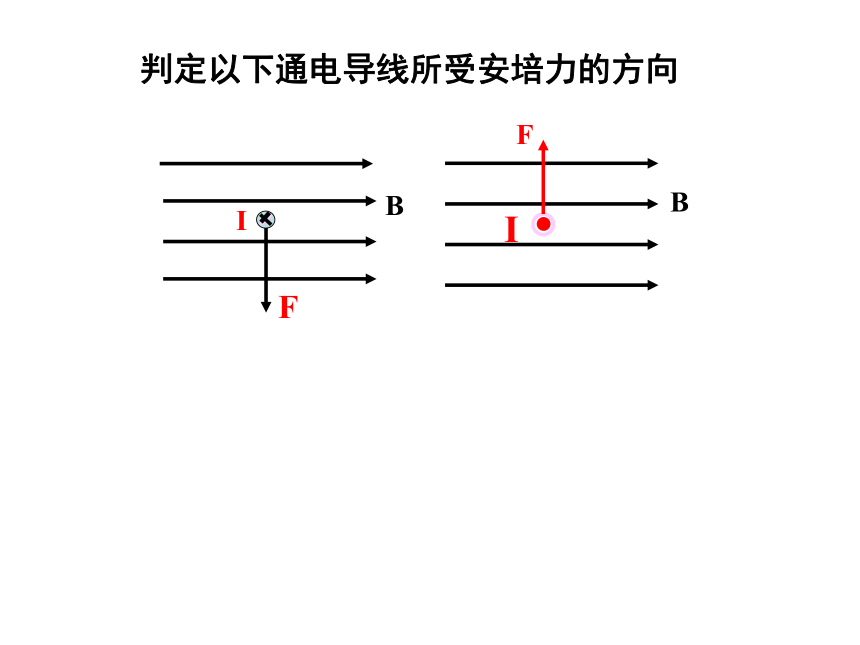

3.结构：定子+转子判定以下通电导线所受安培力的方向 电流是如何形成的？ 电流是电荷的定向运动形成的，而磁场对电流（通电导线）有力的作用，由此你会想到了什么？磁场可能对运动电荷有力的作用。一、洛伦兹力用阴极射线管研究磁场对运动电荷的作用实验验证: 当电子射线管的周围没有磁场时，电子的运动轨迹是直线 当电子射线管的周围存在磁场时，电子的运动轨迹是曲线
1、磁场对运动电荷有力的作用,这个力叫做洛仑兹力。2、洛伦兹力与安培力的关系： 安培力是洛伦兹力的宏观表现
洛伦兹力是安培力的微观本质洛伦兹，荷兰物理学家，诺贝尔物理学奖得主结论:猜想：能不能用左手定则来判定
推理：我们曾经用左手定则判定安培力的方向．大量定向移动电荷所受洛伦兹力宏观表现为安培力，因此,可以用左手定则判定洛伦兹力的方向．F洛方向如何确定？二、洛仑兹力的方向F洛方向如何确定？二、洛仑兹力的方向 伸开左手，使大拇指和其余四指垂直且处于同一平面内，把手放入磁场中，让磁感线垂直穿过手心，并使四指指向正电荷运动的方向，那么大拇指所指的方向就使正电荷所受洛伦兹力的方向。 如果运动的是负电荷，则四指指向负电荷运动的反方向，那么拇指所指的方向就是负电荷所受洛伦兹力的方向。洛伦兹力的适用条件：当速度V的方向与磁感应强度B的方向平行时：F＝0只有运动电荷才可能受到洛伦兹力的作用。电子束的磁偏转 洛伦兹力演示仪 在演示仪中可以观察到，没有磁场时，电子束是直进的，外加磁场后，电子束的径迹变成圆形。磁场的强弱和电子的速度都能影响圆的半径。显像管的工作原理 1.电子束是怎样实现偏转的？ 2.如图所示 ：
(1)要使电子束打在A点，
偏转磁场应该沿什么方向？
(2)要使电子束打在B点，偏转磁场应该沿什么方向？
(3)要使电子束打在荧光屏上的位置由中心O逐渐向A点移动，偏转磁场强弱应该怎样变化？答：由现象知这束射线含有不同的粒子。其中向左的射线为带正电的粒子组成；中间的射线为不带电粒子组成；向右的射线为带负电的粒子组成。巩固练习2．答：甲 竖直向上；乙 竖直向下；丙 垂直纸面向外；丁 垂直纸面向里。巩固练习3．答：带电粒子在磁场中径迹弯曲、成螺旋形是由于受到洛伦兹力的作用而使运动方向发生改变造成的。两个运动的具有相反电荷的粒子在同一磁场中所受的洛伦兹力方向相反，因此它们的径迹是一对相反绕向的螺旋线。 巩固练习
