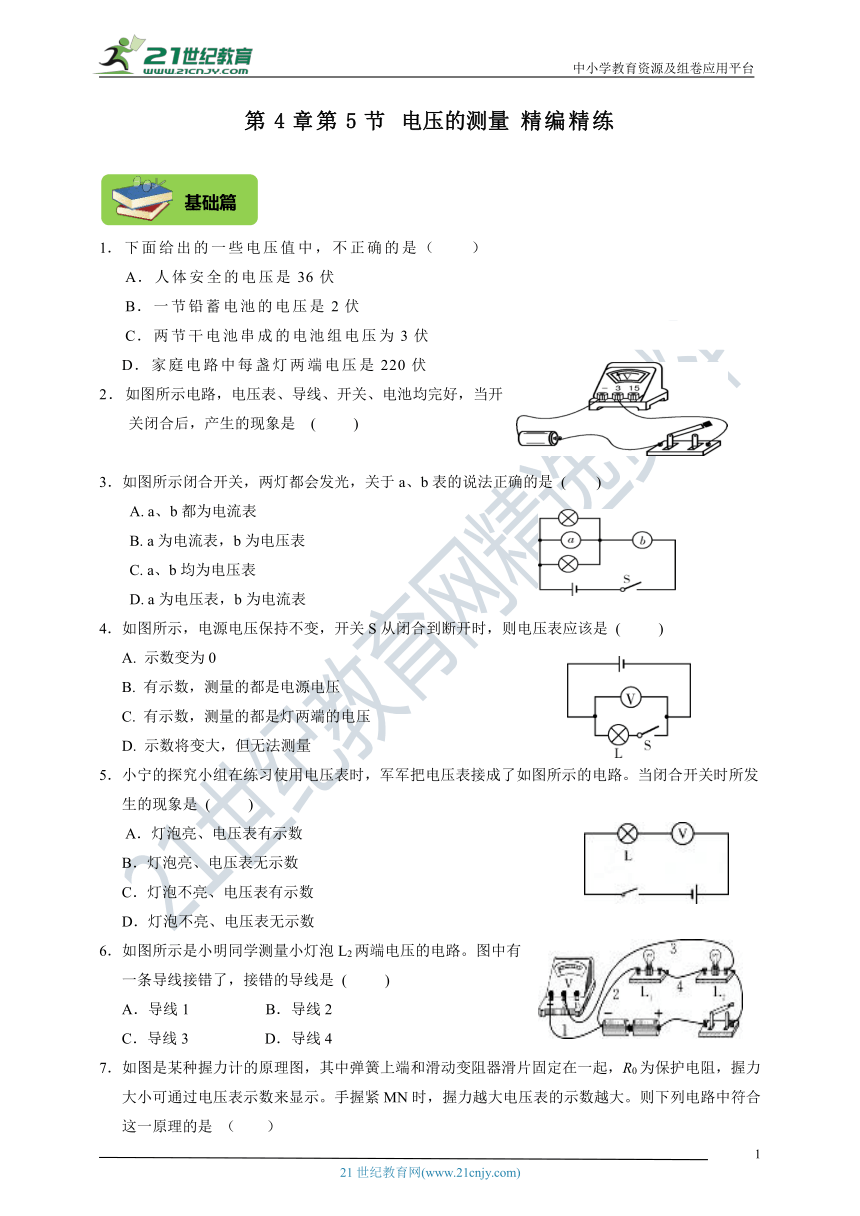

第4章第5节 电压的测量 精编精练


1．下面给出的一些电压值中，不正确的是（　　）
A．人体安全的电压是36伏
B．一节铅蓄电池的电压是2伏
C．两节干电池串成的电池组电压为3伏
D．家庭电路中每盏灯两端电压是220伏
2．如图所示电路，电压表、导线、开关、电池均完好，当开关闭合后，产生的现象是 (　 　)

3．如图所示闭合开关，两灯都会发光，关于a、b表的说法正确的是 (　　)
A. a、b都为电流表　　
B. a为电流表，b为电压表
C. a、b均为电压表　　
D. a为电压表，b为电流表
4．如图所示，电源电压保持不变，开关S从闭合到断开时，则电压表应该是 (　 　)
A. 示数变为0
B. 有示数，测量的都是电源电压
C. 有示数，测量的都是灯两端的电压
D. 示数将变大，但无法测量
5．小宁的探究小组在练习使用电压表时，军军把电压表接成了如图所示的电路。当闭合开关时所发生的现象是 (　 　)
A．灯泡亮、电压表有示数
B．灯泡亮、电压表无示数
C．灯泡不亮、电压表有示数
D．灯泡不亮、电压表无示数
6．如图所示是小明同学测量小灯泡L2两端电压的电路。图中有一条导线接错了，接错的导线是 (　　 )
A．导线1 B．导线2
C．导线3 D．导线4

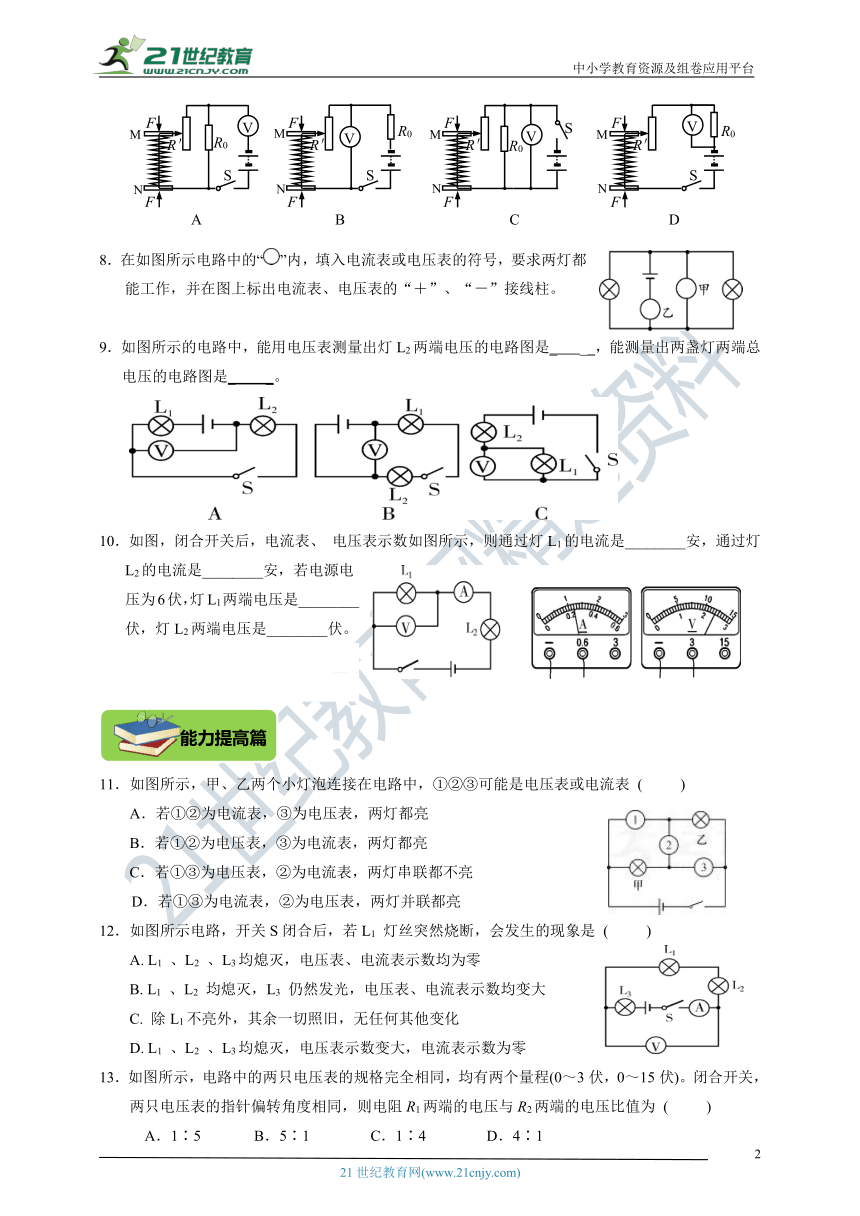

7．如图是某种握力计的原理图，其中弹簧上端和滑动变阻器滑片固定在一起，R0为保护电阻，握力大小可通过电压表示数来显示。手握紧MN时，握力越大电压表的示数越大。则下列电路中符合这一原理的是 （ ）





8．在如图所示电路中的“”内，填入电流表或电压表的符号，要求两灯都能工作，并在图上标出电流表、电压表的“＋”、“－”接线柱。

9．如图所示的电路中，能用电压表测量出灯L2两端电压的电路图是_ __，能测量出两盏灯两端总电压的电路图是_ _。

10．如图，闭合开关后，电流表、 电压表示数如图所示，则通过灯L1的电流是________安，通过灯L2的电流是________安，若电源电压为6伏，灯L1两端电压是________伏，灯L2两端电压是________伏。



11．如图所示，甲、乙两个小灯泡连接在电路中，①②③可能是电压表或电流表 (　 　)
A．若①②为电流表，③为电压表，两灯都亮
B．若①②为电压表，③为电流表，两灯都亮
C．若①③为电压表，②为电流表，两灯串联都不亮
D．若①③为电流表，②为电压表，两灯并联都亮
12．如图所示电路，开关S闭合后，若L1 灯丝突然烧断，会发生的现象是 (　 　)
A. L1 、L2 、L3均熄灭，电压表、电流表示数均为零
B. L1 、L2 均熄灭，L3 仍然发光，电压表、电流表示数均变大
C. 除L1不亮外，其余一切照旧，无任何其他变化
D. L1 、L2 、L3均熄灭，电压表示数变大，电流表示数为零
13．如图所示，电路中的两只电压表的规格完全相同，均有两个量程(0～3伏，0～15伏)。闭合开关，两只电压表的指针偏转角度相同，则电阻R1两端的电压与R2两端的电压比值为 ( )
A．1∶5 B．5∶1 C．1∶4 D．4∶1

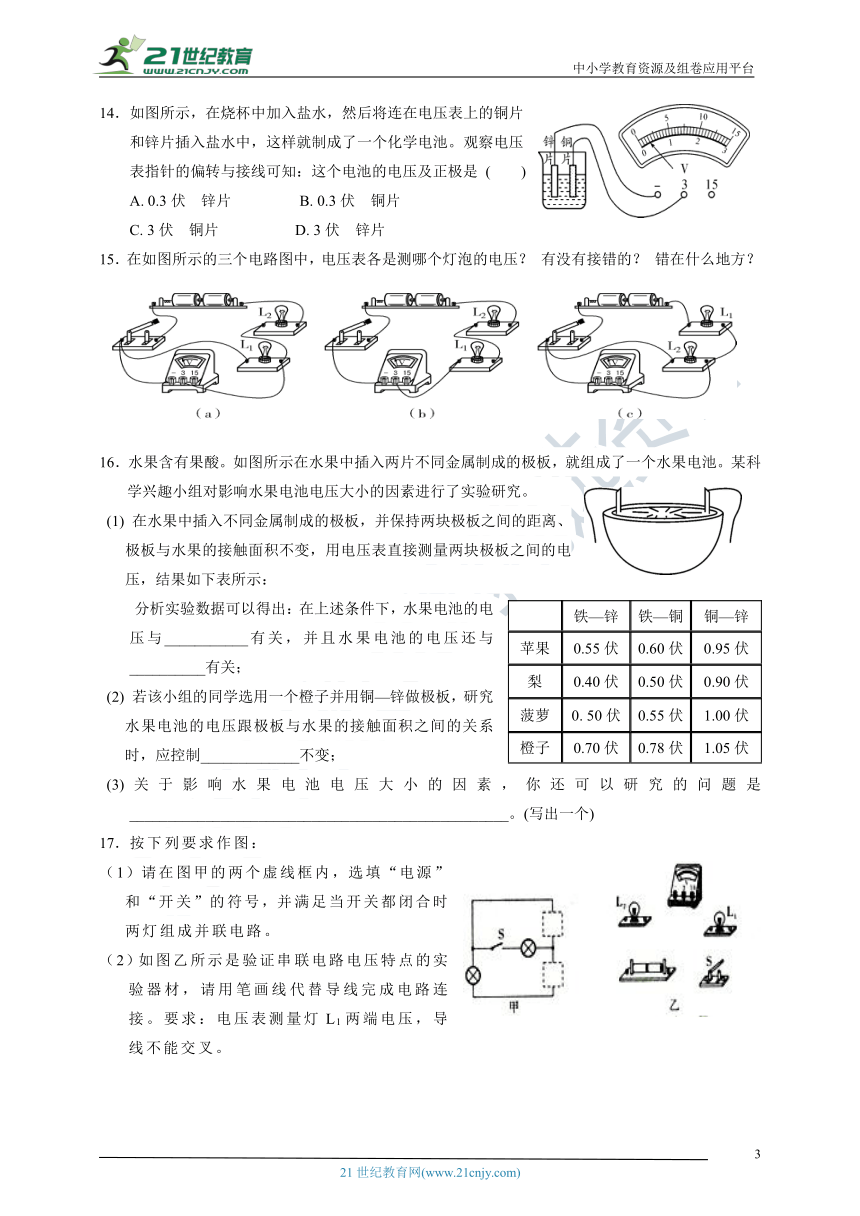

14．如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个化学电池。观察电压表指针的偏转与接线可知：这个电池的电压及正极是 (　　)
A. 0.3伏　锌片 B. 0.3伏　铜片
C. 3伏　铜片 D. 3伏　锌片
15．在如图所示的三个电路图中，电压表各是测哪个灯泡的电压？ 有没有接错的？ 错在什么地方？

16．水果含有果酸。如图所示在水果中插入两片不同金属制成的极板，就组成了一个水果电池。某科学兴趣小组对影响水果电池电压大小的因素进行了实验研究。
(1) 在水果中插入不同金属制成的极板，并保持两块极板之间的距离、极板与水果的接触面积不变，用电压表直接测量两块极板之间的电压，结果如下表所示：
铁—锌 铁—铜 铜—锌
苹果 0.55伏 0.60伏 0.95伏
梨 0.40伏 0.50伏 0.90伏
菠萝 0. 50伏 0.55伏 1.00伏
橙子 0.70伏 0.78伏 1.05伏
分析实验数据可以得出：在上述条件下，水果电池的电压与___________有关，并且水果电池的电压还与__________有关；
(2) 若该小组的同学选用一个橙子并用铜—锌做极板，研究水果电池的电压跟极板与水果的接触面积之间的关系时，应控制_____________不变；
(3)关于影响水果电池电压大小的因素，你还可以研究的问题是__________________________________________________。(写出一个)
17．按下列要求作图：
（1）请在图甲的两个虚线框内，选填“电源”和“开关”的符号，并满足当开关都闭合时两灯组成并联电路。
（2）如图乙所示是验证串联电路电压特点的实验器材，请用笔画线代替导线完成电路连接。要求：电压表测量灯L1两端电压，导线不能交叉。


18．.如图所示的电路中a、b是电表，闭合开关要使电灯发光，则 (　 　)
A．a、b都是电流表
B．a、b都是电压表
C．a是电流表，b是电压表
D．a是电压表，b是电流表
19．下列电表示数为1.4伏的是 （ ）21*cnjy*com 21*y
20．如图所示的台秤原理图，电源电压恒定。能满足“物体质量增大时，电压表或电流表示也增大”要求的是（ ）
21．酒精测试仪可检测驾驶员是否酒后驾车，如图所示是它的原理图，酒精气体传感器的电阻随酒精气体浓度增大而减小。如果测试到的酒精气体浓度越大，那么（ ）
A．传感器的电阻越大
B．通过传感器的电流越小
C．电压表的示数越大
D．传感器两端的电压越大
22. 如图所示，电源电压为6伏，闭合开关后，电压表的示数 为4伏，下列描述不正确的是(　　)
A．L1两端电压为2伏
B．L1两端电压为4伏
C．L2两端电压为4伏
D．L1和L2两端电压之和为6伏
23．电控调光玻璃能根据光照强度自动调节玻璃的透明度。其原理是：光照增强，光敏电阻Rx阻值变小，施加于玻璃两端的电压降低，玻璃透明度下降，反之则玻璃透明度上升。若电源电压不变，Ro是定值电阻，则下列电路图中符合要求的是（ ）

UAB/V UBC/V UAC/V
2.4 1.4 3.8
24．小明同学对串联电路电压规律进行了探究：
【猜想与假设】串联电路总电压等于各用电器两端的电压之和。
【设计与进行实验】
（1）按图所示的电路图连接电路。
（2）闭合开关，排除故障，用电压表测出L1两端的电压。
（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上．
（4）测出AC间的电压，得出结论。
【交流与评估】
（1）在拆接电路时，开关必须__________________；
（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是_________或_____ _。
（3）小明用上面的方法能否测出L2两端的电压？_______________________________， 为什么？______________________________________。
（4）方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：串联电路总电压等于各用电器两端电压之和。此实验在设计方案上存在的不足之处是__________________________ ；改进方法__________________________ _。













参考答案
基础篇答案
1、A 2、B 3、D 4、B 5、C 6、A 7、B
8、如右图
9、A， B
10、0.24，　0.24，　2.4，　3.6　

能力提高篇答案
11、D 12、D 13、D 14、 B
15、图(a)所示电压表测的是灯L1两端的电压；图(c)所示的电压表测灯L2两端的电压；图(b)中电压表接错了，错在把电压表串联在电路中。
【解析】图(a)中电压表跟L1并联且正、负接柱连接正确，因此电压表测量的是灯L1的电压；图(b)中电压表串联在电路中，是错误的；图(c)中电压表跟L2并联且正、负接线柱连接正确，因此测量的是灯L2的电压。
16、（1）金属的种类， 水果的种类极；
（2）板间的距离
（3）水果电池的电压与极板间的距离是否有关
17、【解析】（1）由图可知把图中的开关和与其串联的电灯看作一个整体后，另一个电灯和下面的虚线框跟它并列连接，所以下面的虚线框为开关，上面的虚线框为电源，如图甲所示：
（2）由于是探究串联电路电压的特点，因此需要把两个小灯泡连成串联电路，从正极出发，按电流路径依次连接，直到电源的负极；电压表需要测量L1两端电压，因此必须并联在灯L1两端，由于电源是两节干电池，电压为3V，因此电压表量程选择0～3V即可，如图乙所示：

中考真题篇答案
18、C 19、D 20、D 21、C 22、B 23、C
24、（1）断开； （2）L1短路；L2断路；
（3）不能；电压表正负接线柱接反；
（4）只测量了一次；改用不同规格的灯泡再测几次。
