人教版高中物理选修3-2 5.2 描述交变电流的物理量 课件:17张PPT

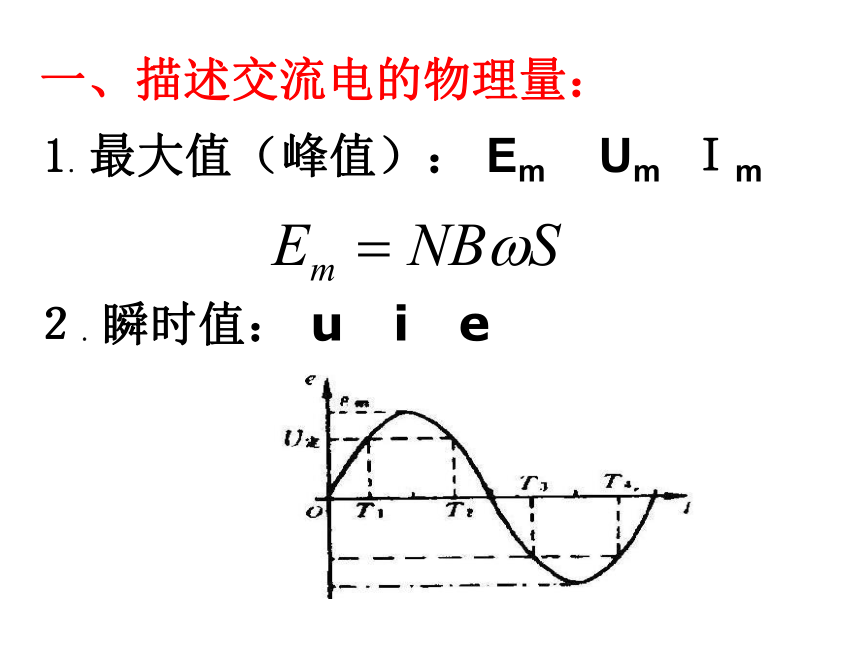

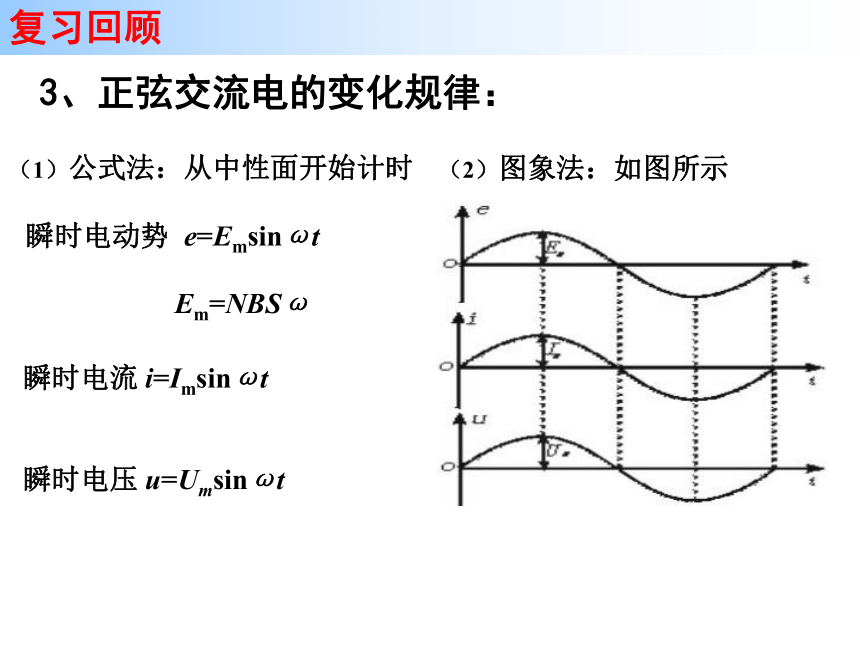

课件17张PPT。复习回顾3、正弦交流电的变化规律：（1）公式法：从中性面开始计时 瞬时电动势 e=Emsinωt Em=NBSω 瞬时电流 i=Imsinωt 瞬时电压 u=Umsinωt 一、描述交流电的物理量：1．最大值（峰值）： Em Um Ｉm 　

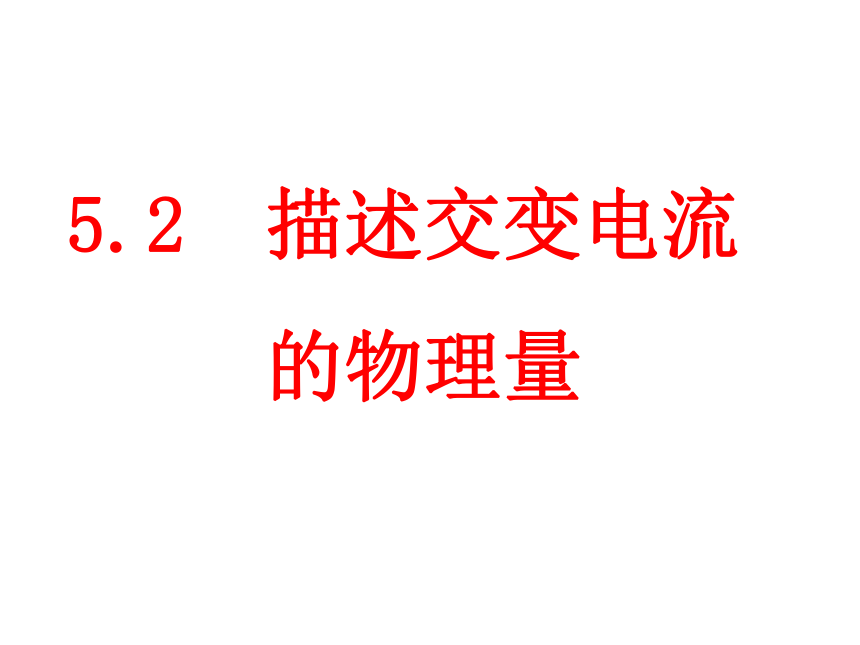

２．瞬时值： u i e5.2 描述交变电流

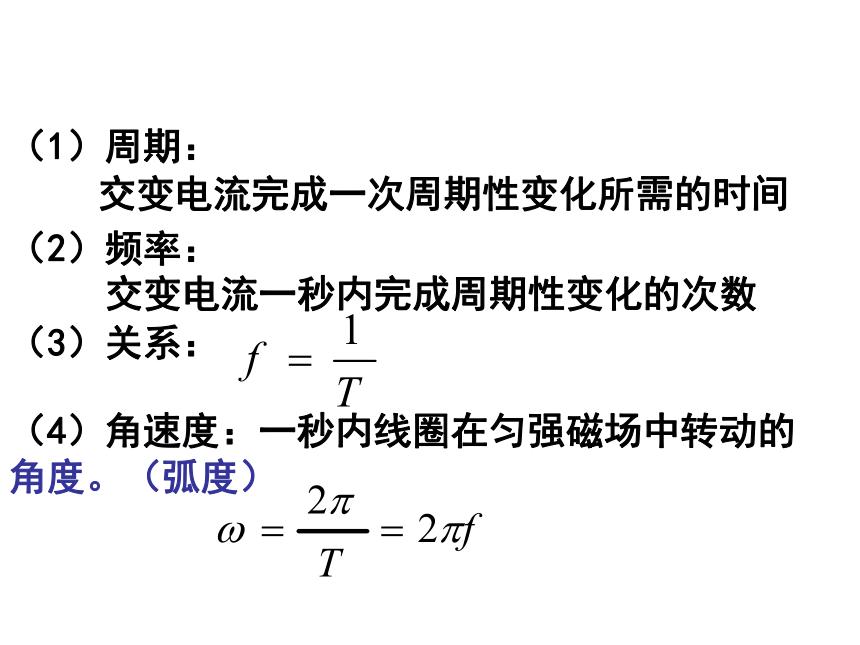

的物理量（1）周期： 交变电流完成一次周期性变化所需的时间（4）角速度：一秒内线圈在匀强磁场中转动的
角度。（弧度） （2）频率：

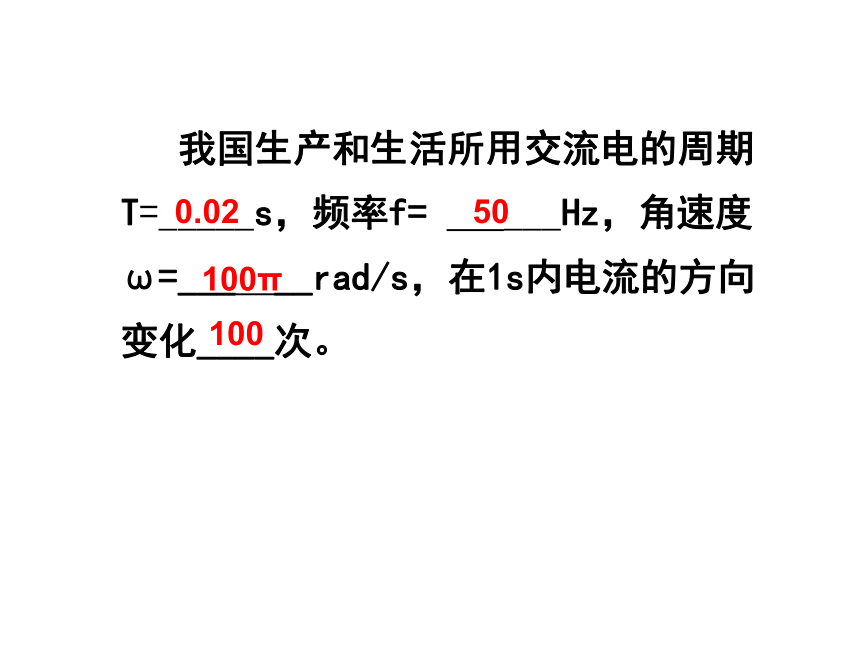

交变电流一秒内完成周期性变化的次数（3）关系： 我国生产和生活所用交流电的周期 T=_____s，频率f= ___Hz，角速度ω=___ __rad/s，在1s内电流的方向
变化____次。0.0250100π100　　

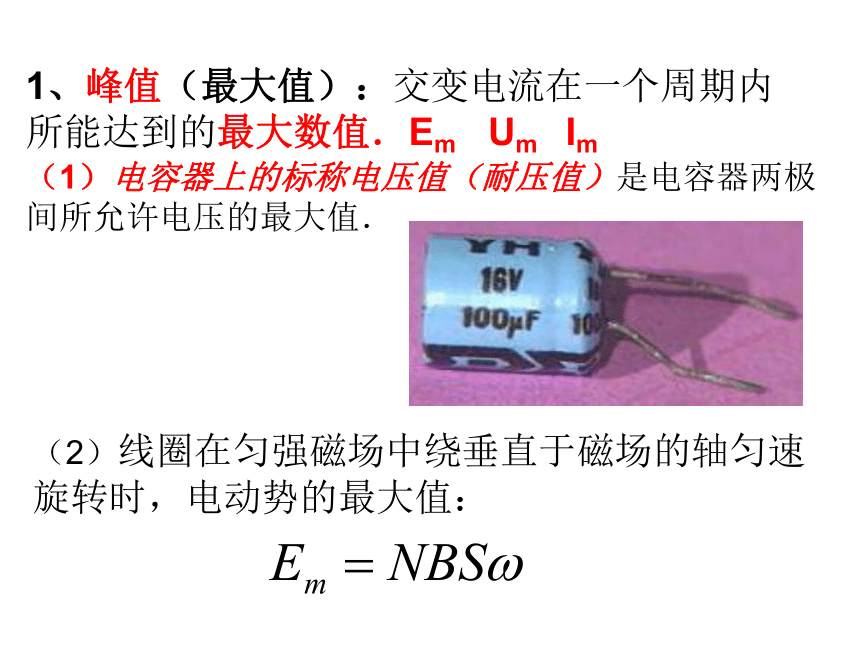

（1）电容器上的标称电压值（耐压值）是电容器两极间所允许电压的最大值．1、峰值（最大值）：交变电流在一个周期内

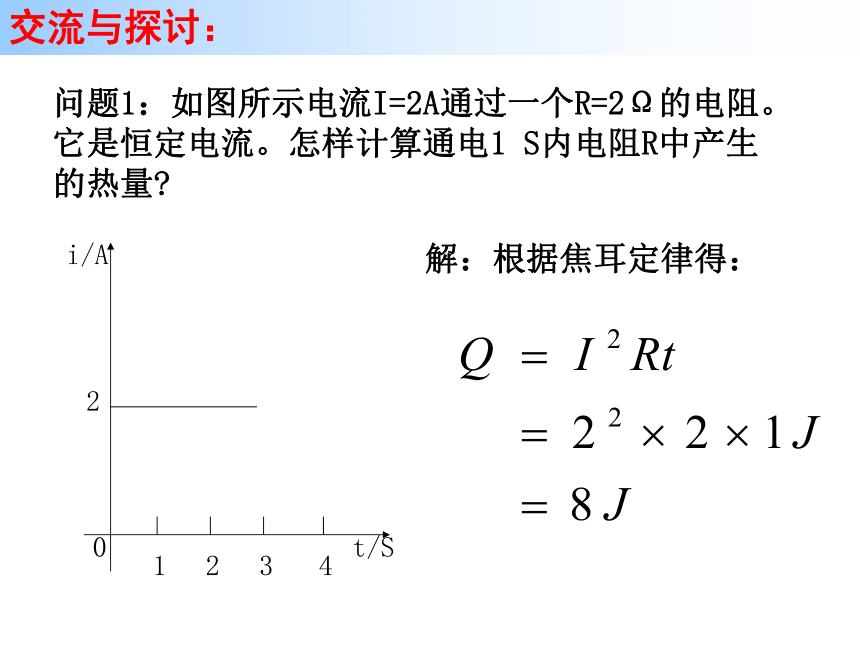

所能达到的最大数值．Em Um Im交流与探讨：交流与探讨：问题2：　如图所示电流I通过一个R=1Ω的电阻。它不是恒定电流。
1. 怎样计算通电1 S内电阻R中产生的热量?
2. 如果有一个大小、方向都不变的恒定电流通过这个电阻R也能在１S内产生同样的热量，这个电流是多大？交流与探讨：解：根据焦耳定律得：１．甲、乙图中电炉烧水,设壶材料相同、水质量相等、水的初温相同．若直流电源用10分钟把水烧开，而第二次用交流电时也用10分钟把水烧开电炉烧水（1）定义：让交流电和恒定电流通过同样的电阻，如果它们在相同时间内，产生热量相等，把恒定电流的值叫交流电的有效值 。（抓三同 ）
（3）正弦交流电的有效值与最大值的关系：（2）物理意义：描述交流电做功或热效应的物理量重点说明：平均值：B、求通过某导体截面的电量一定要用
平均值。注意：峰值（最大值）、有效值、
平均值在应用上的区别。 A、在求交流电的功、功率或电热时必
须用交流电的有效值。 典题探究：【例1】交变电流电压表达式为u=20sin314tV，求这个交变电压的最大值U 、有效值U、周期T、频率f。画出交变电流的u-t图像。 m三、相位
如图5－2－1所示，甲、乙两交流电的表达式分别为：u甲＝Emsinωt；u乙＝Emsin(ωt＋Φ)，其中“________”叫做交变电流的______，Φ是t＝0时的相位，叫做交变电流的________．
图5－2－1ωt＋Φ相位初相位两支交流的__________叫做它们的相位差．例如两支交流电，u1＝Emsin(ωt＋Φ1)，u2＝Emsin(ωt＋Φ2)，它们的__________，但初相位不同，它们的相位差(ωt＋Φ2)－(ωt＋Φ1)＝ _________，是一个常量，等于两个初相之差，不随时间变化，可以说，这两支交变电流的变化规律是相同的，只是__________不同．相位之差频率相同Φ2－Φ1变化步调
