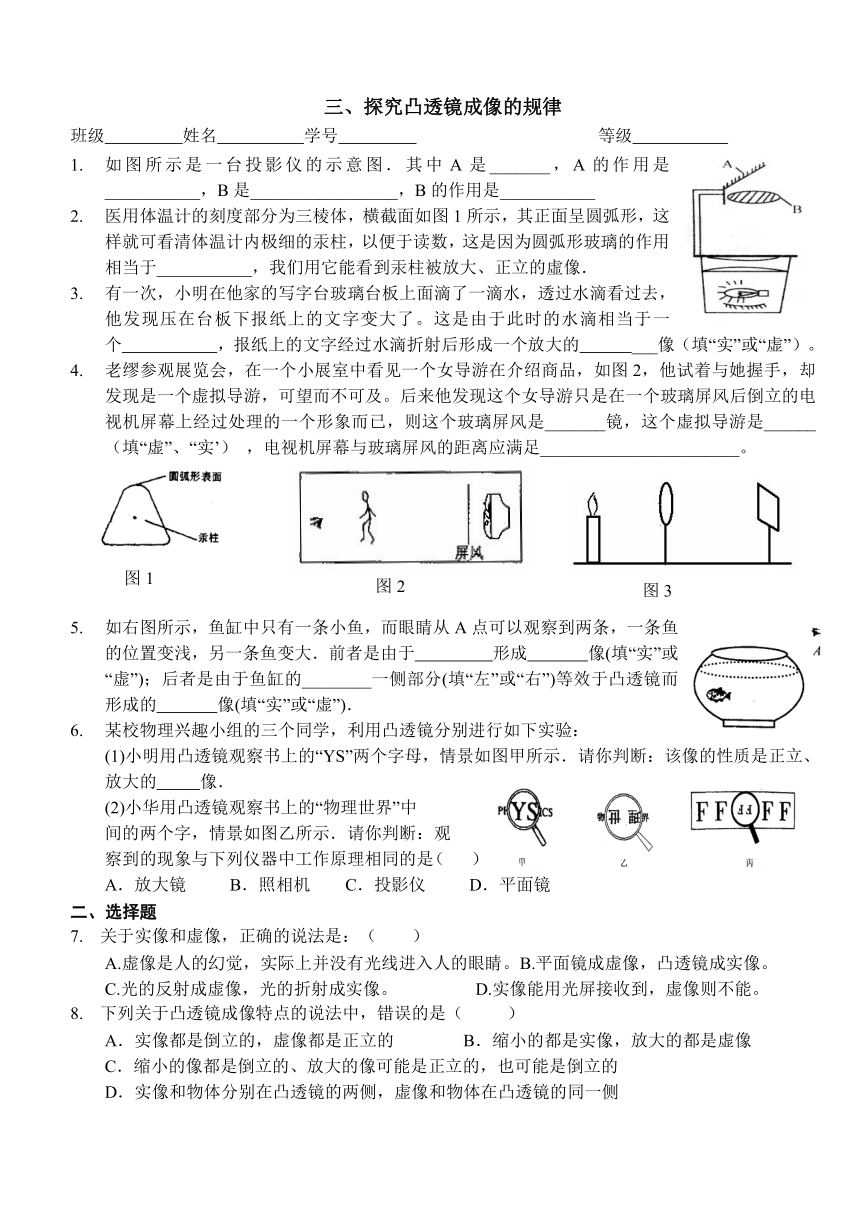

三、探究凸透镜成像的规律
班级 姓名 学号 等级
1. 如图所示是一台投影仪的示意图．其中A是_______，A的作用是___________，B是_________________，B的作用是___________
2. 医用体温计的刻度部分为三棱体，横截面如图1所示，其正面呈圆弧形，这样就可看清体温计内极细的汞柱，以便于读数，这是因为圆弧形玻璃的作用相当于___________，我们用它能看到汞柱被放大、正立的虛像．
3. 有一次，小明在他家的写字台玻璃台板上面滴了一滴水，透过水滴看过去，他发现压在台板下报纸上的文字变大了。这是由于此时的水滴相当于一个 ，报纸上的文字经过水滴折射后形成一个放大的 ___像（填“实”或“虚”）。
4. 老缪参观展览会，在一个小展室中看见一个女导游在介绍商品，如图2，他试着与她握手，却发现是一个虚拟导游，可望而不可及。后来他发现这个女导游只是在一个玻璃屏风后倒立的电视机屏幕上经过处理的一个形象而已，则这个玻璃屏风是_______镜，这个虚拟导游是______（填“虚”、“实’） ，电视机屏幕与玻璃屏风的距离应满足_______________________。
5. 如右图所示，鱼缸中只有一条小鱼，而眼睛从A点可以观察到两条，一条鱼的位置变浅，另一条鱼变大．前者是由于 形成 像(填“实”或“虚”)；后者是由于鱼缸的________一侧部分(填“左”或“右”)等效于凸透镜而形成的 像(填“实”或“虚”)．
6. 某校物理兴趣小组的三个同学，利用凸透镜分别进行如下实验：
(1)小明用凸透镜观察书上的“YS”两个字母，情景如图甲所示．请你判断：该像的性质是正立、放大的 像．
(2)小华用凸透镜观察书上的“物理世界”中
间的两个字，情景如图乙所示．请你判断：观
察到的现象与下列仪器中工作原理相同的是（ ）
A．放大镜 B．照相机 C．投影仪 D．平面镜
二、选择题
7. 关于实像和虚像，正确的说法是：（ ）
A.虚像是人的幻觉，实际上并没有光线进入人的眼睛。B.平面镜成虚像，凸透镜成实像。
C.光的反射成虚像，光的折射成实像。 D.实像能用光屏接收到，虚像则不能。
8. 下列关于凸透镜成像特点的说法中，错误的是（ ）
A．实像都是倒立的，虚像都是正立的 B．缩小的都是实像，放大的都是虚像
C．缩小的像都是倒立的、放大的像可能是正立的，也可能是倒立的
D．实像和物体分别在凸透镜的两侧，虚像和物体在凸透镜的同一侧

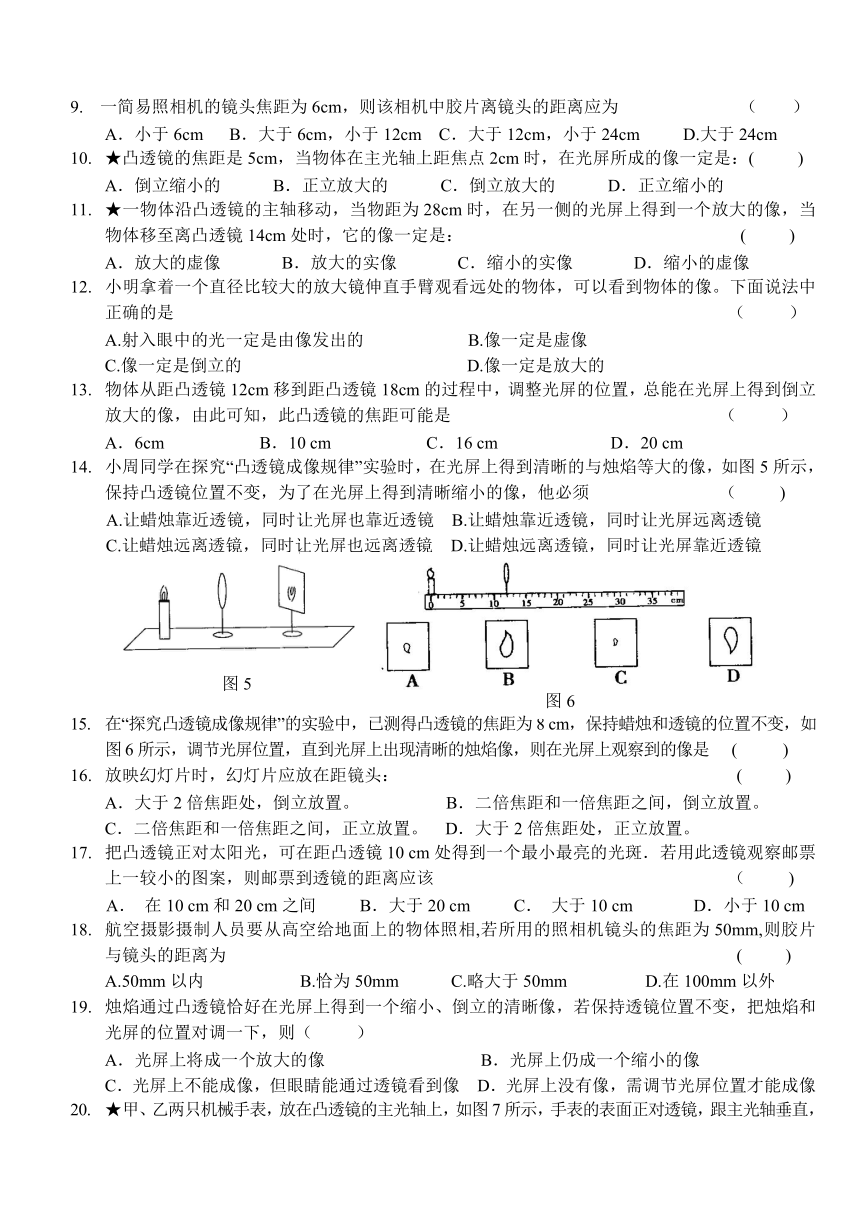

9. 一简易照相机的镜头焦距为6cm，则该相机中胶片离镜头的距离应为 （ ）
A．小于6cm B．大于6cm，小于12cm C．大于12cm，小于24cm D.大于24cm
10. ★凸透镜的焦距是5cm，当物体在主光轴上距焦点2cm时，在光屏所成的像一定是：( )
A．倒立缩小的 B．正立放大的 C．倒立放大的 D．正立缩小的
11. ★一物体沿凸透镜的主轴移动，当物距为28cm时，在另一侧的光屏上得到一个放大的像，当物体移至离凸透镜14cm处时，它的像一定是： ( )
A．放大的虚像 B．放大的实像 C．缩小的实像 D．缩小的虚像
12. 小明拿着一个直径比较大的放大镜伸直手臂观看远处的物体，可以看到物体的像。下面说法中正确的是 （ ）
A.射入眼中的光一定是由像发出的 B.像一定是虚像
C.像一定是倒立的 D.像一定是放大的
13. 物体从距凸透镜12cm移到距凸透镜18cm的过程中，调整光屏的位置，总能在光屏上得到倒立放大的像，由此可知，此凸透镜的焦距可能是 （ ）
A．6cm B．10 cm C．16 cm D．20 cm
14. 小周同学在探究“凸透镜成像规律”实验时，在光屏上得到清晰的与烛焰等大的像，如图5所示，保持凸透镜位置不变，为了在光屏上得到清晰缩小的像，他必须 （ )
A.让蜡烛靠近透镜，同时让光屏也靠近透镜 B.让蜡烛靠近透镜，同时让光屏远离透镜
C.让蜡烛远离透镜，同时让光屏也远离透镜 D.让蜡烛远离透镜，同时让光屏靠近透镜
15. 在“探究凸透镜成像规律”的实验中，已测得凸透镜的焦距为8 cm，保持蜡烛和透镜的位置不变，如图6所示，调节光屏位置，直到光屏上出现清晰的烛焰像，则在光屏上观察到的像是 ( )
16. 放映幻灯片时，幻灯片应放在距镜头： ( )
A．大于2倍焦距处，倒立放置。 B．二倍焦距和一倍焦距之间，倒立放置。
C．二倍焦距和一倍焦距之间，正立放置。 D．大于2倍焦距处，正立放置。
17. 把凸透镜正对太阳光，可在距凸透镜10 cm处得到一个最小最亮的光斑．若用此透镜观察邮票上一较小的图案，则邮票到透镜的距离应该 （ )
A． 在10 cm和20 cm之间 B．大于20 cm C． 大于10 cm D．小于10 cm
18. 航空摄影摄制人员要从高空给地面上的物体照相,若所用的照相机镜头的焦距为50mm,则胶片与镜头的距离为 ( )
A.50mm以内 B.恰为50mm C.略大于50mm D.在100mm以外
19. 烛焰通过凸透镜恰好在光屏上得到一个缩小、倒立的清晰像，若保持透镜位置不变，把烛焰和光屏的位置对调一下，则（ ）
A．光屏上将成一个放大的像 B．光屏上仍成一个缩小的像
C．光屏上不能成像，但眼睛能通过透镜看到像 D．光屏上没有像，需调节光屏位置才能成像
20. ★甲、乙两只机械手表，放在凸透镜的主光轴上，如图7所示，手表的表面正对透镜，跟主光轴垂直，
从透镜的另一侧适当位置观察手表，则下列关于手表秒针旋转方向的说法中，正确的是 ( )
A. 甲表秒针顺时针旋转
B. 甲表秒针逆时针旋转
C. 乙表秒针顺时针旋转，跟直接看表相同
D. 乙表秒针逆时针旋转，但表面上下左右
21. 物体离凸透镜10厘米时，能在光屏上得到一个放大的物体
的像，如果将物距减小为4厘米，移动光屏，在光屏上将 （ ）
A． 得到一个放大的像 B． 得到一个缩小的像 C．. 得到一个等大的像 D． 不能得到像
22. 如图所示，L是凸透镜，OO’是它的主轴，AB是垂直主轴的光源，
P是垂直于主轴的光屏，当光源和光屏到凸透镜的距离相等时，在光
屏上得到清晰的像，如果AB向右移动任意一段距离后，再移动P，
则在P上（ ）
A．总能得到缩小的像 B. 总能得到放大的像
C．可能得到放大的像 D. 可能得到放大的像，也可能得到缩小的像
23. 用水彩笔在磨砂电灯泡的侧面画一个你所喜欢的图案，然后接通电
源，拿一个凸透镜在灯泡和白墙之间移动，下列情况不可能发生的是
A.能在墙上看到倒立、缩小的所画图案的像
B.能在墙上看到倒立、放大的所画图案的像
C.只能在墙上看到放大的所画图案的像 D.不能在墙上看到所画图案的像
24. 图中A为烛焰上一点,A’为A在光屏上的像点,画出a、b经过透镜后的传播方向。
25. 完成下面光路图
26. 通过作图，画出凸透镜的位置以及焦点。
三、实验题
27. 【实验名称】探究凸透镜成像规律
【设计实验与进行实验】
（1）实验器材：刻度尺、蜡烛、王爷爷的放大镜、白色硬塑料板和三个底座；
（2）如图所示，从左到右分别放置 蜡烛、透镜和光屏.
A.香香认为：只需要将三者中心调至同一高度.
B.王爷爷认为：需将三者中心调至同一水平直线上.
其中说法＿＿＿＿正确（填序号）.
正确调整后，不断改变蜡烛与透镜间的距离，并移动光
屏进行实验，所获得的数据如下表：
实验序号 物体到凸透镜的距离/cm 光屏上像到凸透镜的距离/cm
1 40 13.3
2 30 15
3 20 20
4 15 30
5 10 光屏上没有像
6 8 光屏上没有像
【分析与论证】
（1）当凸透镜成实像时，物距增大，像距＿＿＿＿
（2）如图所示，光屏应移至＿＿＿＿区域才能找到清
晰的像.
（3）观察烛焰经凸透镜所成正立、放大的虚像，人眼
应通过凸透镜向＿＿＿观察（填“左”或“右”）.
（4）在整理器材时，香香偶然在透镜上看到了身后景物正立、缩小的像，它的成像原因是光的
＿＿＿＿（填“直线传播”、“反射”或“折射”）.
28. 在探究凸透镜成像规律时，小明用9个红色的发光二极管按“F”字样镶嵌排列在白色方格板上
替代蜡烛作为光源，又用同样的白色方格板做成光屏，实验使用的凸透镜焦距为10cm，实验装置如图甲所示．
（1） 实验时，首先调节光源、凸透镜和光屏的高度，使它们的中
心大致在同一高度上，其目的是 ．
（2） 凸透镜固定在光具座零刻度线上，小明将光源移至40cm时，
在光屏上出现倒立、缩小的 （选填“实”或“虚”）像；如果小
明将光源移至8cm刻度时，他通过凸透镜看到光源的 （选填“倒立”或“正立”）、放大的虚像．
（3）同学们对小明使用的实验装置进行如下评价，其中错误的是（ ）
A．与烛焰相比，实验使用的光源不会晃动，光屏上所成的像比较稳定
B．光源镶嵌在白色方格板上，用同样的白色方格板做光屏，便于比较像与物的大小
C．零刻度线刻在光具座标尺的中央，可直接测出物距和像距
D．若凸透镜的焦距未知，则利用此实验装置不能测量凸透镜的焦距
（4）光源“F”放在15cm处，其大小如图乙所示，凸透镜固定在光具座零刻度线上．如果用遮光罩将凸透镜的上半部分罩住，则光屏上所成的像
参考答案：
1、平面镜 改变光路 凸透镜 成像
2、凸透镜
3、凸透镜 虚像
4、凸透镜 虚 f5、折射 虚 右 虚
6、虚 C
7、D
8、B
9、B
10、C
11、A
12、C
13、B
14、D
15、D
16、B
17、D
18、C
19、A
20、A
21、D
22、B
23、C
27、B 减小 B 左 反射
28、使像成在光屏中央 实 正立 D C
