第4章第7节 电路分析与应用 精编精练

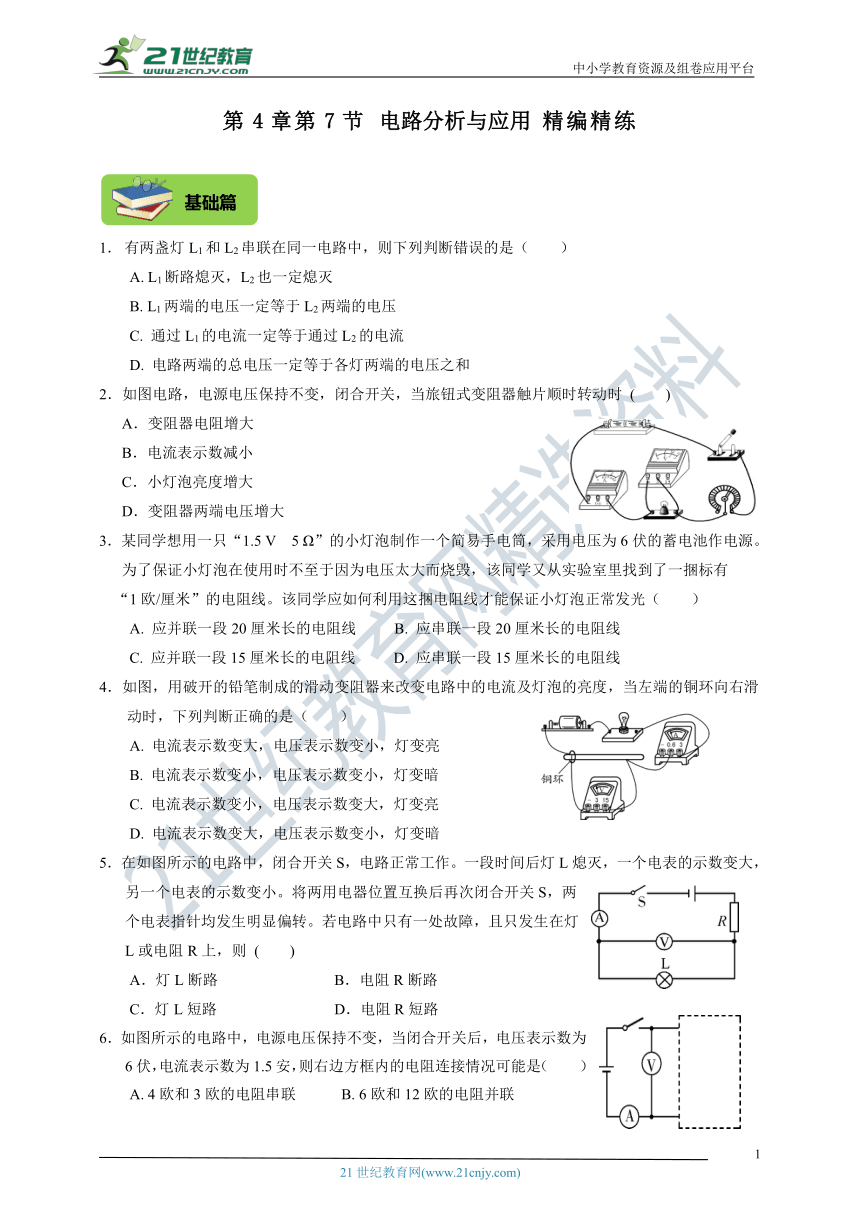

1.有两盏灯L1和L2串联在同一电路中,则下列判断错误的是(  )
A. L1断路熄灭,L2也一定熄灭
B. L1两端的电压一定等于L2两端的电压
C. 通过L1的电流一定等于通过L2的电流
D. 电路两端的总电压一定等于各灯两端的电压之和
2.如图电路,电源电压保持不变,闭合开关,当旅钮式变阻器触片顺时转动时 ( )
A.变阻器电阻增大
B.电流表示数减小
C.小灯泡亮度增大
D.变阻器两端电压增大
3.某同学想用一只“1.5 V 5 Ω”的小灯泡制作一个简易手电筒,采用电压为6伏的蓄电池作电源。为了保证小灯泡在使用时不至于因为电压太大而烧毁,该同学又从实验室里找到了一捆标有
“1欧/厘米”的电阻线。该同学应如何利用这捆电阻线才能保证小灯泡正常发光(  )
A. 应并联一段20厘米长的电阻线 B. 应串联一段20厘米长的电阻线
C. 应并联一段15厘米长的电阻线 D. 应串联一段15厘米长的电阻线
4.如图,用破开的铅笔制成的滑动变阻器来改变电路中的电流及灯泡的亮度,当左端的铜环向右滑动时,下列判断正确的是(  )
A. 电流表示数变大,电压表示数变小,灯变亮
B. 电流表示数变小,电压表示数变小,灯变暗
C. 电流表示数变小,电压表示数变大,灯变亮
D. 电流表示数变大,电压表示数变小,灯变暗
5.在如图所示的电路中,闭合开关S,电路正常工作。一段时间后灯L熄灭,一个电表的示数变大,另一个电表的示数变小。将两用电器位置互换后再次闭合开关S,两个电表指针均发生明显偏转。若电路中只有一处故障,且只发生在灯L或电阻R上,则 ( )
A.灯L断路 B.电阻R断路
C.灯L短路 D.电阻R短路
6.如图所示的电路中,电源电压保持不变,当闭合开关后,电压表示数为6伏,电流表示数为1.5安,则右边方框内的电阻连接情况可能是(  )
A. 4欧和3欧的电阻串联 B. 6欧和12欧的电阻并联
C. 10欧和5欧的电阻串联 D. 8欧和6欧的电阻并联

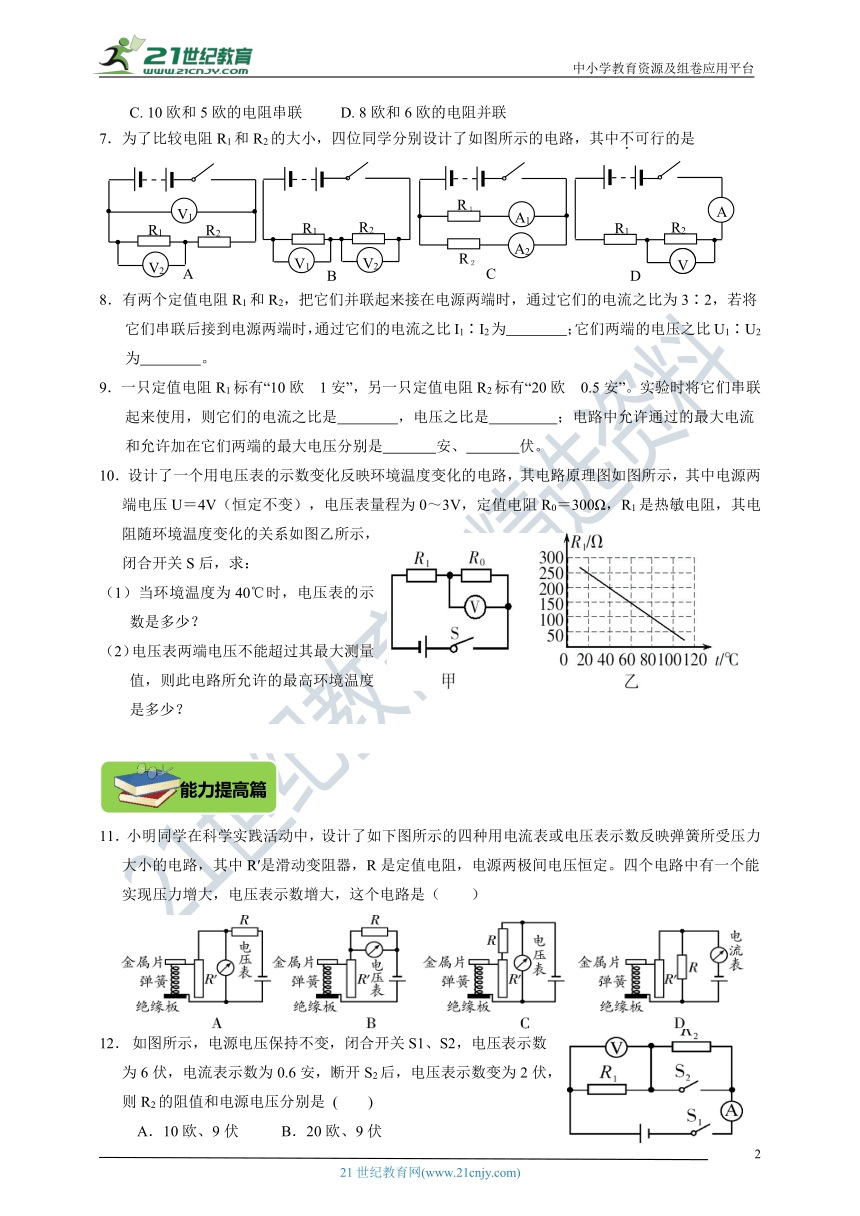

7.为了比较电阻R1和R2的大小,四位同学分别设计了如图所示的电路,其中不可行的是
8.有两个定值电阻R1和R2,把它们并联起来接在电源两端时,通过它们的电流之比为3∶2,若将它们串联后接到电源两端时,通过它们的电流之比I1∶I2为    ;它们两端的电压之比U1∶U2为    。
9.一只定值电阻R1标有“10欧 1安”,另一只定值电阻R2标有“20欧 0.5安”。实验时将它们串联起来使用,则它们的电流之比是 ,电压之比是 ;电路中允许通过的最大电流和允许加在它们两端的最大电压分别是 安、 伏。
10.设计了一个用电压表的示数变化反映环境温度变化的电路,其电路原理图如图所示,其中电源两端电压U=4V(恒定不变),电压表量程为0~3V,定值电阻R0=300Ω,R1是热敏电阻,其电阻随环境温度变化的关系如图乙所示,闭合开关S后,求:
(1)当环境温度为40℃时,电压表的示数是多少?
(2)电压表两端电压不能超过其最大测量值,则此电路所允许的最高环境温度是多少?


11.小明同学在科学实践活动中,设计了如下图所示的四种用电流表或电压表示数反映弹簧所受压力大小的电路,其中R′是滑动变阻器,R是定值电阻,电源两极间电压恒定。四个电路中有一个能实现压力增大,电压表示数增大,这个电路是(  )
12.如图所示,电源电压保持不变,闭合开关S1、S2,电压表示数为6伏,电流表示数为0.6安,断开S2后,电压表示数变为2伏,则R2的阻值和电源电压分别是 ( )
A.10欧、9伏 B.20欧、9伏
C.20欧、6伏 D.10欧、6伏

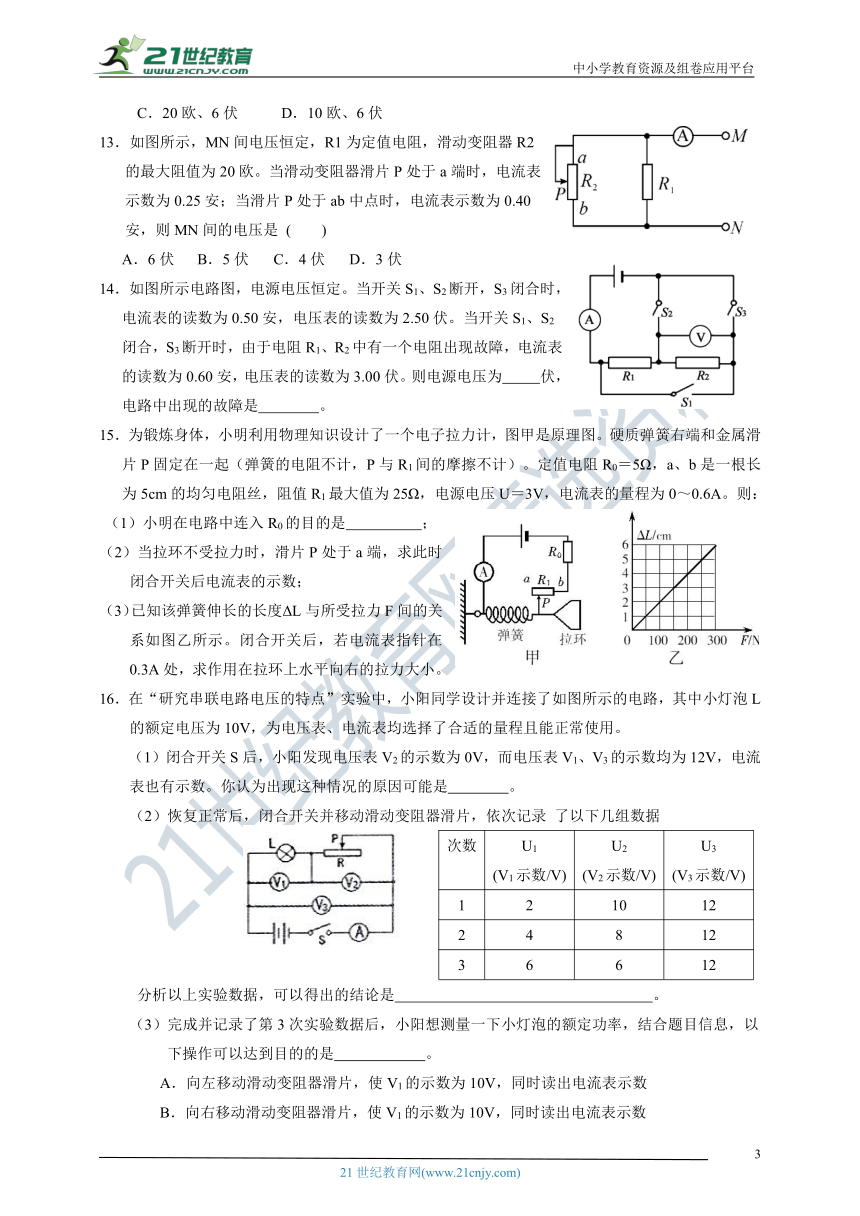

13.如图所示,MN间电压恒定,R1为定值电阻,滑动变阻器R2的最大阻值为20欧。当滑动变阻器滑片P处于a端时,电流表示数为0.25安;当滑片P处于ab中点时,电流表示数为0.40安,则MN间的电压是 ( )
A.6伏 B.5伏 C.4伏 D.3伏
14.如图所示电路图,电源电压恒定。当开关S1、S2断开,S3闭合时, 电流表的读数为0.50安,电压表的读数为2.50伏。当开关S1、S2闭合,S3断开时,由于电阻R1、R2中有一个电阻出现故障,电流表的读数为0.60安,电压表的读数为3.00伏。则电源电压为 伏,电路中出现的故障是 。
15.为锻炼身体,小明利用物理知识设计了一个电子拉力计,图甲是原理图。硬质弹簧右端和金属滑片P固定在一起(弹簧的电阻不计,P与R1间的摩擦不计)。定值电阻R0=5Ω,a、b是一根长为5cm的均匀电阻丝,阻值R1最大值为25Ω,电源电压U=3V,电流表的量程为0~0.6A。则:
(1)小明在电路中连入R0的目的是 ;
(2)当拉环不受拉力时,滑片P处于a端,求此时闭合开关后电流表的示数;
(3)已知该弹簧伸长的长度ΔL与所受拉力F间的关系如图乙所示。闭合开关后,若电流表指针在0.3A处,求作用在拉环上水平向右的拉力大小。
16.在“研究串联电路电压的特点”实验中,小阳同学设计并连接了如图所示的电路,其中小灯泡L的额定电压为10V,为电压表、电流表均选择了合适的量程且能正常使用。21m
  (1)闭合开关S后,小阳发现电压表V2的示数为0V,而电压表V1、V3的示数均为12V,电流表也有示数。你认为出现这种情况的原因可能是    。
(2)恢复正常后,闭合开关并移动滑动变阻器滑片,依次记录 了以下几组数据21*
次数 U1(V1示数/V) U2(V2示数/V) U3(V3示数/V)
1 2 10 12
2 4 8 12
3 6 6 12
分析以上实验数据,可以得出的结论是         。
(3)完成并记录了第3次实验数据后,小阳想测量一下小灯泡的额定功率,结合题目信息,以下操作可以达到目的的是     。21*om
  A.向左移动滑动变阻器滑片,使V1的示数为10V,同时读出电流表示数
  B.向右移动滑动变阻器滑片,使V1的示数为10V,同时读出电流表示数
  C.向左移动滑动变阻器滑片,使V2的示数为2V,同时读出电流表示数
    D.向左移动滑动变阻器滑片,使V2的示数为2V,同时读出电流表示数

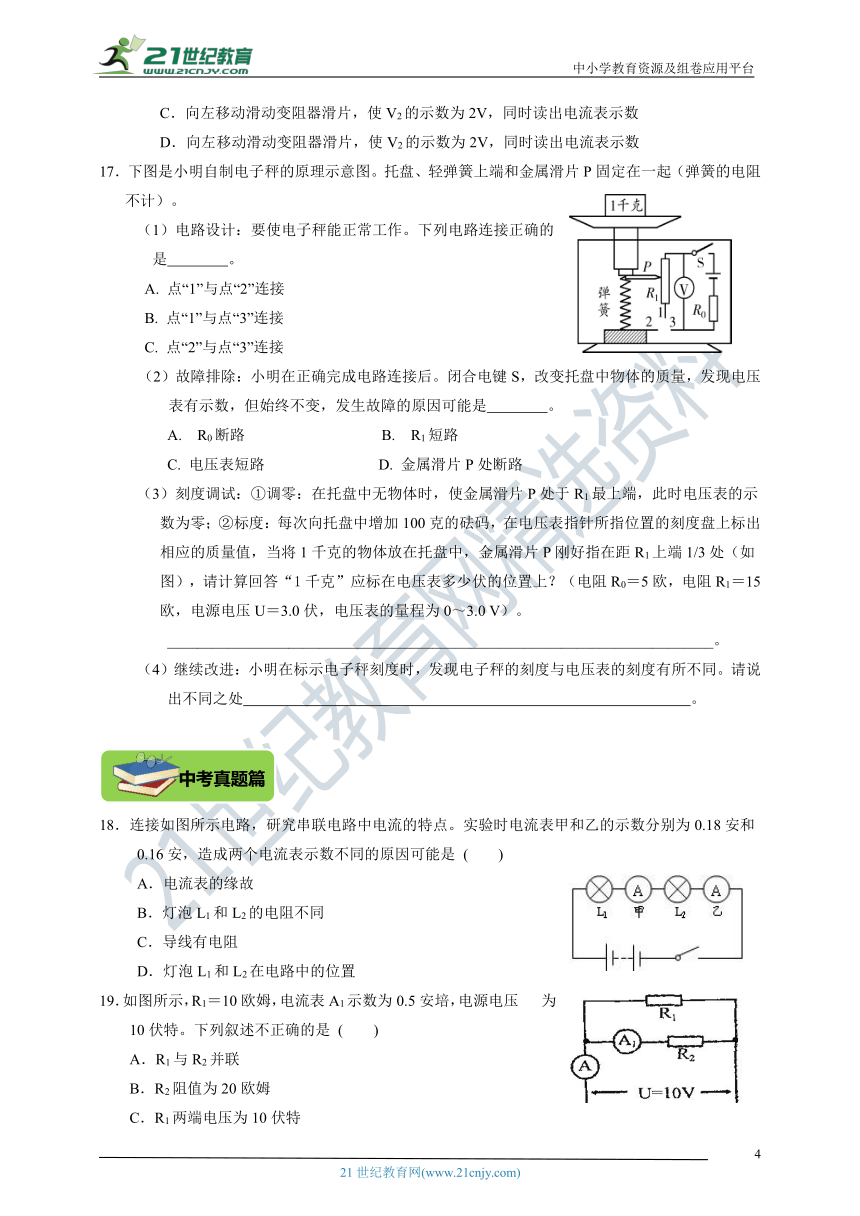

17.下图是小明自制电子秤的原理示意图。托盘、轻弹簧上端和金属滑片P固定在一起(弹簧的电阻不计)。
(1)电路设计:要使电子秤能正常工作。下列电路连接正确的 是    。
A. 点“1”与点“2”连接
B. 点“1”与点“3”连接
C. 点“2”与点“3”连接
(2)故障排除:小明在正确完成电路连接后。闭合电键S,改变托盘中物体的质量,发现电压表有示数,但始终不变,发生故障的原因可能是    。
A. R0断路 B. R1短路
C. 电压表短路 D. 金属滑片P处断路
(3)刻度调试:①调零:在托盘中无物体时,使金属滑片P处于R1最上端,此时电压表的示数为零;②标度:每次向托盘中增加100克的砝码,在电压表指针所指位置的刻度盘上标出相应的质量值,当将1千克的物体放在托盘中,金属滑片P刚好指在距R1上端1/3处(如图),请计算回答“1千克”应标在电压表多少伏的位置上?(电阻R0=5欧,电阻R1=15欧,电源电压U=3.0伏,电压表的量程为0~3.0 V)。
________________________________________________________________________。
(4)继续改进:小明在标示电子秤刻度时,发现电子秤的刻度与电压表的刻度有所不同。请说出不同之处                        。


18.连接如图所示电路,研究串联电路中电流的特点。实验时电流表甲和乙的示数分别为0.18安和0.16安,造成两个电流表示数不同的原因可能是 (  )
A.电流表的缘故
B.灯泡L1和L2的电阻不同
C.导线有电阻
D.灯泡L1和L2在电路中的位置
19.如图所示,R1=10欧姆,电流表A1示数为0.5安培,电源电压 为10伏特。下列叙述不正确的是 ( )
A.R1与R2并联
B.R2阻值为20欧姆
C.R1两端电压为10伏特
D.电流表A的示数为1.0安培
20.如图电路,若甲、乙均为电流表时,断开开关S,两电流表读数
I甲∶I乙=2∶3。若甲、乙均为电压表时,闭合开关S,则两电压表读数U甲∶U乙=( )
A. 2∶3 B. 3∶2
C. 3∶1 D. 1∶3
21.如图甲所示,电源电压为U保持不变,R0为定值电阻。闭合开关,电流表A的示数为I,电压表V1的示数U1,电压表V2的示数为U2。移动滑动变阻器得到在不同电流下的U1-I图线和U2-I图线,如图乙所示。
(1)随着电路中电流的增大,电压表V1的示数 U1 ,电压表V2的示数U2 ;(填“减小”或“增大”)
(2)在U—I坐标中两条图线在Q点相交,此状态滑动变阻器连入电路的阻值是 Ω;
(3)请根据图像求电源电压U和定值电阻R0的阻值。
22.在“研究串联电路电压特点”的实验中,某同学进行了如下探究。




【实验步骤】
①连接好如图所示电路,闭合开关观察两灯发光情况;
②分别用电压表测灯L1、L2和电源两端电压,并将读数记录在表内。
请你在答题卷中用笔画线代替导线,将电压表接入电路中,测出电源电压。
【得出结论】比较表中数据可知:串联电路的总电压等于各分电压之和。
【反思交流】要使上述结论更具普遍性,同学们讨论了以下三种方案:
方案甲:反复断开、闭合开关,测出各电压值;
方案乙:换不同规格的灯泡,测出各电压值;
方案丙:增加电池节数,测出各电压值。
以上三种方案,你认为不可行的是 ▲ 。
23.甲为探究并联电路电流规律的实验电路图。

位置 A B C
电流(A) 0.18 0.18 0.36


(1)若要测量干路电流,则电流表应串联在甲图中的 处(选填“A”、“B”或“C”)。
(2)若要测量A处的电流,在连好电路闭合开关前,发现电流表指针位置如图乙所示。调整正确后闭合开关,发现指针又偏向图乙位置,其原因是?? ??? 。
(3)纠正(2)中错误后,测出A、B、C三处的电流值如上表。由此得出结论:并联电路中,干路电流等于各支路电流之和,且各支路的电流相等。这个实验在设计方案上还存在的不足之处是:? ?(写出一条)。
24.甲图为升降机电路的部分原理图。电源电压恒为6V,R0为定值电阻,电压表量程为0~3V,压敏电阻R1的阻值与所受压力大小的关系如图乙所示。
(1)压敏电阻不受压力时,电压表示数为2V, 定值电阻R0的电阻为多少?
(2)在电路正常工作时,此压敏电阻能承受的 最大压力为多少?
(3)在不改变电表的条件下,要增大压敏电阻的承压范围,应如何调整?(写出一条)
(4)若在升降机底板上放置一个物块,静止时电压表示数为U0,当升降机匀速下降时,电压表示数 (选填“大于”、“等于”或“小于”)U0。
25.如图所示,将滑动变阻器的滑片P移向M端,闭合开关S,表的示数为1.0安,表的示数为6伏;滑片P移向N端,闭合开关S,表的示数为2伏。求:
(1) 电源电压及电阻R0的阻值;
(2) 滑动变阻器的最大阻值。










参考答案
基础篇答案
1、B 2、C 3、D 4、A 5、C 6、B 7、D
8、1∶1, 2∶3
9、1∶1, 1∶2, 0.5, 15
10、(1)40℃时 R1=200欧, 串联 Uo / U总=R0 / (R0+ R1) Uo = 2.4V
(2)Uo = 3V ,U1= 4V-3V =1V, R1/ R0=U1/ Uo , R1=100欧,查图为80℃

能力提高篇答案
11、A 12、C 13、D
14、 3.00(或3.0或3) 电阻R1断路
15、(1)保护电路 (2)0.1A (3)200N
16、(1)滑动变阻器短路(或R短路;电压表V2被短路;滑动变阻器滑片滑在最左端;接线连在金属杆两端等)
(2)串联电路两端总电压等于各串联导体两端电压之和(或U总=U1+U2)
(3) A C
17、(1)C  (2)D  (3)“1千克”应标在电压表1.5伏的位置上
(4)两者的刻度不同,电压表的刻度均匀,而电子秤刻度不均匀
【解析】(1)要使电子秤能正常工作,即质量变化时,能引起连入电路的电阻发生变化,从而使电压表的示数变化,就只能将点“3”与点“2”连接;
(2)电压表有示数,但始终不变,其原因应该是R0短路或滑片P处断路,此时电压表测电源的电压,故D符合题意;
(3)1千克的物体在托盘中,金属滑片P刚好指在距R1上端处,连入电阻R=×15欧=5欧,电路中的电流I===0.3安,R1两端的电压U1=IR=0.3安×5欧=1.5伏;
(4)由上知,R1两端的电压U1=,即U1与R1的关系不是成正比的,反映在刻度上是不均匀的,而电压表的刻度是均匀的,所以它们是不同的。

中考真题篇答案
18、A 19、D 20、C
21、(1)减小 增大 (2)0
(3)电源电压为4.5V,电阻R0的阻值为1Ω。C
22、画线如图;
方案甲。
23、(1)C;???
(2)电流表“+”“-”接线柱接反;
(3)用同一规格的灯泡或只测量得到一组实验数据(应该选用不同规格的灯泡或应该测量多组数据也行)。
24、(1)压敏电阻不受压力时,R1=200Ω, U1=U-U0=6V-2V= 4V
I=U1/R1=4v/200Ω=0.02A R0=U0/I=2v/0.02A=100Ω
(2)要使压敏电阻所受压力最大,其阻值最小,在不烧坏电表条件下,电压表示数为3V,
U1?= U-U,0=6V-3V=3V I?=U0?/R0=3V/100Ω=0.03A
R1= U1?/ I?=3V/0.03A=100Ω
据图可知:R1=100Ω时,F=2500N
(3)适当减小R0阻值或减小电源电压或串联一个电阻;
(4)等于。
25、(1)由电路图可知,滑片移到M端时,R连入阻值为0,只有定值电阻接入电路,电压表测电源电压:U=UV=6伏,I0=IA=1.0安,由I=变形可得R0的阻值:R0===6欧
(2)滑片在N端时,滑动变阻器阻值全部接入电路,R与R0串联接入电路,电压表测R0两端电压,电流:I′===安,滑动变阻器最大阻值:R滑最大====12欧
