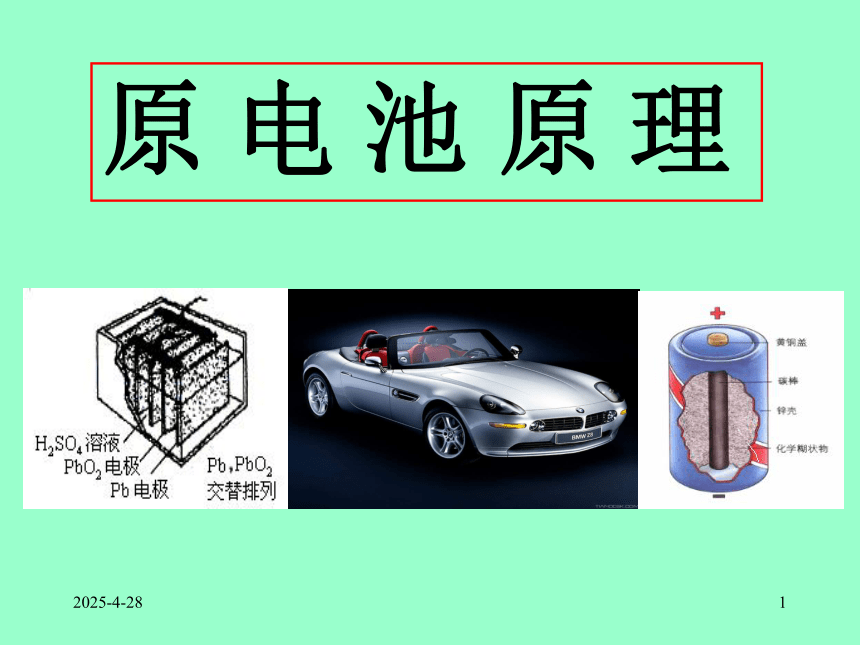

课件17张PPT。2019/2/281原 电 池 原 理2019/2/282 原电池原理1.

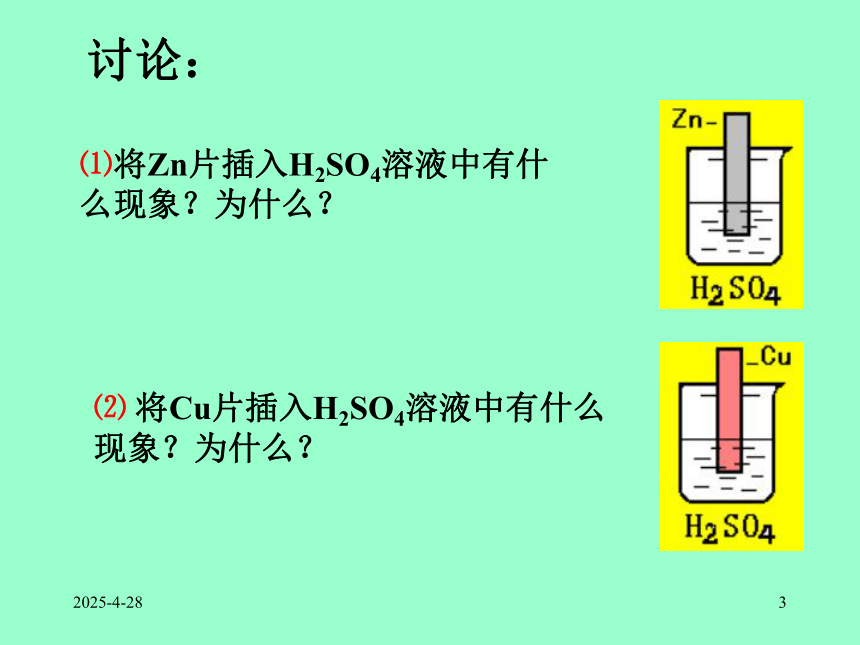

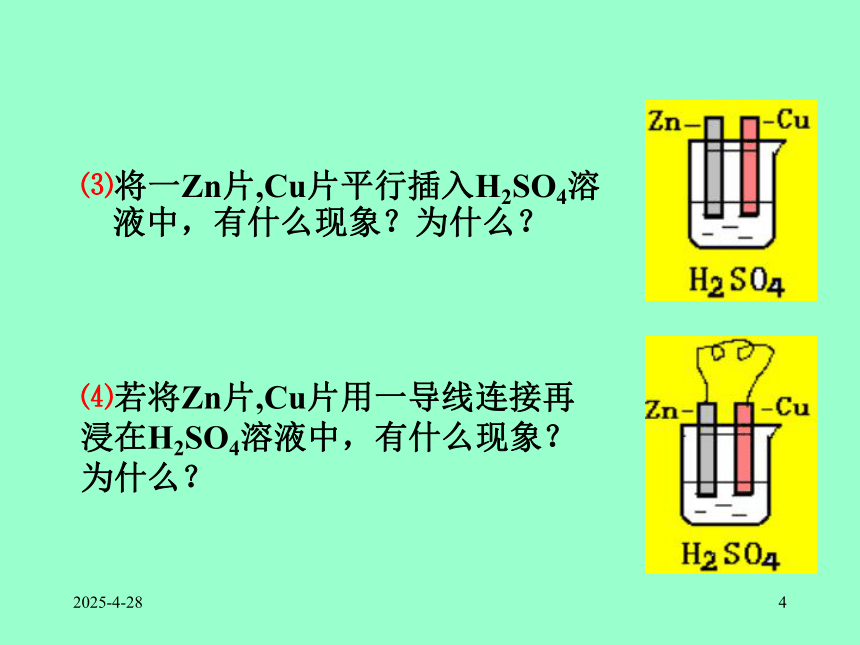

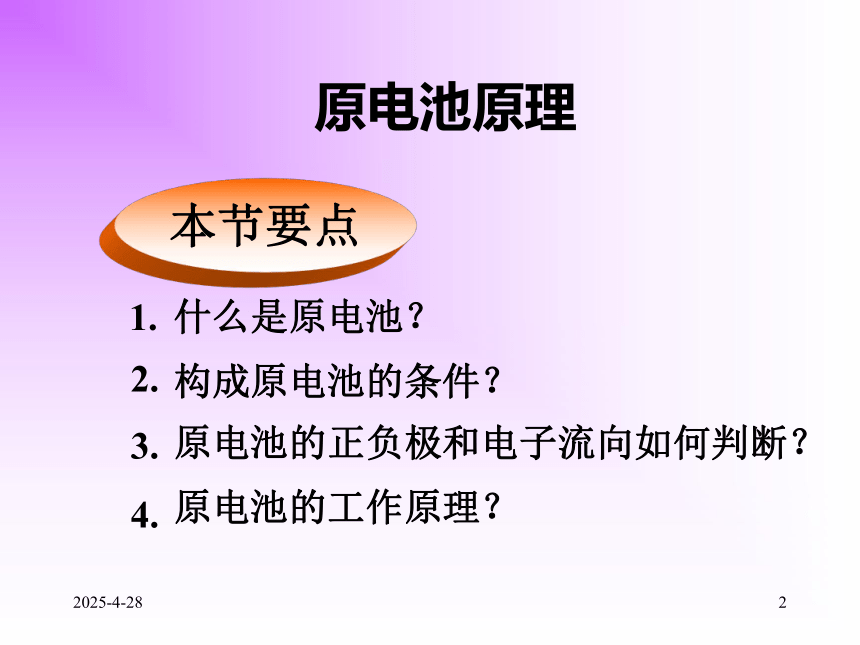

本节要点构成原电池的条件？3.原电池的工作原理？什么是原电池？4.原电池的正负极和电子流向如何判断？2.2019/2/283⑴将Zn片插入H2SO4溶液中有什么现象？为什么？⑵ 将Cu片插入H2SO4溶液中有什么现象？为什么？讨论：2019/2/284⑷若将Zn片,Cu片用一导线连接再浸在H2SO4溶液中，有什么现象？为什么？
⑶将一Zn片,Cu片平行插入H2SO4溶液中，有什么现象？为什么？

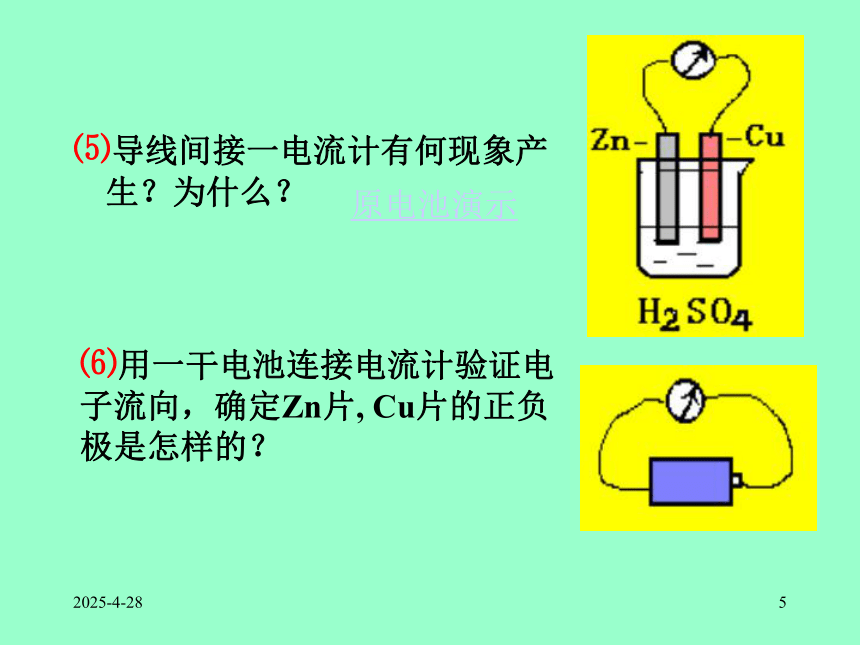

2019/2/285⑸导线间接一电流计有何现象产生？为什么？
⑹用一干电池连接电流计验证电子流向，确定Zn片, Cu片的正负极是怎样的？原电池演示2019/2/2861

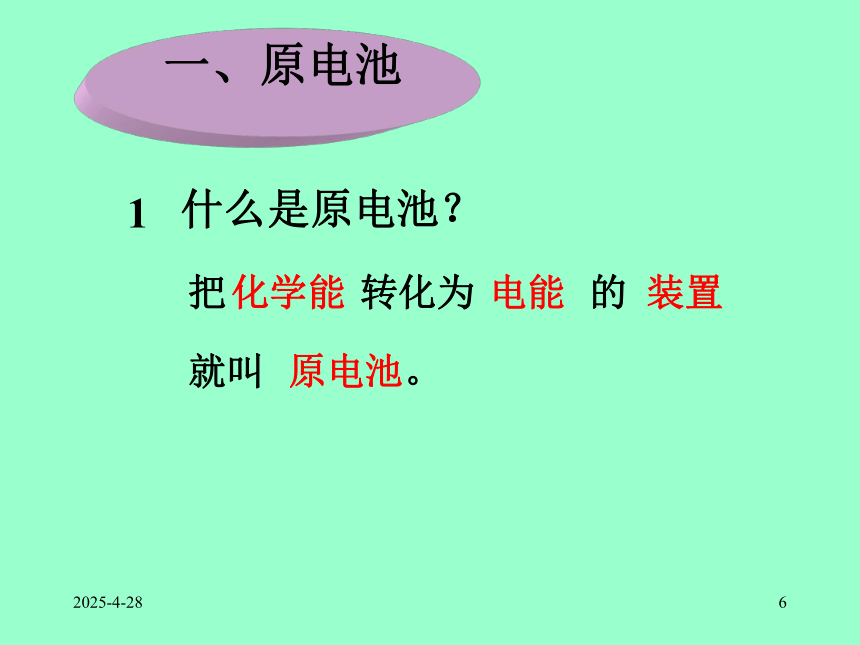

化学能转化为的装置就叫原电池。把电能什么是原电池？一、原电池
2019/2/2872.构成原电池的条件是什么？(1)有两个相连的电极
?导体；
?相连的形式可以多种多样的；
?电极材料可以多种多样。
两种活泼不同的金属。
一种金属与一种非金属（如石墨）。
也可以两电极都是其它材料。哪种是负极？电极本身都参与反应吗？哪个是负极？电极本身参与反应吗？哪个是负极？电极本身一定参与反应吗？2019/2/288(3)在电极表面上能发生自发进行的氧化还原反应。（必定是放热反应）正极、负极、电解质溶液构成闭合回路(2)两电极都接触电解质溶液（酸、碱、盐）把化学能转化为电能的装置。闭合电路电极相连接触电解质溶液自发的氧化还原反应分两处进行2019/2/2893、简单原电池的正负极和电子流向如何判断？ 负极（–）： 电 子电 流是不活泼金属或非金属，正极（+）：是活泼金属，本身失去电子，发生氧化反应。进电子 ，本身不反应，得电子发生还原反应。是溶液中的阳离子要用到金属活动性顺序表：注意：K,Ca,Na,Mg,Al,Zn,Fe,Sn,Pb,(H),Cu,Hg,Ag,Pt,Au…活泼性，还原性依次 减弱。2019/2/28104、原电池的工作原理什么？2019/2/2811氧化反应Zn-2e=Zn2+ 铜锌原电池电解质溶液失e，沿导线传递，有电流产生还原反应2H++2e- =H2↑阴离子阳离子总反应：负极正极 2H++2e- =H2↑Zn-2e- =Zn2+Zn+2H+=Zn2++H2↑Zn+H2SO4=ZnSO4+H2↑(离子方程式）（化学方程式）电极反应正极：负极：（氧化反应）（还原反应）阳离子2019/2/2812 ②正负两极上进出电子总数相等，根据电子守恒原理可进行许多有关电极反应的计算。 ③原电池反应跟直接反应差别：
反应速率加快；一般只有一个电极直接参加反应。 ①原电池的工作原理是将氧化还原反应分在正（还原）、负（氧化）两极进行，负极上失去的电子流入正极，从而产生电流。明确以下几点 ④利用原电池原理 可制作各种电池，如干电池、铅蓄电池、银锌电池、锂电池、氢氧燃料电池……。2019/2/2813练习⒈判断下列哪些装置构成了原电池？若不是，请说明理由；若是，请指出正负极名称，并写出电极反应式.①②③(×)(×)(∨)2H++2e-＝H2↑负极：总反应：正极：Zn－2e-＝Zn2+Zn+2H+＝Zn2++H2↑
2019/2/2814⑤④(∨)(∨)负极：正极：总反应：正极：负极：总反应：Zn－2e- ＝Zn2+2H++2e- ＝H2↑Zn+2H+＝Zn2++H2↑Fe－2e - ＝Fe2+Cu2++2e- ＝CuFe+Cu2+＝Fe2++CuFe+CuSO4＝Cu+FeSO42019/2/2815⑥(×)2019/2/28162.如图所示，在铁圈和银圈的焊接处，用一根棉线将其悬在盛水的烧杯中，使之平衡；小心的向烧杯中央滴入CuSO4溶液，片刻后可观察到的现象是3.试将下列两个氧化还原反应分别设计成两个原电池⑴Zn + 2AgNO3=Zn(NO3)2+2Ag⑵2Fe3++Fe=3Fe2+( D )( Zn∣AgNO3∣C )( Fe∣Fe2(SO4)3∣C )A. 铁圈和银圈左右摇摆不定；
B. 保持平衡状态；
C. 铁圈向下倾斜；
D. 银圈向下倾斜；2019/2/2817本节要点:
1，原电池概念。
2，构成原电池的条件。
3，原电池的正负极和电子流向判断。
4，原电池的工作原理。小 结
