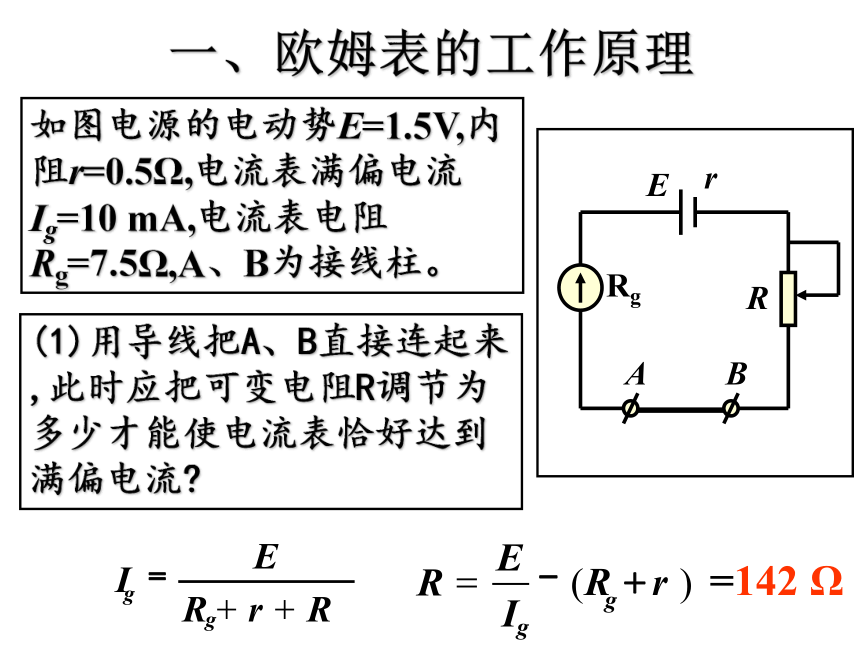

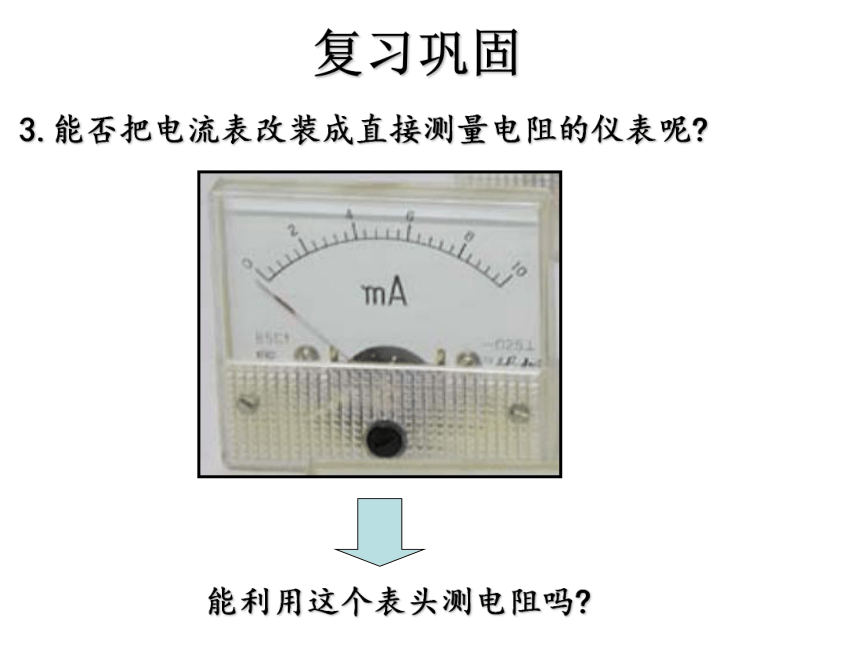

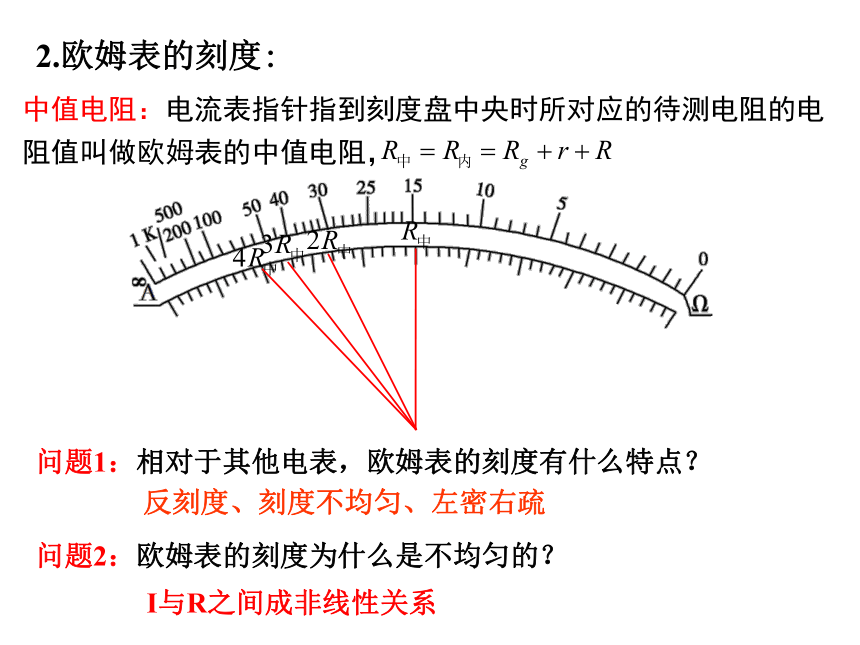

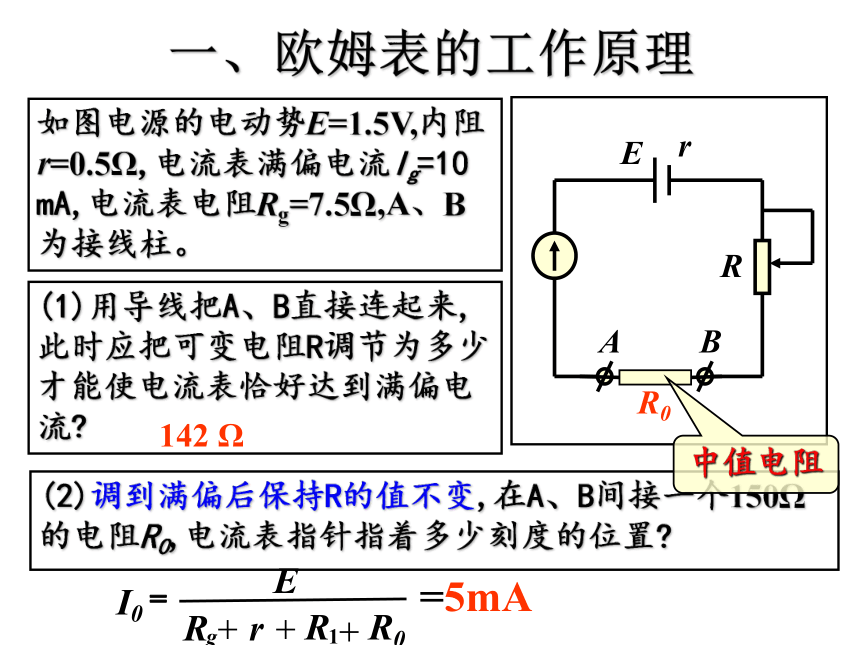

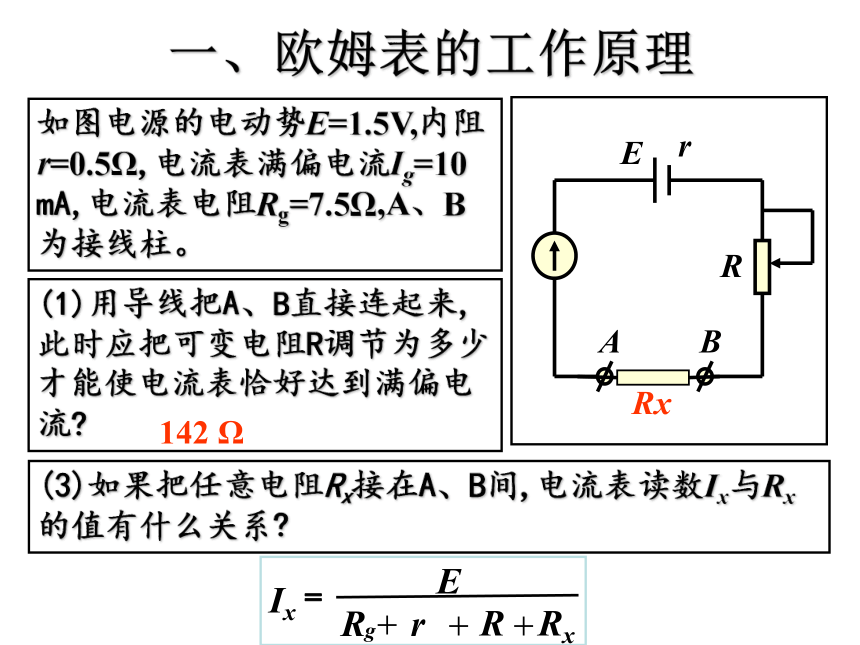

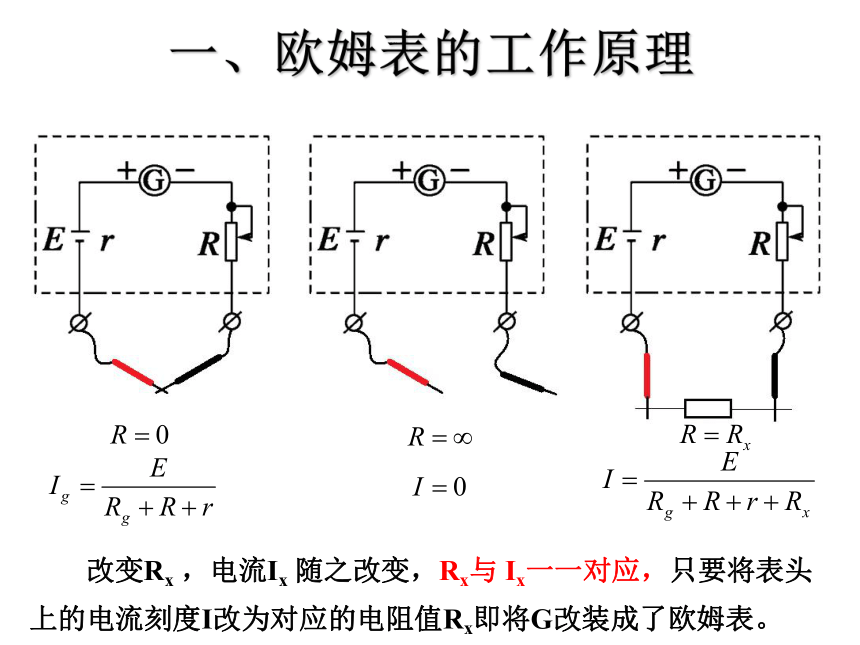

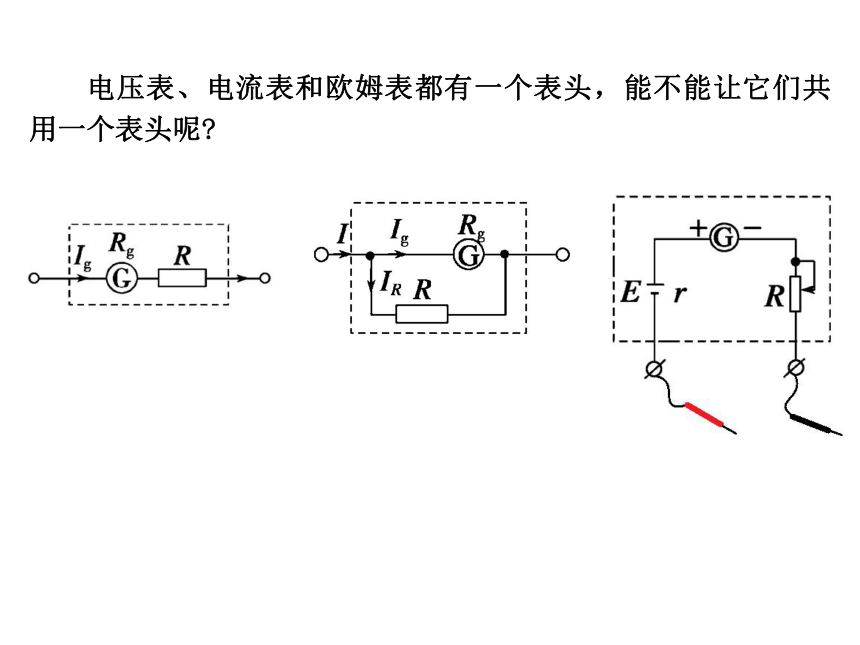

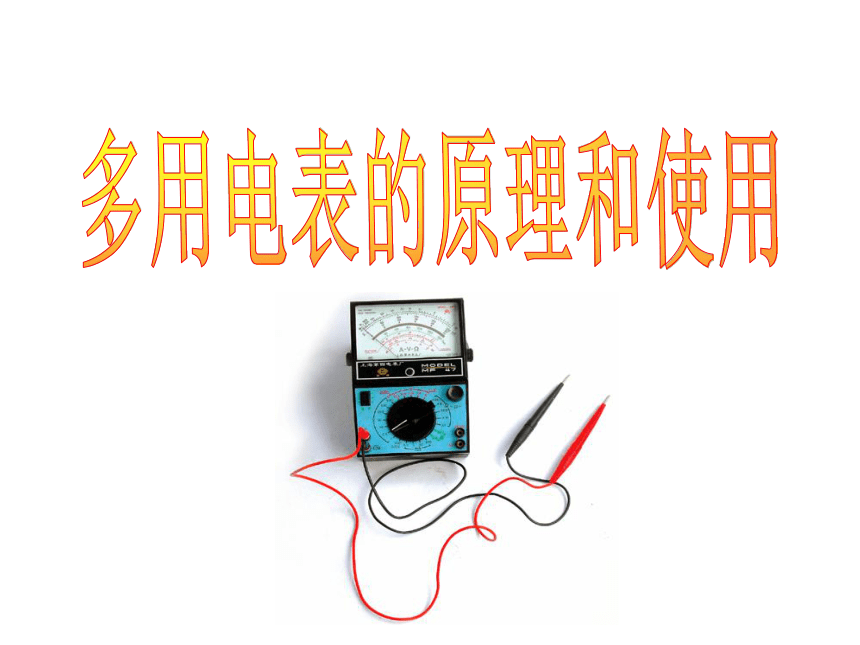

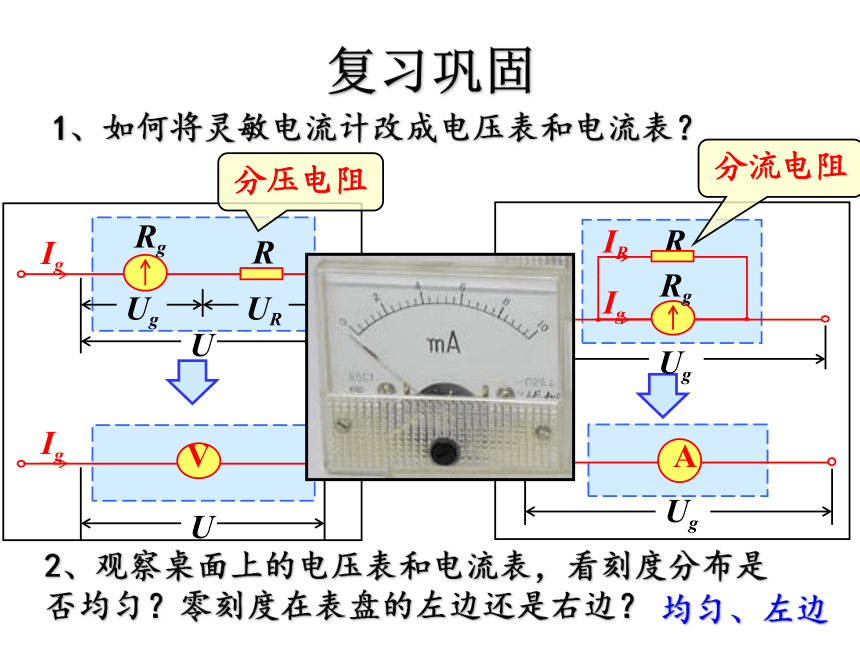

课件36张PPT。多用电表的原理和使用复习巩固1、如何将灵敏电流计改成电压表和电流表？分压电阻分流电阻2、观察桌面上的电压表和电流表，看刻度分布是否均匀？零刻度在表盘的左边还是右边？均匀、左边复习巩固 能利用这个表头测电阻吗?3.能否把电流表改装成直接测量电阻的仪表呢?一、欧姆表的工作原理如图电源的电动势E=1.5V,内阻r=0.5Ω,电流表满偏电流Ig=10 mA,电流表电阻Rg=7.5Ω,A、B为接线柱。=142 Ω(1)用导线把A、B直接连起来,此时应把可变电阻R调节为多少才能使电流表恰好达到满偏电流?一、欧姆表的工作原理(2)调到满偏后保持R的值不变,在A、B间接一个150Ω的电阻R0,电流表指针指着多少刻度的位置?中值电阻(1)用导线把A、B直接连起来,此时应把可变电阻R调节为多少才能使电流表恰好达到满偏电流?如图电源的电动势E=1.5V,内阻r=0.5Ω,电流表满偏电流Ig=10 mA,电流表电阻Rg=7.5Ω,A、B为接线柱。142 Ω=5mA一、欧姆表的工作原理(1)用导线把A、B直接连起来,此时应把可变电阻R调节为多少才能使电流表恰好达到满偏电流?如图电源的电动势E=1.5V,内阻r=0.5Ω,电流表满偏电流Ig=10 mA,电流表电阻Rg=7.5Ω,A、B为接线柱。142 Ω(3)如果把任意电阻Rx接在A、B间,电流表读数Ix与Rx的值有什么关系? 改变Rx ，电流Ix 随之改变，Rx与 Ix一一对应，只要将表头上的电流刻度I改为对应的电阻值Rx即将G改装成了欧姆表。一、欧姆表的工作原理中值电阻：电流表指针指到刻度盘中央时所对应的待测电阻的电阻值叫做欧姆表的中值电阻，2.欧姆表的刻度:问题1：相对于其他电表，欧姆表的刻度有什么特点？反刻度、刻度不均匀、左密右疏问题2：欧姆表的刻度为什么是不均匀的？I与R之间成非线性关系 电压表、电流表和欧姆表都有一个表头，能不能让它们共用一个表头呢?6
B1
AG2
3
4
5

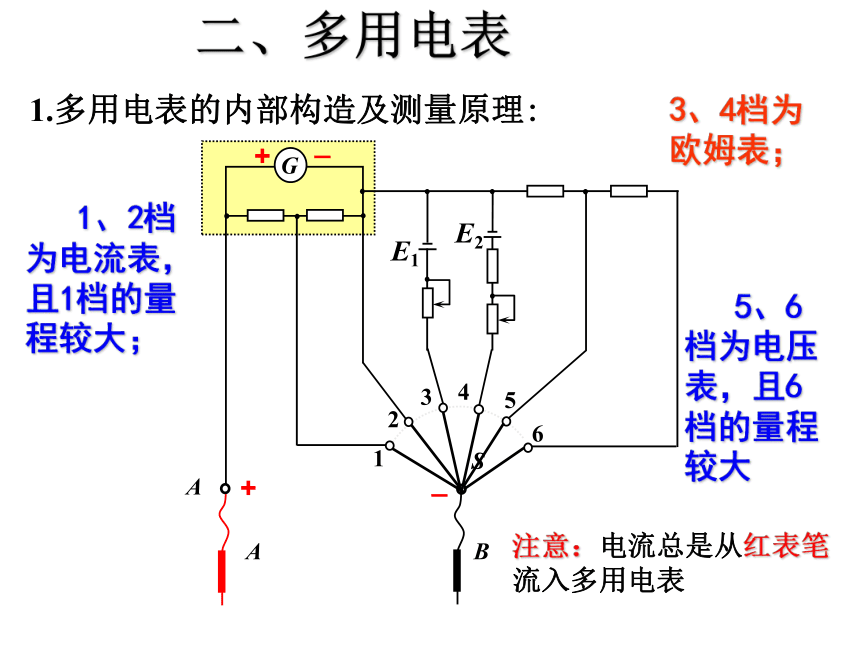

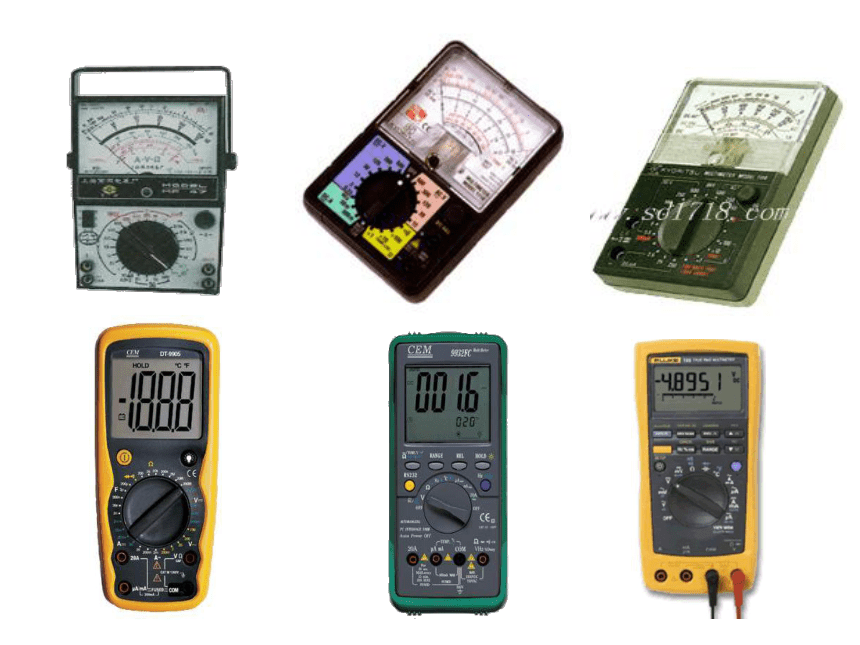

ASE1E2+_+_1.多用电表的内部构造及测量原理:二、多用电表注意：电流总是从红表笔流入多用电表 1、2档为电流表，且1档的量程较大；3、4档为欧姆表； 5、6档为电压表，且6档的量程较大指针式多用电表的表盘交流读最下刻度；
欧姆表读最上刻度乘以倍率
其它电压电流均读中间刻度指针式多用电表的旋钮欧姆表表盘直流电流、直流电压表表盘交流电压表表盘机械调零旋钮欧姆调零旋钮红表笔插孔黑表笔插孔2. 多用电表的使用三、欧姆表的使用_粗测电阻(1)机械调零：使用前若表针没有停在左端“0”位置，要用螺丝刀转动调零定位螺丝，使指针指零用多用表测电阻的具体步骤用多用表测电阻的具体步骤(2)选挡：估计待测电阻的大小，旋转选择开关，使其尖端对准欧姆挡的合适挡位----应使用指针尽量指在表盘中间位置附近； ．三、欧姆表的使用_粗测电阻大约140欧三、欧姆表的使用吉林省乾安县第四中学：金迎时绘制+第3步转动
此按钮(3)欧姆调零：将红、黑表笔短接，调整调零电阻旋钮，使指针指在表盘右端“0”刻度处，若调不到零，更换电池。用多用表测电阻的具体步骤吉林省乾安县第四中学：金迎时绘制R=15.0×10=150Ω指针式多用电表+用多用表测电阻的具体步骤三、欧姆表的使用_粗测电阻(4)测量读数：将两表笔分别与待测电阻的两端接触，表针示数乘以量程倍率即为待测电阻阻值．吉林省乾安县第四中学：金迎时绘制指针式多用电表+用多用表测电阻的具体步骤三、欧姆表的使用_粗测电阻测量电阻时，若指针偏角过小，表明电阻较大，应换倍率较大的档进行测量；若指针偏角过大，表明电阻较小，应换倍率较小的档进行测量；吉林省乾安县第四中学：金迎时绘制指针式多用电表+用多用表测电阻的具体步骤三、欧姆表的使用_粗测电阻换用欧姆挡的另一量程后，一定要重新进行欧姆调零，然后再进行测量。用多用表测电阻的具体步骤(5)测另一电阻时重复(2)(3)(4)．(6)实验完毕，应将选择开关置于“OFF”挡或交流电压最高挡,若长期不用，应把电池取出.．三、欧姆表的使用_粗测电阻欧姆表的使用步骤：机械调零选量程欧姆调零测量电阻指针偏角过大或过小指针在中值电阻附近读数将选择开关置于“OFF”档（1）欧姆表的刻度与其他表刻度相反且刻度不均匀，在选择量程时应尽可能的使待测电阻的阻值处于该量程中值电阻附近；（2）欧姆表每次换档测电阻前都要调零，不能带电测量；待测电阻要跟别的元件和电源断开，不能用手接触表笔的金属杆；（3）欧姆表中电池用久了，电动势和内阻要改变，测出的电阻值有较大的误差，所以欧姆表常用来粗测电阻。
欧姆表内的电池用旧了，用此欧姆表测得的电阻值比真实值偏大。但误差主要是由于刻度线不均匀而造成；三、欧姆表的使用_注意事项读数1.22 ×102Ω15.0 ×102Ω【例2】一学生用多用电表测电阻,他在实验中有违反使用规则之处，他的主要实验步骤如下:
（1）对电表进行机械调零；
（2）选择开关扳到欧姆挡“×1 k”上；
（3）把表笔插入测试笔插孔中,先把两根表笔相接触，旋转调零 旋钮,使指针指在电阻刻度的零位上；
（4）把两根表笔分别与某一待测电阻的两端相接,发现这时指针几乎满偏；
（5）换用“×100”的欧姆挡,发现这时指针的偏转适中,随即记下欧姆数值；
（6）把表笔从测试笔插孔中拔出后,就把多用表放回桌上原处，实验完毕； 这个学生在测量时已注意到:待测电阻与其他元件和电源断开,不用手碰表笔的金属杆，这个学生在实验中违反了哪一条或哪一些重要的使用规则?解析：使用欧姆表要注意的地方比较多,使用前要经过调整(机械调零,选择量程后要电阻调零),使用后要复位(拔出表笔,选择开关应置于“OFF”挡或交流高压挡),使用过程中换挡后要重新调零……这些往往都是考查的重点。
答案：第(4)步换到合适的量程后,要重新调整调零旋钮；
第(5)步使用后不能把选择开关置于欧姆挡。【例3】用多用电表正确测量了一个10 Ω的电阻后,需要继续测量一个阻值大约是3 kΩ的电阻,在用红、黑表笔接触这个电阻两端之前,以下哪些操作是必须的, 请选择其中有用的,按操作顺序写出: 。
A.调节调零旋钮使表针指着欧姆零点
B.用螺丝刀调节表盘下中间部位的调零螺丝,使表针指零
C.将红表笔和黑表笔接触
D.把选择开关旋转到“×100 Ω”位置
E.把选择开关旋转到“×1 kΩ”位置DCA 【例4】用多用电表测量电阻,指针处于如图所示的位置, 若多用电表的选择开关处于下面表格中所指的挡位，则相应读数是多少？请填在表格中。
12012.0k【例4】用多用电表进行了几次测量,指针分别处于a和b的位置,如图所示。若多用电表的选择开关处于下面表格中所指的挡位。a和b的相应读数是多少？请填在表格中。
230.573.2 ×102(3)红表笔接高电势,黑表笔接低电势。(4)读数时先看量程再看小格,要正视表针。1.测量电压 怎样用多用电表测量小灯泡的电压? 测量中应注意什么?注意:(2)量程应大于小灯泡两端电压的估计值。(1)将电压表并联在待测电路两端。四、多用表的使用_测电压2.测量电流 怎样用多用电表测量通过小灯泡的电流?测量中应注意什么?(1)将电流表串联在待测电路中。 注意:(2)量程应大于通过小灯泡电流的估计值。(3)电流应从红表笔流入电表。(4)读数时先看量程再看小格,要正视表针。四、多用表的使用_测电流电流从欧姆表的黑表笔流出,经过被测电阻,从红表笔流入。(1)二极管的单向导电性 3.测量二极管的正反向电阻：怎样用多用电表测量二极管的正反向电阻?测量中应注意什么?(2)欧姆表中电流的方向二极管是一种半导体元件。
导电特点:
电流从正极流入时电阻较小;
电流从负极流入时电阻较大。(3)测量二极管的正向电阻 ①机械调0(左侧0)；
②选挡:将选择开关旋至低倍率的 欧姆挡(例如“×10Ω挡)；
③电阻调0(右侧0)；
④测量:将黑表笔接触二极管正极,红表笔接触二极管负极；
⑤读数:将指针示数乘以倍率得测量值。 (4)测量二极管的反向电阻 ①机械调0(左侧0)；
②选挡:将选择开关旋至高倍率的 欧姆挡(例如“×100Ω挡)；
③再次电阻调0(右侧0)；
④测量:将黑表笔接触二极管负极,红表笔接触二极管正极；
⑤读数:将指针示数乘以倍率得测量值。 1、探测电源：可用多用电表的电压档；若探测到读数不为零，则表明黑箱内有电源，且可进一步确定电源的位置及极性。2、探测二极管或电容器：可用多用电表的欧姆档；若改变红、黑表笔位置后，探测到二次读数不相等，且其中1次的电阻值很小，另一次很大，则必为二极管(原因：二极管具有单向导电性，反向时电阻无穷大)；若用电表的欧姆档探测时，指针先偏转，然后又缓慢回到“∞”刻度(原因：电容器在通电瞬间有充电电流，稳定后断路)。3、探测电阻：用多用电表的欧姆档，互换红、黑表笔位置后，探测到二次读数相等。若两点间的电阻为零，则两点间直接用导线短接。如何用多用电表探索黑箱内的电学元件？四、多用表的使用_探测黑箱 图A、B、C为黑箱上的三个接点,箱内有两个电学元 件与它们相连,为探明内部结构,某同学用多用电表进行了四步测量：（1）用直流电压档测量：A、B、C三点间均无电压；（2）用欧姆档测量：A、C间正反向电阻完全相同；（3）用欧姆档测量：黑表笔接A点，红表笔接B点，有电阻；反接后阻值很大；（4）用欧姆档测量：黑表笔接C点，红表笔接B点，有电阻，阻值比第（2）步测得的大；反接后阻值很大。请判断黑箱内部有什么元件？它们是怎样连接的？四、多用表的使用_探测黑箱
