氯气的制取[上学期]

课件19张PPT。氯气的实验室制法制作：董志祥 氯 气 的实验室制法☆实验动画演示☆制取氯气的反应原理☆实验室常见制取气体装置☆制取氯气的其它方法装置图制取氯气的反应原理

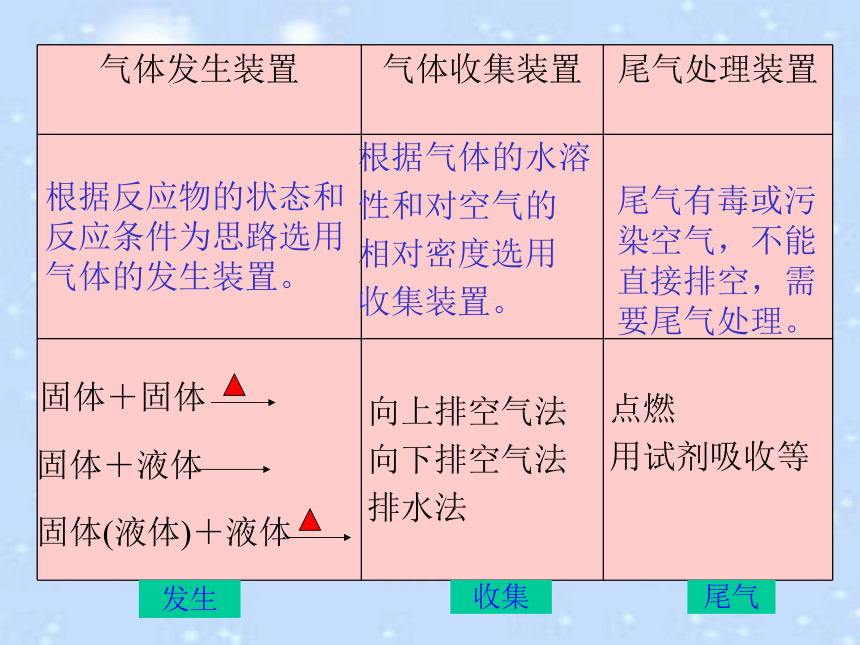

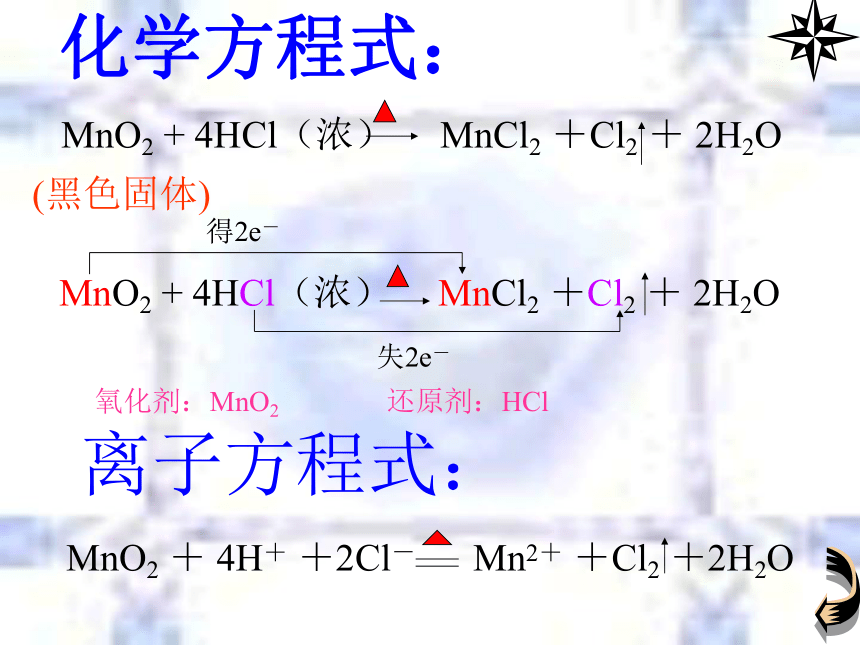

化学方程式：氧化剂：MnO2 还原剂：HCl离子方程式：实验室常见制取气体装置根据反应物的状态和
反应条件为思路选用
气体的发生装置。根据气体的水溶
性和对空气的
相对密度选用
收集装置。
尾气有毒或污
染空气，不能
直接排空，需
要尾气处理。向上排空气法
向下排空气法
排水法
点燃

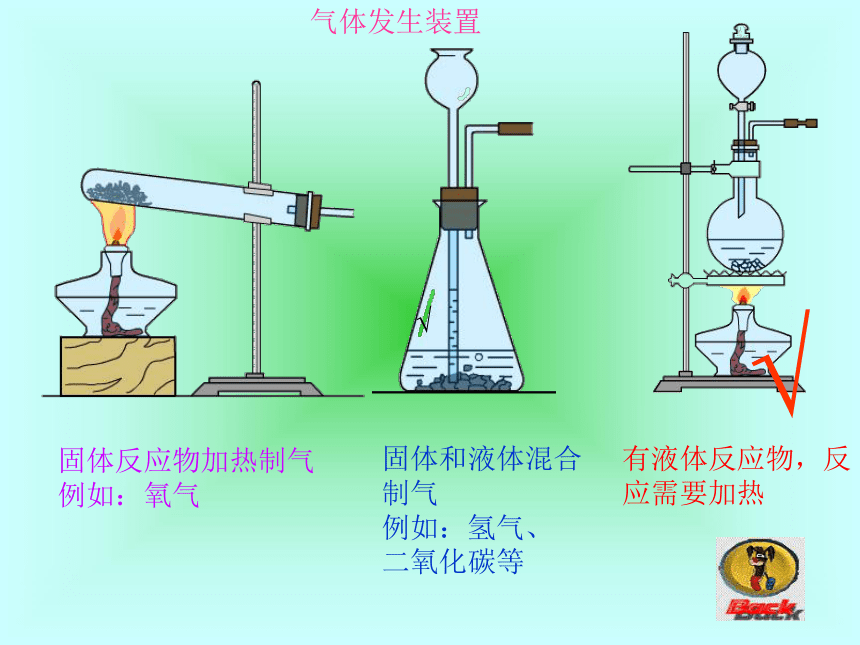

用试剂吸收等发生收集尾气固体反应物加热制气
例如：氧气
固体和液体混合
制气
例如：氢气、
二氧化碳等有液体反应物，反
应需要加热
气体发生装置√√收集比空气重
的气体
例如：氧气、
收集难溶或微溶
于水的气体
例如：氧气、氢气
一氧化碳收集比空气轻的
气体
例如：氢气、氨气气体收集装置√尾气的处理ABCD难以吸收的可以点燃处理，选用D如CO说明：吸收溶解速度不很快，溶解度也不很大的气体用装置A；若气体在吸收剂中溶速快且溶解度极大，易倒吸，选用B；
如氨气少量尾气可以集于气球中，选用C；√实验动画演示我们用这套装置进行实验有哪些不足的地方？如何改进？讨论：不足的地方有： ◆因浓盐酸易挥发，用此装置制取的氯气中混有氯化氢气体和水蒸气如何改进？◆可再加一个净化装置。◆要加热，比较麻烦？净化装置先用饱和食盐水吸收氯气中混有的氯化氢气体;再用浓硫酸干燥氯气。
装配原则:先洗气后干燥、气体从长导管进短导管出。饱和食盐水浓硫酸改进后的制备氯气的装置图饱和食盐水浓硫酸NaOH溶液 制取氯气的其它方法2KMnO4+16HCl(浓)=2MnCl2+2KCl+5Cl2↑+8H2O
KClO3+6HCl (浓) =KCl+3Cl2↑+3H2O
Ca(ClO)2+4HCl (浓) =CaCl2+2Cl2↑+2H2O◆实验室制备氯气的其它反应◆工业制法电解饱和食盐水可以得到氯气、氢气和氢氧化钠
电解
2NaCI +2H2O===CI2↑+H2↑+2NaOH一、内容小结 反应原理 ????????????? ? 发生装置 Cl2的实验室制法 ?净化装置
收集装置 ??
尾气处理
制取氯气的其它方法二、学法小结1.从常见装置入手，结合氯气的物理、化学性质选择合适装置
2．观察 分析 改进小
结谢谢大家!
Thank you!
