家庭电路课件(共34张PPT)

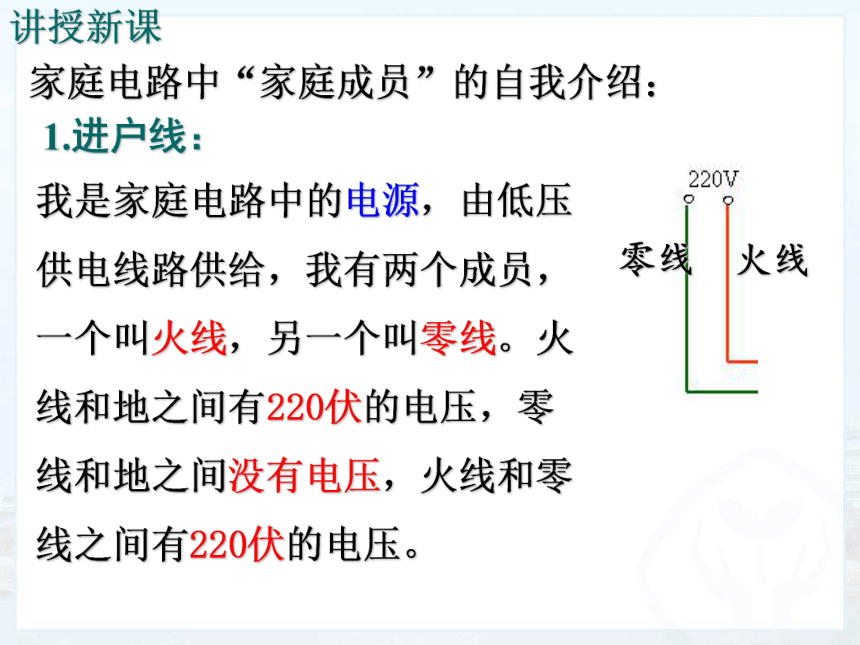

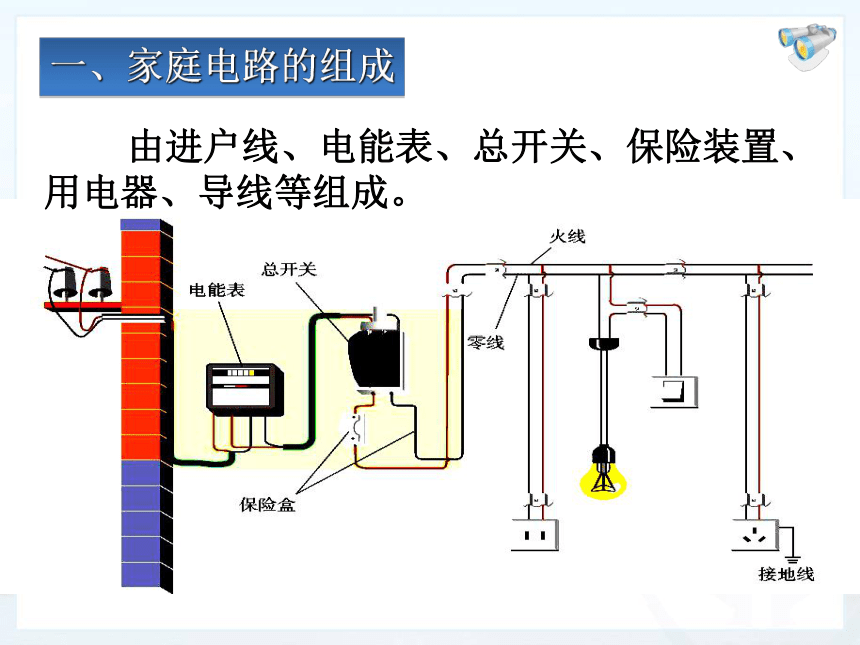

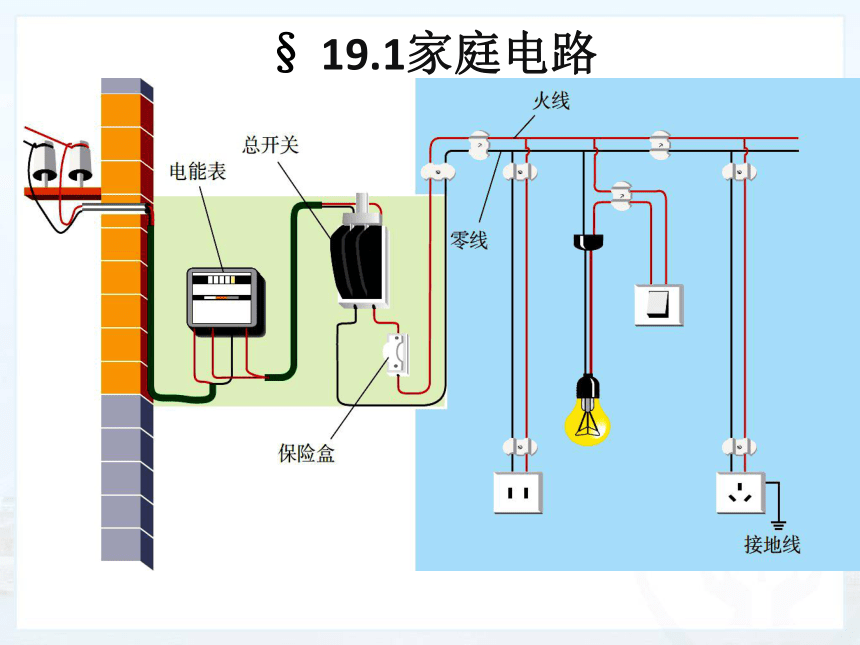

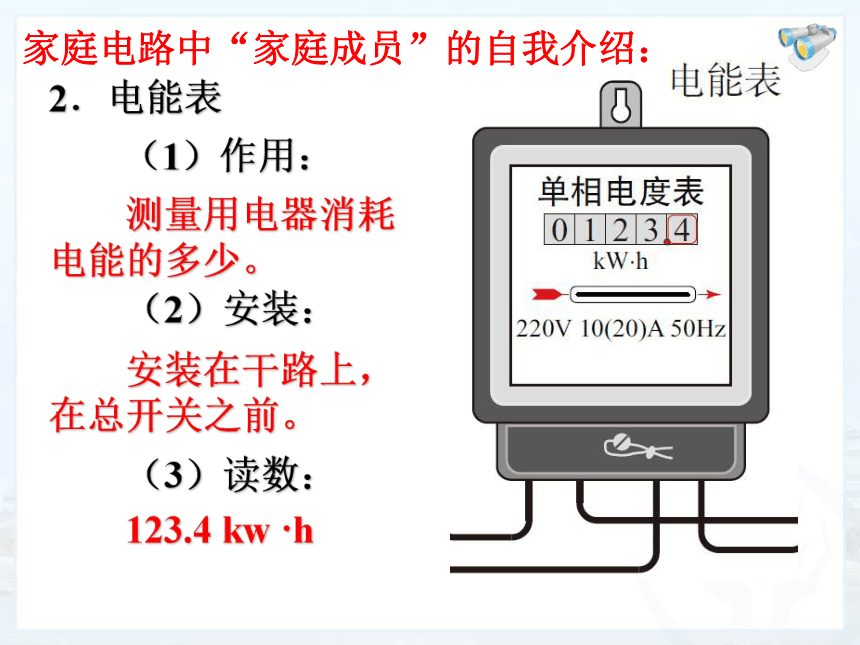

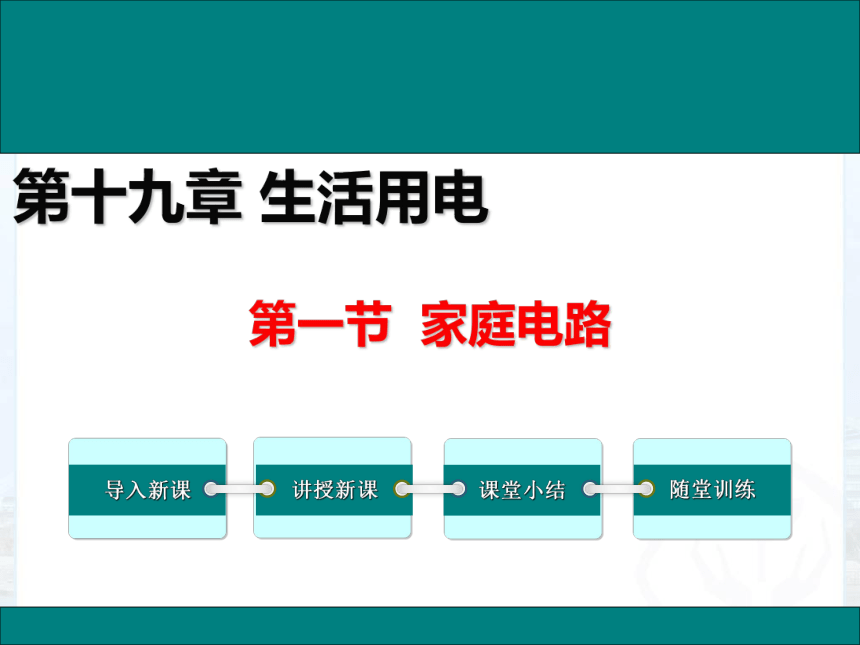

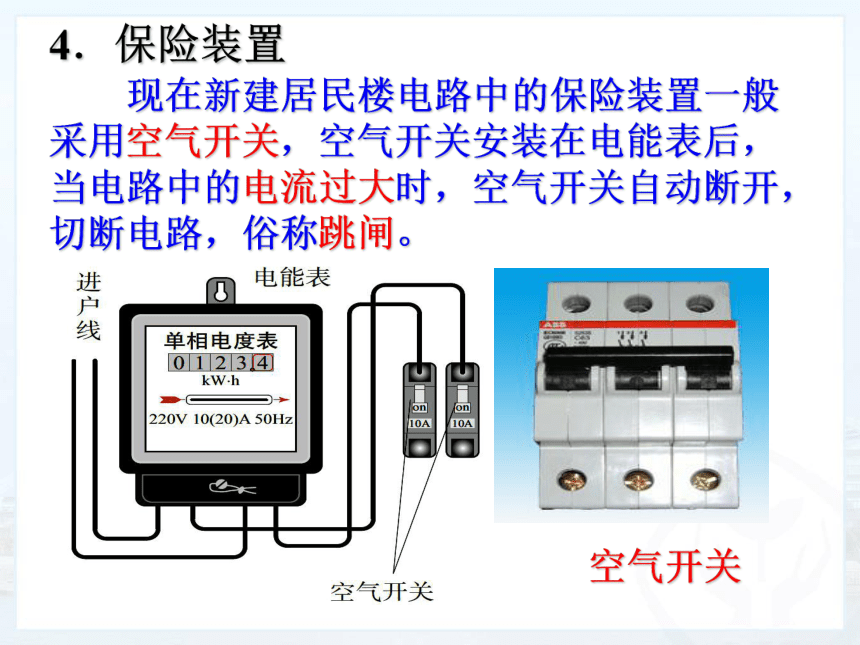

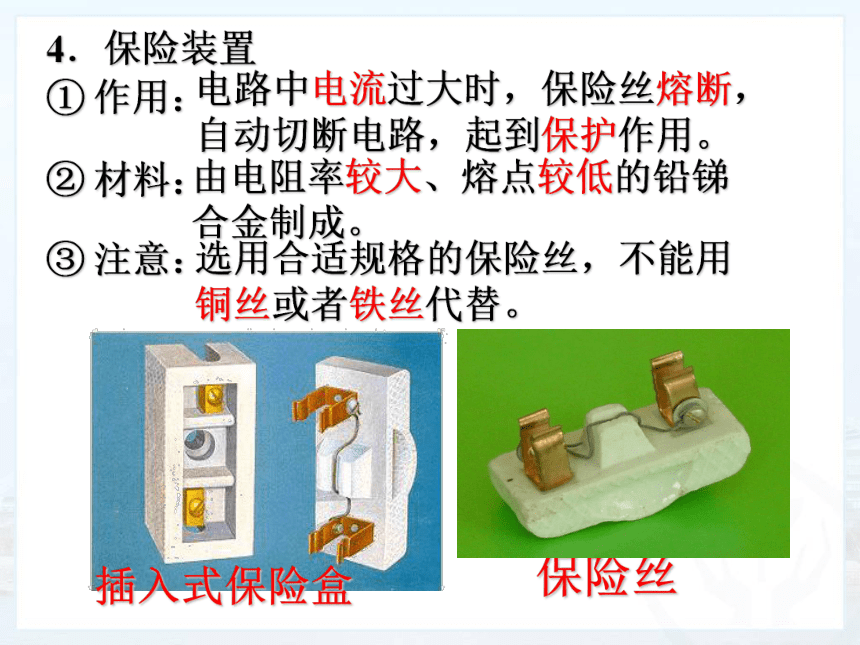

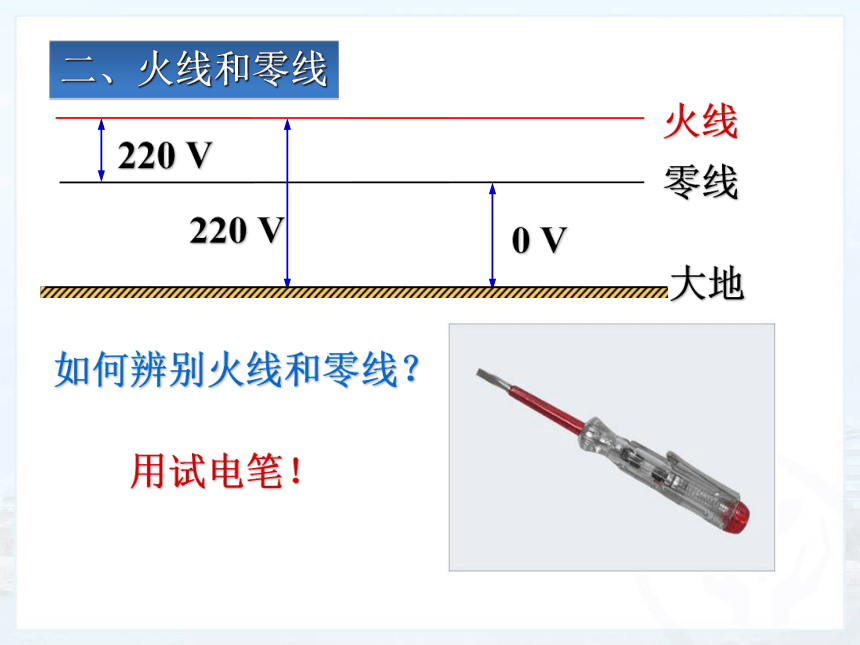

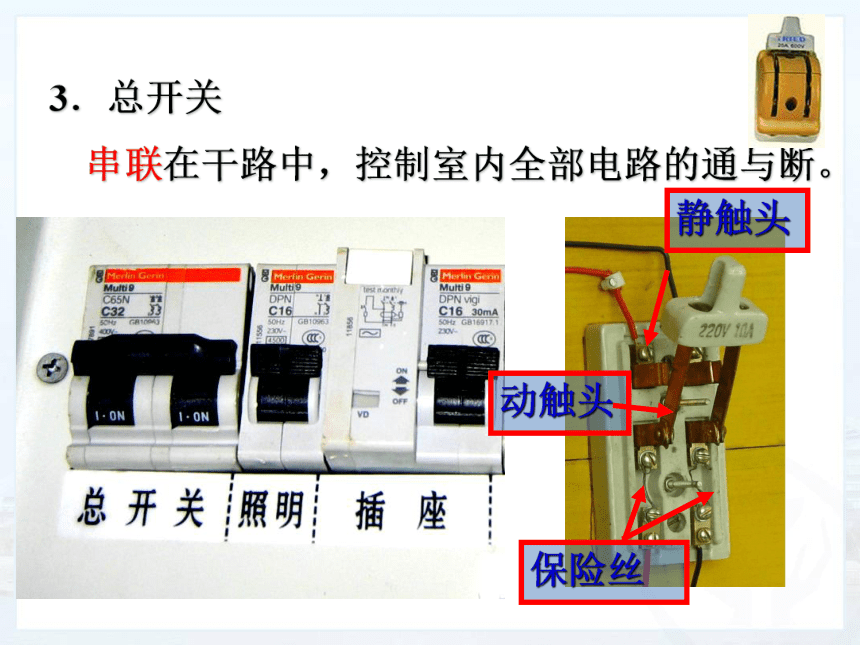

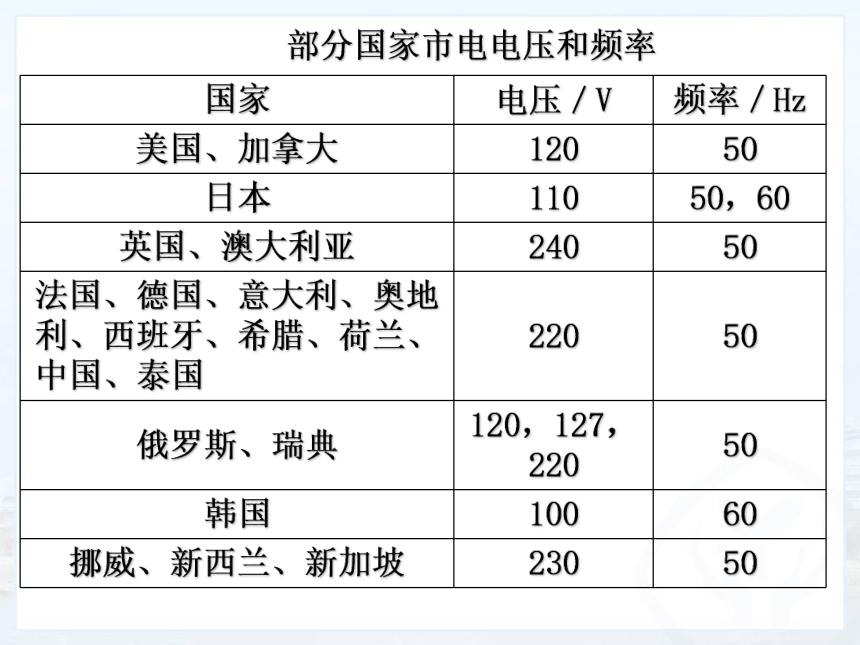

课件34张PPT。第一节 家庭电路导入新课讲授新课课堂小结随堂训练第十九章 生活用电导入新课要安装家庭电路,你该准备些什么材料呢?1、知道家庭电路的组成和连接方法 2、知道家庭电路中各元件的作用3、知道试电笔的作用及其使用方法 4、知道三线插头和漏电保护器及其工作原理 § 19.1家庭电路 由进户线、电能表、总开关、保险装置、用电器、导线等组成。一、家庭电路的组成我是家庭电路中的电源，由低压供电线路供给，我有两个成员，一个叫火线，另一个叫零线。火线和地之间有220伏的电压，零线和地之间没有电压，火线和零线之间有220伏的电压。家庭电路中“家庭成员”的自我介绍：1.进户线：讲授新课部分国家市电电压和频率2．电能表　　（1）作用：　　（2）安装：　　测量用电器消耗电能的多少。　　安装在干路上，在总开关之前。　　123.4 kw ·h　　（3）读数：家庭电路中“家庭成员”的自我介绍：3．总开关 串联在干路中，控制室内全部电路的通与断。 4．保险装置① 作用：② 材料：③ 注意：电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。由电阻率较大、熔点较低的铅锑合金制成。保险丝选用合适规格的保险丝，不能用铜丝或者铁丝代替。空气开关4．保险装置 现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表后，当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。火线零线大地　　用试电笔！如何辨别火线和零线？二、火线和零线1．试电笔（1）作用：（2）构造：二、火线和零线辨别火线和零线。笔形测电笔螺丝刀形测电笔　　（3）使用方法:
用手接触笔尾的金属体、笔尖金属体接触被测电路。若氖管发光，则接触的是火线，否则为零线。　试电笔的正确使用！测电笔的使用.wmv错误的使用方法千万不能接触笔尖金属体为什么手触笔尾金属体时氖管会发光，而人不会触电呢？因为笔尖金属体接触火线时，220V的电压加在测电笔和人体构成的串联电路上，通过氖管和人体的电流约为220V/1000000Ω=0.00022A=0.22mA，这个电流可以使氖管发光，但对人体是没有危害的。讲授新课2．用电器与零线、火线的连接（1）各用电器（插座）_____联在电路中。（2）控制电灯的开关应与电灯____联，并接在火线上。并串电灯的开关接在零线和灯泡之间电灯的开关接在火线和灯泡之间1．三线插头三
孔
插
座三脚插头三、三线插头和漏电保护器接地接零线接火线左零右火上接地说明：三孔式插座比两孔式插座多了一个接地孔，而三脚式插头与接地孔相对应的那个插头脚接用电器的金属外壳。火线零线接地接线方式根据你的观察与了解，什么样的用电器要用三脚式插头呢？大功率、金属外壳的用电器要用三脚式插座，如电饭煲、空调、冰箱、洗衣机等。讲授新课思考：同是漏电，为何反差如此大？当用电器漏电时，其金属外壳上就有220伏的电压。如果这个用电器没有接地线，当人触及它时，电流就会通过人体进入大地，发生触电事故。若外壳接地，电流就会经接地线进入大地，人体接触用电器外壳时就不再有电流流经人体。因此，接地线是用电器的安全线。讲授新课用电器外壳接地插座与插头交界处用电器外壳没有接地 2、空气开关、漏电保护器空气开关漏电保护器①空气开关只有电流过大时才会跳闸，而人触电时不会跳闸②漏电保护器只有漏电时才会跳闸（漏电是电流不经过零线而从火线直接流入大地）注意：　　1．家庭电路由进户线、电能表、总开关、保险装置、用电器、导线等组成，了解各部分的作用。　　2．用试电笔可以辨别火线和零线，了解三线插头的使用与漏电保护器的作用。1、关于家庭电路，下列说法中不正确的是（ ）A、电能表用来显示用户所用的电能，
应安装在干路上
B、保险丝安装在总开关后，当电路中有大电
流通过时会熔断
C、开关与用电器并联
D、总开关千万不能倒装，其静触头应在上面C 试一试，你学会了吗？2、小强同学在学习安装照明电路时，由于操作不规范，导致开关中两个接线柱接到了一起，这样产生的后果是（ ）A、灯不能正常发光
B、保险丝迅速熔断
C、开关依然起作用
D、灯总是亮着D3、下列四种说法，符合安全用电的做法是（ ）A、两手同时解除火线和零线
B、插座安装过低，小孩玩耍时将小手指塞进插座
C、家用电器外壳加接地保护
D、人摆弄电器触到接火线的金属插头
E、用湿手去拔用电器的带电插头
F、在电线上晾晒衣物
G、将开关接在零线上
H、临时更换保险丝可以用铜丝代替
I、给电冰箱供电要使用三孔插座
J、用湿布擦正在工作的电视
K、在高压线下放风筝4、家庭电路里的用电器都是并联的，其原因是（ ）A、为了获得相同的电压
B、为了获得相同的电流
C、为了获得相同的功率
D、为了可以单独工作5、自动空气开关的作用与下列哪个元件相同？（ ）A、电能表 B、插座
C、保险装置 D、普通开关AD C6、如图所示的三孔插座，与孔①相连的是（ ）A、零线 B、火线
C、地线 D、以上三种都可以7、用试电笔测试如图所示插座的火线和零线，但无论金属笔尖插入插座的哪一个孔中，氖管都不发光，可能是（ ）A、插座发生了短路 B、保险丝断了
C、使试用笔方法不正确 D、零线断了CBC聪明的你一定要细心哟！8、李刚家的灯不亮了，它使用试电笔检查时发现试电笔的氖管仍能发光，保险丝和灯泡都完好，分析此故障的发生原因可能是（ ）A、停电了
B、进户的火线断了
C、火线与零线相碰了
D、零线断了D9、某人声称自己具有特异功能——不怕电，他把灯泡接在了两根电线上，灯泡正常发光，取下灯泡后，他用双手同时抓住这两根电线芯，并让别人用试电笔测其肌肤，众人见氖管发光而瞠目结舌，对此，下列说法不正确的是（ ）A、这是伪科学的欺骗行为
B、此人也许有不导电的特异功能
C、此人与大地之间一定有良好的绝缘
D、他抓那两根电线前，零线已被助手剪短了B作业：
课后来1、2、3
