家庭电路中电流过大的原因(共30张PPT)

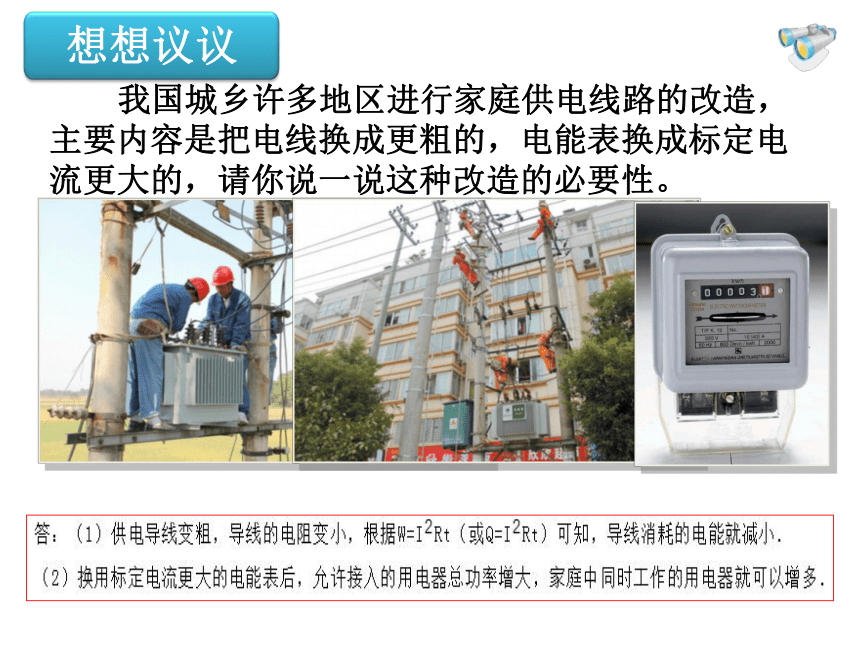

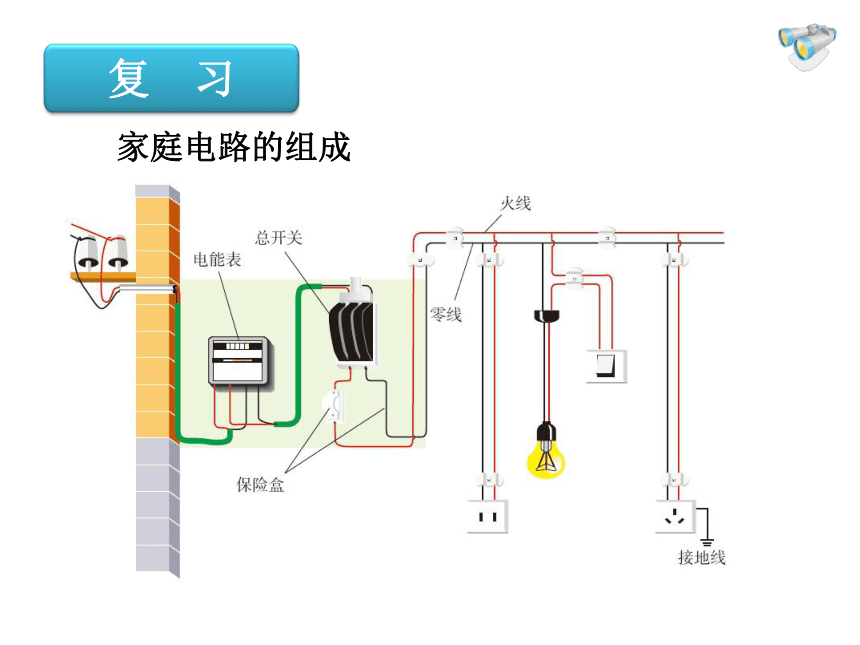

课件30张PPT。欢迎进入物理课堂??生活用电九年级物理第十九章第2节 家庭电路中电流过大的原因　　家庭电路的组成 我国城乡许多地区进行家庭供电线路的改造，主要内容是把电线换成更粗的，电能表换成标定电流更大的，请你说一说这种改造的必要性。 　　根据P =UI，可以得到
　　家庭电路中的电压是一定的，U = 220 V，

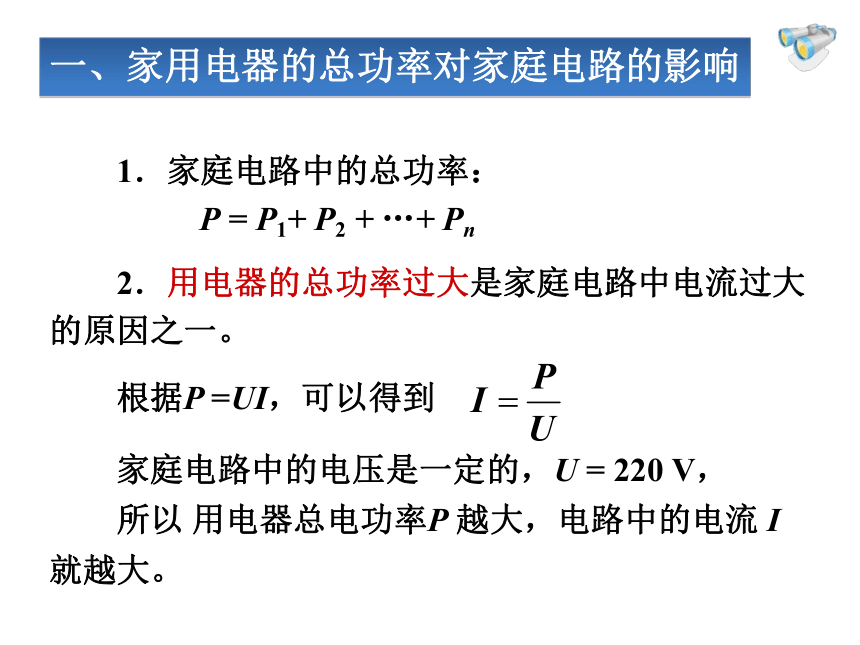

　　所以 用电器总电功率P 越大，电路中的电流 I 就越大。 　　1．家庭电路中的总功率：

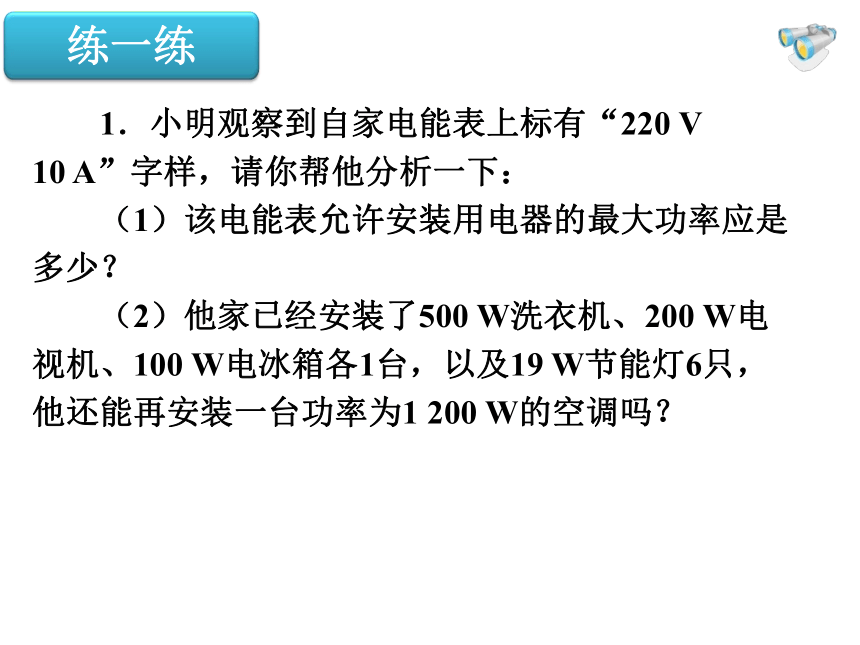

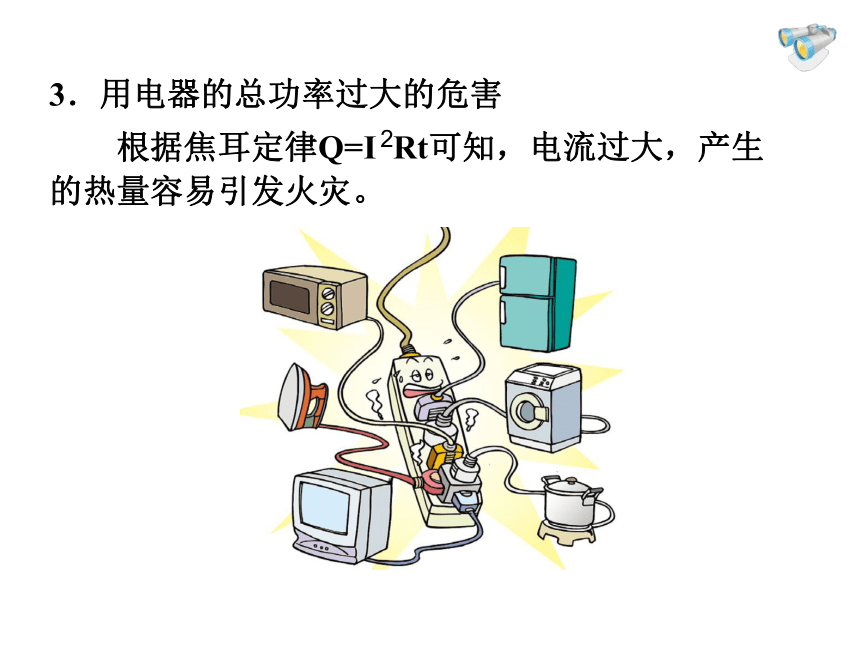

P = P1+ P2 + …+ Pn 　　2．用电器的总功率过大是家庭电路中电流过大的原因之一。一、家用电器的总功率对家庭电路的影响3．用电器的总功率过大的危害　　根据焦耳定律Q=I Rt可知，电流过大，产生的热量容易引发火灾。2　　1．小明观察到自家电能表上标有“220 V 10 A”字样，请你帮他分析一下：
　　（1）该电能表允许安装用电器的最大功率应是多少？

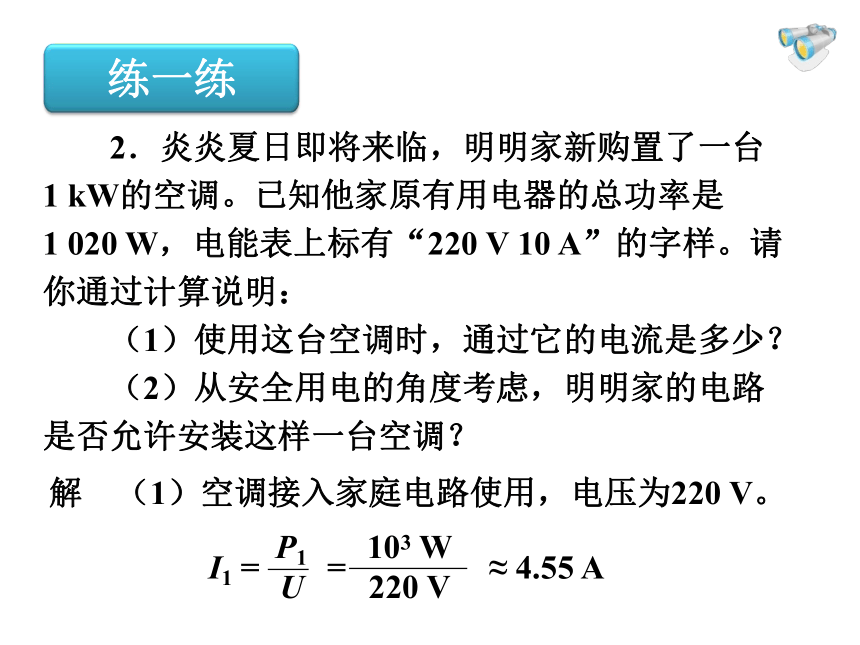

　　（2）他家已经安装了500 W洗衣机、200 W电视机、100 W电冰箱各1台，以及19 W节能灯6只，他还能再安装一台功率为1 200 W的空调吗？　　2．炎炎夏日即将来临，明明家新购置了一台
1 kW的空调。已知他家原有用电器的总功率是
1 020 W，电能表上标有“220 V 10 A”的字样。请
你通过计算说明：
　　（1）使用这台空调时，通过它的电流是多少？
　　（2）从安全用电的角度考虑，明明家的电路

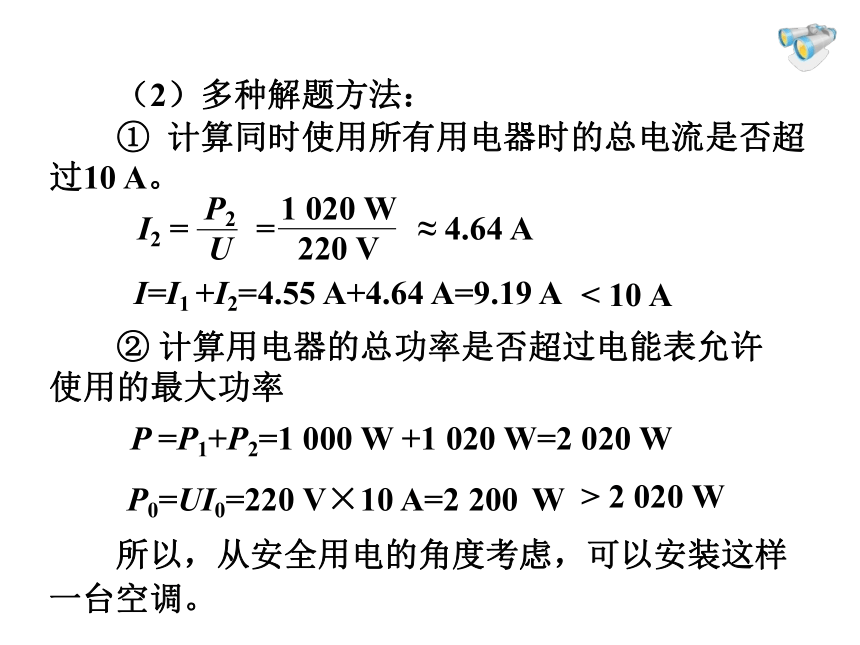

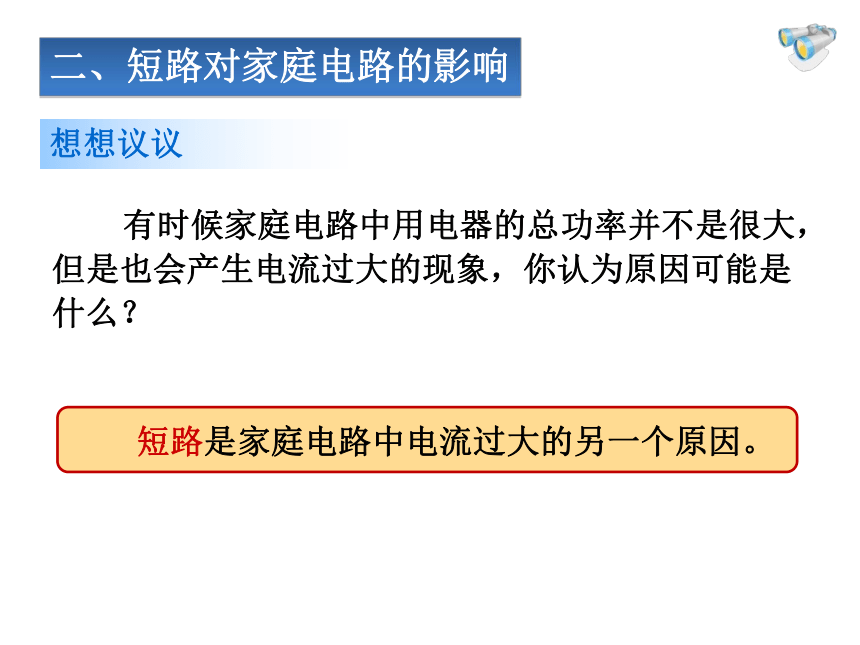

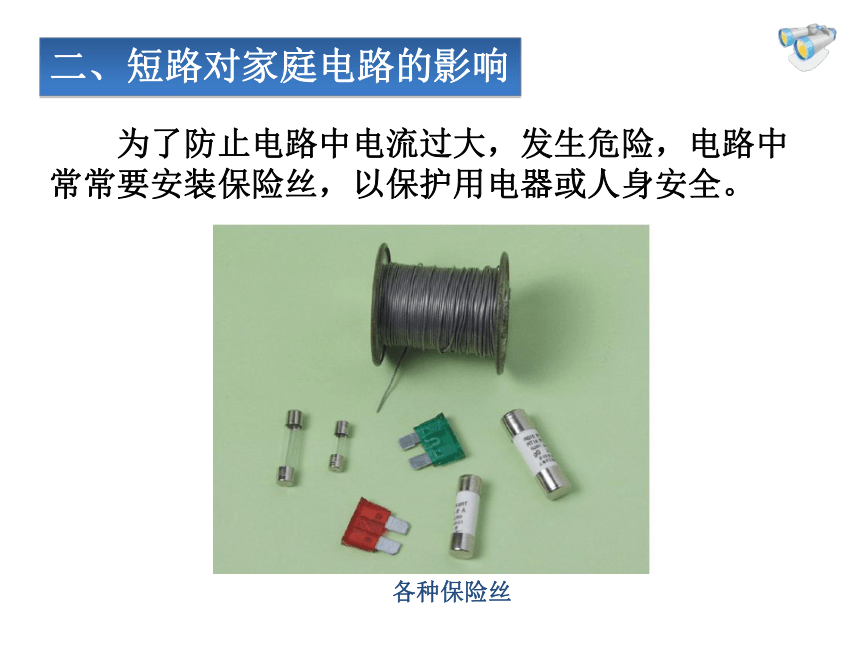

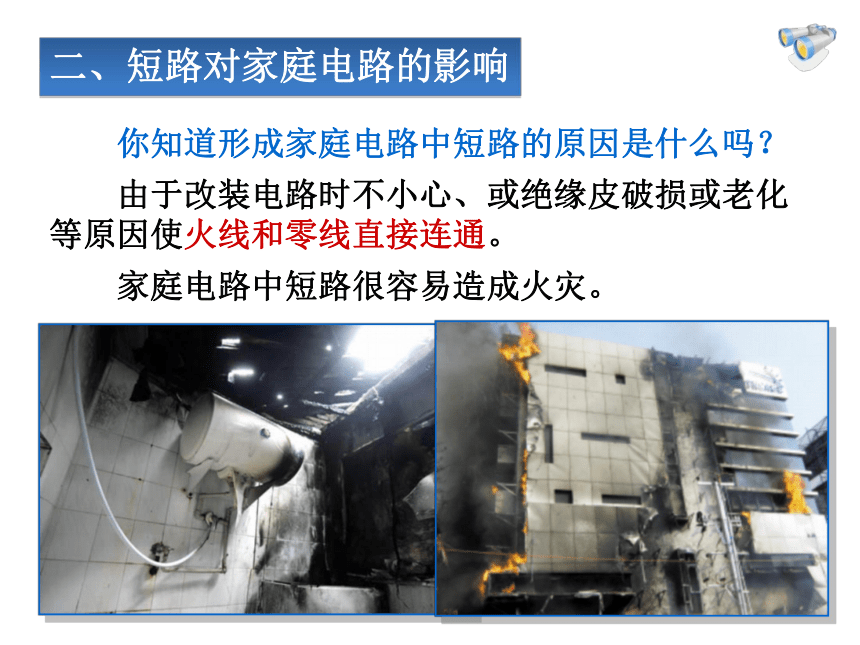

是否允许安装这样一台空调？解　（1）空调接入家庭电路使用，电压为220 V。I=I1 +I2=4.55 A+4.64 A=9.19 A< 10 A> 2 020 W P =P1+P2=1 000 W +1 020 W=2 020 W　　② 计算用电器的总功率是否超过电能表允许使用的最大功率　　（2）多种解题方法：　　① 计算同时使用所有用电器时的总电流是否超过10 A。P0=UI0=220 V×10 A=2 200 W　　所以，从安全用电的角度考虑，可以安装这样一台空调。　　有时候家庭电路中用电器的总功率并不是很大，但是也会产生电流过大的现象，你认为原因可能是什么？二、短路对家庭电路的影响想想议议　　短路是家庭电路中电流过大的另一个原因。　　你知道形成家庭电路中短路的原因是什么吗？　　家庭电路中短路很容易造成火灾。　　由于改装电路时不小心、或绝缘皮破损或老化等原因使火线和零线直接连通。二、短路对家庭电路的影响　　为了防止电路中电流过大，发生危险，电路中常常要安装保险丝，以保护用电器或人身安全。二、短路对家庭电路的影响各种保险丝　　1．材料：铅锑合金
　　　　保险丝的电阻率大，熔点低　　 观察保险盒和闸刀开关上的保险丝。三、保险丝的作用　　观察演示实验三、保险丝的作用　　你知道保险丝是如何起到“保险”作用的吗？　　2．电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。 　　3．保险丝应串联在电路中三、保险丝的作用　　注意：不能用铁丝或铜丝作保险丝 。大低热量熔点熔断干保险丝（装在保险盒里）工作原理: 当电路中有过大电流通过，保险丝上产生较多的热量，使它的温度达到熔点而熔断，自动切断电路，起到保险作用。保险丝的规格1、保险丝的规格用额定电流来表示2、保险丝越粗，额定电流和熔断电流就越大；3、熔断电流是额定电流的2倍。提醒：1、我们在选择熔丝时，应使它的额定电流等于或略大于电路中的最大正常工作时的电流。我们在选择熔丝时，应使它的熔断电流与电能表的最大工作电流相当。如10安的电能表应配用熔断电流为10安的熔丝。2、电路发生故障有时会导致熔丝熔断，更换熔丝后，首先应检查导致熔丝熔断的原因（电流过大的原因：功率过大；短路．），在排除故障后才能合上闸刀开关，恢复供电。3、安装家庭电路中熔丝时，千万不要用铜丝、铁丝代替，因为铜丝、铁丝的熔点高，在电流过大时不易熔断，起不到保护电路的作用。家中的保险丝烧断了，怎么办？1、断开家中总开关2、查找并排除故障3、更换相同规格的保险丝4、合上总开关歨骤：注意：要用相同规格的保险丝更换
更不能用铁丝、铜丝代替保险丝单刀开关　　4．新型保险装置：空气开关空气开关住宅配电箱三、保险丝的作用怎样选购保险丝？依据：I=P/U=3500W/220V=16.8A方法：⑴电能表的参数：220V 20A保险丝选用额定电流为20A的②用电器总功率：P=P1+P2+P3+….保险丝选用额定电流略大于P/220V 　　家庭电路中电流过大的原因有两个，一是电路发生短路，二是电路中用电器的总功 率过大。 　　保险丝是用电阻比较大、熔点比较低的铅锑合金制作的。把保险丝或空气开关接在 电路中，可以保证电路中的电流过大时，自动切断电路，起到保险的作用。小芳家中有40W的节能灯两个,25W的白炽灯两盏，150W的电视机一台,650W的洗衣机一台，她家用的电能表允许通过的最大电流为5A。小芳家的用电器可以同时使用吗?若再购置一个700W的电饭锅,可以同时使用吗？1.小明同学寒假在家看电视时，为了取暖，便将一个电暖气拿出来。当他将插头插入插座中时，听到“啪”的一声，同时从插座中冒出一股黑烟，电视机和电灯也都熄灭……这个现象会导致的结果是( )
A.电视机烧坏了 B.电暖气烧坏了
C.空气开关断开了 D.灯丝烧断了C2、保险丝是用 的铅锑合金制作的，是根据电流的 效应工作的。保险丝要 联在 线上。选择保险丝时应是它的 电流等于或稍大于电路中的 电流。保险丝越粗它的额定电流越 ，不能用 代替保险丝。
3、电路中电流过大使保险丝熔断的原因是： 和 。
电阻率大熔点低热串火额定最大正常工作大铜丝或铁丝发生短路用电器的总功率过大4、选择保险丝时不能太粗也不能太细，如果太粗，造成的后果是：

如果保险丝太细，造成的的后果是：
因此要根据电路的情况选择合适的保险丝。电流超过规定值时保险丝也不熔断对电路起不到保护的作用电流稍微增大保险丝就要熔断，不能保证用电器正常工作5、把一根3A和5A的保险丝串联起来当作一根保险丝使用时，当电流过大时，断的是哪根保险丝？（ ）
A．3A的
B．5A的
C．两根都会熔断
D．两根都不会熔断A6．教学楼安装了40W的电灯30盏，现在电路上的保险丝断了，而备用的只有额定电流为3A的保险丝，那么比较合适的做法是（ ）．
A．用一根凑合使用
B．将两根并联使用
C．将两根串联使用
D．用一根铜电线代替B7.在生活中，我们会遇到这些情况：(1)开关中的两个线头相碰；（2）插头中的两个线头相碰（3）电路中增加了大功率的用电器（4）户外输电线绝缘皮损坏。在上述情况中，可能引起家庭电路中保险丝熔断的是 ( )
A.（1）（2）（3）
B.（2）（3）
C.（2）（4）
D.（1）（4）B
