3.4 简单机械（杠杠） (课件 36张PPT)

课件36张PPT。3.4 简单机械

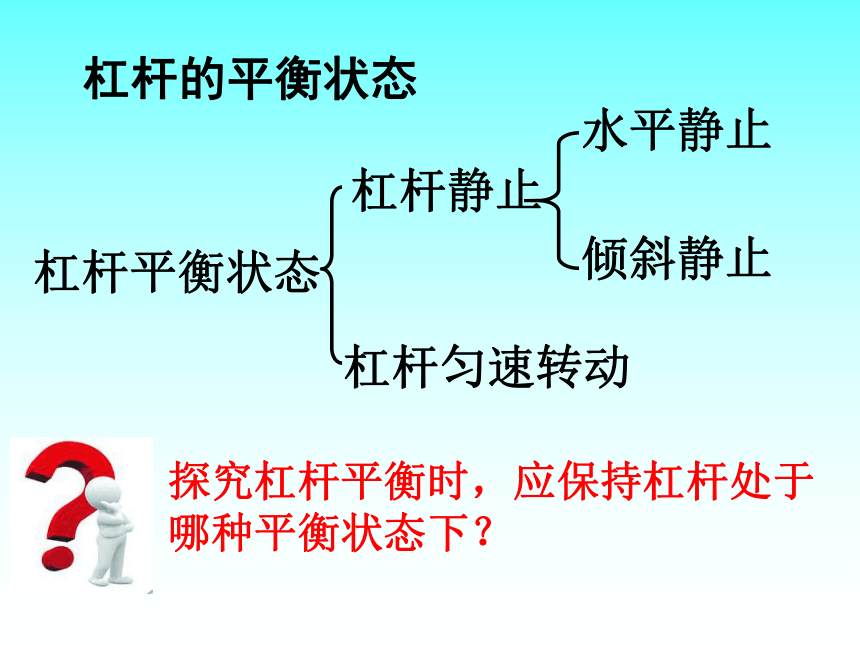

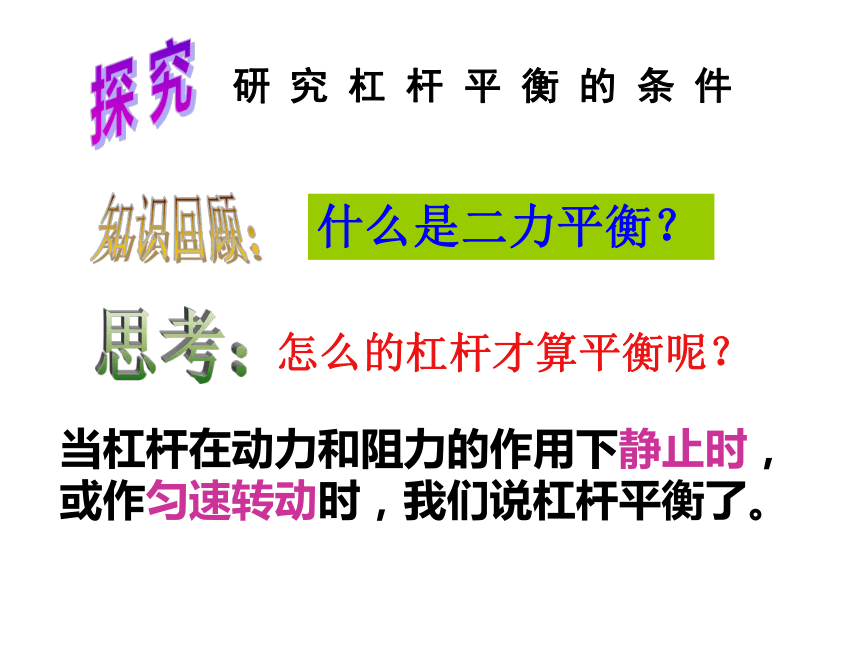

什么是二力平衡？当杠杆在动力和阻力的作用下静止时，或作匀速转动时，我们说杠杆平衡了。探 究研 究 杠 杆 平 衡 的 条 件 知识回顾：怎么的杠杆才算平衡呢？思考：杠杆的平衡状态杠杆静止杠杆匀速转动水平静止倾斜静止杠杆平衡状态探究杠杆平衡时，应保持杠杆处于

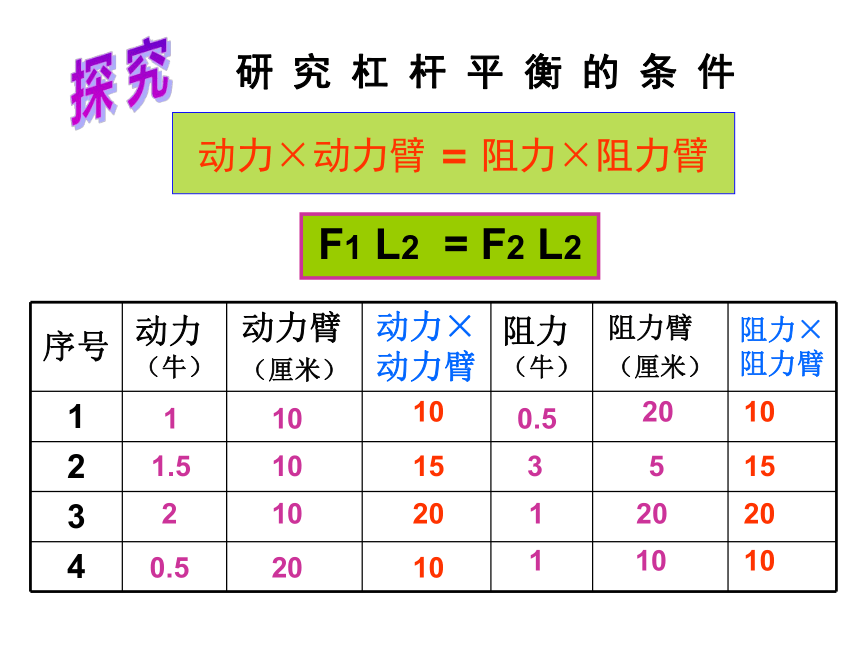

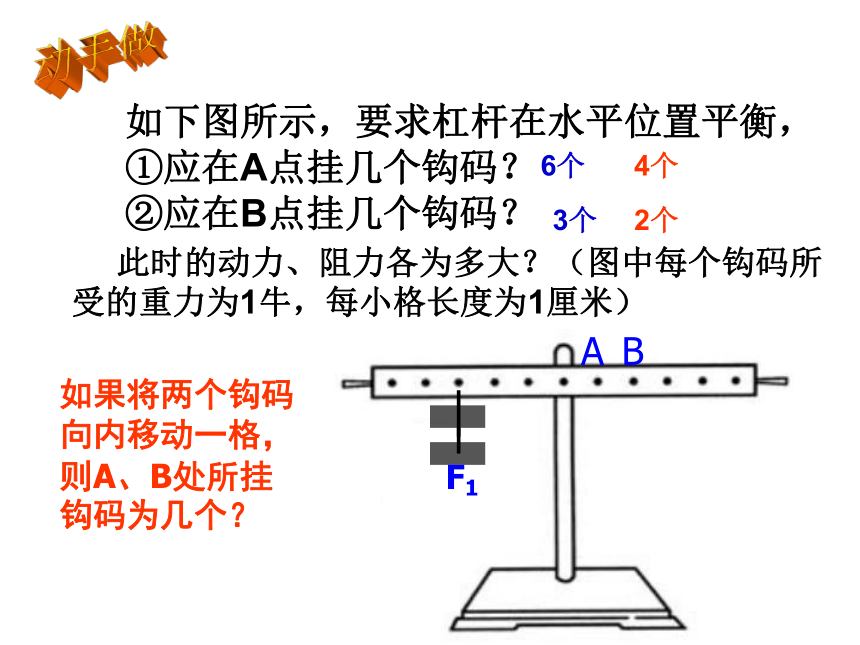

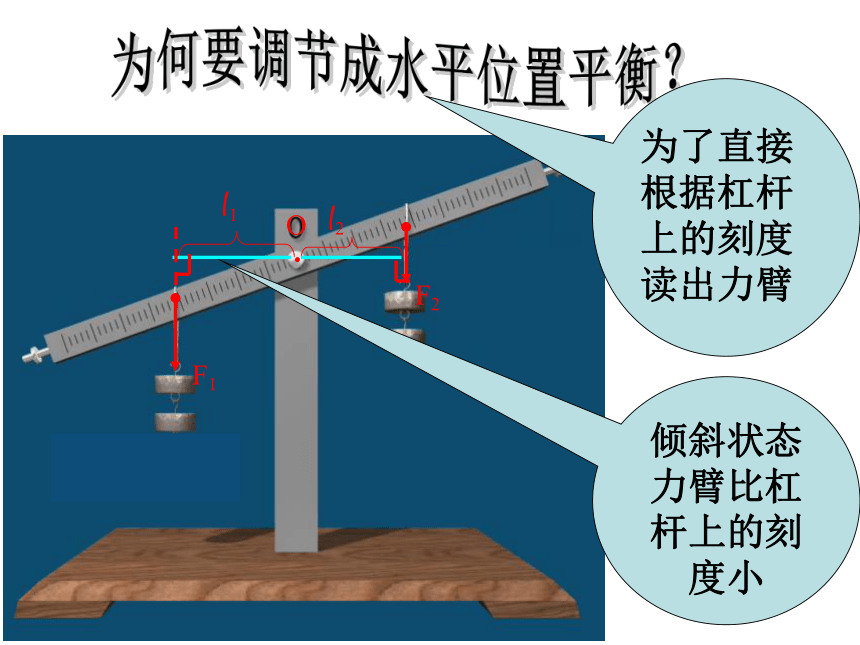

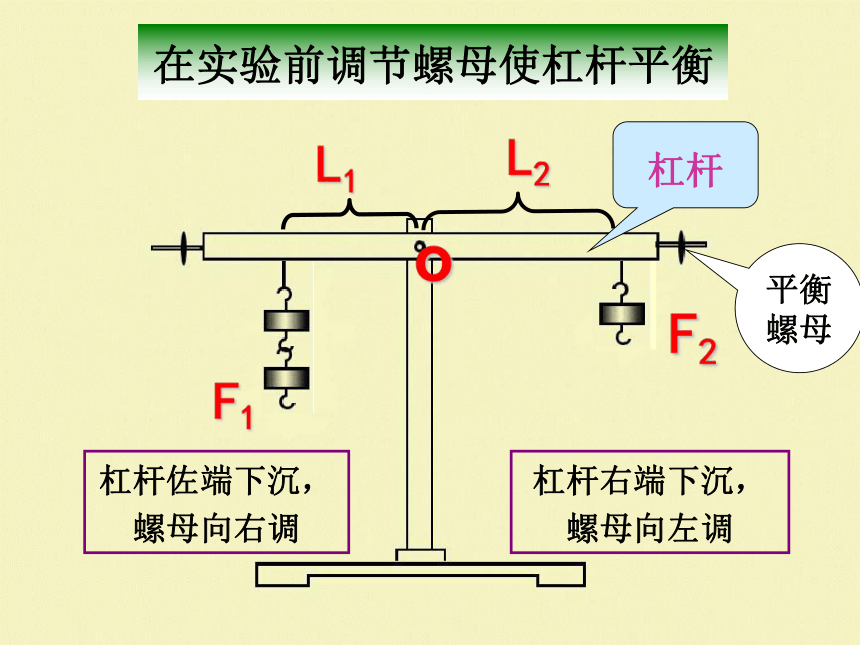

哪种平衡状态下？F1oF2在实验前调节螺母使杠杆平衡杠杆右端下沉，螺母向左调杠杆佐端下沉，螺母向右调为何要调节成水平位置平衡？·O倾斜状态力臂比杠杆上的刻度小为了直接根据杠杆上的刻度读出力臂研 究 杠 杆 平 衡 的 条 件 探 究动力×动力臂 = 阻力×阻力臂10201015515202020101010F1 L2 = F2 L2 如下图所示，要求杠杆在水平位置平衡，
①应在A点挂几个钩码？
②应在B点挂几个钩码？
此时的动力、阻力各为多大？（图中每个钩码所受的重力为1牛，每小格长度为1厘米）如果将两个钩码向内移动一格，则A、B处所挂钩码为几个？动手做6个3个4个2个 下图所示的杠杆处于平衡状态。如果
两边各减少一个钩码，则 　　( 　) A．杠杆仍平衡　　　
B．杠杆绕O点顺时针转动 C．杠杆绕O点逆时针转动　　
D．无法判断例题:C现在你可以识破并解释空心秤砣的伎俩了吗？ 王大伯在小区附近的一处流动水果摊买了只11斤重的西瓜。回家的路上他感觉这只西瓜的分量有点轻，于是拿到附近杂货店里的电子秤上去重新称了一下，想不到11斤的西瓜才8斤7两。

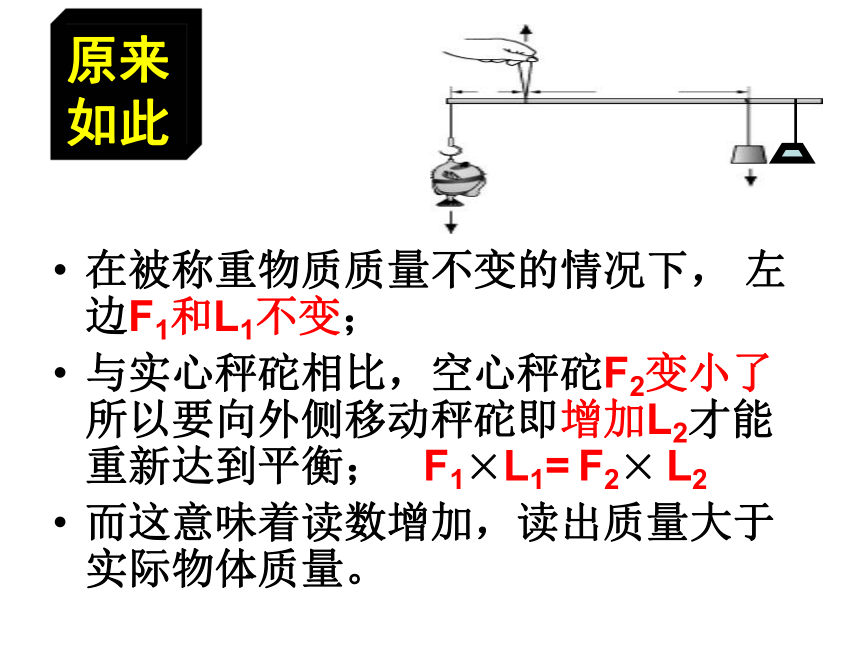

气愤之下王大伯马上回去找那个水果摊贩理论。 巡逻至此的城管执法队员上前帮助仔细查看，发现秤砣里面竟是空心的，王大伯这才知道自己被那个流动摊贩骗了。 原来如此
在被称重物质质量不变的情况下， 左边F1和L1不变；
与实心秤砣相比，空心秤砣F2变小了 所以要向外侧移动秤砣即增加L2才能重新达到平衡； F1×L1= F2× L2
而这意味着读数增加，读出质量大于实际物体质量。分析：两侧力的大小不变，F1= F2，左侧力臂不变，右侧力臂变小， L1＞ L2，
F1 ×L1＞ F2×L2

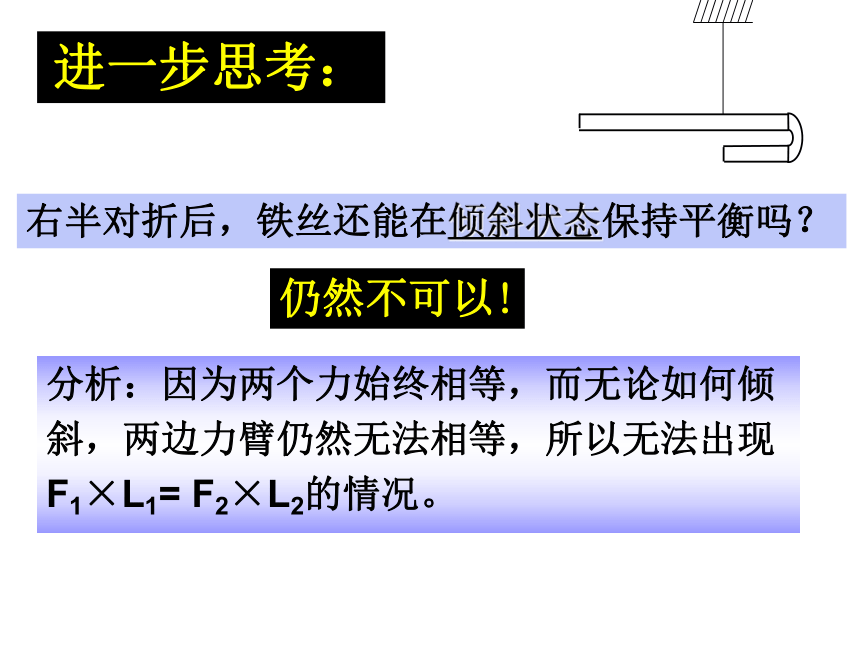

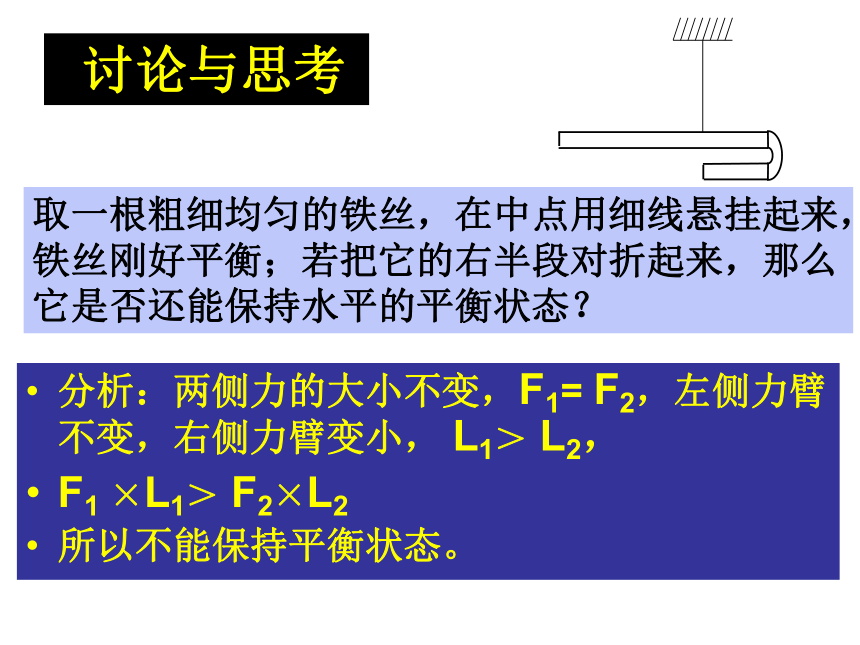

所以不能保持平衡状态。取一根粗细均匀的铁丝，在中点用细线悬挂起来，铁丝刚好平衡；若把它的右半段对折起来，那么它是否还能保持水平的平衡状态？ 讨论与思考进一步思考：分析：因为两个力始终相等，而无论如何倾
斜，两边力臂仍然无法相等，所以无法出现
F1×L1= F2×L2的情况。右半对折后，铁丝还能在倾斜状态保持平衡吗？仍然不可以!思考与验证：如图所示，在“研究杠杆平衡条件”实验中，沿a,b两个不同的方向用力拉弹簧秤，使杠杆在水平位置平衡，观察弹簧秤示数大小是否一样？杠杆的应用仔细观察这三个杠杆，
分析它们的动力臂和
阻力臂谁大？
动力和阻力谁大？省力杠杆（动力臂大于阻力臂）F2F1L1L2OF1 L2 = F2 L2L1>L2F1F2费力杠杆：h2h1O费力、省距离h1 ＜ h2有何特点？F2F1动力臂L1阻力臂L2由 F1L1=F2L2
∵L1 < L2
∴F1 > F2
这是费力杠杆等臂杠杆：动力臂等于阻力臂F2F1L1L2O什么时候使用等臂杠杆呢？F1 L2 = F2 L2L1=L2F1=F2F2F1动力臂L1阻力臂L2由 F1L1=F2L2
∵L1 = L2
∴F1 = F2
这是等臂杠杆等臂杠杆不省力，也不省距离三种不同类型的杠杆杠杆的应用：① 当 l 1＞l 2 时，F1＜F2省力杠杆② 当 l 1＜l 2 时，F1＞F2费力杠杆③ 当 l 1 = l 2 时，F1 = F2等臂杠杆如：铡刀、起瓶器如：鱼竿、筷子如：天平哪些杠杆是省力,哪些是费力杠杆?举例生活中的例子,并说明原因讨论：
如何正确选用这些剪刀？为什么？下图杠杆分别是哪种杠杆？O F1 F2 费力杠杆省力杠杆等臂杠杆省力杠杆F1 F2 赛艇运动员用桨划水，桨属哪种杠杆？
使用这种杠杆的好处是什么？可在手臂小幅度运动时，
产生大幅度的拉桨距离。图为我国运动员张秀云在伦敦奥运会比赛时的画面。若她手握桨处离支点距离是50厘米，桨面到支点距离为1.5米，水对每支桨面的阻力为50牛，求她比赛时她双手要使多大的力？解：L1=50cm=0.5mL2=1.5mF2=2×50N=100N∵F1 L1 = F2 L2∴F1×0.5m=100N×1.5mF1=300N答:……P96例题：道钉橇有关尺寸如图所示，若在A点竖直向下的作用200牛的力，道钉橇对道钉会产生多大的力？·OL1L21.2米6厘米如果这个力还不能将道钉拔出，在保持手的作用力大小和作用点不变的情况下采用什么方法可以增大道钉橇对道钉的作用力？小明学了杠杆平衡知识后,自制了一把杆秤。测得这把秤的秤砣为100克，秤盘为50克，OA距离5厘米，问：①这把秤的零刻度点B与O点距离为多少？
②他把一块金属放在秤盘上，当秤砣移到离O点20厘米的C点时杆秤恰好平衡，计算此金属块的质量是多少克？∵F1 L1 = F2 L2∴50g×5cm=100g×OBOB=2.5cm∴m总×5cm=100g×20cmm总=400gm金属=400g-50g=350g答:……如图，人体前臂可以视作杠杆，当曲肘将手中重物举起时，阻力臂大小将 （填“增大”或“减小”）减小左图中轻棒OA可绕O点转动，OA长1.8m，在杆上距O点0.6m处的B点用绳挂一个重120N的物体G，若要使OA如左图所示位置平衡，则在A点应施加的最小力为_____________N，试在右图中由所给条件作出该力的图示。20N如图所示，用一根自重可以忽略不计的撬棒撬动石块。若撬棒C点受到石块的压力是1500牛，且AB=1.5米，BC=0.3米、CD=0.2米，则要撬动该石块所用的力应不小于（ ）
A、500牛
B、300牛
C、200牛
D、150牛D练习一：ABCDAB CD下列个杠杆是省力的（ ）A练习二：BCDABC下列哪个杠杆是省距离的（ ）D1.如图4,杠杆处于平衡状态,F的力臂是什么?2.如图5,某一同学由图得出F1×OA=F2 × OB,这个结论对吗?为什么?练习三：
