苏科版信息技术五上第12课《画组合图形》ppt课件（21张幻灯片）

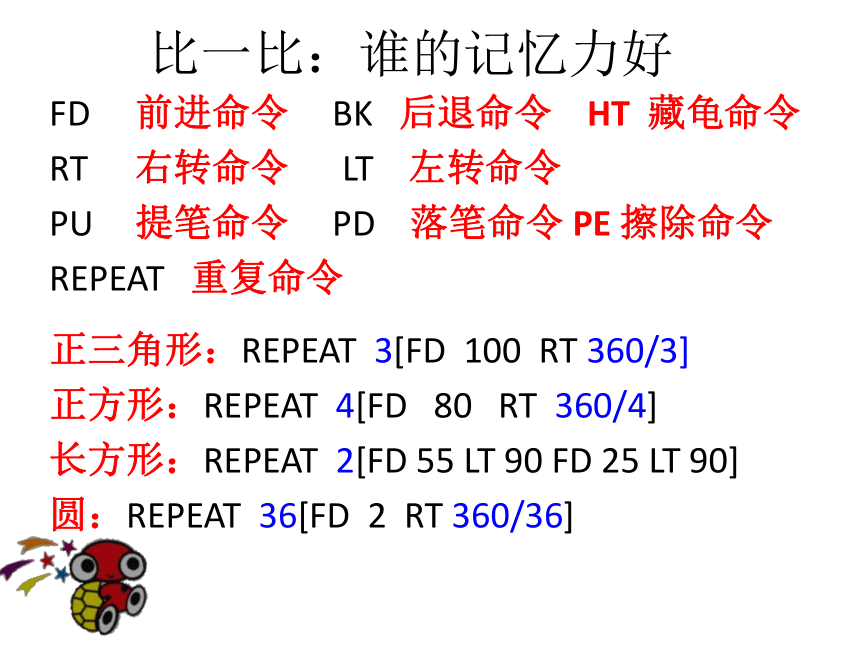

课件21张PPT。比一比：谁的记忆力好FD 前进命令 BK 后退命令 HT 藏龟命令
RT 右转命令 LT 左转命令
PU 提笔命令 PD 落笔命令 PE 擦除命令
REPEAT 重复命令
正三角形：REPEAT 3[FD 100 RT 360/3]
正方形：REPEAT 4[FD 80 RT 360/4]
长方形：REPEAT 2[FD 55 LT 90 FD 25 LT 90]
圆：REPEAT 36[FD 2 RT 360/36]连连看REPEAT 36[FD 2 RT 10]REPEAT 2[FD 55 LT 90 FD 25 LT 90]REPEAT 4[FD 80 RT 90]REPEAT 3[FD 100 RT 120]长方形
正三角形
圆
正方形一、基本任务： 综合运用Logo语言命令画房子二、拓展任务： 画铅笔 或 桌子学习任务：一、小海龟的挑战贴 同学们，想到我家作客得先动动脑筋，我想请你画出我家的样子，你敢接受挑战吗？房顶：
正三角形房身：
正方形房门：
长方形窗：
圆形画 房 顶（先确定房顶的起始角度）
RT 30
（再画正三角形的房顶） REPEAT 3[FD 100 RT 120]60°画 房 身（完成房子的主体）（移到画房身的起始位置及角度） REPEAT 4[FD 80 RT 90]（画正方形的房身）RT 60 FD 10100
80画 门（移到画门的起始位置及角度）FD 80 RT 90 FD 80 RT 90 FD 10 RT 90（画长方形的门）REPEAT 2[FD 55 LT 90 FD 25 LT 90]LTLT门在小海龟出发点的左边
80画 窗 户（移到画窗户的起始位置及角度）PU FD 50 LT 90 FD 60 RT 90 PD （画圆形的窗户）REPEAT 36[FD 2 RT 10]回忆一下 回过头来，我们刚刚画的小海龟的家其实就是个组合图形，刚刚我们画出组合图形，分为了三个步骤：1、将组合图形分解为几个基本图形2、移到每个图形的起始位置及角度3、画出每个图形确定画房顶的起始角度：
RT 30
画三角形的房顶：
REPEAT 3[FD 100 RT 120]
将小海龟移动到画房身的起始位置及角度：
RT 60 FD 10
画正方形房身：
REPEAT 4[FD 80 RT 90]
将小海龟移动到画门的起始位置及角度：
FD 80 RT 90 FD 80 RT 90 FD 10 RT 90
画长方形的房门：
REPEAT 2[FD 55 LT 90 FD 25 LT 90]
将小海龟移动到画窗的起始位置及角度：
PU FD 50 LT 90 FD 60 RT 90 PD
画圆形的窗：
REPEAT 36[FD 2 RT 10]
隐藏小海龟
HT ST显示二、拓展任务房子画好的可以选择一个来完成，房子没画好的继续画房子。 看看下面的图形由几个部分组成，该从哪儿画起呢？桌子：
REPEAT 2[FD 10 RT 90 FD 100 RT 90]
RT 90 FD 10 RT 90
REPEAT 2[FD 80 LT 90 FD 10 LT 90]
LT 90 FD 70 RT 90
REPEAT 2[FD 80 LT 90 FD 10 LT 90]
FD 30 RT 90 FD 60
HT
铅笔：
REPEAT 2[FD 20 RT 90 FD 100 RT 90]
PU FD 20 RT 90 FD 100 RT 30 PD
REPEAT 3[FD 20 RT 120]
HT
