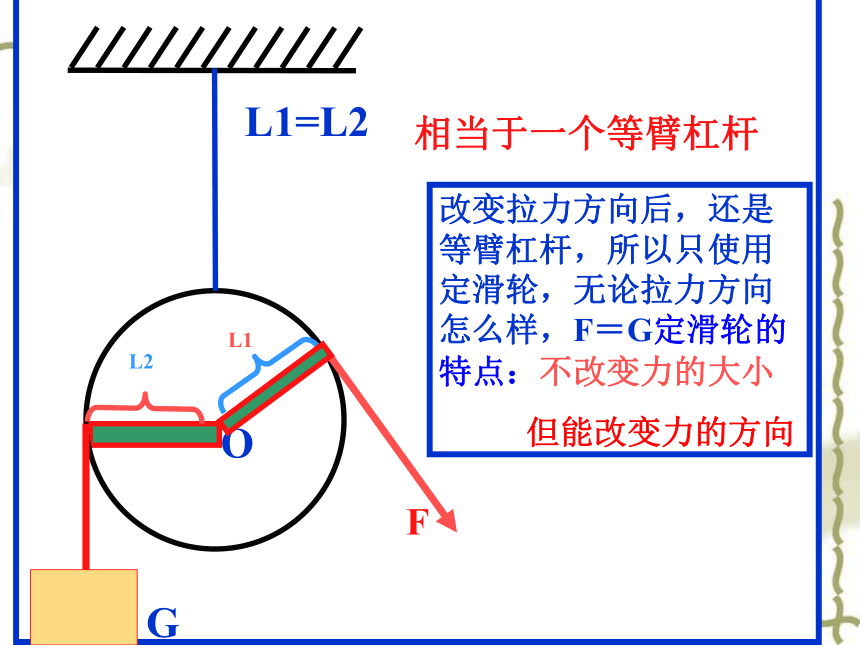

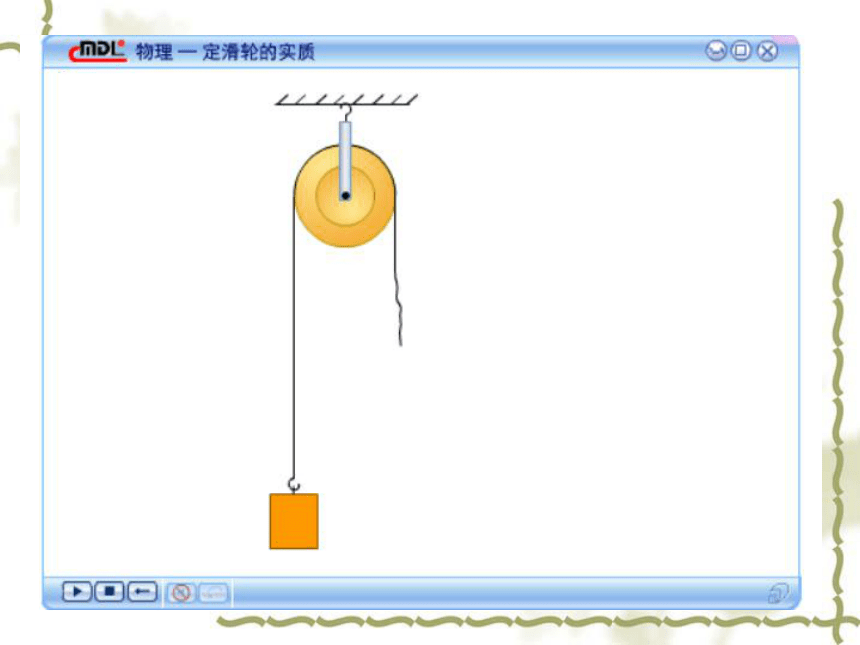

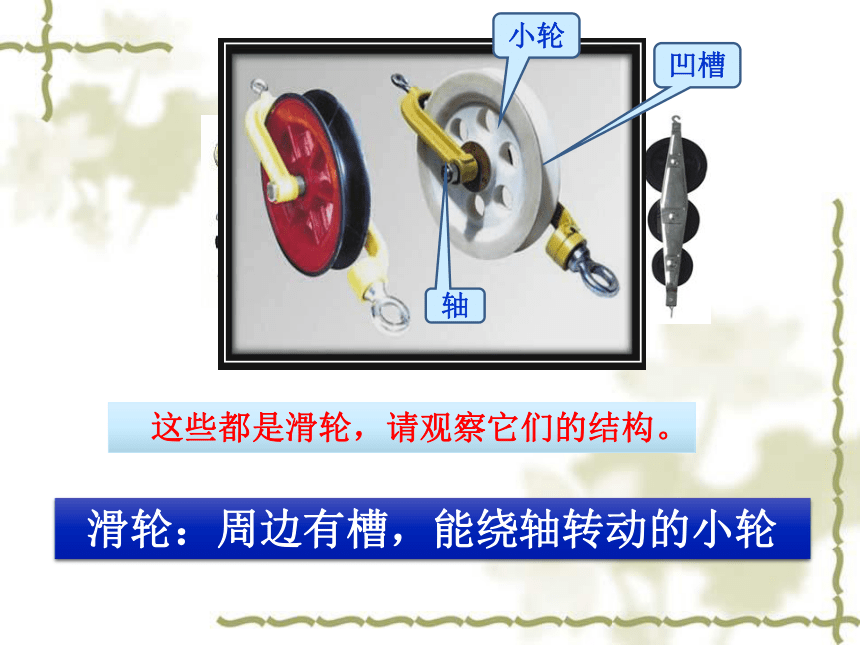

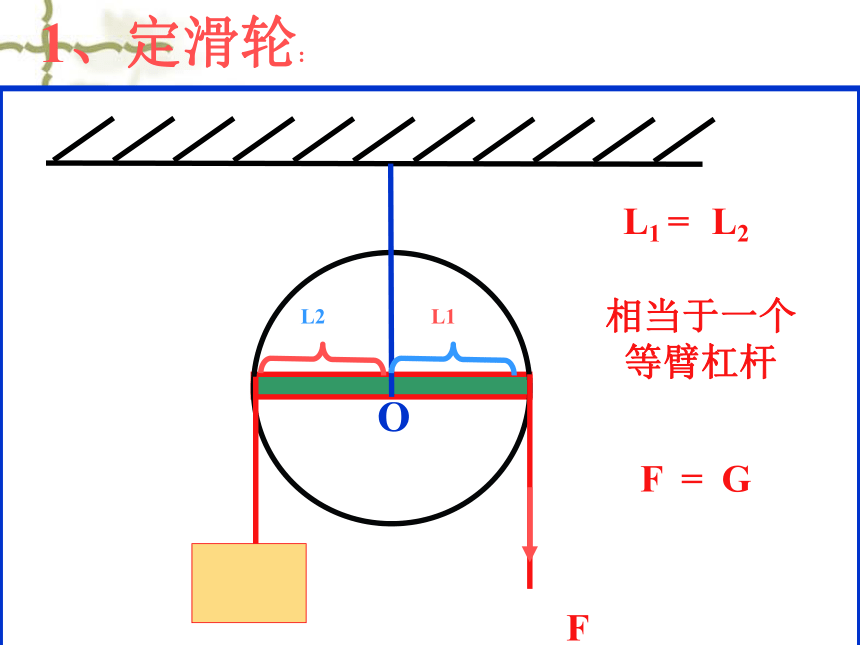

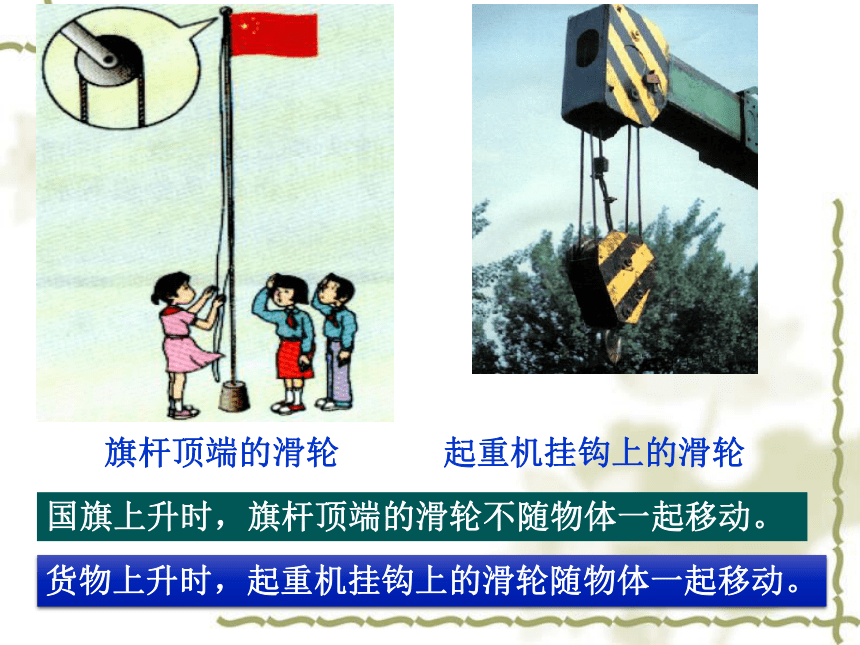

课件25张PPT。第十二章第２节 滑轮 这些都是滑轮，请观察它们的结构。滑轮：周边有槽，能绕轴转动的小轮凹槽轴小轮旗杆顶端的滑轮起重机挂钩上的滑轮国旗上升时，旗杆顶端的滑轮不随物体一起移动。货物上升时，起重机挂钩上的滑轮随物体一起移动。L1L2=相当于一个等臂杠杆F = G1、定滑轮:FGOL2L1L1=L2相当于一个等臂杠杆改变拉力方向后，还是等臂杠杆，所以只使用定滑轮，无论拉力方向怎么样，F＝G定滑轮的特点：不改变力的大小

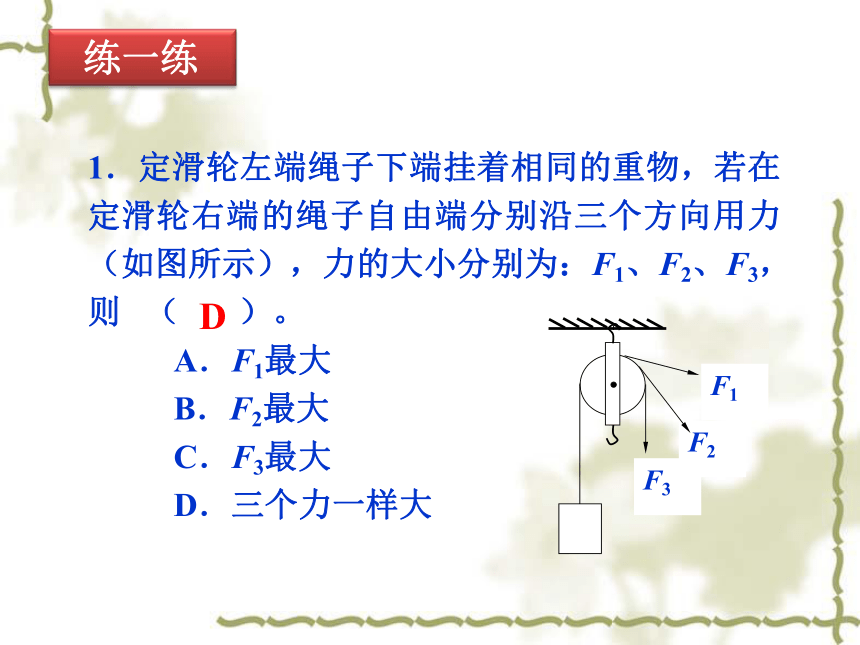

但能改变力的方向1．定滑轮左端绳子下端挂着相同的重物，若在定滑轮右端的绳子自由端分别沿三个方向用力（如图所示），力的大小分别为：F1、F2、F3，则 （ ）。
A．F1最大
B．F2最大
C．F3最大

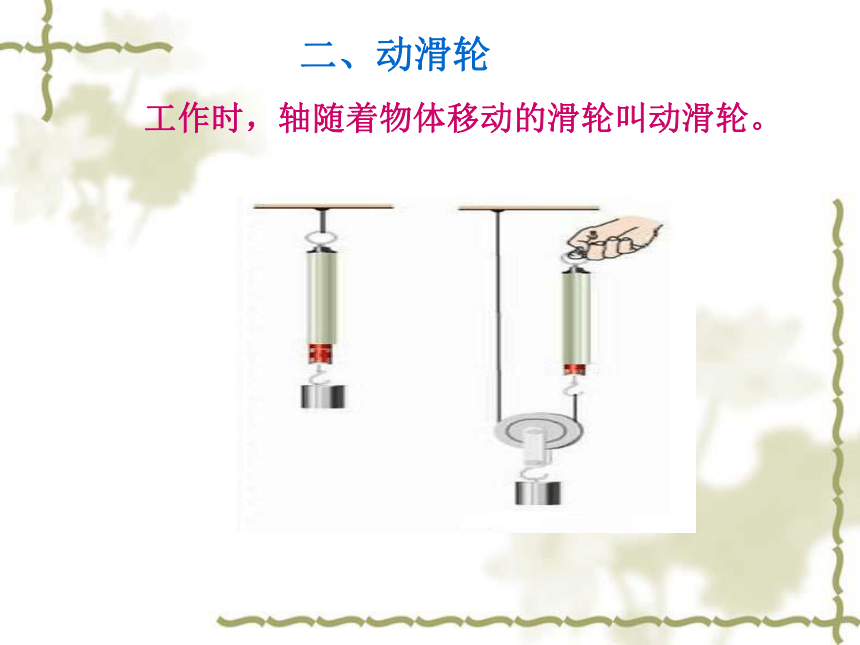

D．三个力一样大 D 练一练工作时，轴随着物体移动的滑轮叫动滑轮。二、动滑轮O·L1L2L1 =2L2
动滑轮的实质是一个 动力臂是阻力臂二倍的杠杆使用动滑轮省一半的力 定滑轮可以改变力的方向，但不能省力。
动滑轮可以省力，但不能改变力的方向。
能否得到这样一种机械，它既可以省力，又可以改变力的方向呢？ 想想议议三、滑轮组定滑轮与动滑轮的组合叫滑轮组。结论：使用滑轮组既可以省力； 又可以改变力的方向。 力的关系：
若不计滑轮与轴间的摩擦及绳重G+G动FFF 思考：有几段绳子对研究对象施加拉力？ 匀速提升物体时F G+G动FFF 力的关系：
若不计轮与轴间的摩擦及绳重 思考：有几段绳子对研究对象施加拉力？ 匀速竖直拉绳子的自由端时 你发现了什么规律？ 结论：n为承担物重的绳子段数。 讨 论轮轴和斜面
杠杆、滑轮都是简单机械，它们还可以变形为轮轴。下面是几种轮轴
1. 井上的辘轳
从右边看过去，可画成下图:动力臂大于阻力臂 —— 省力杠杆。2. 汽车的方向盘
从上边看下去，也可画成下图:动力臂大于阻力臂——省力杠杆。F2 l1 = Rl2 = rO F1 3. 水龙头
从上边看下去，也可画成下图:动力臂大于阻力臂——省力杠杆。船舵 门的把手 螺丝刀 单车的踏板 4. 其他轮轴斜面也是一种省力机械其他斜面课堂小结定滑轮动滑轮滑轮组
但能改变力的方向1．定滑轮左端绳子下端挂着相同的重物，若在定滑轮右端的绳子自由端分别沿三个方向用力（如图所示），力的大小分别为：F1、F2、F3，则 （ ）。
A．F1最大
B．F2最大
C．F3最大
D．三个力一样大 D 练一练工作时，轴随着物体移动的滑轮叫动滑轮。二、动滑轮O·L1L2L1 =2L2
动滑轮的实质是一个 动力臂是阻力臂二倍的杠杆使用动滑轮省一半的力 定滑轮可以改变力的方向，但不能省力。
动滑轮可以省力，但不能改变力的方向。
能否得到这样一种机械，它既可以省力，又可以改变力的方向呢？ 想想议议三、滑轮组定滑轮与动滑轮的组合叫滑轮组。结论：使用滑轮组既可以省力； 又可以改变力的方向。 力的关系：
若不计滑轮与轴间的摩擦及绳重G+G动FFF 思考：有几段绳子对研究对象施加拉力？ 匀速提升物体时F G+G动FFF 力的关系：
若不计轮与轴间的摩擦及绳重 思考：有几段绳子对研究对象施加拉力？ 匀速竖直拉绳子的自由端时 你发现了什么规律？ 结论：n为承担物重的绳子段数。 讨 论轮轴和斜面
杠杆、滑轮都是简单机械，它们还可以变形为轮轴。下面是几种轮轴
1. 井上的辘轳
从右边看过去，可画成下图:动力臂大于阻力臂 —— 省力杠杆。2. 汽车的方向盘
从上边看下去，也可画成下图:动力臂大于阻力臂——省力杠杆。F2 l1 = Rl2 = rO F1 3. 水龙头
从上边看下去，也可画成下图:动力臂大于阻力臂——省力杠杆。船舵 门的把手 螺丝刀 单车的踏板 4. 其他轮轴斜面也是一种省力机械其他斜面课堂小结定滑轮动滑轮滑轮组
