化学能转化为电能[下学期]

课件19张PPT。 化学能转化为电能

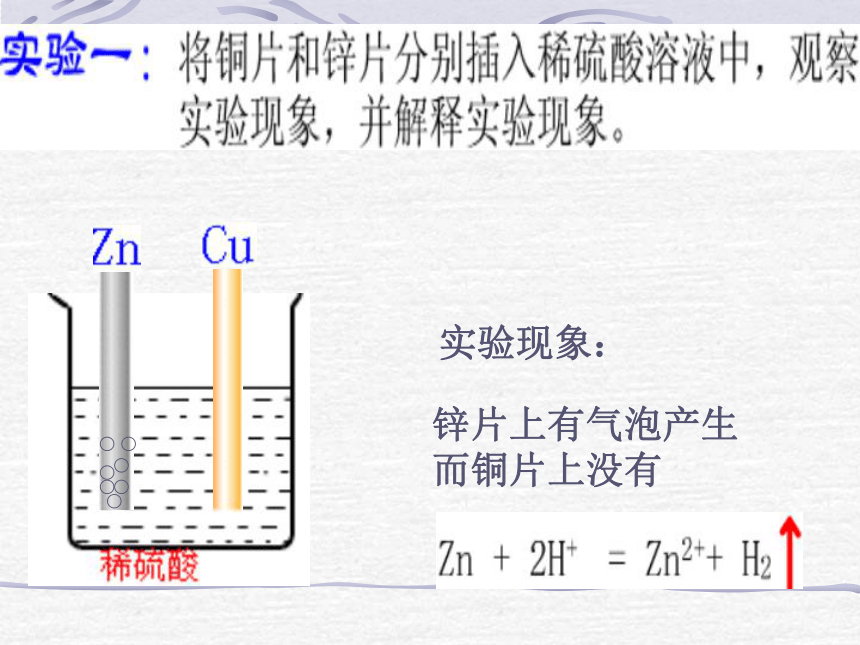

---原电池原理及形成条件实验现象：锌片上有气泡产生

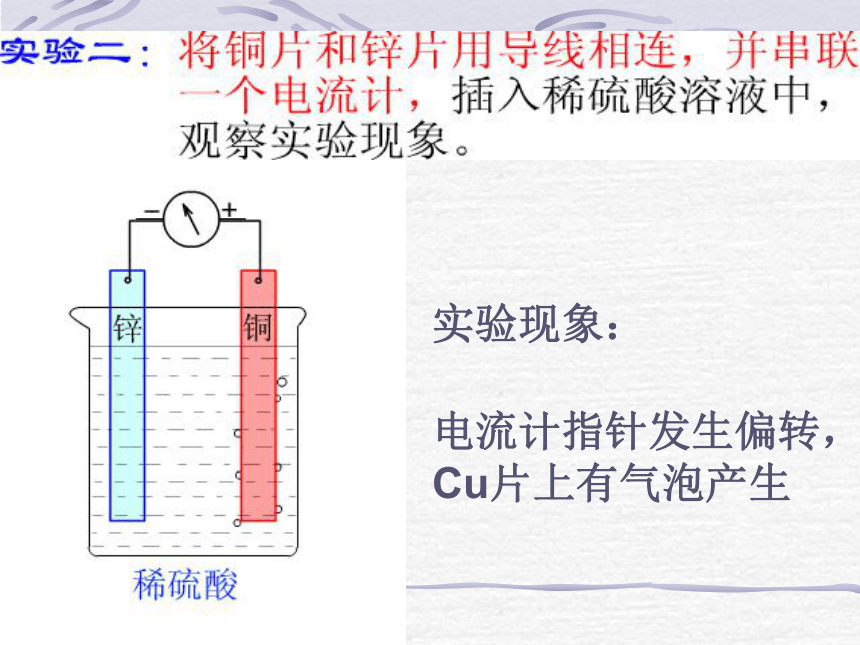

而铜片上没有实验现象：电流计指针发生偏转，

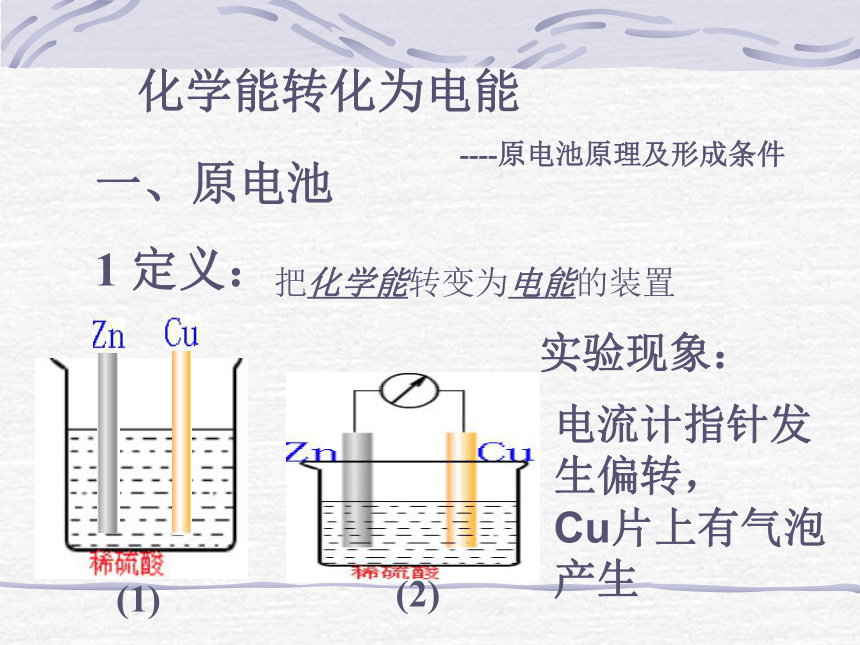

Cu片上有气泡产生一、原电池
1 定义：把化学能转变为电能的装置 化学能转化为电能
----原电池原理及形成条件实验现象：电流计指针发生偏转，

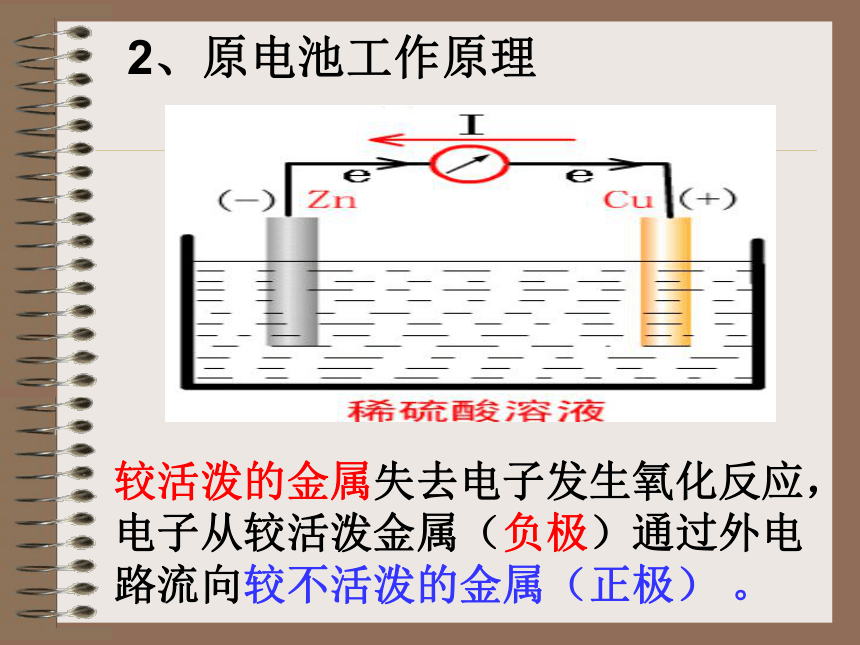

Cu片上有气泡产生(1)(2)2、原电池工作原理较活泼的金属失去电子发生氧化反应，电子从较活泼金属（负极）通过外电

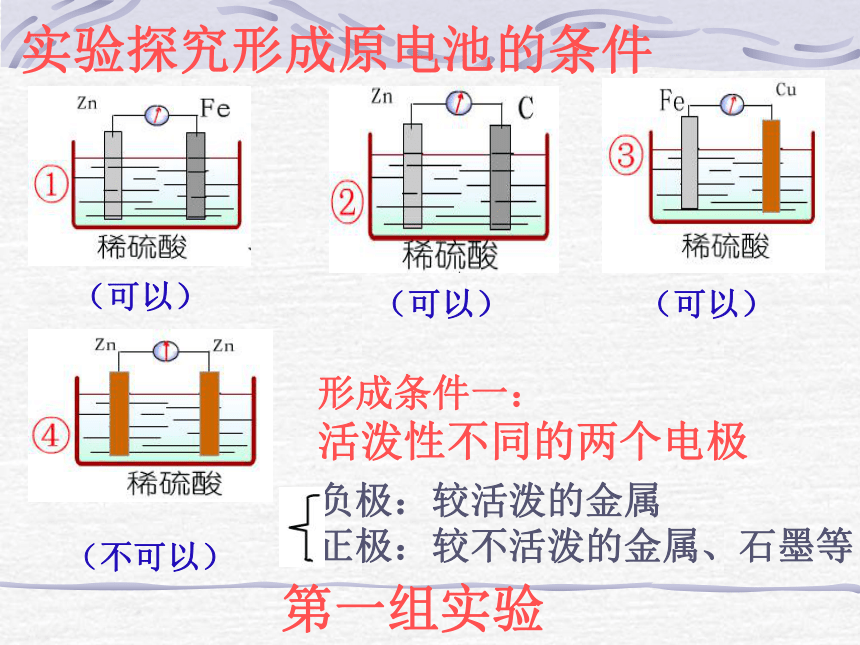

路流向较不活泼的金属（正极） 。实验探究形成原电池的条件（可以）（可以）（可以）（不可以）形成条件一：
活泼性不同的两个电极负极：较活泼的金属

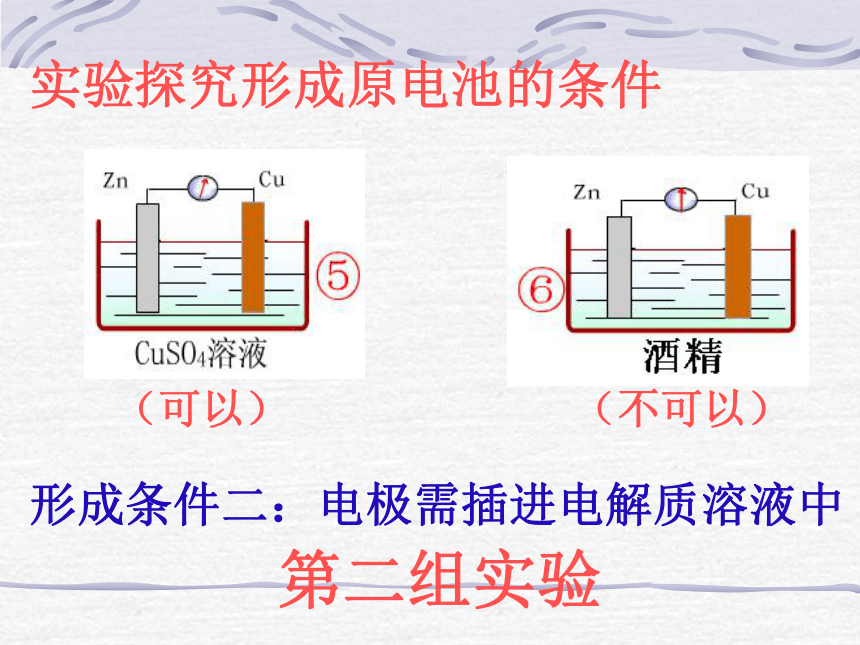

正极：较不活泼的金属、石墨等第一组实验（可以）（不可以）形成条件二：电极需插进电解质溶液中
第二组实验实验探究形成原电池的条件第三组实验实验探究形成原电池的条件形成条件三：必须形成闭合回路（不可以）一、原电池的工作原理较活泼的金属发生氧化反应,电子从较活泼的金属(负极)通过外电路流向较不活泼的金属(正极)。 电子流向：
负极 正极导线二、组成原电池的条件(1)、两种活泼性不同的金属（或一种是非金属导体）作电极
(2)、两电极均插入电解质溶液中
(3)、两极相连形成闭合电路前提是发生氧化还原反应1.图中所示装置属于原电池的是( ).
是原电池的判断电极并写出电极反应和总反应方程式.C D EE 2.把a、b、c、d四块金属片浸入稀硫酸中，用
导线两两相连组成原电池。若a、b相连时，a为
负极；c、d相连时，电流由d到c；a、c相连时，
c极上产生大量气泡，b、d相连时，b上有大量气
泡产生，则四种金属的活动性顺序由强到弱的为：
( )
A．a > b > c > d B．a > c > d > b
C．c > a > b .> d D．b > d > c > a B你知道了吗
3、请将氧化还原反应 Zn + Cu2+ = Cu + Zn2+Zn比Zn不活泼的金属或石墨 CuSO4 、CuCl2等设计成一个原电池。负极：
正极：
电解质溶液： 此电池的优点：
能产生持续、稳定的电流。
