家庭电路中电流过大的原因课件(共24张PPT)

课件24张PPT。人教版九年级物理第十九章第2节家庭电路中

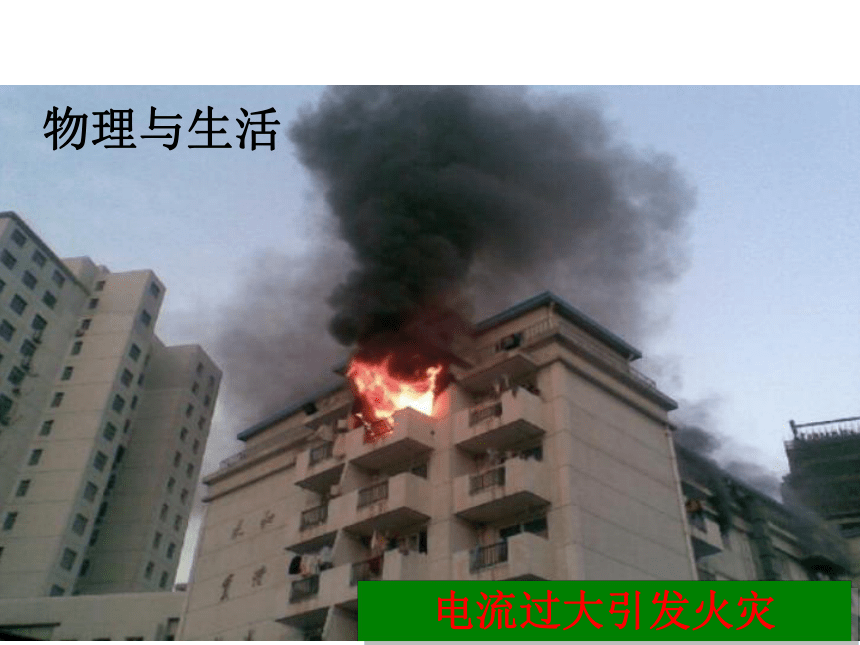

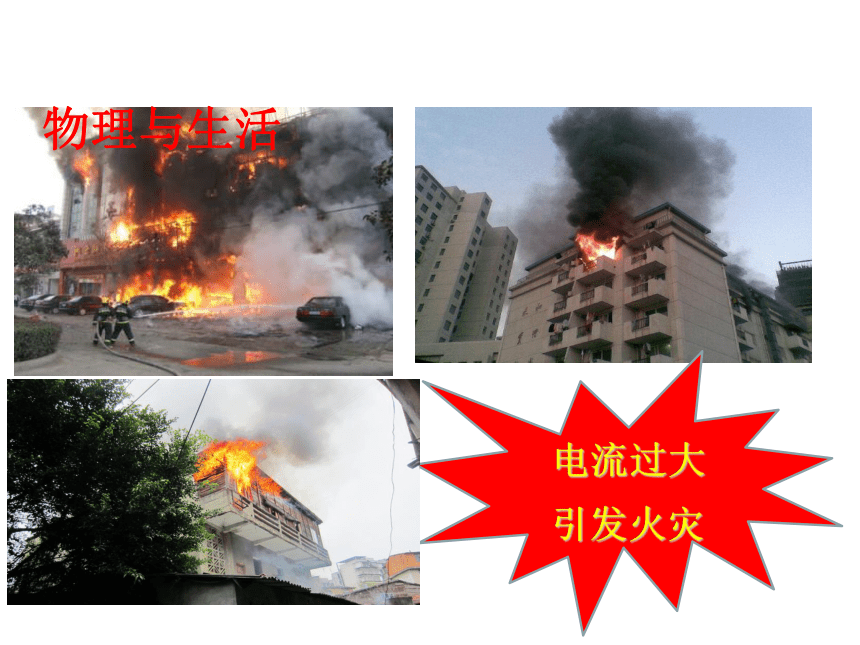

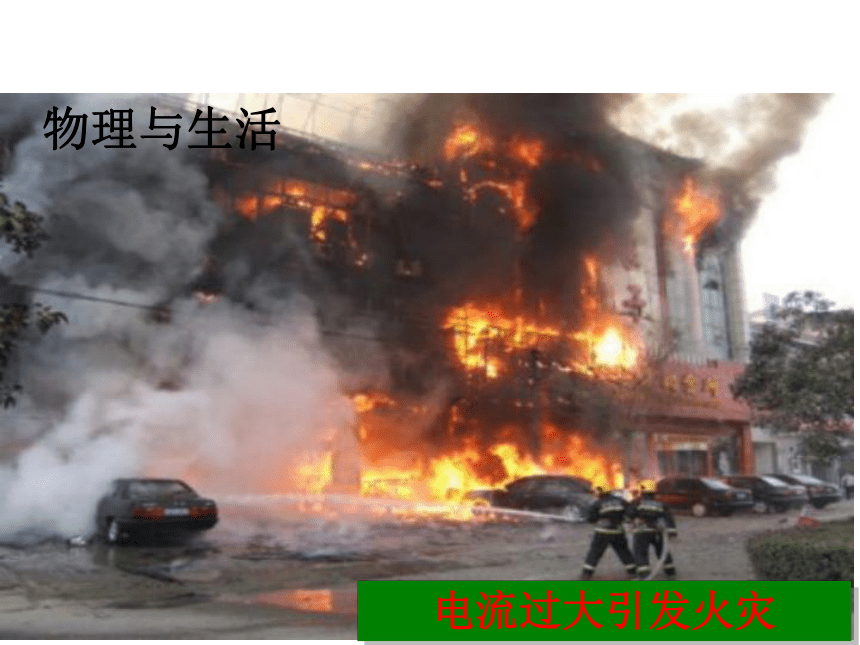

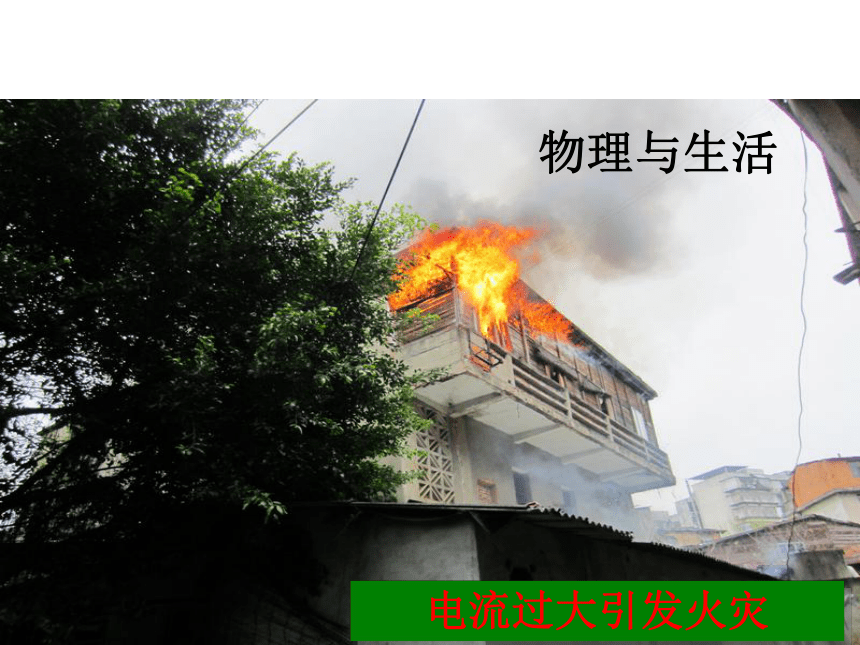

电流过大的原因物理与生活电流过大引发火灾电流过大引发火灾物理与生活电流过大引发火灾物理与生活电流过大
引发火灾物理与生活人教版九年级物理第十九章第2节家庭电路中

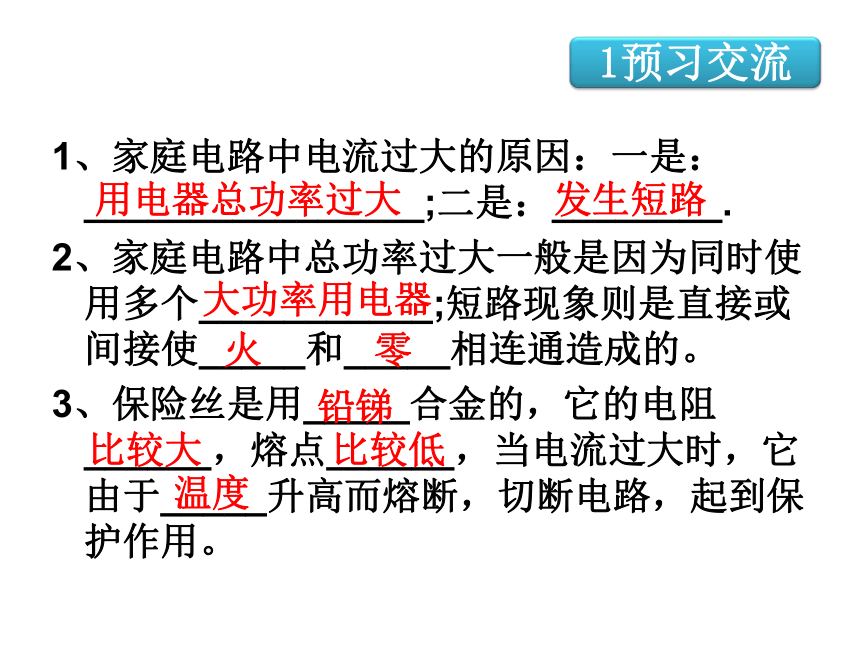

电流过大的原因1、家庭电路中电流过大的原因：一是： ________________;二是：________.
2、家庭电路中总功率过大一般是因为同时使用多个___________;短路现象则是直接或间接使_____和_____相连通造成的。
3、保险丝是用_____合金的，它的电阻______，熔点______，当电流过大时，它由于_____升高而熔断，切断电路，起到保护作用。1预习交流用电器总功率过大发生短路比较低比较大铅锑零火大功率用电器温度1、为什么

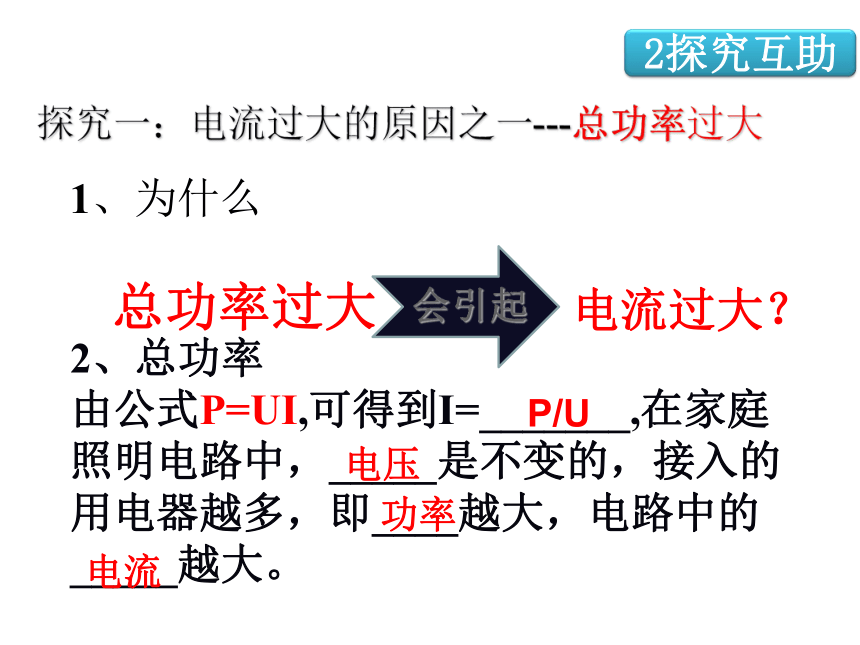

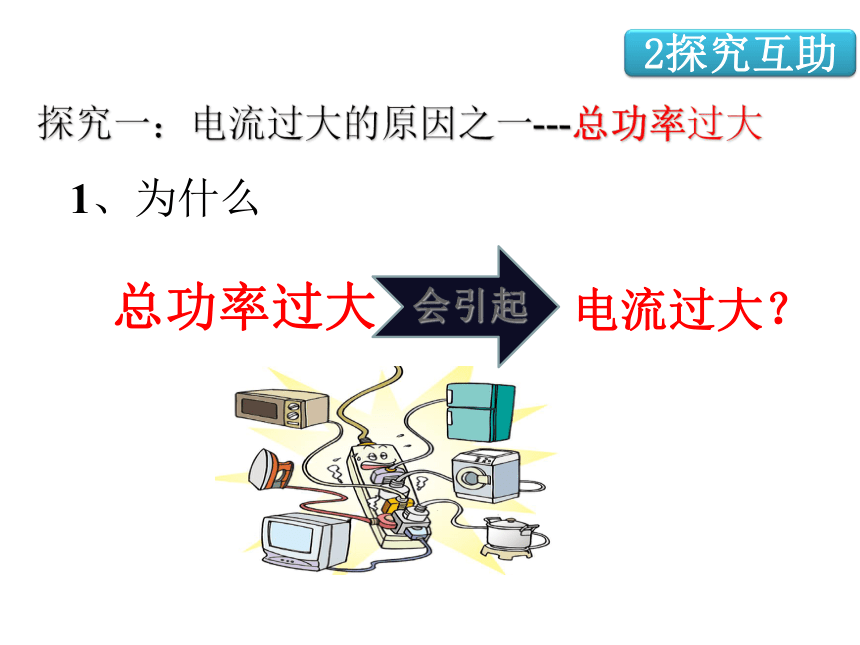

总功率过大2探究互助 会引起电流过大？探究一：电流过大的原因之一---总功率过大1、为什么
总功率过大2探究互助 会引起电流过大？探究一：电流过大的原因之一---总功率过大2、总功率
由公式P=UI,可得到I=_______,在家庭照明电路中，_____是不变的，接入的用电器越多，即____越大，电路中的_____越大。P/U电压功率电流算一算：通过插座的电流为多大？干路的电流可以利用I＝P 总/ U总来计算。2探究互助3训练感悟1、为什么
短 路2探究互助 会引起电流过大？探究二：电流过大的原因之二---短路1、请用你学过的知识解释：为什么
短 路
2探究互助 会引起电流过大？探究二：电流过大的原因之二---短路2、短路
欧姆定律I=U/R，家庭电路中电压为____v不变，短路时，电路中的_____很小，所以会导致______很大。电流220电阻家庭电路中发生短路是因为直接或间接把_____和_____连在了一起。物理与生活零线火线5检测反馈(链接中考)下列现象不会引起家庭电路发生火灾的是（ ）
A.用电器总功率过大
B.短路
C.开关内两根线相碰
D.插座内两根线相碰C用电器的总功率过大和短路这两种情况万一不小心发生了，有没有什么措施来避免事故的发生呢？ 想想议议探究三：保险丝的作用2探究互助1.保险丝应____联在电路中。
2.你知道保险丝是如何起到保险作用 的吗？
3思考：串空气开关保险丝电阻比较大，熔点比较低，当电流过大时，它由于温度升高而熔断，切断电路，起到保护作用。 请大家选择适合安装在教室的保险丝。若有额定电流为6A、12A、18A的保险丝供你选择，你会选择哪种规格？为什么？　 选用原则：应使保险丝的额定电流等于或稍大于电路中的正常工作时的最大电流。想想议议　空气开关住宅配电箱新型保险装置现在家庭中常用空气开关代替保险丝你收获了什么？4归纳总结5检测反馈1，某报载某娱乐场所发生火灾，死伤数十人，损失惨重。经警方调查，火灾是由电线燃烧引起的，经过进一步检查发现，该场所的保险丝熔断后有人用铜丝代替了。从物理学的角度来看，引起电线燃烧的原因可能有：一是电路有发生_____,；另一种是由于用电器的总功率_____，使导线过热引起绝缘皮燃烧。短路过大2、这是我们平常用到的插板，连接电路2、这是我们平常用到的插板，连接电路谢谢
