15.2 电流和电路课件(共23张PPT)

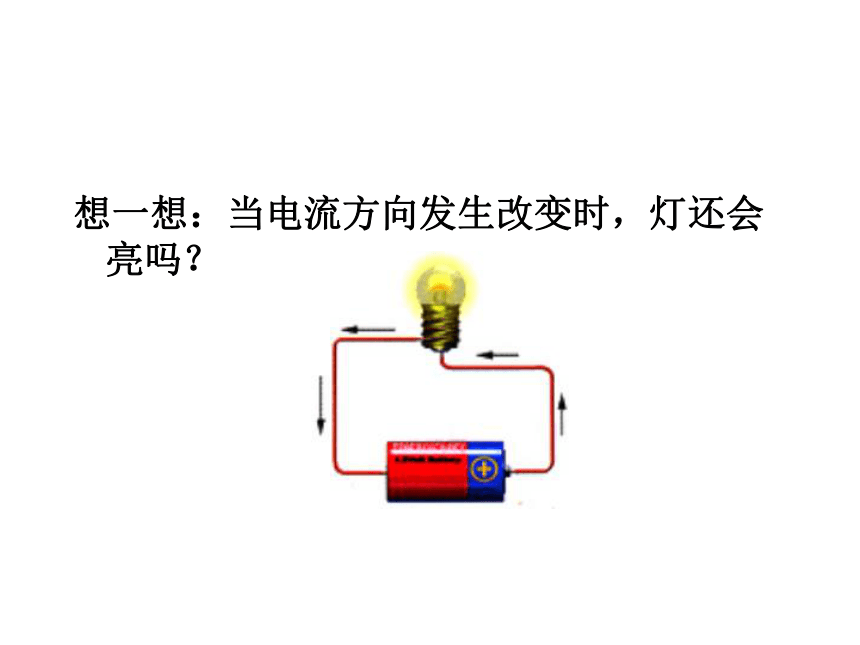

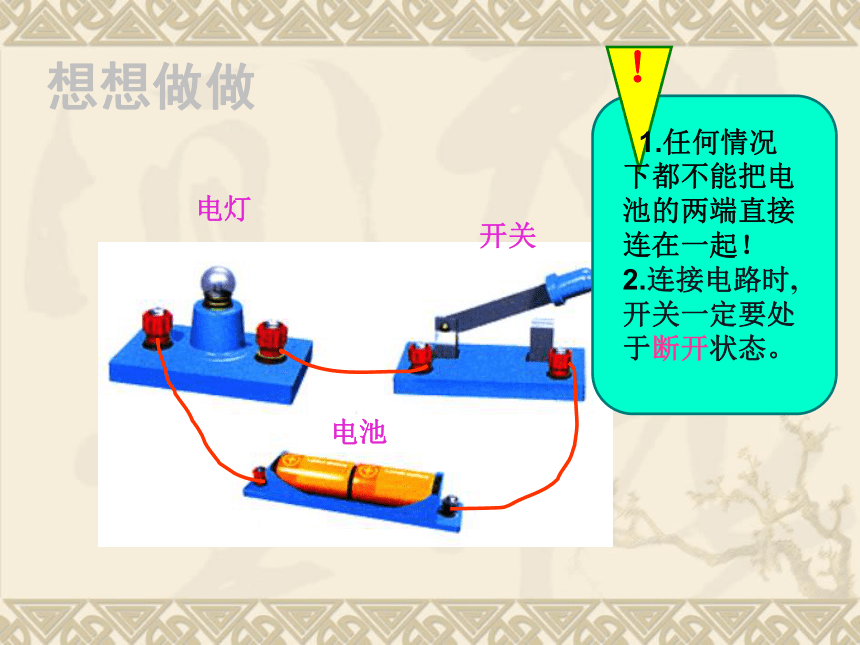

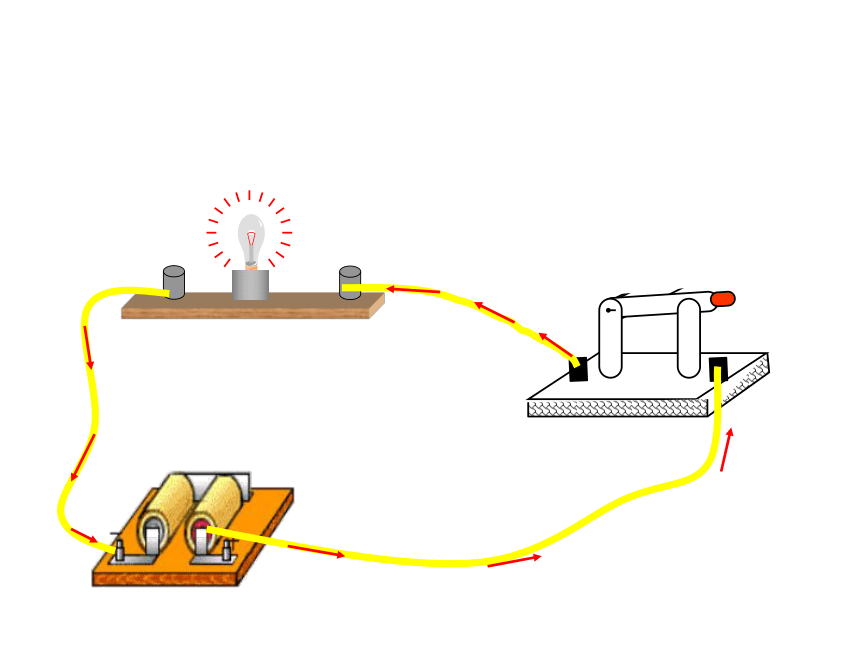

课件23张PPT。第2节 电流和电路想想做做开关电池电灯1.电荷的定向移动形成电流。2.电流的方向物理学规定：把正电荷定向移动的方向规定为电流方向。在电源外部电流是从正极出流经用电器回负极想一想：当电流方向发生改变时，灯还会亮吗？小资料 半导体二极管发光二极管的应用 3.电路

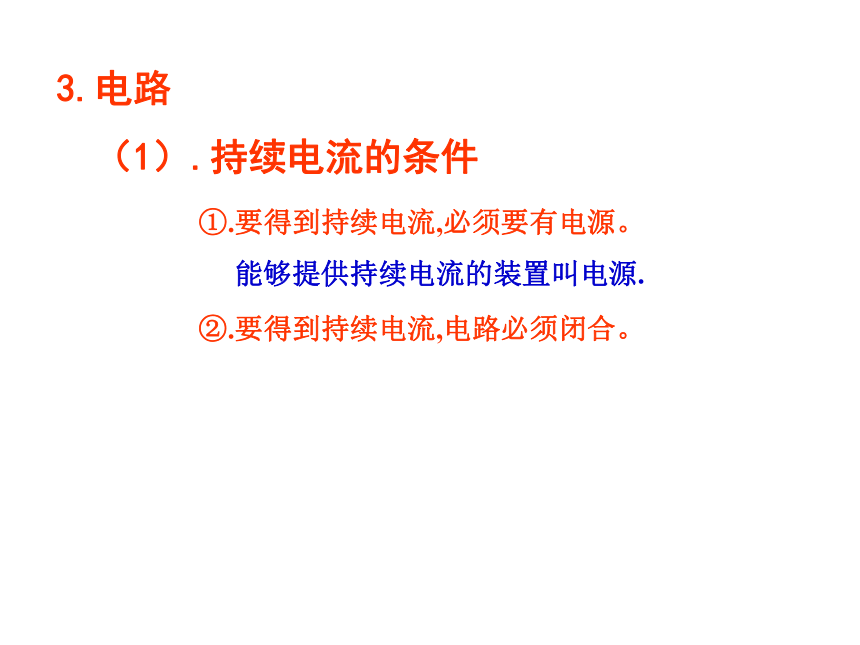

（1）.持续电流的条件 ①.要得到持续电流,必须要有电源。
能够提供持续电流的装置叫电源. ②.要得到持续电流,电路必须闭合。 （2）.电路组成电路是由______、______、______、______组成的。电源用电器开关导线电 源：能够持续向用电器提供电能的装置。用电器：利用电流工作，是消耗电能的装置。
如：灯泡 电视机 手机等
开 关： 控制用电器工作的元件。导 线： 把上述器件连接起来。输送电能。
如:干电池 蓄电池 发电机等（1）通路：电路连接后，处处连通的电路叫通路。4.电路的三种状态（2）开路：当开关未闭合，或电线断裂致使线路在某处断开的电路，叫做断路（开路）。??（3）短路：直接用导线把电源或用电器两端连接起来。如何把上述电路的连接情况表示出来呢？ 画起来太复杂、有些复杂的电路图根本无法表示。 怎么办呢?元件符号灯 泡干电池开 关电流表电压表变阻器电动机电 阻5.电路图用规定的元件符号来表示电路连接情况的图+-实物图要用统一符号表示
画成矩形，横平竖直
连接之间不能断开
元件符号不能画在拐角处（变阻器除外）电路图画电路图的要求怎样画电路图试一试电子门铃电子门铃可以用“ ”代替[观察]：家用手电筒的电路结构是怎样的？+ - 1.下图所示各电路元件为电路提供电能的是 消耗电能的是 ABCD（C）(A、B、D)再试一试2.如图所示的四个电路中，符合电路基本组成条件且连接正确的是（ ）祝同学们学习进步！
