欧姆定律课件(共22张PPT)

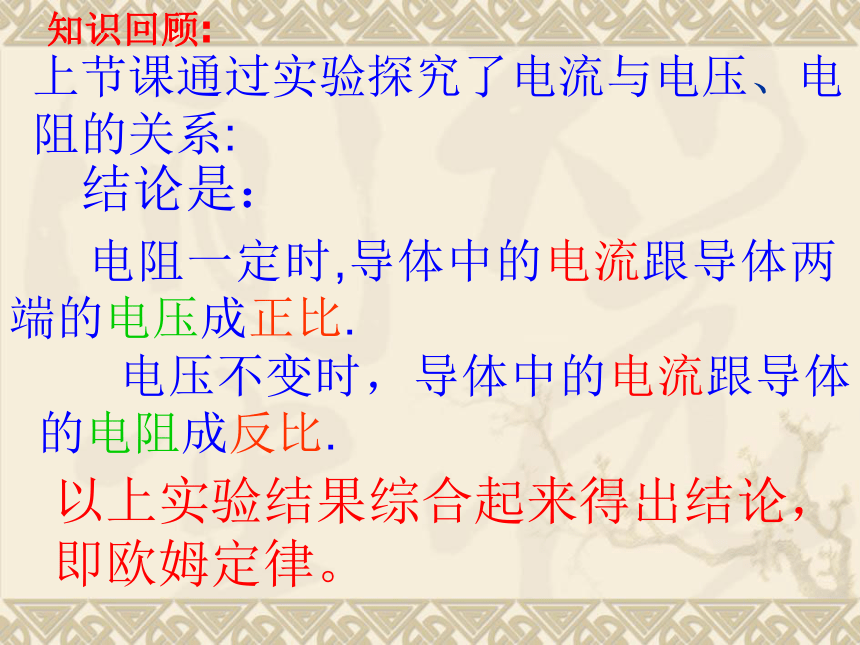

课件22张PPT。知识回顾: 电阻一定时,导体中的电流跟导体两端的电压成正比. 电压不变时，导体中的电流跟导体的电阻成反比.上节课通过实验探究了电流与电压、电阻的关系:以上实验结果综合起来得出结论，即欧姆定律。
结论是： 欧姆（G.S.Ohm,1787~1854）是德国物理学家。他在物理学中的主要贡献是发现了后来以他的名字命名的欧姆定律。欧姆的研究，主要是在1817~1827年担任中学物理教师期间进行的。现在我们看到欧姆定律的公式那么简单，却不要忘记欧姆当时为了信息窗解决这一难题，付出了艰辛的劳动，当时的实验条件很差，那些测量电流的仪器和电阻值不同的导体，都要自己设计制造。他能够完成这些精细的制作和精确的实验，主要得益于强烈的好奇心、执着的探究精神。

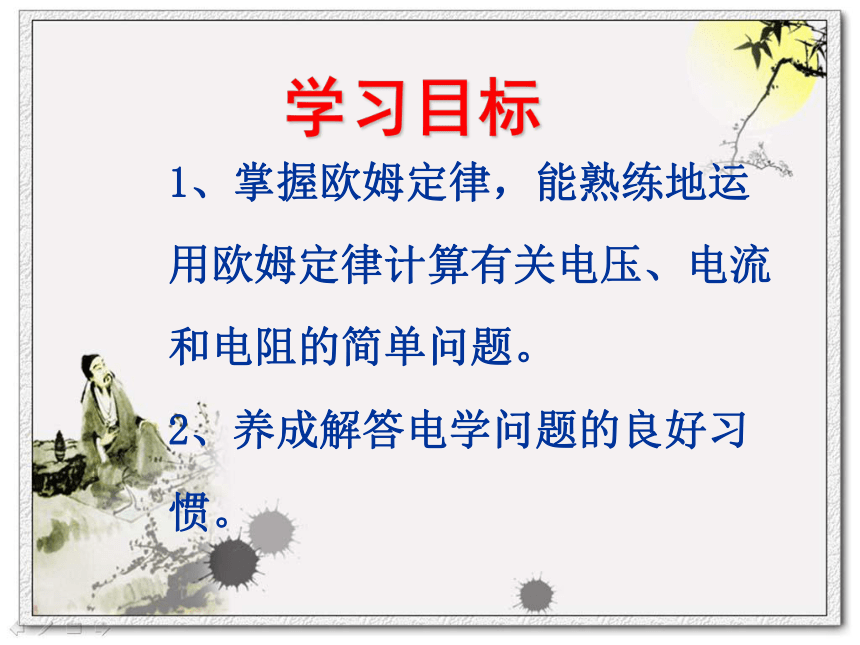

1、掌握欧姆定律，能熟练地运用欧姆定律计算有关电压、电流和电阻的简单问题。

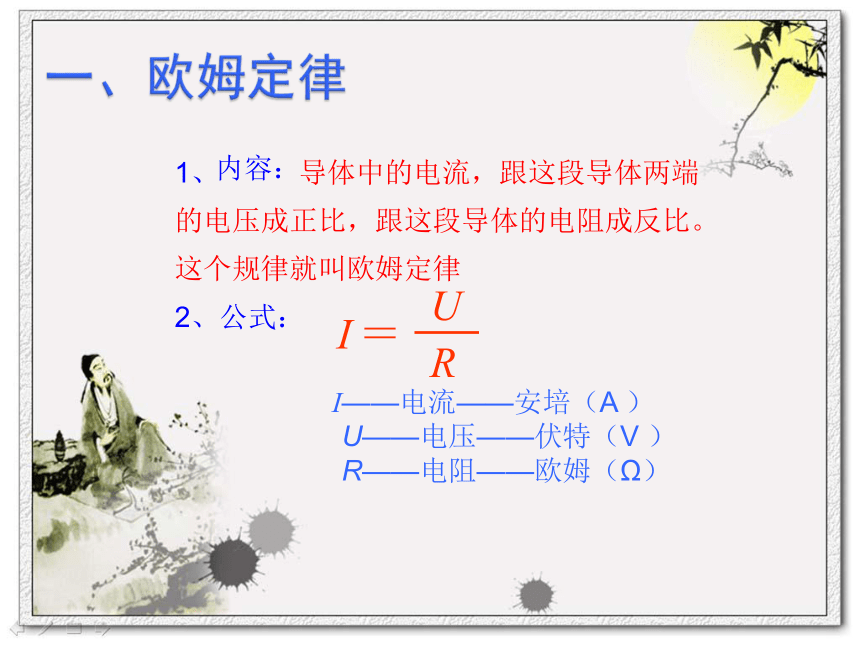

2、养成解答电学问题的良好习惯。学习目标1、 导体中的电流，跟这段导体两端
的电压成正比，跟这段导体的电阻成反比。
这个规律就叫欧姆定律
2、公式：
I——电流——安培（A ）
U——电压——伏特（V ）

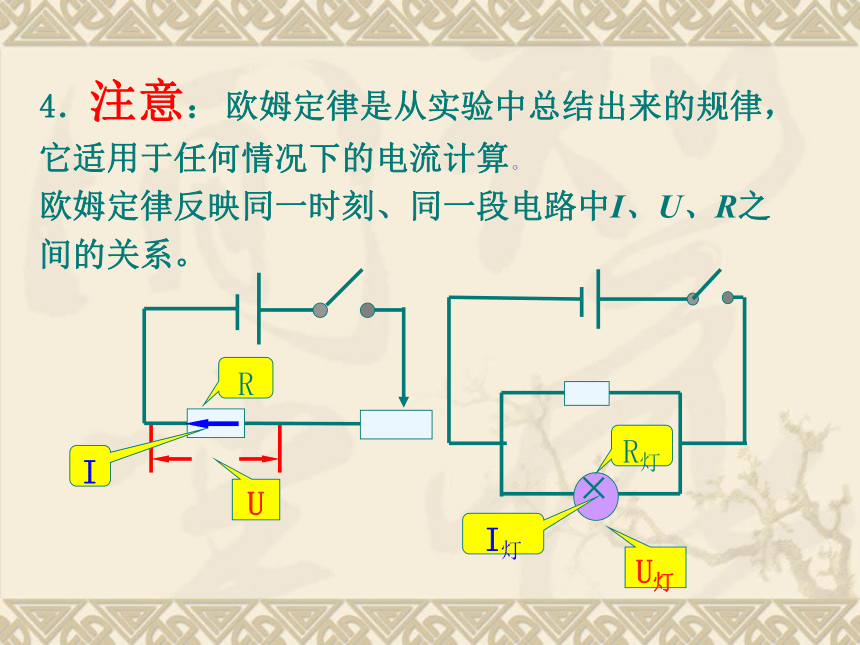

R——电阻——欧姆（Ω）内容：RUIR灯U灯I灯4．注意： 欧姆定律是从实验中总结出来的规律，它适用于任何情况下的电流计算。

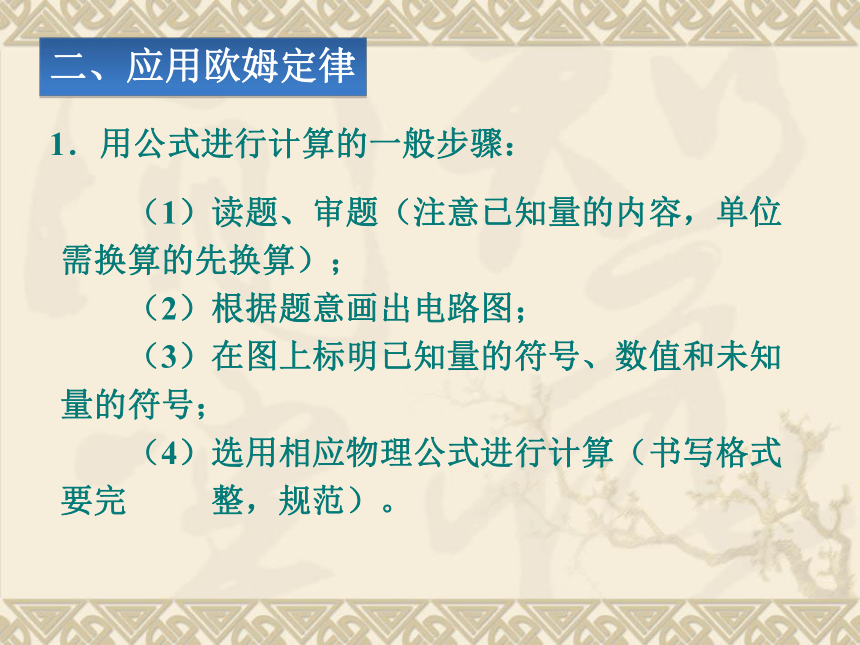

欧姆定律反映同一时刻、同一段电路中I、U、R之间的关系。　　（1）读题、审题（注意已知量的内容，单位需换算的先换算）；
　　（2）根据题意画出电路图；
　　（3）在图上标明已知量的符号、数值和未知量的符号；

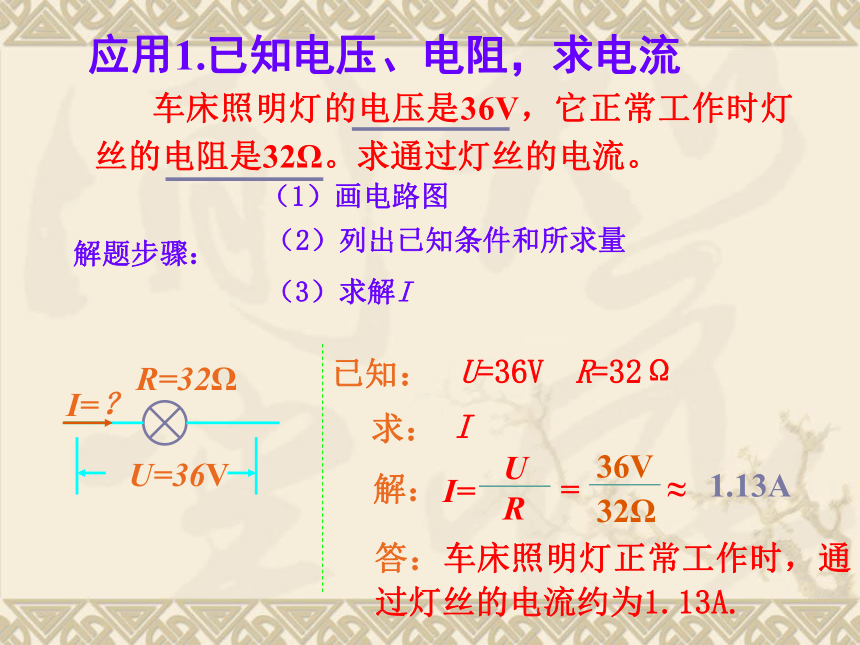

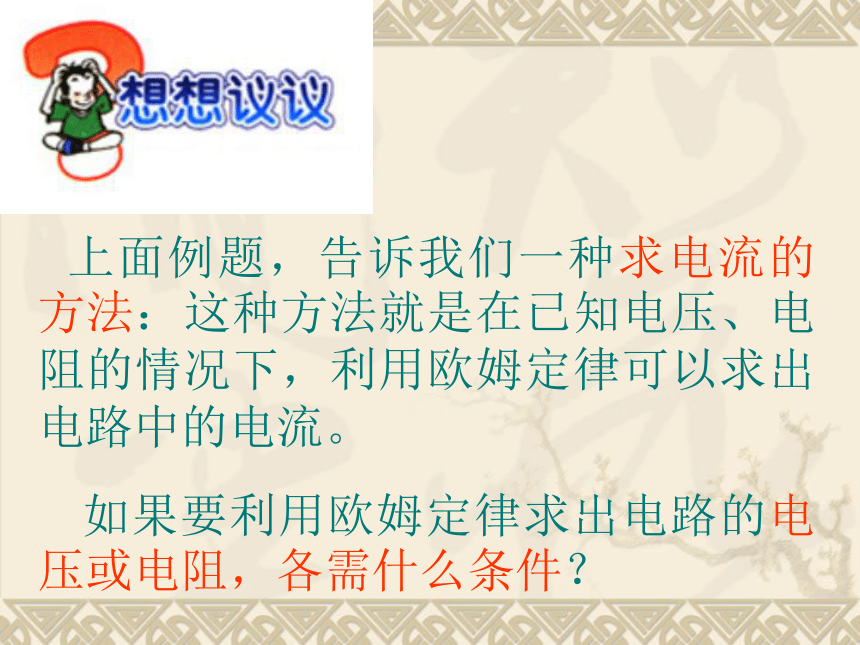

　　（4）选用相应物理公式进行计算（书写格式要完 整，规范）。1．用公式进行计算的一般步骤：二、应用欧姆定律 车床照明灯的电压是36V，它正常工作时灯丝的电阻是32Ω。求通过灯丝的电流。R=32Ω I=？U=36V已知：应用1.已知电压、电阻，求电流（2）列出已知条件和所求量解题步骤：（1）画电路图（3）求解IU=36VR=32Ω求：I答：车床照明灯正常工作时，通过灯丝的电流约为1.13A.解：I=UR36V32Ω =≈1.13A 上面例题，告诉我们一种求电流的方法：这种方法就是在已知电压、电阻的情况下，利用欧姆定律可以求出电路中的电流。
如果要利用欧姆定律求出电路的电压或电阻，各需什么条件？2、欧姆定律公式的变形·U=IR主要用于已知电压和电流求电阻.__主要用于已知电流和电阻求电压.拓展：能否说电压与电流成正比呢？拓展：能否说电阻与电压成正比，与电流成反比呢？ 不可以，因为导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积，有的还与温度有关。电阻的大小不会随着电流和电压的变化而变化，只跟本身的因素有关. 某同学用一只电流表和灯泡串联，测得它正常发光时的电流是0.18A，再用电压表测得灯泡两端的电压是220V，试计算灯丝正常发光时的电阻值。应用3：已知电流、电压，求电阻AVU=220V, I=0.18AR=?灯丝正常发光时的电阻值为1222Ω=1222Ω　　例2 在如图所示的电路中，调节滑动变阻器 R'，使灯泡正常发光，用电流表测得通过它的电流
值是0.6 A。已知该灯泡正常发光时的电阻是20 Ω，求灯泡两端的电压。解：UL=ILRL
=0.6 A×20 Ω =12 VRL=20 ΩI=0.6 AIL=I=0.6 A求电压：　　例4 加在某一电阻器两端的电压为5 V时，通过它的电流是0.5 A，则该电阻器的电阻应是多大？如果两端的电压增加到20 V，此时这个电阻器的电阻值是多大？通过它的电流是多大？解：提示：因为电阻是导体本身的一种性质，因此电阻的大小与电压、电流的大小均无关系，所以“电阻与电压成正比，与电流成反比”这种说法是错误的。小 结 欧姆定律：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。 公式： I=U/R 欧姆定律公式中各个物理量具有同一性，公式
中的I、U、R是指同一导体、同一时刻的电流、
电压、电阻。 电阻是导体本身固有的一种性质，电阻跟电压、电流无关，不存在正、反比的关系。 欧姆定律适用与任何情况下的电流计算。练一练：1、有一种指示灯，电阻为6欧，通过的电流为0.5安时才能正常发光，要使这种指示灯正常发光，应加多大的电压？练一练：2、用电压表测出一段导体两端的电压是7.2伏，用电流表测出的电流是0.4安，求这段导体的电阻。测一测1.当加在某导体两端电压为4V时，通过它的电流为0.25A，则这导体的电阻为______Ω；当加在它两端的电压增大1倍时，导体中通过的电流为_______，该导体的电阻为______ Ω。160.5A162.试根据欧姆定律，完成下列表格。4155小知识：酒精浓度测试仪酒精浓度测试仪中装有酒精气体传感器，酒精气体传感器是一种气敏电阻，它的阻值随酒精气体浓度的变化而变化，从而引起电路中的电流和电压的变化，驾驶员呼出的酒精气体浓度越大，测试仪中电压表的示数也越大。同学们，一定要加油，要学以致用！1、工厂中车床照明灯用36伏的安全电压，1号车床照明灯的电阻为30欧，求通过灯丝的电流。如果通过3号车床灯丝的电流为1.5安，那3号车床照明灯的电阻为多少？解：已知：U=36伏 R1=30欧 I3=1.5安拓展训练2 、加在某一段导体两端的电为2伏时，通过的电流为0.2 安，电阻为____ 欧，当电压增加1伏时，通过的电流为____安？导体的电阻为____欧？当导体两端电压为0时，通过的电流为___ 安？导体的电阻为___欧？100.310010根据欧姆定律： I1=U/R1=36伏/30欧=1.2安由I=U/R 得： R3=U/I3=36伏/1.5安=24欧答：通过1号车床照明灯的电流是1.2安，
3号车床照明灯的电阻为24欧。
求：I1=？R3=？3、当加在某导体两端电压为4V时，通的电流为0.25A,此导体的电阻为______Ω；当加在它两端的电压增大1倍时，该导体的电阻为______ Ω,导体中通过的电流为_______A 。
16160.54.如图所示电路，电压表V1的示数为8V，闭合开关S后，V2的示数为5V，若电阻R1的阻值为12Ω，求R2的阻值是多少？V1V2R1R2
