4.5 电压的测量 试卷

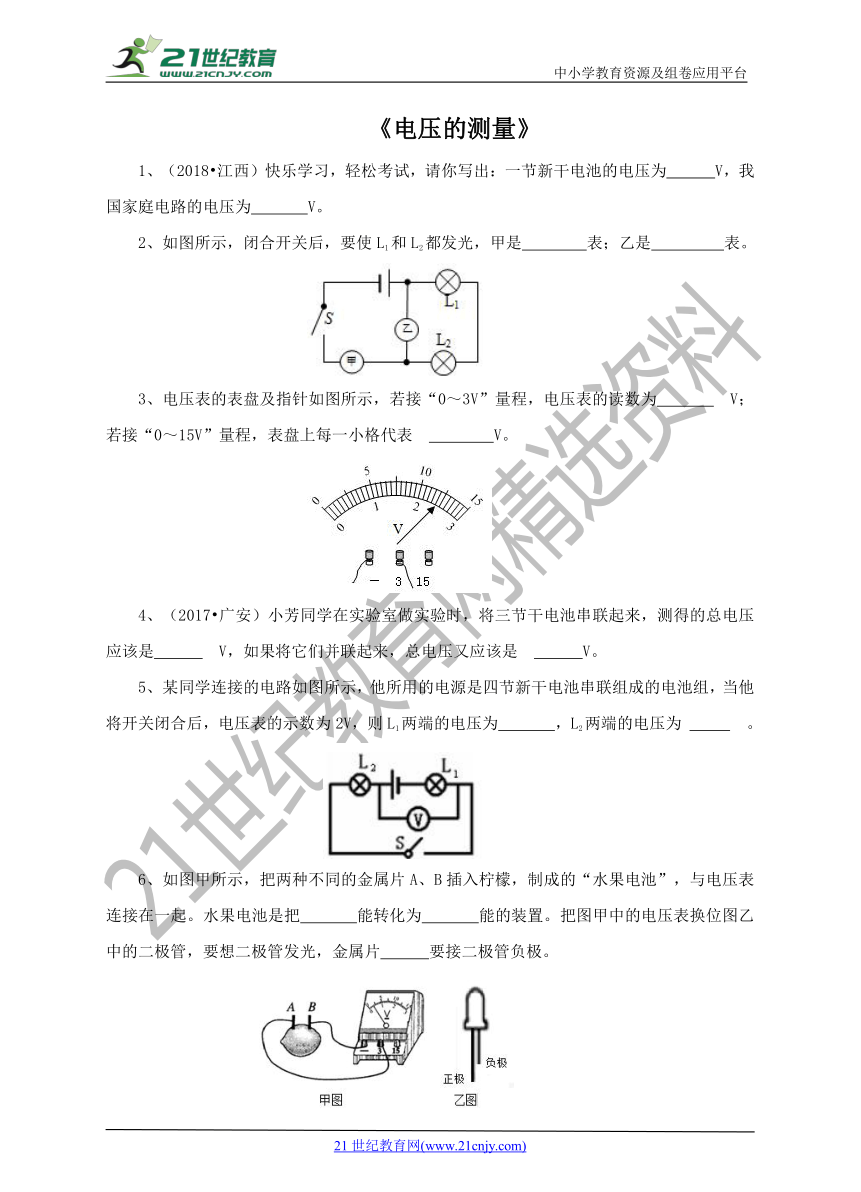

《电压的测量》
1、（2018?江西）快乐学习，轻松考试，请你写出：一节新干电池的电压为 ?V，我国家庭电路的电压为 ?V。
2、如图所示，闭合开关后，要使L1和L2都发光，甲是 ?表；乙是? 表。

电压表的表盘及指针如图所示，若接“0～3V”量程，电压表的读数为 ?V；若接“0～15V”量程，表盘上每一小格代表? V。

（2017?广安）小芳同学在实验室做实验时，将三节干电池串联起来，测得的总电压应该是 ?V，如果将它们并联起来，总电压又应该是? V。
某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关闭合后，电压表的示数为2V，则L1两端的电压为? ，L2两端的电压为 ?。

如图甲所示，把两种不同的金属片A、B插入柠檬，制成的“水果电池”，与电压表连接在一起。水果电池是把? 能转化为 ?能的装置。把图甲中的电压表换位图乙中的二极管，要想二极管发光，金属片 ?要接二极管负极。

手机、数码相机等常用充电电池作为电源，如图所示是某手机电池铭牌，观察可知该电池的电压是?V，图右下角有一个打“×”的图案，它告诉我们?。

如图所示电路，电源电压是1.5V，如果用电压表测量开关两端的电压，则示数为 ?V；当闭合开关时，小灯泡发光，如果用电压表测量小灯泡两端电压，那么电压表的正接线柱应该与a、b两个接线柱中的 ?连接。
如图1所示的实物图，闭合开关S，灯泡L1与L2的连接方式是? ，如图2所示，电压表测得L2的电压是 ?V。
小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则（　　）

两表都可能被烧坏 B．两表都不会被烧坏
C．电流表不会被烧坏 D．电压表不会被烧坏，电流表可能被烧坏

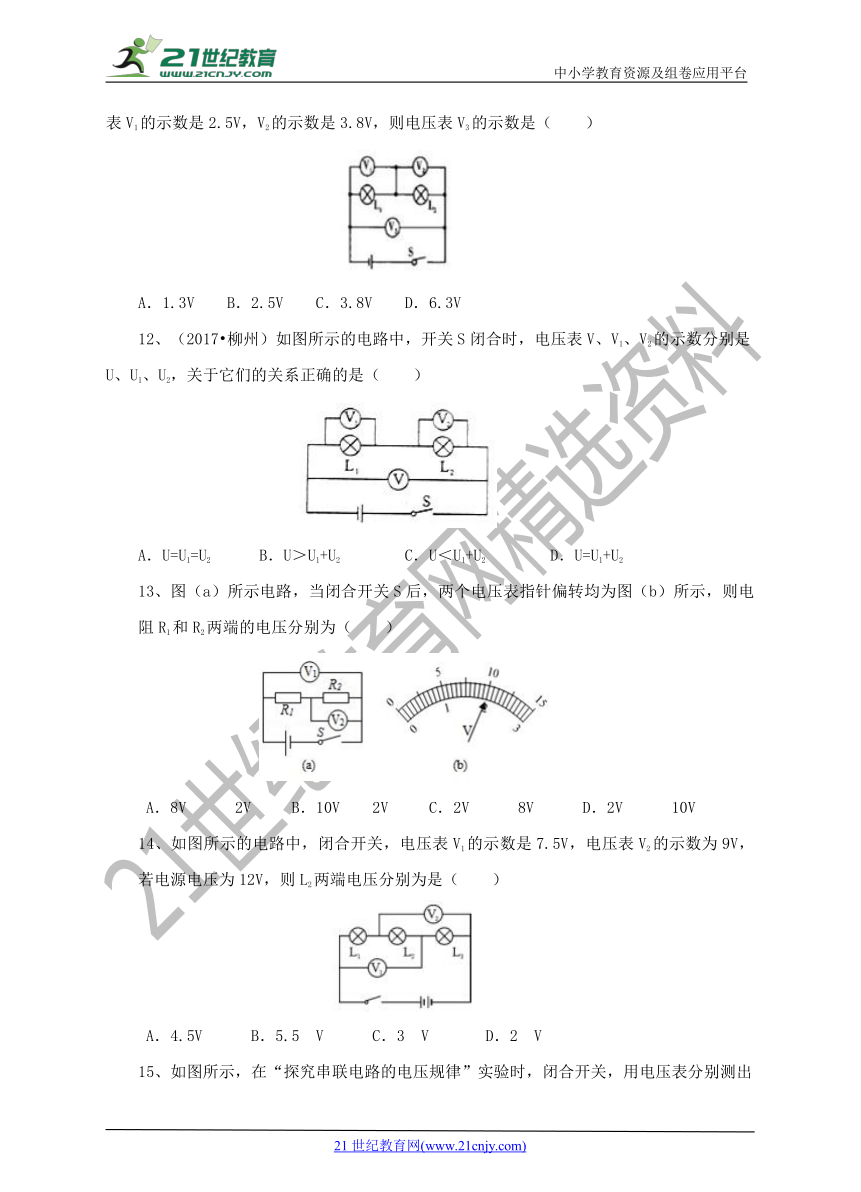

11、（2018?广西）如图所示，在探究“串联电路电压的关系”时，闭合开关S后，电压表V1的示数是2.5V，V2的示数是3.8V，则电压表V3的示数是（　　）

A．1.3V B．2.5V C．3.8V D．6.3V
12、（2017?柳州）如图所示的电路中，开关S闭合时，电压表V、V1、V2的示数分别是U、U1、U2，关于它们的关系正确的是（　　）

A．U=U1=U2 B．U＞U1+U2 C．U＜U1+U2 D．U=U1+U2
13、图（a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（　　）

A．8V???2V B．10V??2V C．2V???8V D．2V???10V
14、如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压为12V，则L2两端电压分别为是（　　）

A．4.5V B．5.5?V C．3?V D．2?V

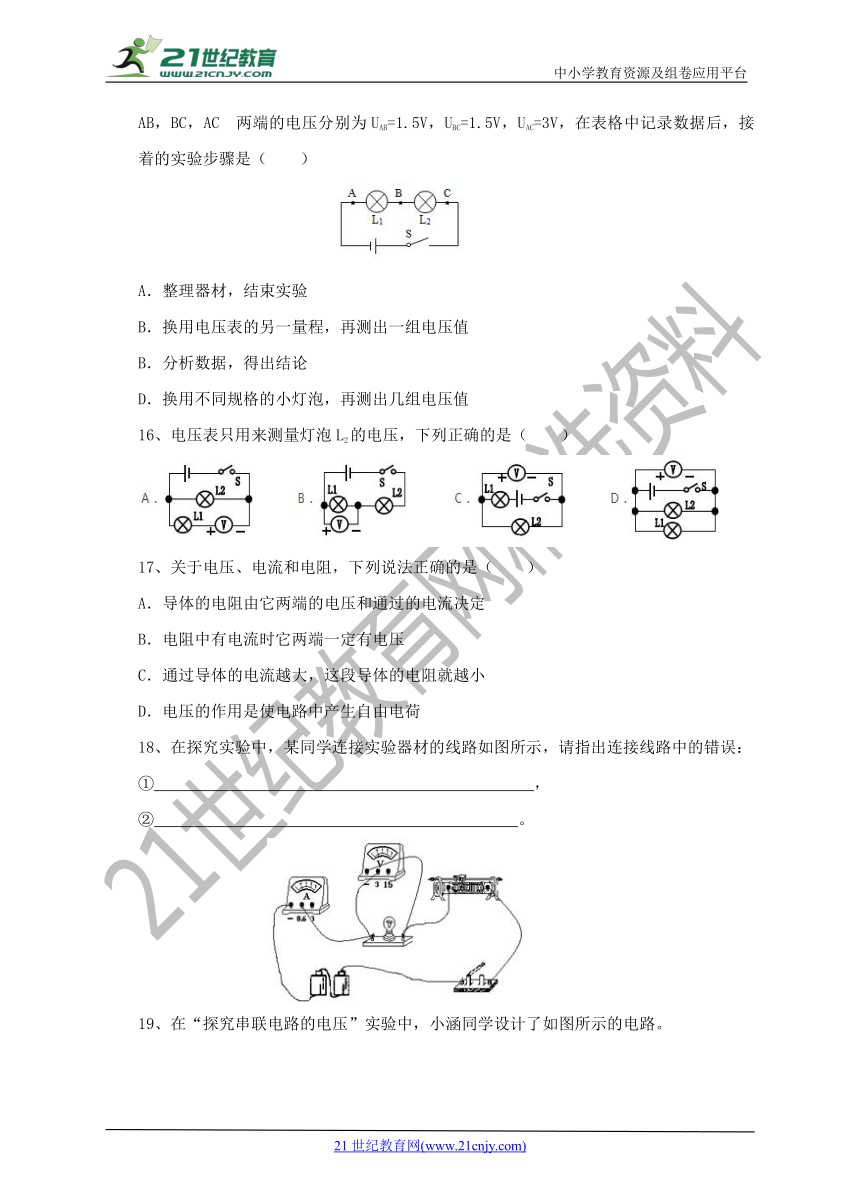

15、如图所示，在“探究串联电路的电压规律”实验时，闭合开关，用电压表分别测出AB，BC，AC?两端的电压分别为UAB=1.5V，UBC=1.5V，UAC=3V，在表格中记录数据后，接着的实验步骤是（　　）

整理器材，结束实验
B．换用电压表的另一量程，再测出一组电压值
分析数据，得出结论
D．换用不同规格的小灯泡，再测出几组电压值
16、电压表只用来测量灯泡L2的电压，下列正确的是（　　）
关于电压、电流和电阻，下列说法正确的是（　　）
导体的电阻由它两端的电压和通过的电流决定
电阻中有电流时它两端一定有电压
通过导体的电流越大，这段导体的电阻就越小
D．电压的作用是使电路中产生自由电荷
18、在探究实验中，某同学连接实验器材的线路如图所示，请指出连接线路中的错误：
① ?，
② ?。
19、在“探究串联电路的电压”实验中，小涵同学设计了如图所示的电路。

（1）在连接电路中，开关应处于 ?（选填“闭合”或“断开”）状态。
（2）根据如图连接好电路，闭合开关后，她发现两只灯泡都不亮，且电压表示数0，若只有?L1或L2中的一处发生故障，则故障是? （L1断路”、“L1短路”、“L2断路”、“L2短路”）。
（3）排除故障后，测量一组数据便得出：在串联电路中总电压等于各用电器两端电压之和。其实验存在不合理之处是 ?。
20、一位同学用灯泡L1和L2组成了串联电路，他连接的电路如图所示。

闭合开关，观察到的现象是?。
（2）请你在实物图上只改动一根导线，使电压表能够测出L1两端?电压。 （要求：在需要改动的导线上画“×”，用笔将改动后的导线画出，导线不许交叉）
答案与解析
1、1.5；220
电流；电压
2.4；12
4.5；1.5
4V；2V
【解析】一节干电池的电压为1.5V，四节新干电池组成电源的电压为6V；由电路图可知，两灯泡串联，电压表测L2两端的电压，即U2=2V；则根据串联电路的总电压等于各电阻两端的电压之和可知：L1两端的电压U1=U-U2=6V-2V=4V。
化学；电；B
7、3.6；废旧电池不得扔在普通垃圾箱内，应分类回收
8、1.5；b
9、并联；2.4
10、D
11、D【解析】由电路图可知，两灯泡串联，电压表V1测L1两端的电压，电压表V2测L2两端的电压，电压表V3测电源的电压， 因为串联电路中总电压等于各分电压之和，所以电压表V3的示数即电源的电压为：U3=U1+U2=2.5V+3.8V=6.3V。
12、D【解析】由电路图可知，两灯串联，电压表V1测L1两端电压，电压表V2测L2两端电压，电压表V测两灯的总电压（电源电压）。 串联电路中，总电压等于各部分电路两端电压之和，即U=U1+U2．所以ABC错误，D正确。
13、【解析】因为两电阻串联，而电压表V1测量的是电源电压，电压表V2测量的是R2电压，所以电压表V1的示数比电压表V2的示数大；故电压表V1选的是0-15V的量程分度值为0.5V，根据指针位置，电压表读数10V；电压表V2选的是0-3V的量程，分度值为0.02V，根据指针位置，电压表读数为2V； 根据串联电路的电压关系U1=U-U2=10V-2V=8V。
14、A【解析】由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压， 由于串联电路中总电压等于各分电阻电压之和， 则U1+U2=7.5V----① U2+U3=9V-----② U=U1+U2+U3=12V-----③。 解得U2=4.5V。 故选：A。
15、D
16、C【解析】电压表只用来测量灯泡L2的电压，电压表应只与L2并联，且电流从电压表的正接线柱流入，从负接线柱流出，符合题意的是C。
17、B【解析】导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小；电阻与导体中的电流、导体两端的电压大小无关，故AC错误；电压是电路中形成电流的原因，电压的作用就是使电路中的自由电荷发生定向移动形成电流,而不是产生自由电荷；故电阻中有电流时它两端一定有电压，故B正确，D错误。
18、①滑动变阻器接了两个下接线柱；②电压表正、负接线柱接反了。
19、（1）断开；（2）L2断路；（3）一组数据具有偶然性。
【解析】（1）为了保护电路，连接电路时，开关应该处于断开状态；
由电路图知，两灯泡串联，电压表测灯泡L1两端的电压，闭合开关S后，灯L1、L2均不亮，且只有L1或L2中的一处发生故障，说明电路发生断路，若L1开路，L2通路，则电压表有示数；而电压表的没有示数，说明L1的两端不能与电源连通，故是L2开路； （3）一组数据具有偶然性，为了得出更普遍的规律，应当进行多次实验。
