人教版物理八年上 4.4光的折射课件（25张）

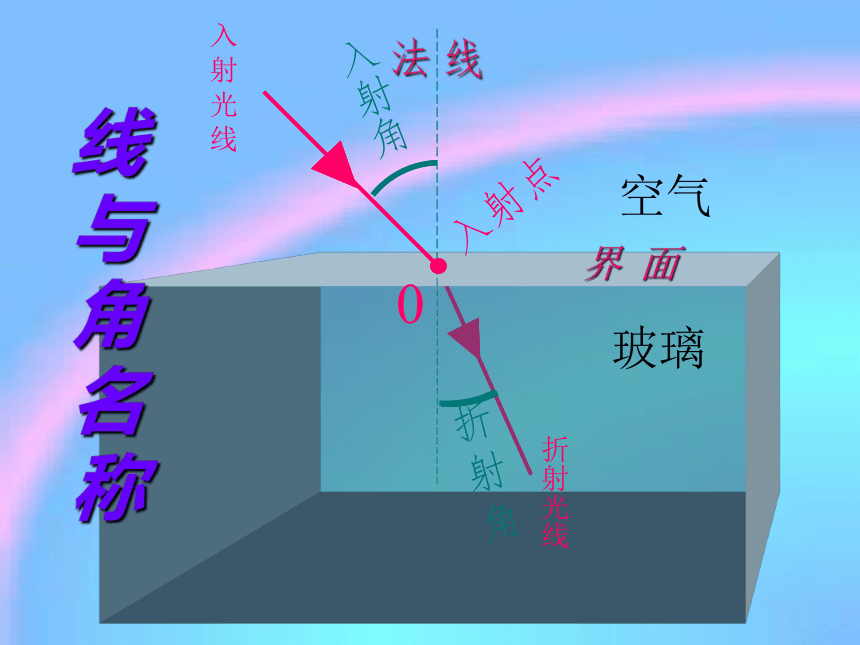

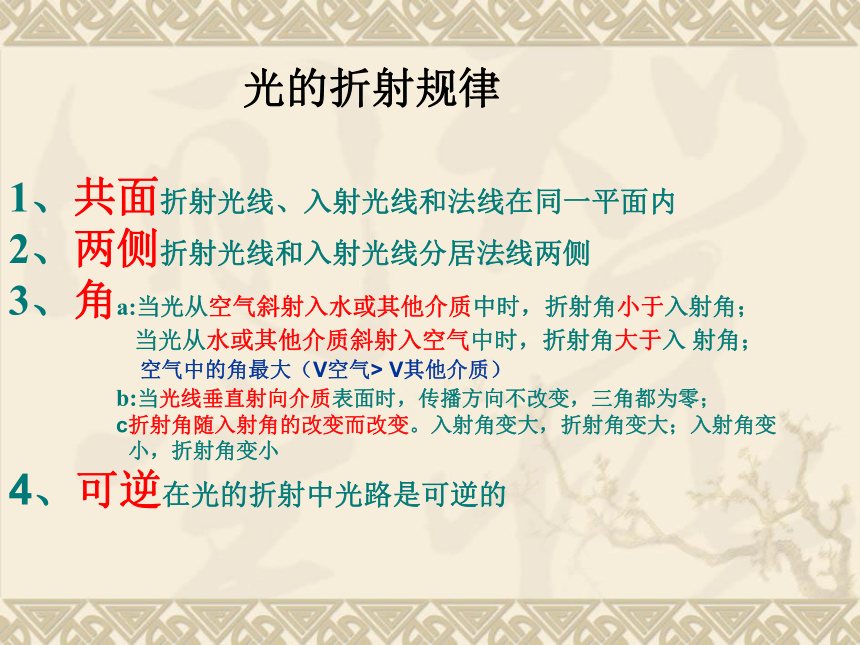

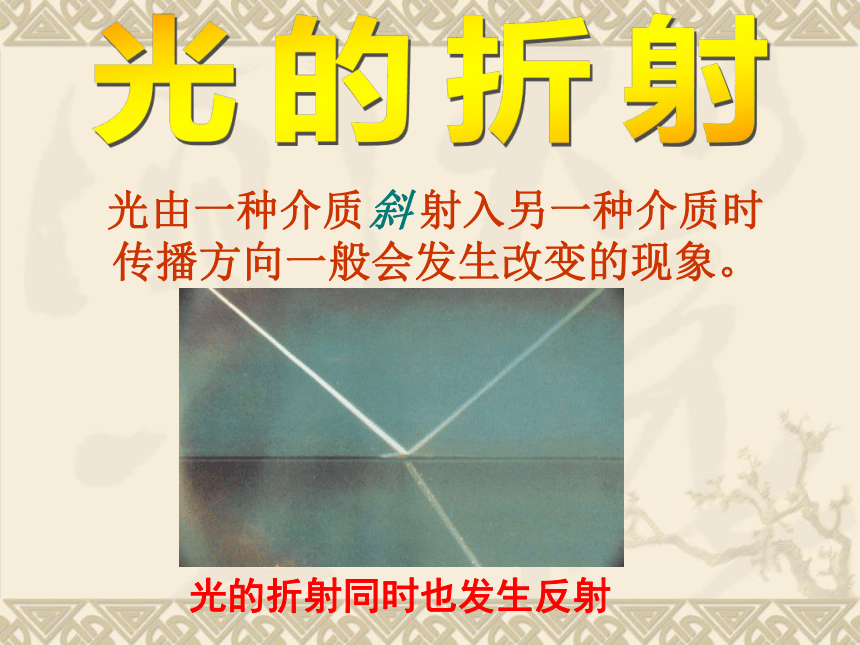

课件36张PPT。光由一种介质 射入另一种介质时传播方向一般会发生改变的现象。光的折射 斜 光的折射同时也发生反射入射光线线与角名称折射光线入射角折射角法 线入射点0界 面玻璃空气光的折射规律1、共面折射光线、入射光线和法线在同一平面内
2、两侧折射光线和入射光线分居法线两侧
3、角a:当光从空气斜射入水或其他介质中时，折射角小于入射角；
当光从水或其他介质斜射入空气中时，折射角大于入 射角；
空气中的角最大（V空气> V其他介质）
b:当光线垂直射向介质表面时，传播方向不改变，三角都为零；
c折射角随入射角的改变而改变。入射角变大，折射角变大；入射角变
小，折射角变小
4、可逆在光的折射中光路是可逆的

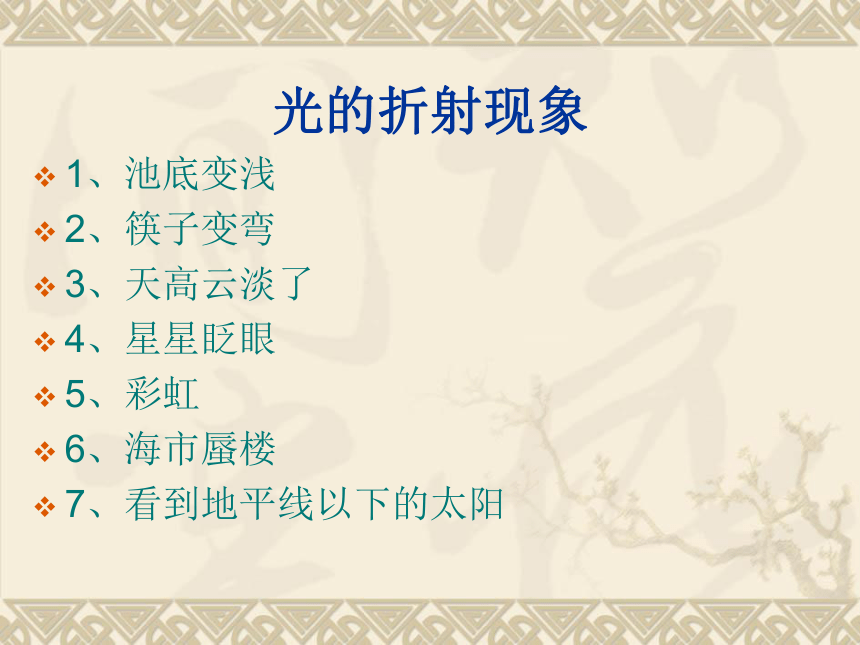

2次折射均偏大头折射2次折射（平行）光的折射现象1、池底变浅
2、筷子变弯
3、天高云淡了
4、星星眨眼
5、彩虹
6、海市蜃楼
7、看到地平线以下的太阳

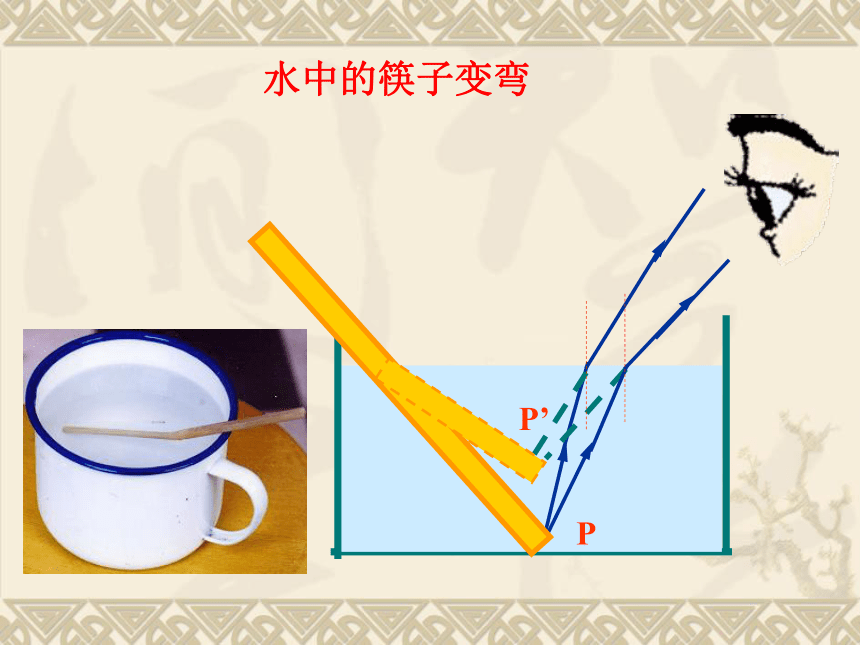

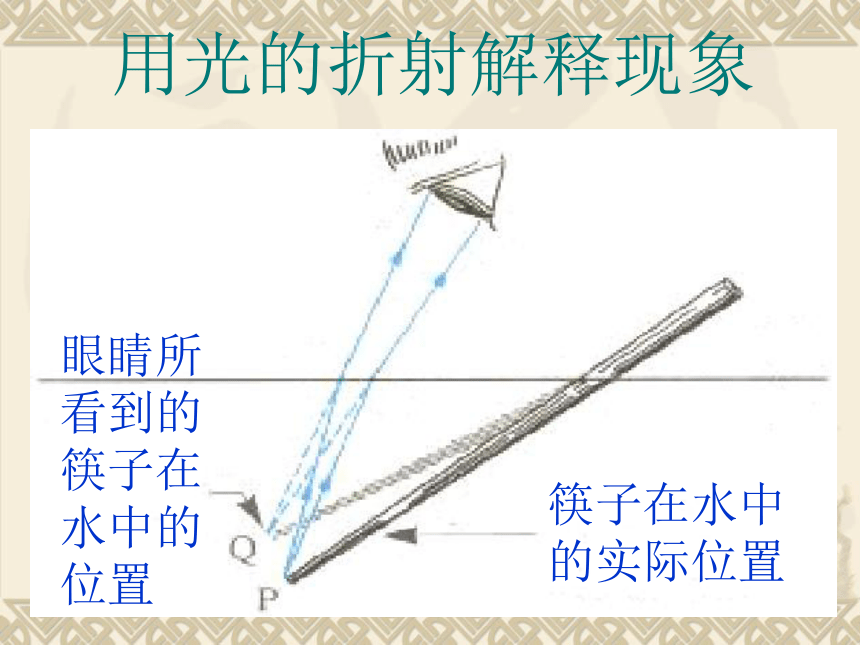

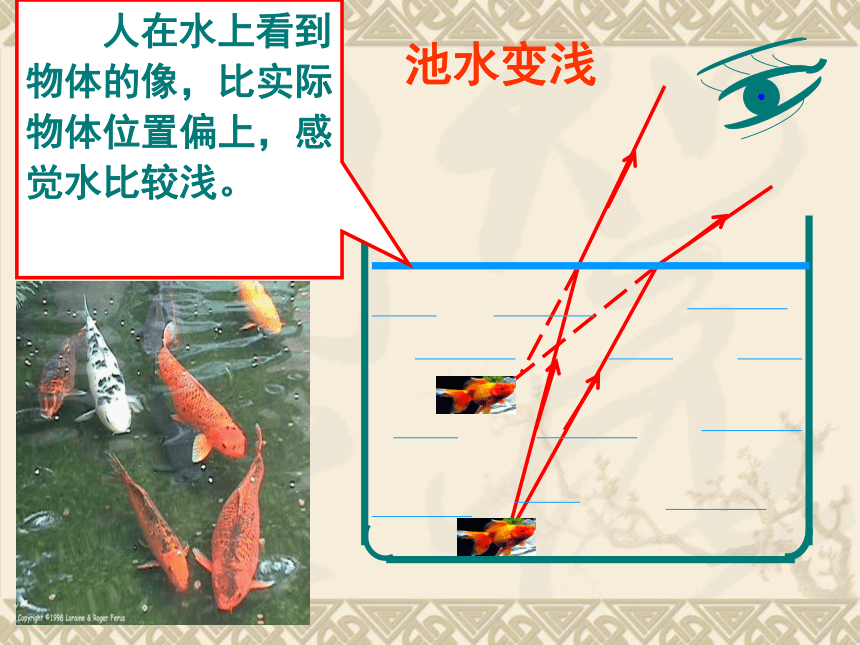

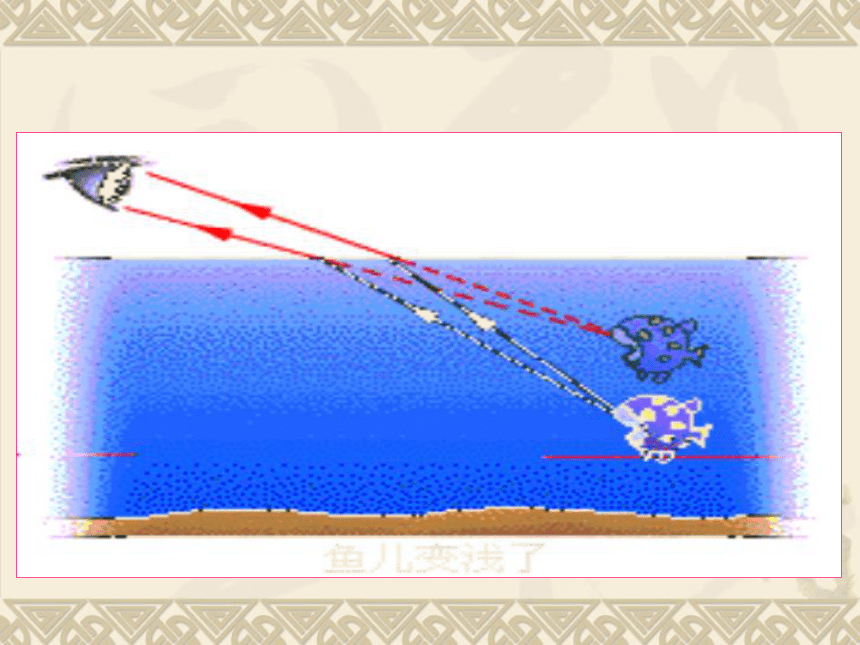

池底变浅钓鱼湾储光羲垂钓绿湾春春深杏花乱潭清疑水浅荷动知鱼散日暮待情人维舟绿杨岸池水变浅 人在水上看到物体的像，比实际物体位置偏上，感觉水比较浅。 水中的筷子变弯PP’水 用光的折射解释现象眼睛所看到的筷子在水中的位置筷子在水中的实际位置观看:flashSS′8、从水面上斜看水中的游鱼，看到的是鱼的 像，这是因为发生了光的 ，虚像的位置比实际位置 一些。 虚折射高9、水中的鲨鱼看到空中的大雁比实际位置是 了一些。（填“升高”或“降低”）高结论:从岸上看水里的物体,物体变浅了;从水中看岸上的物体,物体变高了.都是看到升高了的虚像.练习:
1、往盆里倒水,会看到盆底的深度变( ),潜水员从水下观察岸边的树,看到的树变( )
2、在平静的湖水中看到“鱼儿在云中游”的景观，看到的鱼和云实际上 （ ）
A、云是虚象，鱼是实物 B、云是虚象，鱼是实像 C、云和鱼都是实像 D、云和鱼都是虚像

浅高D做一做，想一想： 1、将一束光斜射到杯子底部，缓慢向杯里倒水，光斑将向哪个方向移动？如何解释这一现象？
2、将一枚硬币放入不透明杯子底部，你向后退到恰好不能看见硬币为止，另一同学缓慢向杯中到水，发生什么现象？你能解释其中的道理吗？
3、通过装水的透明杯子看天棚上的灯，看上去位置有没有变化？
讨论与思考3、如图，有一束光斜射到杯子底的A点上，当加入水后，杯子底的照亮点将在（ ）
A 仍在A点，
B 在A点的左边，
C 在A点的右边
BA带着问题与方案走进实验
让合作与思考伴随着实验
带着结论与成就感结束实验小结：知识：方法：实验探究1、折射光线、入射光线和法线在同一平面内；
2、折射 光线和入射光线分别位于法线两侧；
3.a.光从空气斜射入水或玻璃中时，折射角小于入射角。b.光从水或玻璃中斜射入空气中时，折射角 大于入射角。 c.折射角随入射角的增大而增大。垂直入射方向 不变 。折射规律选　择　题1、池水看起来比实际的浅，这是由于光从水中射入空气时发生＿＿＿＿造成的．
　Ａ、反射　　　　Ｂ、折射
　Ｃ、斜射　　　　Ｄ、以上都不对
Ｂ课堂练习
选　择　题2、下面哪个图正确表示了光从空气斜射入玻璃中的情况？（　　）空气空气空气空气水水水水　Ａ、　　　Ｂ、　　　　Ｃ、　　　　Ｄ、Ｃ课堂练习
3、下列说法正确的有（ ）
A、光从一种介质射入另一种介质，其传播方向都会改变。
B、光从空气垂直射向水面后，反射角和折射角都为0度;
C、光从空气垂直射向水中后，传播方向和传播速度都不变;
D、光在水面发生折射时，折射光线一定偏向法线。课堂练习
光的折射同时也发生反射小练习1.一束光从空气斜射入水面时，光的____方向发生了改变，有一部分光被反射回空气，这种现象叫做光的———，还有一部分光进入水中，光线发生———，这种现象叫做光的——，这两个现象是————发生的。传播反射偏折折射同时2.下列现象中,属于光的折射现象的是( )
A.日月食的形成 B、物体在水中形成倒影
C.插入水中的筷子向上弯折 D.影子的形成 C关键看光是在同种介质中传播还是在不同介质中传播.一般来说,发生光的反射时,反射光线与入射光线在同一种介质中;发生光的折射时,折射光线与入射光线在不同种介质中.补充:如何区分或识别光的折射现象和光的反射现象呢?3.小明到湖边游玩,他站在岸上在湖中看到了①岸上的树,②水中的鱼,③空中的鸟,④自己在水中的倒影,他看到的景物属于光的反射形成的是_________,属于光的折射形成的是_________。①③④②小练习1、下列所示光路图中能反映光从玻璃斜射入空气中的是（ ）C2、一束光线由空气斜射入水中，入射角逐渐增大，则折射角（ ）
A、逐渐减小 B、不变 C、逐渐增大，但总小于入射角D、逐渐增大，可能大于入射角C3、如图所示光线在空气和玻璃中传播的情形其中NN’⊥MM’，∠3=∠6指出入射光线是———-折射光线————界面————入射角是————，反射角是————，折射角是————，空气在界面的————侧BOOAMM’∠4∠5∠2左4、OB是一束光线由空气射到水面后的反射光线，在图中标出入射光线，标出入射角的度数，并画出折射光线的大致方向。注：在光的折射作图时，抓住法线是关键，法线是过入射点垂直于界面的一条重要的辅助线，有了法线才能确定入射角，折射角的大小，方便地作出入射光线和折射光线，法线一般用虚线画。1、一条光线以30度的角从空气射向 水中，请画出水面的反射光线和折射光线的大致方向。适应性练习2.当光线垂直入射时, 不改变, 这时入射角是 度,折射角是 度.
ir 7、光线从空气中以入射角射在玻璃砖的上表面上，穿过玻璃砖后，又射入空气中。如果玻璃砖的上下表面是平行的，求光线从玻璃砖射出后的传播方向。 单色光经玻璃砖后，侧移而传播方向不变课外作业：
1、从不同角度观察鱼缸中的 鱼，解释观察到的现象。
2、观察并收集生活中跟光的折射有关的现象。光在反射和折射时有何异同点：相同点：①当光传播到两种介质的交界面时，一般要同时发生反射和折射。②反射光线和折射光线都与对应的入射光线、法线在同一平面上。③反射光线、折射光线都和对应的入射光线分居法两侧，即反射光线与折射光线位于法线的同侧。④反射角和折射角都随对应的入射角的增大而增大，随它的减小而减小。⑤光在反射和折射时光路都是可逆的。不同点：①反射光线与对庆的入射光线在同种介质中，折射光线与对应的入射光线在不同介质中。②反射角始终等于对应的入射角，而折射角与对应的入射角一般不相等，其大小关系跟光从空气射入其他介质，还是从其他介质射入空气有关，只有当光垂直界面入射时，折射角和入射角才相等，都等于零度。E
N
D
