课件31张PPT。化学多媒体课件3-1-04制作者：彭 云

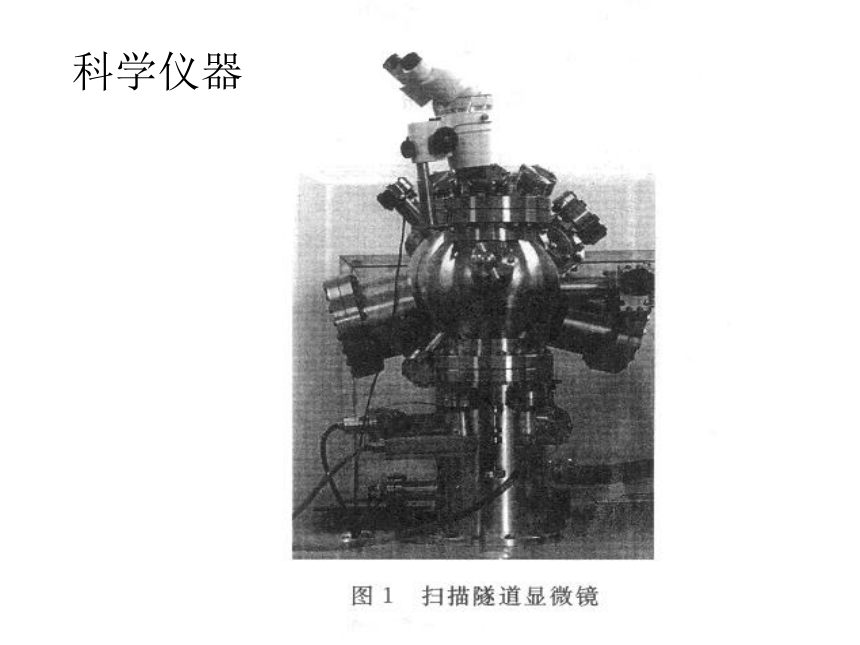

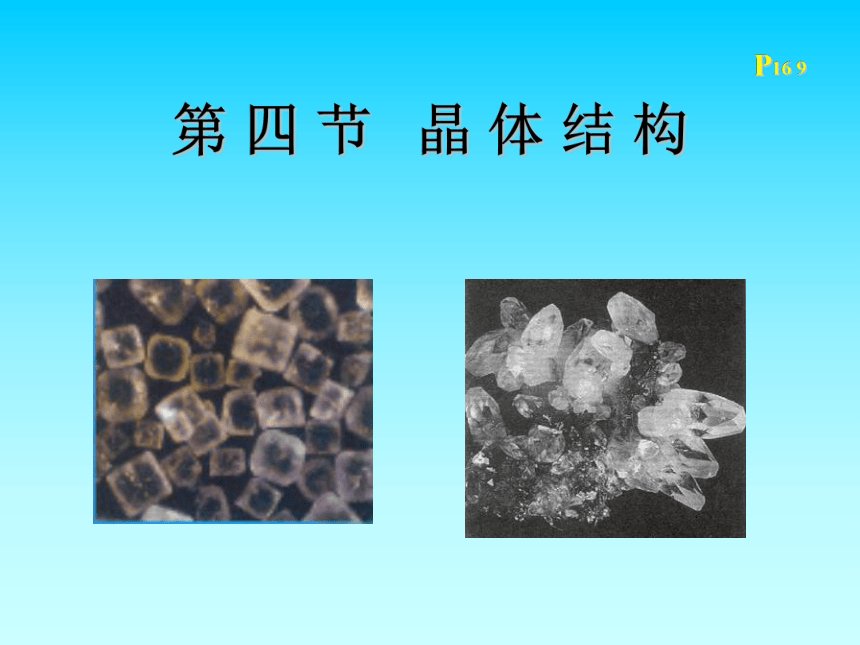

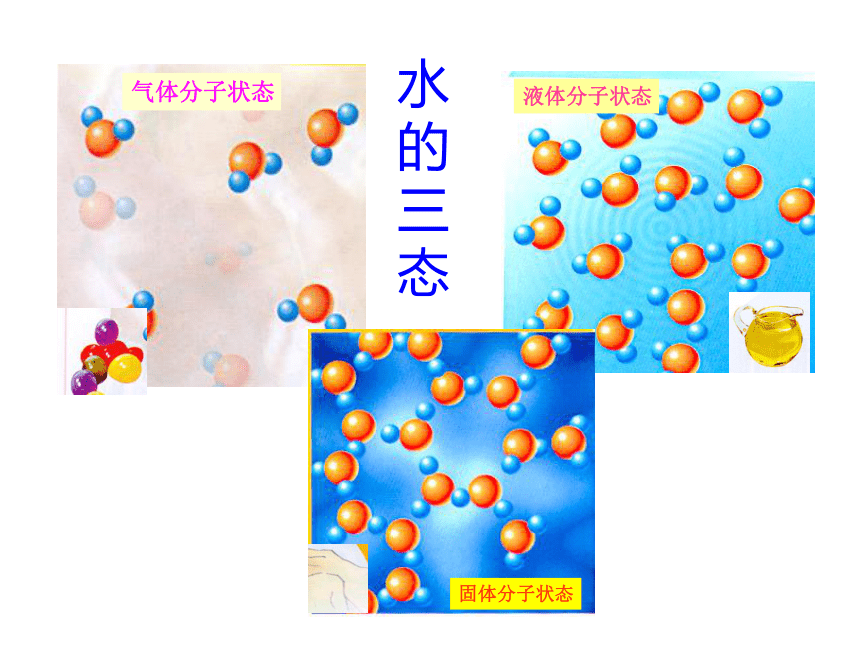

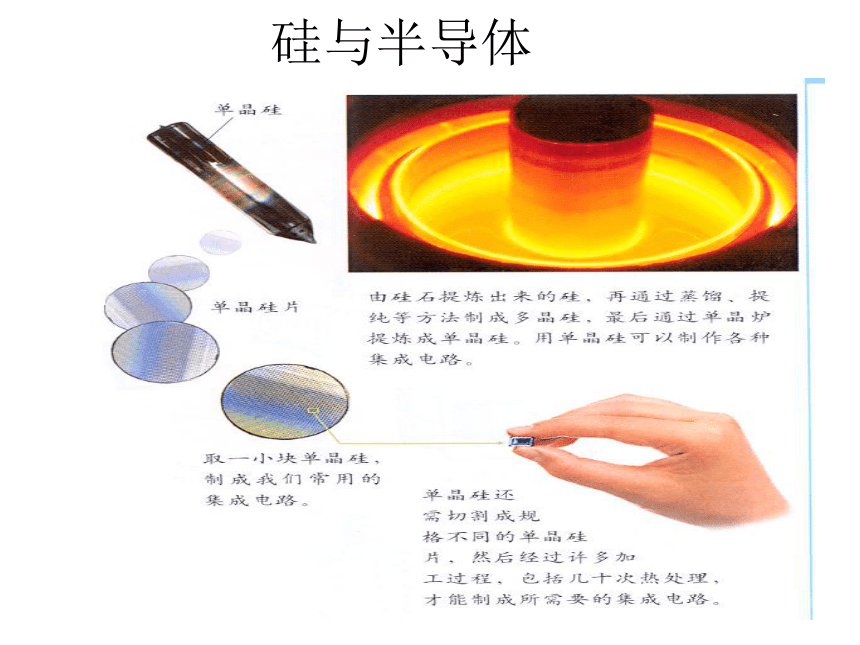

授课者：彭 云欢迎您听课指导！4化学专题复习课晶 体 结 构水的三态气体分子状态液体分子状态固体分子状态1科学仪器硅与半导体第 四 节 晶 体 结 构 P16 9 晶体的定义
经过结晶过程而形成的具有规则的几何外形的固体叫晶体。具有固定的熔点。

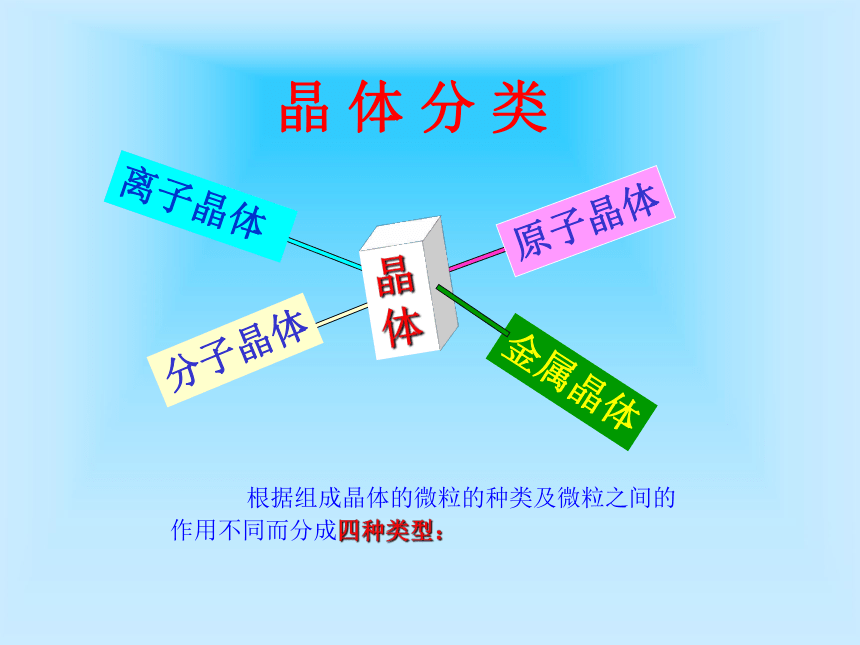

晶 体 分 类 根据组成晶体的微粒的种类及微粒之间的

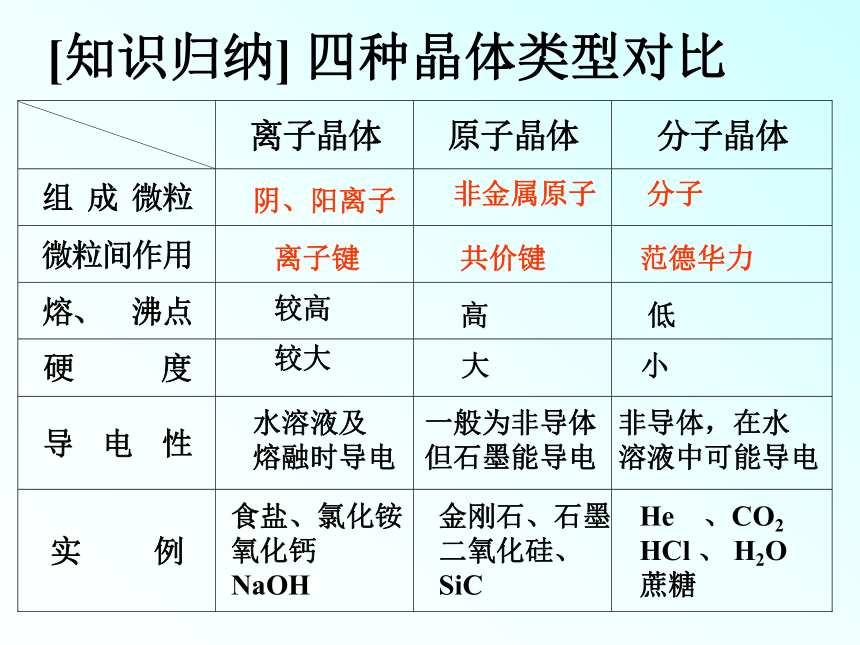

作用不同而分成四种类型：晶体[知识归纳] 四种晶体类型对比阴、阳离子非金属原子分子离子键共价键范德华力较高高低较大大小水溶液及
熔融时导电一般为非导体
但石墨能导电非导体，在水
溶液中可能导电食盐、氯化铵
氧化钙
NaOH金刚石、石墨
二氧化硅、
SiCHe 、CO2
HCl 、 H2O

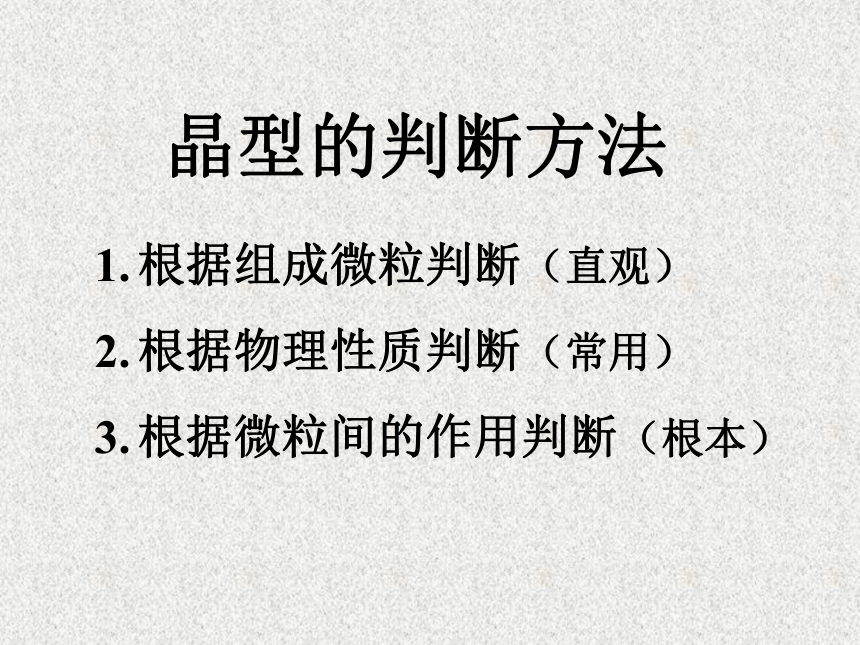

蔗糖晶型的判断方法根据组成微粒判断（直观）
根据物理性质判断（常用）
根据微粒间的作用判断（根本）
练习题1. 请判断下列物质的晶体类型：
GeBr4 （ 熔点为26. 3?C ) _______
C3N4 ( 硬度比金刚石大 )_______
P4 、S8 、C60 _______
汞（ Hg水银 ）_______
碘化钠、醋酸钠_______分子晶体原子晶体分子晶体金属晶体离子晶体C60分子结构示意图练习题2.下列叙述没有错误的是（ ）
A. 离子晶体中可能不含金属离子
B. 分子晶体中可能不含离子键
C. 分子晶体中一定含有共价键
D. 离子晶体和分子晶体中都可能含有共价键铵盐中含铵根离子NH4+一定不含稀有气体不含AD例如：NH4Cl、 H2O含有 He不含二. 常见晶体结构分析 晶 胞是晶 体 中 重 复出 现 的最 小 的 结 构 单 元。
（一）立方晶胞的结构NaCl晶胞CsCl晶胞CO2晶胞微粒在空间怎样排列呢？1.氯化钠晶体结构示意图 NaCl2132.氯化铯晶体结构示意图CsCl??????二氧化碳分子晶体示意图晶胞中微粒在空间的排列方式NaCI 4 种（分布在顶角、棱上、面心、体心）
CsCl 2 种（分布在顶角、体心）
CO2 2 种（分布在顶角、面心）晶胞中微粒个数的分配方法：在一个立方晶胞中:
顶角的一个微粒数为： 1/8
棱上的一个微粒数为 ： 1/4
面上的一个微粒数为： 1/2
里面的一个微粒数为： 1各晶胞中的微粒数NaCI Na+离子的个数 = 1 + 12 ? ? = 4
Cl-离子的个数= 8 ? 1/8 + 6? 1 /2 =4
CsCl Cs+ 1个 Cl- 1个
CO2 CO2分子4个练习题?
3 . 如右下图所示是NaCl晶胞结构示意图，请回答：
(1)???? 与某个Na+离子距
离最近的Na+离子共有
个，
(2) 这些Na+离子中心
围成的空间几何图形是
_____________。
12十四面体与Na+最近的Na+的个数及围成的几何图形练习题?
(3 ) 若已知NaCl的摩尔质量为 M g/mol
晶胞的边长为a cm，设阿伏加德常数为
NA，则NaCl晶体的密度为: g/cm3
————。
晶胞法：小立方体法：非立方晶胞的结构金刚石石墨SiO26.石墨的晶体结构示意图层内以 结合，层间以 结合。共价键范德华力?5 . 右下图是石墨晶体结构的俯视图，请回答：
(1) 图中平均每个六元
环含有_____个碳原子，
含有_____个C—C键。
(2) 右图七个环的碳原子
数为 个，其计算式为：
_______________________________。 练习题2314练习题6.下列化学式能真实表示物质分子组成的是 （ ）
A. SiO2 B. CO2
C. NaCl D. P4
7.下列物质呈固体时肯定是分子晶体的是 （ ）
A. 非金属单质 B. 非金属氧化物
C. 含氧酸 D. 金属氧化物
B DC感谢各位老师!
