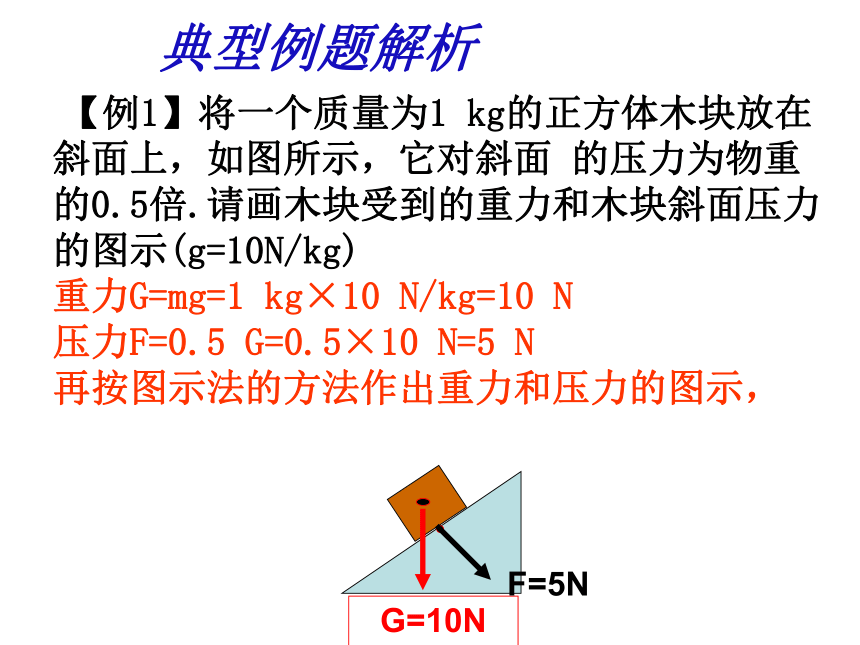

课件67张PPT。专题复习压强典型例题解析 【例1】将一个质量为1 kg的正方体木块放在斜面上,如图所示,它对斜面 的压力为物重的0.5倍.请画木块受到的重力和木块斜面压力的图示(g=10N/kg)
重力G=mg=1 kg×10 N/kg=10 N
压力F=0.5 G=0.5×10 N=5 N
再按图示法的方法作出重力和压力的图示,
G=10NF=5N

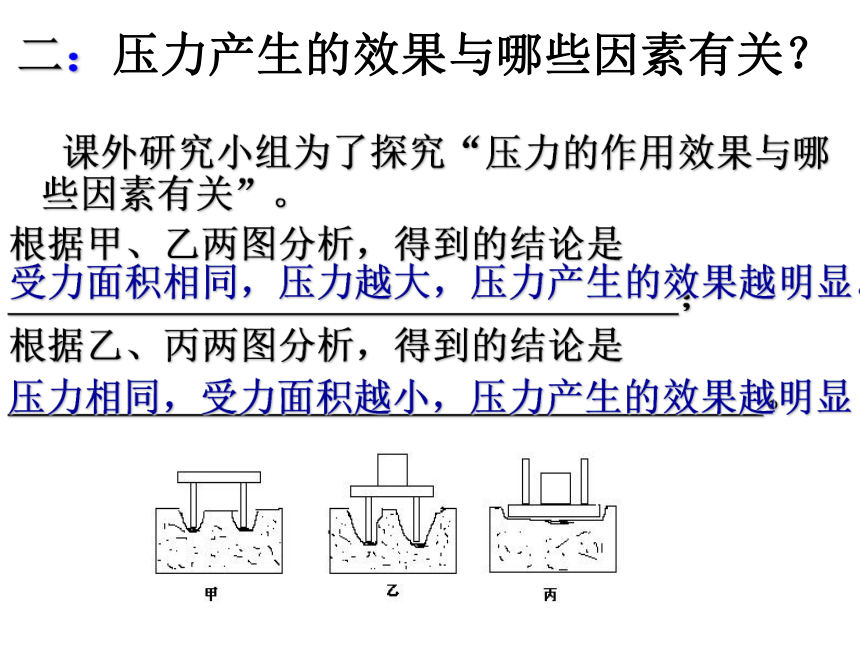

课外研究小组为了探究“压力的作用效果与哪些因素有关”。
根据甲、乙两图分析,得到的结论是

根据乙、丙两图分析,得到的结论是
。 受力面积相同,压力越大,压力产生的效果越明显。压力相同,受力面积越小,压力产生的效果越明显二:压力产生的效果与哪些因素有关?三.压强物体所受压力的大小与受力面积之比叫压强:
数值上等于物体单位面积上所收的压力;

单位:1 Pa=1 N/m2。F水平面上或只受水平力作用时,F=GS单位① 20cm2 =________________m2 ;

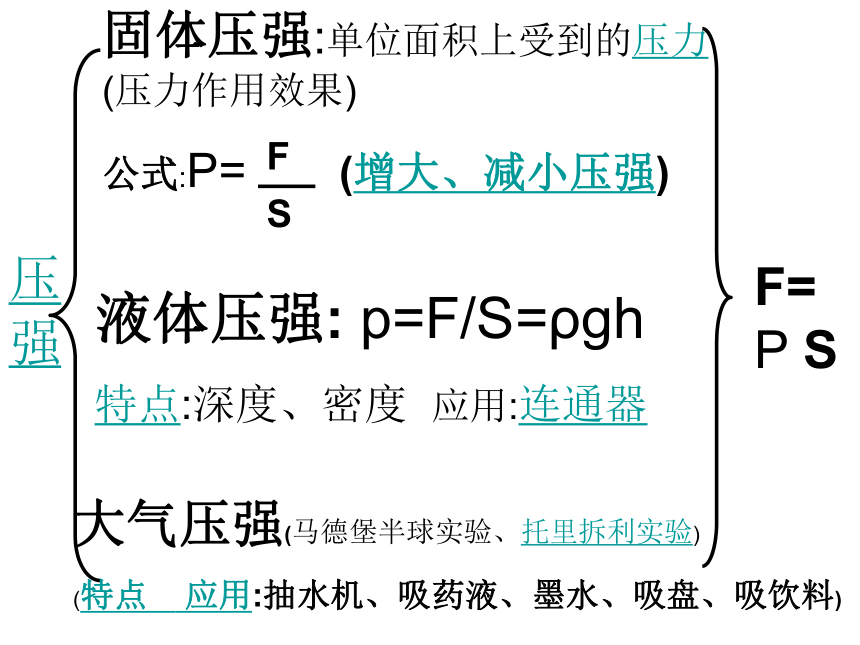

② 120cm2 =________________m2 ;压强固体压强:单位面积上受到的压力(压力作用效果)
公式:P= (增大、减小压强)
液体压强: p=F/S=ρgh
特点:深度、密度 应用:连通器大气压强(马德堡半球实验、托里拆利实验)

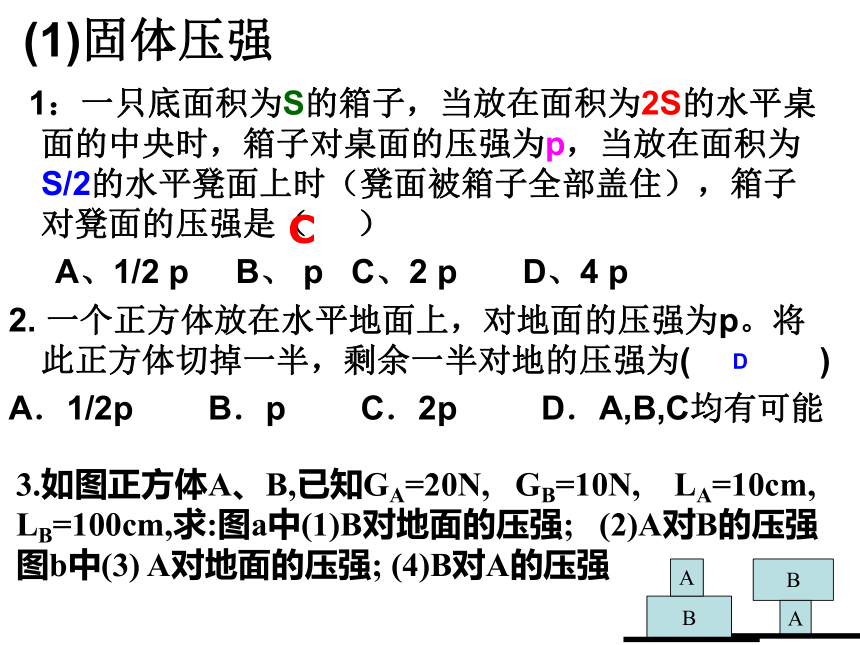

(特点 应用:抽水机、吸药液、墨水、吸盘、吸饮料)FSF= P S 1:一只底面积为S的箱子,当放在面积为2S的水平桌面的中央时,箱子对桌面的压强为p,当放在面积为S/2的水平凳面上时(凳面被箱子全部盖住),箱子对凳面的压强是( )
A、1/2 p B、 p C、2 p D、4 p
2. 一个正方体放在水平地面上,对地面的压强为p。将此正方体切掉一半,剩余一半对地的压强为(     )
A.1/2p B.p C.2p D.A,B,C均有可能
C(1)固体压强  D3.如图正方体A、B,已知GA=20N, GB=10N, LA=10cm, LB=100cm,求:图a中(1)B对地面的压强; (2)A对B的压强 图b中(3) A对地面的压强; (4)B对A的压强

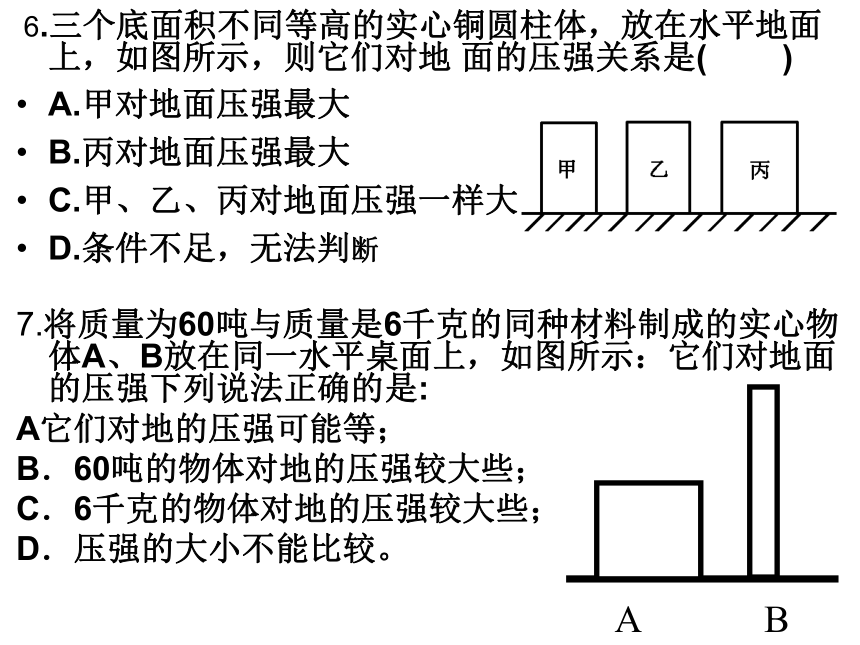

6.三个底面积不同等高的实心铜圆柱体,放在水平地面上,如图所示,则它们对地 面的压强关系是( )
A.甲对地面压强最大
B.丙对地面压强最大
C.甲、乙、丙对地面压强一样大
D.条件不足,无法判断

7.将质量为60吨与质量是6千克的同种材料制成的实心物体A、B放在同一水平桌面上,如图所示:它们对地面的压强下列说法正确的是:
A它们对地的压强可能等;
B.60吨的物体对地的压强较大些;
C.6千克的物体对地的压强较大些;

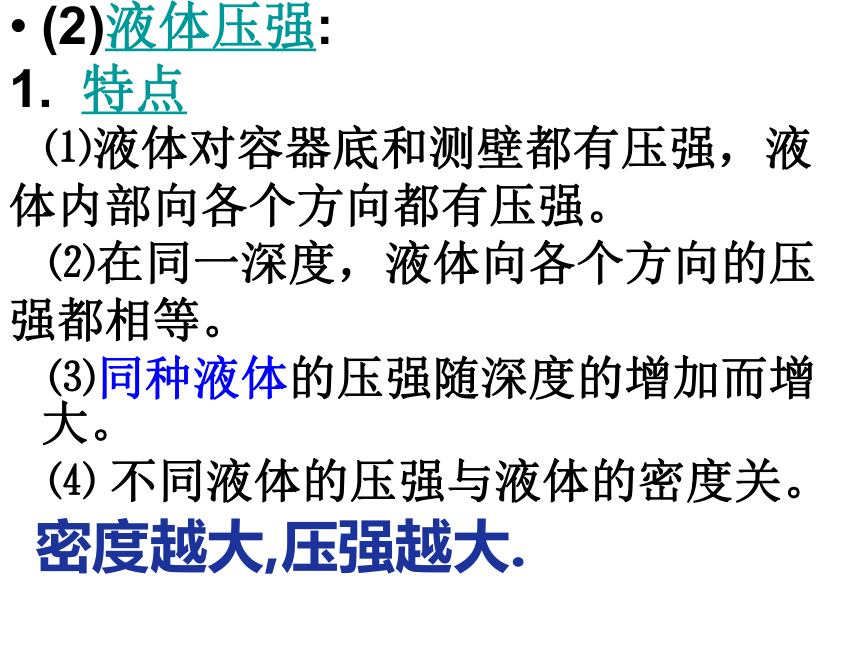

D.压强的大小不能比较。(2)液体压强:
1. 特点
⑴液体对容器底和测壁都有压强,液
体内部向各个方向都有压强。
? ⑵在同一深度,液体向各个方向的压
强都相等。
⑶同种液体的压强随深度的增加而增大。
⑷ 不同液体的压强与液体的密度关。

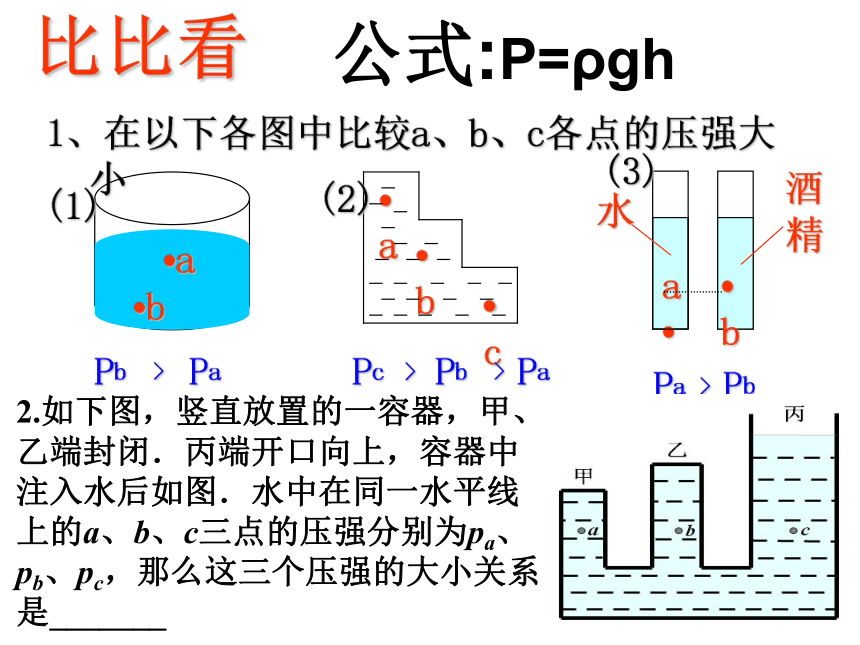

? 密度越大,压强越大.2.液体压强计算式: 只需考虑液体密度和深度,不用考虑液体质量、形状等问题。其中深度是指所求点到自由液面的距离。公式:P=ρgh1、在以下各图中比较a、b、c各点的压强大小
Pb > PaPc > Pb > PaPa > Pb 比比看公式:P=ρgh2.如下图,竖直放置的一容器,甲、乙端封闭.丙端开口向上,容器中注入水后如图.水中在同一水平线上的a、b、c三点的压强分别为pa、pb、pc,那么这三个压强的大小关系是_______C 公式:P=ρgh把水桶G=10N倒置后对桌面压力
对容器底压力F=G=10N F=10NF G F G< >内装150 g的水,杯子与桌面的 接触面积是10 cm2,玻璃杯的质量120g(g=10 N/kg).
(1)求水对杯底的压强和压力;
(2)求桌面所受玻璃杯的压力和压强1.2×103 Pa2700Pa
(1)对容器底:先压强P =ρgh
后压力F=PS
(2) 对桌面: 先压力F=G=mg
后压强P=F/S 6、有一横截面积是2厘米2的圆柱形容器,
分别装20克水和16克某种液体,液面高度相
同。那么这种液体的密度是_____,这种液
体对容器底部的压强_____。
7、如图所示,实验用的锥形瓶质量约0.1kg,
底面积5×10-3m2 ,倒入0.25kg水后,水面高
度0.1m.则水对瓶底的压强
为__Pa,水对瓶底的压力
为__N;瓶底对水平台面的
压力为___N,压强为__Pa.
(取g=10N/kg) 五.气体的压强(1)大气压是存在的(2)大气压的测量
托里拆利测得大气压的值相当于76cm高的水银柱产生的压强。验证大气压存在马德堡半球 水银柱高度
为760毫米标准大气压=1.013×105 Pa≈105 Pa。托里拆利实验大气压为760毫米汞柱
(3)大气压强变化
1. 大气压的值随着高度的升高而减小,在海拔3 000m以内,大约每升高10m,大气压减小100Pa;
2. 天气的变化也会影响大气压,一般情况,晴天气压高于阴天.冬天气压高于夏天。
3.液体沸点与大气压:一切液体的沸点,都是气压减小时________,气压增大时________。 4.质量一定的气体,气压与体积成反比.
(人的呼吸,打气筒原理)
5.质量一定的气体,气压与温度成正比.
11、 试管中有一段被水银密封的空气柱,将试管如图旋转,若空气柱压强为P,大气为压强P0,则满足PA、甲
B、乙
C、丙
D、乙和丙甲乙丙流体流速越大的位置压强越小。 吹气六、流体压强与流速的关系V1=S1/tV2=S2/t
S1> S2, ∴ V1> 一.压力:
⑴ 定义:___________叫压力。垂直压在物体表面上的力(4) 压力并不都是由重力引起的,只有在特殊时,压力F = 物体的重力G ⑵ 方向:_____于接触面,且指向被压物体。(3)作用效果:使物体____发生形变______典型例题解析 【例1】将一个质量为1 kg的正方体木块放在斜面上,如图所示,它对斜面 的压力为物重的0.5倍.请画木块受到的重力和木块斜面压力的图示(g=10N/kg)
重力G=mg=1 kg×10 N/kg=10 N
压力F=0.5 G=0.5×10 N=5 N
再按图示法的方法作出重力和压力的图示,
G=10NF=5N
课外研究小组为了探究“压力的作用效果与哪些因素有关”。
根据甲、乙两图分析,得到的结论是

根据乙、丙两图分析,得到的结论是
。 受力面积相同,压力越大,压力产生的效果越明显。压力相同,受力面积越小,压力产生的效果越明显二:压力产生的效果与哪些因素有关? (1)实验时通过观察泡沫塑料 ,显示压力作用的效果。
(2)比较甲、乙,说明压力的作用效果与____有关。
(3)比较乙、丙,说明压力的作用效果与_____有关;
(4)在此主要应用的研究方法是__________法;
(5)为了表示压力的作用效果引入了_______概念。凹陷程度压力大小1、探究影响压力作用效果的因素典型例题解析受力面积
控制变量三.压强物体所受压力的大小与受力面积之比叫压强:
数值上等于物体单位面积上所收的压力;

单位:1 Pa=1 N/m2。F水平面上或只受水平力作用时,F=GS单位① 20cm2 =________________m2 ;
② 120cm2 =________________m2 ;四. 应用:
1.当压力不变时,减小压强:增大受力面积减小受力面积2.增大压强:铁路钢轨铺枕木、坦克安装履带、书包带较宽
铲土机的宽履带.骆驼宽大的脚掌.钢轨铺在枕木上等缝衣针做得很细、菜刀刀口很薄.啄木鸟——嘴尖
刀、斧、剪——刃薄
压强固体压强:单位面积上受到的压力(压力作用效果)
公式:P= (增大、减小压强)
液体压强: p=F/S=ρgh
特点:深度、密度 应用:连通器大气压强(马德堡半球实验、托里拆利实验)
(特点 应用:抽水机、吸药液、墨水、吸盘、吸饮料)FSF= P S 1:一只底面积为S的箱子,当放在面积为2S的水平桌面的中央时,箱子对桌面的压强为p,当放在面积为S/2的水平凳面上时(凳面被箱子全部盖住),箱子对凳面的压强是( )
A、1/2 p B、 p C、2 p D、4 p
2. 一个正方体放在水平地面上,对地面的压强为p。将此正方体切掉一半,剩余一半对地的压强为(     )
A.1/2p B.p C.2p D.A,B,C均有可能
C(1)固体压强  D3.如图正方体A、B,已知GA=20N, GB=10N, LA=10cm, LB=100cm,求:图a中(1)B对地面的压强; (2)A对B的压强 图b中(3) A对地面的压强; (4)B对A的压强
4. A、B两个实心正方体,边长之比为2∶1,密度之比为3∶4,都放在水平桌面上,对桌面的压力分别为FA和FB,压强分别为PA和PB,则下列判断正确 的是( )
A. FA∶FB=3∶4 B. FA∶FB=3∶2
C. PA∶PB=3∶2 D. PA∶PB=3∶4CC5、 将质量为60吨与质量是6千克的同种材料制成的实心物体A、B放在同一水平桌面上,如图所示:它们对地面的压强下列说法正确的是:
A.它们对地的压强可能相等;
B.60吨的物体对地的压强较大些;
C.6千克的物体对地的压强较大些;
D.压强的大小不能比较。1、在以下各图中比较a、b、c各点的压强大小
Pb > PaPc > Pb > PaPa > Pb 比比看公式:P=ρgh2.如下图,竖直放置的一容器,甲、乙端封闭.丙端开口向上,容器中注入水后如图.水中在同一水平线上的a、b、c三点的压强分别为pa、pb、pc,那么这三个压强的大小关系是_______ 6.三个底面积不同等高的实心铜圆柱体,放在水平地面上,如图所示,则它们对地 面的压强关系是( )
A.甲对地面压强最大
B.丙对地面压强最大
C.甲、乙、丙对地面压强一样大
D.条件不足,无法判断

7.将质量为60吨与质量是6千克的同种材料制成的实心物体A、B放在同一水平桌面上,如图所示:它们对地面的压强下列说法正确的是:
A它们对地的压强可能等;
B.60吨的物体对地的压强较大些;
C.6千克的物体对地的压强较大些;
D.压强的大小不能比较。8:如图,甲、乙两个实心均匀正方体分别放在水平的地面上,它们对地面的压强相等。若在两个正方体的上部,沿水平方向分别截去一半高度,则剩余部分对水平地面的压强关系是( ) A.P甲P乙 D.无法判断B8:如图所示,甲、乙两个同种材料制成的圆柱体放在水平的地面上,则它们对地面的压强大小关系:P甲 P乙 。<(1)上题中若P甲=P乙,两个圆柱体所受的重力大小关系是:G甲 G乙。 (3)一堵墙对地面压强为P,当把墙加长一倍时(墙高不变),墙对地面的压强是 ;当把墙增高一倍时墙对地面的压强是 。 >不变原来的2倍(2)甲、乙两个实心均匀正方体分别放在水平的地面上,它们对地面的压强相等。若在两个正方体的上部,沿水平方向分别截去一半高度,则剩余部分对水平地面的压强
典型例题解析【例2】封冻的冰面最大能承受的压强是0.5×105 Pa,
一辆坦克的质量是25 t,它的一条履带跟地面的接触面积是3.5 m2,问这辆坦克能不能从冰面上通过?
解:
F=G=mg=25×103 kg×9.8 N/kg=2.45×105 N
S=2×3.5 m2=7 m2
坦克对冰面的实际压强是:
P=F / S= =0.35×105 Pa
∵0.35×105 Pa<0.5×105 Pa,
∴坦克可以从冰面上安全通过(2)液体压强:
1. 特点
⑴液体对容器底和测壁都有压强,液
体内部向各个方向都有压强。
? ⑵在同一深度,液体向各个方向的压
强都相等。
⑶同种液体的压强随深度的增加而增大。
⑷ 不同液体的压强与液体的密度关。
? 密度越大,压强越大.U形管中液面高度差反映压强的大小2、液体内部压强的规律(测量仪器:压强计)a
(1)当压强计的金属盒在空气中时,U形管两边的液面应当相平,而小明却观察到如图a所示的情景. 出现这种情况的原因是:U形管左支管液面上方的气压_____大气压(填“>”“<”或“=”)调节的方法是 ( )
A.将此时右边支管中高出的液体倒出
B.取下软管重新安装 >B(2)小明再作图b所示的检查. 当用手指按压(不论轻压还是重压)橡皮膜时,发现U形管两边液柱的高度几乎不变化. 出现这种情况的原因是: ?
c
d
(3)压强计调节正常后,小明将金属盒先后浸入到两杯液体中,如图c和d所示. 他发现图d中U形管两边的液柱高度差较大,于是认为图d杯子中盛的是盐水. 你认为,小明的结论是
(填“可靠的”或“不可靠的”);
简要说明理由:____________________________ 不可靠的没有控制探头浸入的深度相同同种液体内部的压强跟___有关, 增加,压强___。不同液体内部的压强跟液体的___有关, 越大,压强___。深度增大密度越大深度液体密度根据上表中的数据:比较_____组数据可得:液体的压强随深度增加而增大;比较____组数据可得:在同一深度,液体向各个方向的压强相等;比较___组数据可得:不同液体的压强还跟密度有关。1、4、51、2、35、62.液体压强计算式: 只需考虑液体密度和深度,不用考虑液体质量、形状等问题。其中深度是指所求点到自由液面的距离。公式:P=ρgh1、在以下各图中比较a、b、c各点的压强大小
Pb > PaPc > Pb > PaPa > Pb 比比看公式:P=ρgh2.如下图,竖直放置的一容器,甲、乙端封闭.丙端开口向上,容器中注入水后如图.水中在同一水平线上的a、b、c三点的压强分别为pa、pb、pc,那么这三个压强的大小关系是_______C 公式:P=ρgh酒瓶对桌面的压强:
酒对瓶底的压强:变大
不变如图:把装满酒的酒瓶倒置后,求压强变化?Bh1>h21将竖直放置的试管倾斜,液体对底面的压强将( )
A.变大 B.变小 C.不变 D、无法确定2.如图所示,两支相同的试管内盛有等质量的液体,甲管竖直放置,乙管倾斜放置,两管液面相平,则两管中的液体对管底的压强大小关系是:( )
A.p甲p乙
C.p甲=p乙 C.p甲=p乙
3、如图3所示,两个完全相同的容器中分别盛有质量相等的水和酒精,下列说法正确的是(  )
A.两容器底受到的压力相等
B.盛水容器底部受到的压强较大
C.液面下深度相同的两处a、b所
受液体的压强Pa=Pb
D.液面下深度相同的两处a、b所受液体的压强Pa>Pb

4、如图6所示,在装水的容器中伸入一手指(不碰到容器底和壁,且水不溢出),会使容器底部所受水的( )
A.压力增大、压强增大
B.压力不变、压强增大
C.压力不变、压强减小
D.压力不变、压强不变把水桶G=10N倒置后对桌面压力
对容器底压力F=G=10N F=10NF G F G< >①*先分清是固,液压强
②固体压强:
找压力 F=G(水平面上)
p=G/s
特殊固体压强: p=ρ固gh
③液体压强:p=ρ液gh 利用F=ps找压力
特殊液体压强:p=G/s(柱状液体)解压强题的基本思路内装150 g的水,杯子与桌面的 接触面积是10 cm2,玻璃杯的质量120g(g=10 N/kg).
(1)求水对杯底的压强和压力;
(2)求桌面所受玻璃杯的压力和压强1.2×103 Pa2700Pa
(1)对容器底:先压强P =ρgh
后压力F=PS
(2) 对桌面: 先压力F=G=mg
后压强P=F/S 6、有一横截面积是2厘米2的圆柱形容器,
分别装20克水和16克某种液体,液面高度相
同。那么这种液体的密度是_____,这种液
体对容器底部的压强_____。
7、如图所示,实验用的锥形瓶质量约0.1kg,
底面积5×10-3m2 ,倒入0.25kg水后,水面高
度0.1m.则水对瓶底的压强
为__Pa,水对瓶底的压力
为__N;瓶底对水平台面的
压力为___N,压强为__Pa.
(取g=10N/kg) 如图,一个重4 N,底面积为20 cm2的薄壁玻璃杯放在水平桌面上,将重5 N的水倒入杯中,水面到杯底的距离为10 cm,若g=10 N/kg,则(  )。
A.水对杯底的压强为2 500 Pa
B.水对杯底的压力为2 N
C.盛有水的玻璃杯对桌面
的压力为4 N
D.盛有水的玻璃杯对桌面的
压强为4 500 PaBD8、如图14—16所示,水塔与自来水管组成连通器,若水塔内水面高度h1=18m,五楼住户水龙头出水口高度h2=13m,四楼住户水龙头出水口高度h3=10m,水龙头出水口直径为2cm。求:
(1)四楼住户水龙头出水口处,水的压强是多少?
(2)四楼住户水龙头出水口受到水的压力是多少?(g取10N/kg)图14—168、解:(1)p=ρg(h1---h3)= 1×103kg/m3×10N/kg×(18m-10m)=8×104Pa
(2)S=πr2=3.14×(2/2×10-2m)2=3.14×10-4m2
F=PS=8×104Pa×3.14×10-4m2=25.12N
(3).液体压强应用:连通器
⑴定义:上端开口,下部相连通的容器。
? ⑵原理:连通器里装一种液体且液体不流动时,各容器的液面保持相平。
 ⑶应用:茶壶、锅炉水位计、乳牛自动喂水器、船闸等都是根据连通器的原理来工作的 8、由于长期的河道淤塞,黄河下游的河床已被
抬高,沿河农民通常采用如图8所示的方式,引黄
河水来灌溉农田。有关这种引水灌溉方式,下列
说法正确的(??? )多选
A.这种引水灌溉方式利用了连通器原理
B.使用时B端管口必须低于A处水面
C.使用时必须先将管道中灌满水
D.高度差H越大,管道中的水流得就越快五.气体的压强(1)大气压是存在的(2)大气压的测量
托里拆利测得大气压的值相当于76cm高的水银柱产生的压强。验证大气压存在马德堡半球 水银柱高度
为760毫米标准大气压=1.013×105 Pa≈105 Pa。托里拆利实验大气压为760毫米汞柱
(3)大气压强变化
1. 大气压的值随着高度的升高而减小,在海拔3 000m以内,大约每升高10m,大气压减小100Pa;
2. 天气的变化也会影响大气压,一般情况,晴天气压高于阴天.冬天气压高于夏天。
3.液体沸点与大气压:一切液体的沸点,都是气压减小时________,气压增大时________。 4.质量一定的气体,气压与体积成反比.
(人的呼吸,打气筒原理)
5.质量一定的气体,气压与温度成正比.
1.?原理:向上的大气压=水银柱产生的压强
(支持76cm水银柱的大气压叫标准大气压。)
2.实验前玻璃管里水银灌满的目的是:使
玻璃管倒置后,水银上方为真空;若未灌
满,则测量结果偏小。
3. 将玻璃管稍上提或下压;将玻璃管倾
斜,玻璃管的粗细,高度不变。。
4.本实验若把水银改成水,则需要玻璃管
的长度为10.3m 9、托里拆利实验装置如图12所示,实验者开始把
玻璃装进水银槽中比较深,测得大气压读
数为75厘米汞柱,若紧接着将管竖直上提
1厘米(管口仍在水银面下),则管中水
银面与管外槽中水银面高度差为( )
A、76厘米 B、74厘米 C、75厘米 D、0厘米
10、下面能说明大气压存在的事实是( )
A、用气筒给自行车内胎打气
B、用滴液瓶给病人进行静脉滴注
C、离心式水泵抽水
D、压缩式喷雾器喷药水 14、目前医院在体检抽血时普遍采用如图所示的
真空采血管。使用时将导管一端的针头插入被检
者的静脉,另一端的针头插入真空试管内,血液
便会自动流入试管,此时血液是(??? )
A.通过吸气把血液压入试管
B.被真空试管吸入试管
C.由血压压入试管
D.靠自身重力流入试管 12、用压力锅煮稀饭,能节省时间,最主要的
原因是(??)
A.锅内气体压强大,使稀饭容易沸腾
B.锅内气体压强大,依稀饭不易沸腾
C.压力锅传热快,使稀饭容易沸腾
D.压力锅密封性好,使稀饭容易沸腾

13、在冬季,剩下半瓶热水的暖水瓶经过一个
夜晚后,第二天拔瓶口的软木塞时觉得很紧,不
易拔出来,其主要原因是( ???)
A.软木塞受潮膨胀
B.瓶口因温度降低而收缩变小
C.瓶内气体温度降低而把瓶塞粘住
D.瓶内压强减小,大气压把瓶塞压紧8.天空中的氢气球,升到一定高度就会爆裂,下列说法中正确的是( )
A.这一高度的大气压值大,把气球压裂
B.高空中的大气压值小,气球向外膨胀,把气球胀裂
C.高空中的温度低,气球被冻裂
D.高空中的紫外线强,将气球照裂B【例4】在酒瓶里装一些水,用瓶盖将瓶口盖上(密封好),在瓶盖上扎一个 小孔,将瓶倒置.则瓶中的水将会( )
A.不断流出直到流完为止
B.一点也不会流出
C.流出一部分后就不再流了 D.无法判断C8.把一只空玻璃杯口朝下,竖直按入水中.在杯子被按入水中的过程中,下面说法正确的 是( )
A.杯中将逐渐充满水
B.水不会进入杯中
C.杯中会进入一部分水,杯上部的空气压强保持不变
D.杯中会进入一部分水,杯上部的空气压强逐渐增大D13.如图5-3-4所示是自制的水气压计,把它从山脚移到山顶,玻璃管中的水柱高度变化情 况是(瓶口密闭不漏气,移动过程中整个瓶子没有与外界发生热传递)( )
A.降低 B.升高
C.先降低后升高 D.先升高后降低B图5-3-4 11、 试管中有一段被水银密封的空气柱,将试管如图旋转,若空气柱压强为P,大气为压强P0,则满足PA、甲
B、乙
C、丙
D、乙和丙甲乙丙气体在温度和质量不变的前提下,气体体积越小,压强越大,体积_____,压强_____;气体在质量和体积不变前提下,气体温度越高,压强_____.越大越小越大应 用:在夏天,小宇将自行车车胎中的气打得足足的,准备出去游玩.路上遇到小周,于是它将自行车停放在烈日下,与小周聊天.正聊在兴头上,突然听见“砰’’的一声巨响,车胎爆裂!这是怎么回事?请你用刚才探究出的结论来解释该现象. (4)气压计水银气压计:准确但携带不方便金属盒气压计(无液气压计):
可改装为登山用的高度计。13、已知一个标准大气压的值约为105Pa。小明同学想通过实验探究大气压究竟有多大。他设计的实验方法是:将蘸水的塑料挂钩的吸盘按在光滑水平桌面上,挤出里面的空气,用弹簧测力计钩着挂钩缓慢往上拉,直到吸盘脱离桌面。记录刚刚拉脱时弹簧测力计的示数,这就是大气压对吸盘的压力。再设法量出吸盘与桌面的接触面积,然后算出大气压,如图。他选择的实验器材是:量程为5N的弹簧测测力计,底面积为5cm2的吸盘。(1)这种通过测量拉力和接触面积来计算大气压的方法是否可行?(2)如果上述实验方法可行,小明同学选择的器材能否测出大气压的值?请你进行分析和评估。答:(1)方法可行。(2)不能,根据公式P=F/s得F=Ps=105Pa×5×10-4m2=50N,弹簧测力计的量程只有5N,所以他选用的器材不能测量大气压的值。流体流速越大的位置压强越小。 吹气六、流体压强与流速的关系V1=S1/tV2=S2/t
S1> S2, ∴ V1>
