电流的测量(共24张PPT)

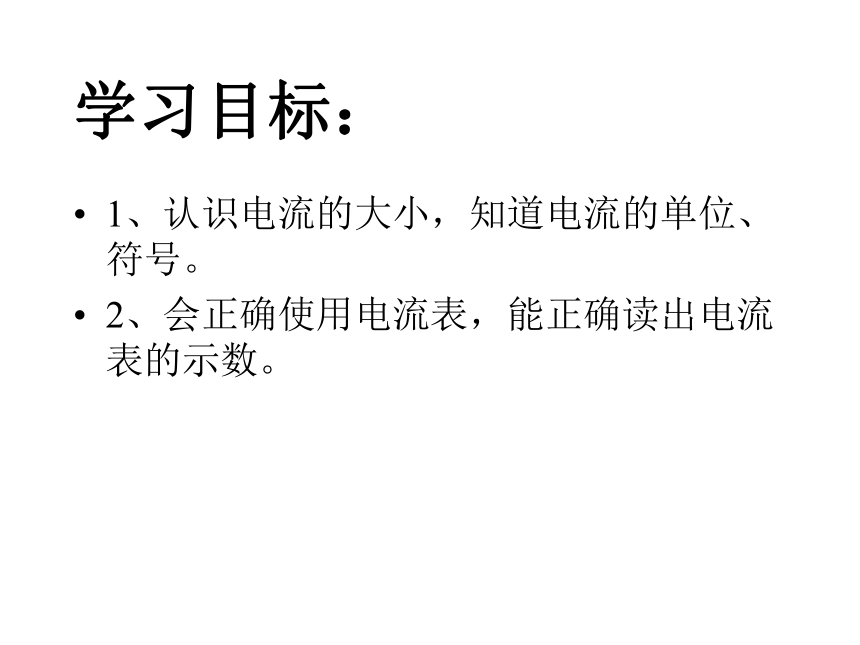

课件24张PPT。电流的测量学习目标：1、认识电流的大小，知道电流的单位、符号。

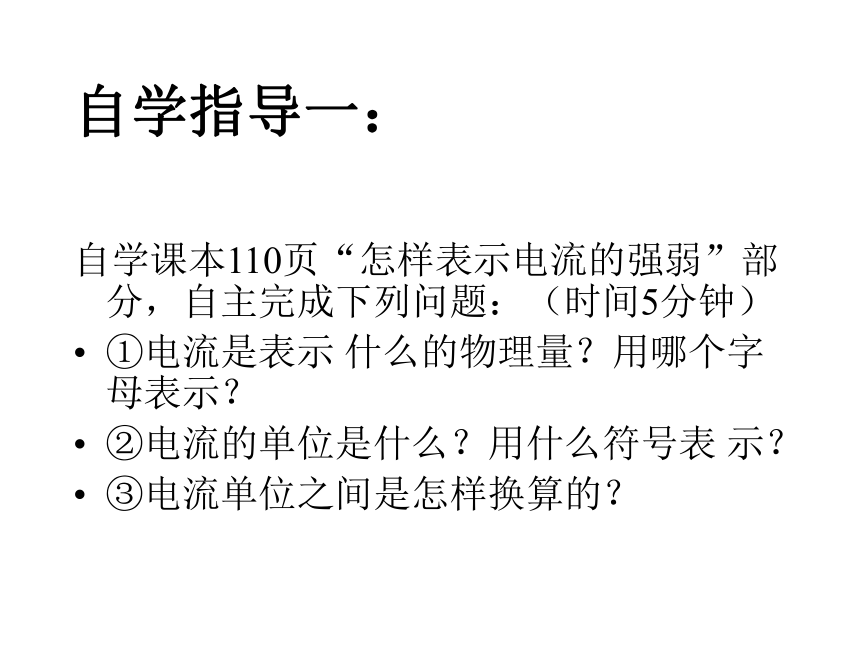

2、会正确使用电流表，能正确读出电流表的示数。自学指导一：
自学课本110页“怎样表示电流的强弱”部分，自主完成下列问题：（时间5分钟）
①电流是表示 什么的物理量？用哪个字母表示？
②电流的单位是什么？用什么符号表 示？
③电流单位之间是怎样换算的？
一、怎样表示电流的强弱1、电流 是表示电流强弱的物理量
( I )2、单位：安培 简称：安 符号：A
常用单位：毫安（mA）、微安（μA）3、单位换算：1A=103mA
1mA=103μA

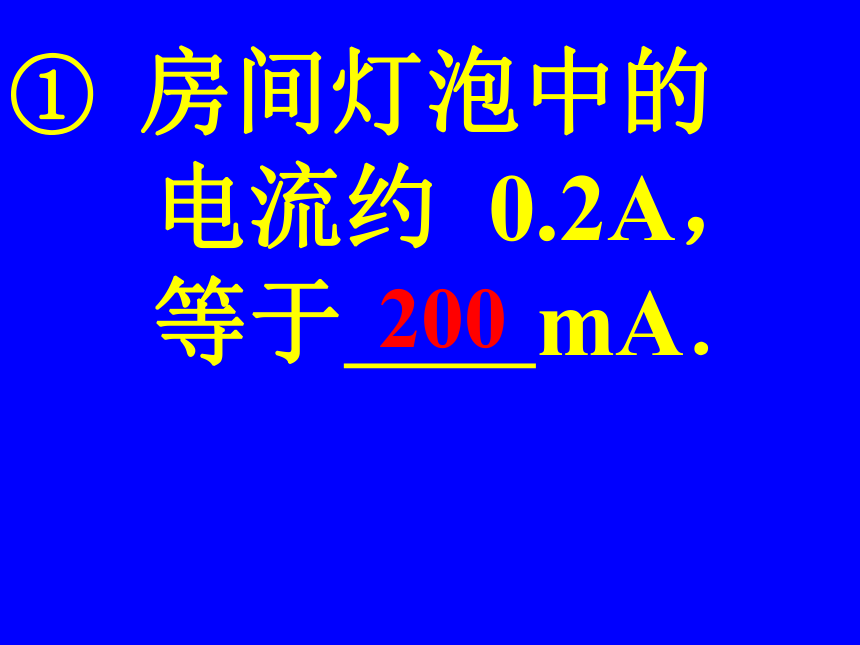

1A=106μA4、课堂练习：① 房间灯泡中的
电流约 0.2A，
等于　　mA．

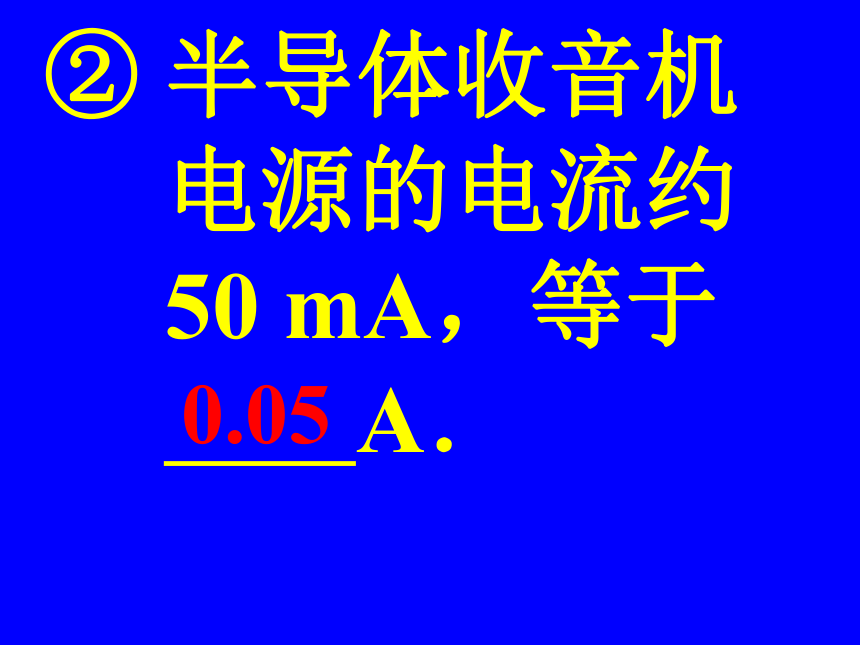

200 半导体收音机
电源的电流约
50 mA，等于
　　A．

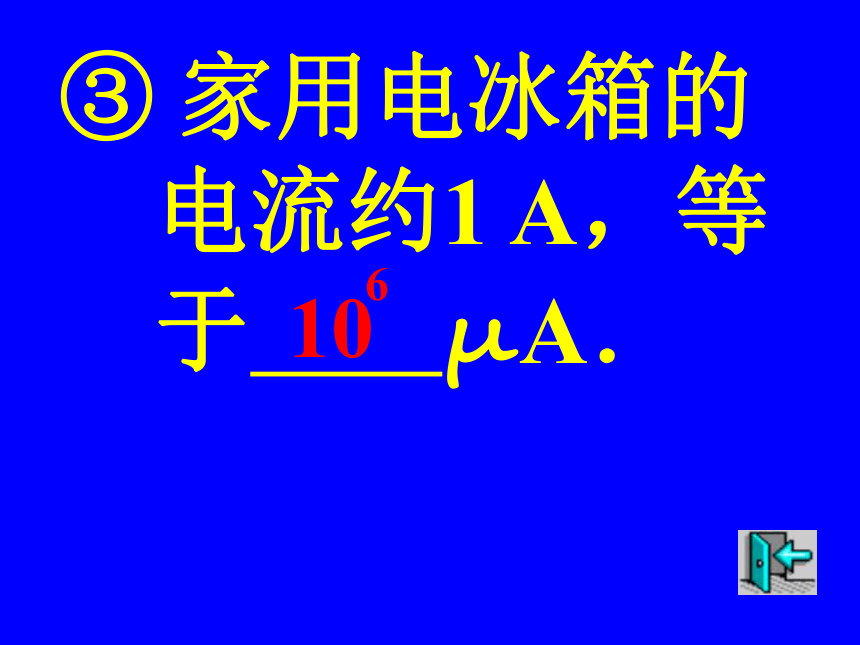

0.05③ 家用电冰箱的
电流约1 A，等

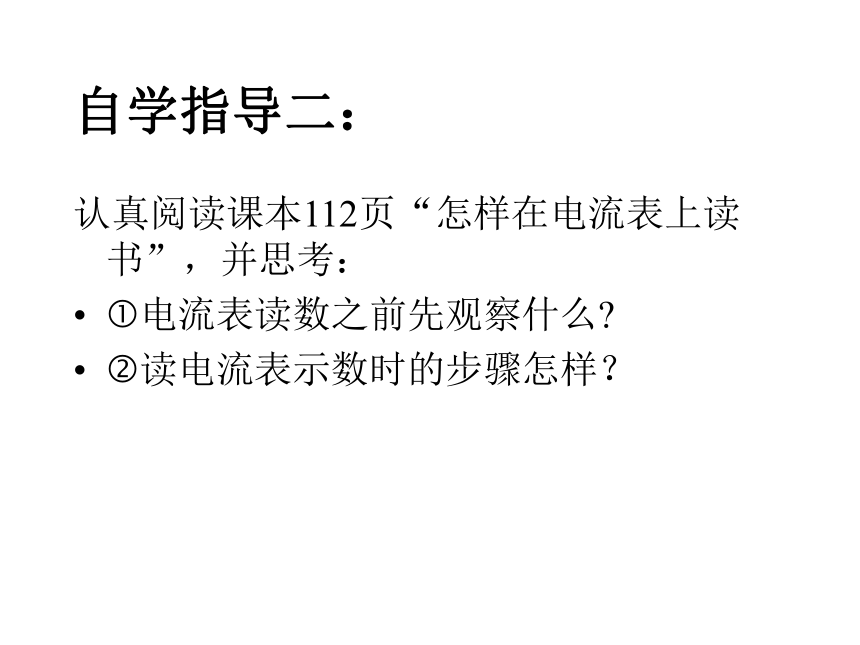

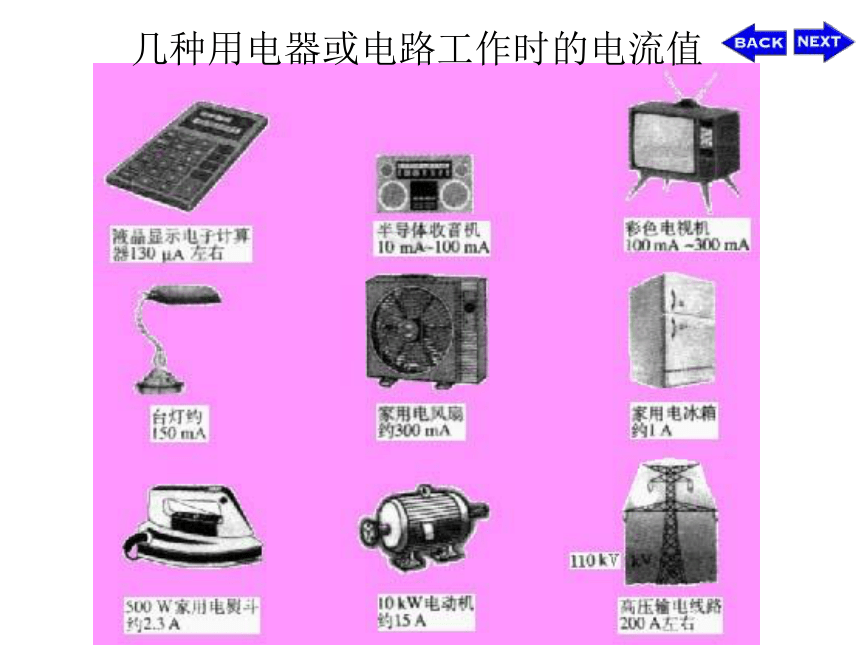

于　　μA．几种用电器或电路工作时的电流值自学指导二：认真阅读课本112页“怎样在电流表上读书”，并思考：
?电流表读数之前先观察什么?
?读电流表示数时的步骤怎样？自学指导三：认真阅读课本111页“怎样连接电流表”，思考：
1、电流表与被测用电器怎样连接？
2、电流表正负接线柱的接入有什么要求？
3、电流表的量程有几个？被测电流能否超过电流表的最大量程？
4、若事先不能估计被测电流的大小，该怎样选择量程？
5、若把电流表直接接到电源两极会造成什么后果？
1、
2、
3、
4、电流表必须和被测用电器串联电流从“+”接线柱流入，“–”
接线柱流出
被测电流不能超过电流表量程任何情况下不能使电流表直
接连到电源的两极
电流表的使用规则测量通过
小灯泡的
电流时，
电流表的
接法下一页返回前页 1．电流表应串联在电路中电流表的使用规则测量L1
支路中
电流时,
电流表
的接法下一页返回前页 1．电流表应串联在电路中电流表的使用规则 1．电流表应串联在电路中测量L2
支路中
电流时，
电流表
的接法下一页电流表的使用规则2．“十”、“一”接线性的接法要正确√×返回电流表的使用规则3.被测电流不要超过电流表的量程试触下一页返回前页试触试触试触试触电流表的使用规则 4 绝对不允许将电流表直接接到电源的两极上返回课堂小结想一想这节课你都学到了哪些知识？电流定义：概念就是表示电流强弱的物理量，用I表示。安培，简称安，用A表示单位：仪器：连接方法电流正入负出串联在电路中测量符号电流表使用不超量程不能与电源直接相连国际：常用：毫安（mA）和微安（μA ）当堂训练1、电流是表示（ ）的物理量，通常用字母（ ）表示，单位是（ ）。
2、0.5A=( )mA 20mA=( )A
30m A =( )μA
2000 μA=( ) mA 3、读出下列电流表的示数：4、电流表必需和被测用电器（ ），接线时注意选择合适的（ ），在任何情况下都不能使电流表直接连到（ ）。
5、在使用电流表时电流必须从（ ）流入，从（ ）流出，如果表中电流方向接反，指针则会（ ） 。谢谢观赏
