课件33张PPT。2019/2/28www.sghxy.com化学平衡图象
分析
2019/2/28www.sghxy.com一、化学反应速率图象分析2019/2/28www.sghxy.com看右下图：

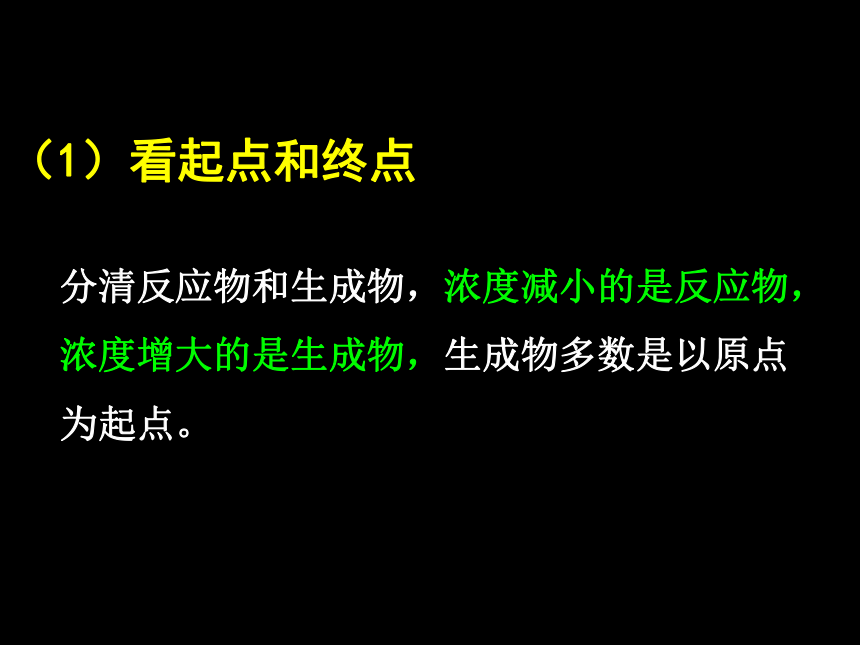

写反应方程式反应速率之比=反应方程式的系数之比思考2019/2/28www.sghxy.com（1）看起点和终点分清反应物和生成物，浓度减小的是反应物，
浓度增大的是生成物，生成物多数是以原点

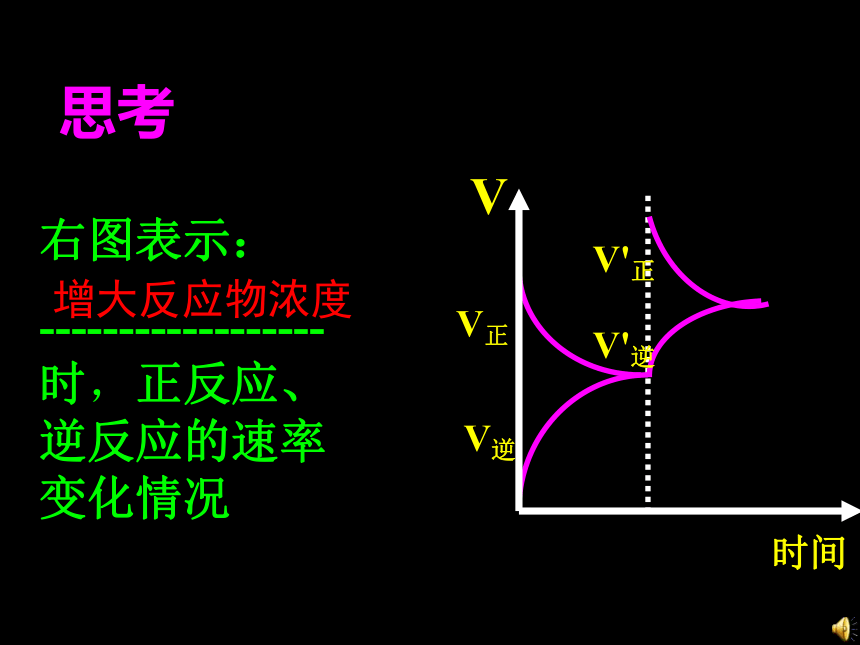

为起点。2019/2/28www.sghxy.com右图表示：

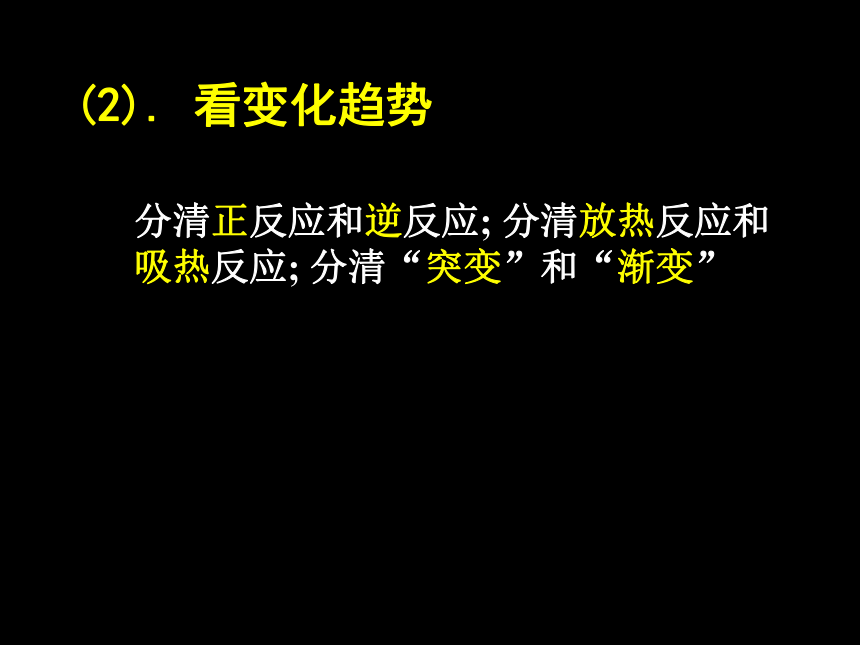

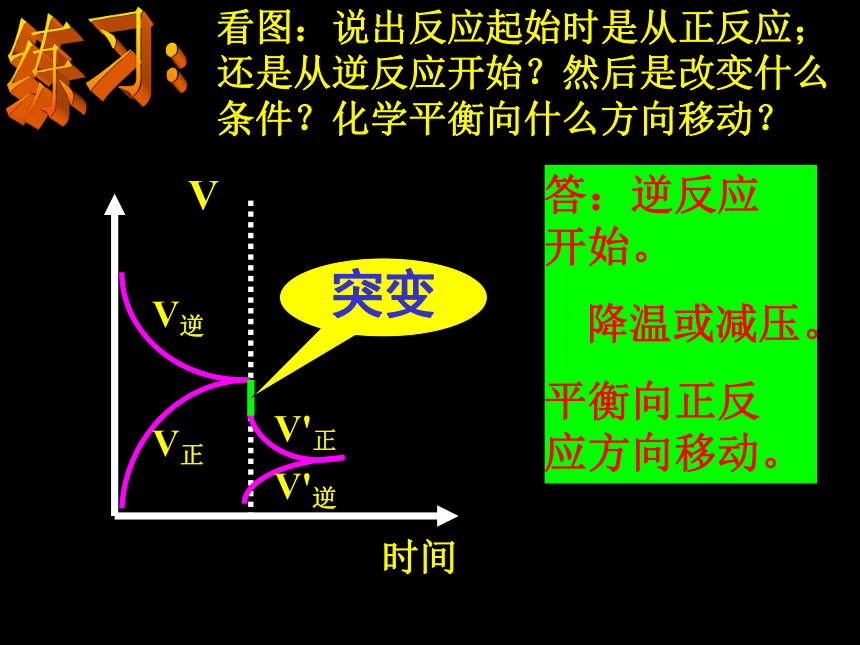

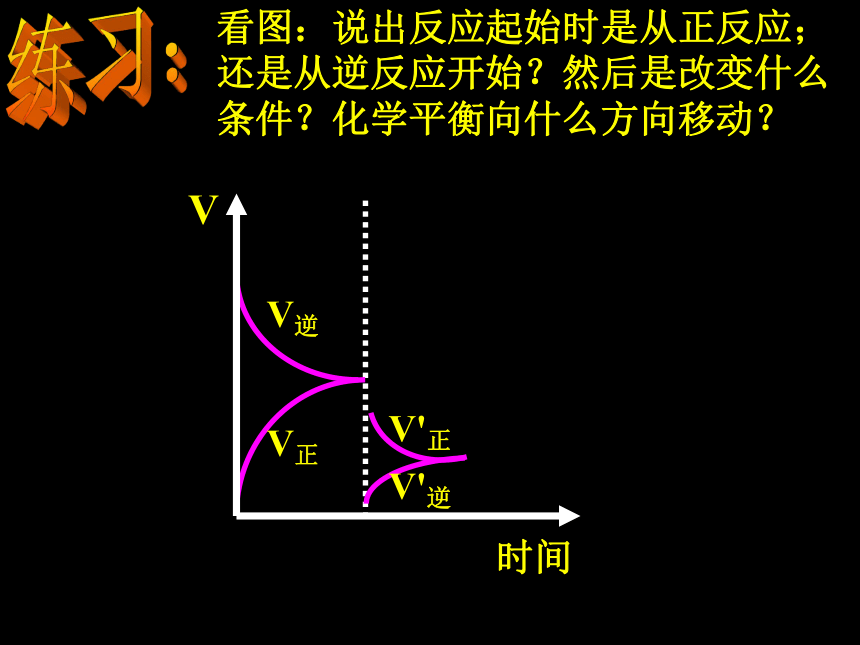

------------------时，正反应、逆反应的速率变化情况增大反应物浓度思考2019/2/28www.sghxy.com(2). 看变化趋势分清正反应和逆反应; 分清放热反应和吸热反应; 分清“突变”和“渐变”2019/2/28www.sghxy.com练习： 看图：说出反应起始时是从正反应；还是从逆反应开始？然后是改变什么条件？化学平衡向什么方向移动？2019/2/28www.sghxy.com练习：看图：说出反应起始时是从正反应；还是从逆反应开始？然后是改变什么条件？化学平衡向什么方向移动？答：逆反应开始。
降温或减压。

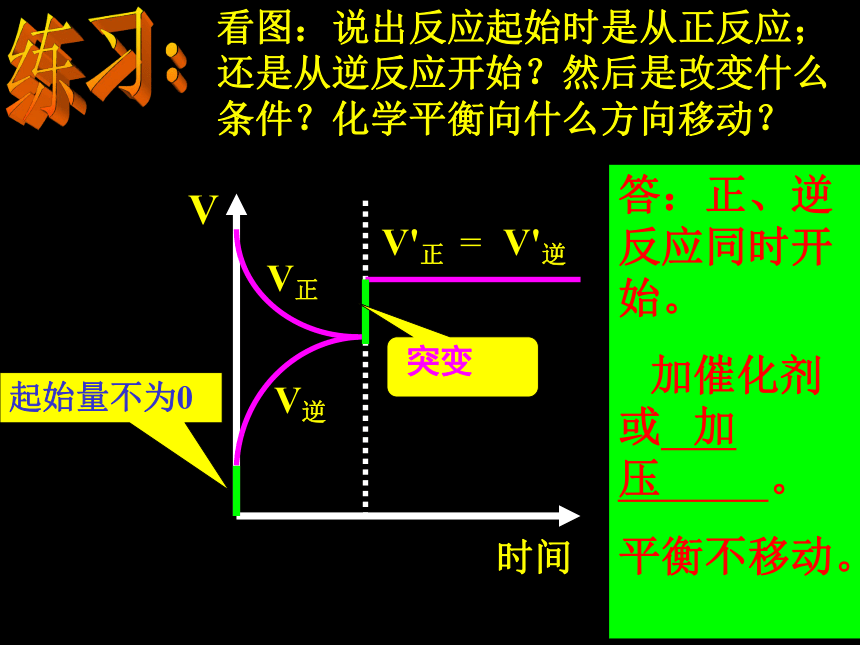

平衡向正反应方向移动。时间V2019/2/28www.sghxy.com练习：看图：说出反应起始时是从正反应；还是从逆反应开始？然后是改变什么条件？化学平衡向什么方向移动？V正V逆V'正V'逆=答：正、逆反应同时开始。
加催化剂或 加压 。

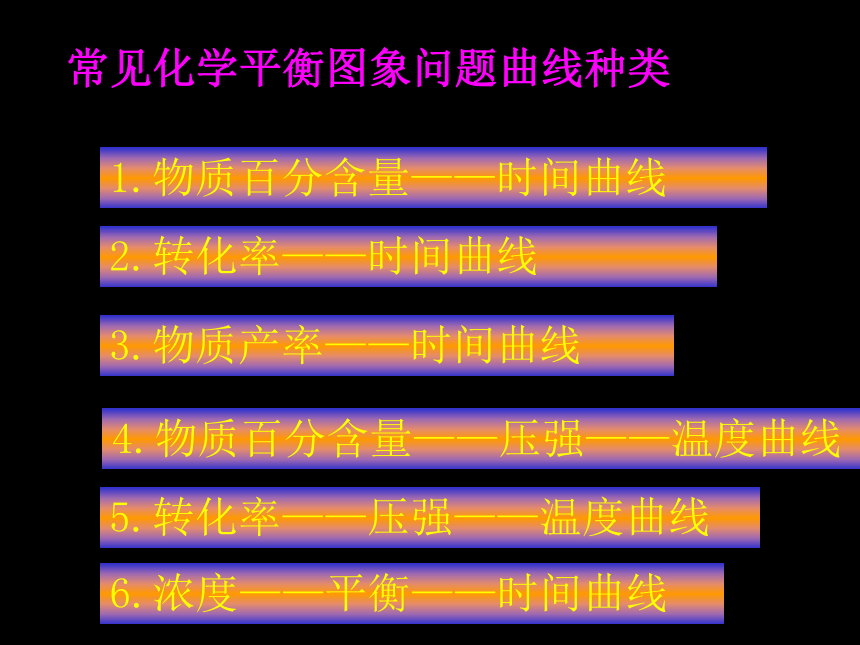

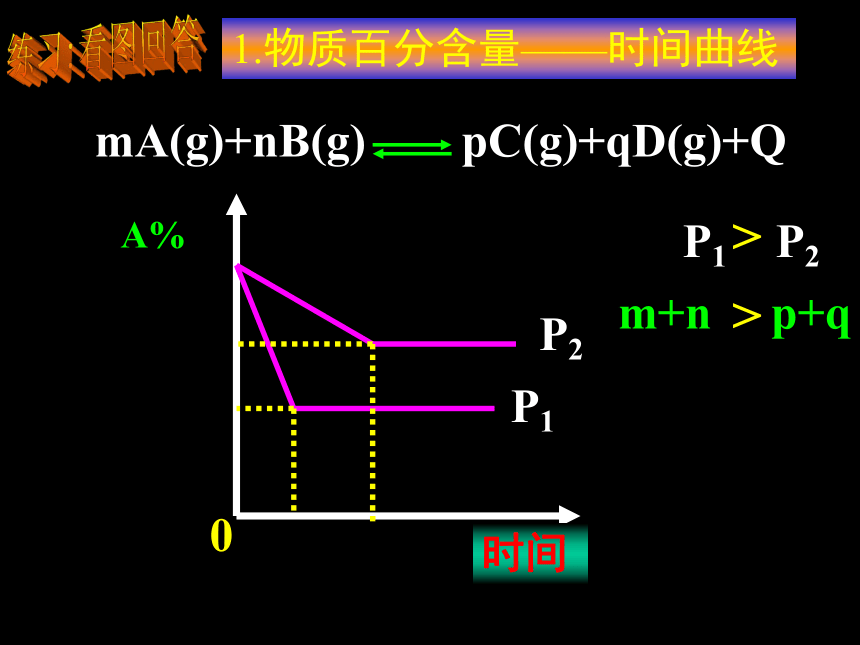

平衡不移动。时间V2019/2/28www.sghxy.com二.化学平衡图象的解法2019/2/28www.sghxy.com5.转化率——压强——温度曲线4.物质百分含量——压强——温度曲线1.物质百分含量——时间曲线2.转化率——时间曲线3.物质产率——时间曲线6.浓度——平衡——时间曲线常见化学平衡图象问题曲线种类2019/2/28www.sghxy.com1.物质百分含量——时间曲线时间练习:看图回答A%0>>2019/2/28www.sghxy.com1.物质百分含量——时间曲线看图技巧：先拐先平衡，先平衡则速率快。Q----0>2019/2/28www.sghxy.com2.转化率——时间曲线看图技巧：先拐先平衡，先平衡则速率快。m+n p+q<2019/2/28www.sghxy.com02.转化率——时间曲线A转化率时间m+n p+q=2019/2/28www.sghxy.com3.物质产率——时间曲线时间练习:看图回答产率0Q----0<2019/2/28www.sghxy.comPm+n p+q>Q---0看图技巧：图象中 有三个量时，“定一看二”，再看曲线的变化趋势。等压线<4.物质百分含量——压强——温度曲线结2019/2/28www.sghxy.com5.转化率——压强——温度曲线解法：
作等温线Tm+n p+q>Q 0等温线>2019/2/28www.sghxy.com0浓度——平衡——时间曲线A或BC时间浓度t1 t2 t3此图在t2时，如果是加热，那么Q值是大于0，还是小于0？如果是减压，那么m+n与p的关系如何？练①.看面(即纵坐标与横坐标的意义)，②.看线(即线的走向和变化趋势)，③.看点(即起点、折点、交点、终点)，④.看辅助线(如等温线、等压线、平衡线等)⑤.看量的变化(如浓度变化、温度变化等)。(1). 看图象：1.步骤(2).想规律:联想外界条件的改变对化学反应速率和化学平衡的 影响规律。(3). 作判断：根据图象中表现的关系与所学规律相对比，作出符合题目要求的判断。结2．原则(1) “定一议二”原则在化学平衡图象中，包括纵坐标、横坐标和曲线所表示的三个量，确定横坐标所示的量后，讨论纵坐标与曲线的关系或确定纵坐标所示的量后，讨论横坐标与曲线的关系。(2) “先拐先平，数值大”原则在化学平衡图象中，先出现拐点的反应则先达到平衡，先出现拐点的曲线表示的温度较高 或表示的压强较大。2019/2/28www.sghxy.comabA. 加入催化剂
B. 增大Y的浓度
C. 降低温度
D. 增大体系压强A.D练习1：练习2： 例题1. 对于 m A (g) + n B (g) p C (g) + Q 有如图所示的变化，则：
①p1与 p2 的关系是 ；
②m + n 与p的关系是 ；
③T1 与 T2的关系是 ；
④Q与 0 的关系是 。P2 > P 1T2 < T 1m + n > p0 < Q2019/2/28www.sghxy.com练习3： 在密闭容器中进行下列反应：
M（气）＋N（气） R（气）＋2L
此反应符合下面图像，下列叙述是正确的是（ ）
(A) 正反应吸热，L是气体
(B) 正反应吸热，L是固体
(C) 正反应放热，L是气体
(D) 正反应放热，L是固体或液体 C2019/2/28www.sghxy.com练4：18. 密闭容器中mA(g)+nB(g) pC(g),反应达到平衡，经测定增大压强P时，A的转化率随P而变化的曲线如下图。则：
(1)增大压强，A的转化率____，平衡向____移动，达到平衡后，混合物中C的质量分数________。
(2)上述化学方程式中的系数m、n、p的正确关系是____，向上述平衡体系中加入B，则平衡________。
(3)当降低温度时，C的质量分数增大，则A的转化率____，逆反应是____热反应。降低左减少m+n(A)达平衡后，加入催化剂
则C％增大(B)达平衡后，
若升温，平衡左移
(C)化学方程式中n＞e+f
(D)达平衡后，增加A的量有利于平衡向右移动 B、C2019/2/28www.sghxy.com练7：在可逆反应mA(g)+nB(g) pC(g)+Q中m、n、p为系数，且m+n＞p Q＞0。分析下列各图，在平衡体系中A的质量分数与温度toC、压强P关系正确的是（ ） B2019/2/28www.sghxy.com练8：某可逆反应L(s)+G(g) 3R(g)－Q，本图表示外界条件温度、压强的变化对上述反应的影响。试判断图中y轴可以表示（ ）
(A)平衡混合气中R的质量分数
(B)达到平衡时G的转化率
(C)平衡混合气中G的质量分数
(D)达到平衡时L的转化率 C2019/2/28www.sghxy.com练9：图中表示外界条件（t、p）的变化对下列反应的影响：L（固）＋G（气） 2R（气）－Q，y 轴表示的是（ ）
(A) 平衡时，混合气中R的百分含量
(B) 平衡时，混合气中G的百分含量
(C) G的转化率
(D) L的转化率 B练习10：如图所示，反应X(g)+3Y(g) 2Z(g) (正反应为放热反应)，在不同温度、不同压强(p1>p2)下达到平衡时，混合气体中Z的体积分数φ（Z）随温度变化的曲线应为( ) C练习11：某逆反应为：A(g)+B(g) 3C(g)，下图中的甲、乙、丙分别表示在不同条件下，生成物C在反应混合物中的体积分数 φ(C)与反应时间t的关系。 ⑴若图甲中的a、b两条曲线分别表示有催化剂和无催化剂的情况，则曲线 表示的是无催化剂时的情况（催化剂一般是指正催化剂）。 ⑵若图乙中的两条曲线分别表示在100℃和200℃时的情况，则可逆反应的正反应是 （填“吸热”或“放热”）反应。 ⑶若图丙中的a、b两条曲线分别表示在不同压强时的情况，则曲线 表示的是压强较大时的情况。b吸热b 练习12：对达到平衡状态的可逆反应X+Y Z+W，在其他条件不变的情况下，增大压强，反应速率变化图象如图1所示，则图象中关于X、Y、Z、W四种物质的聚集状态为 [ ] A．Z、W均为气体，X、Y中有一种是气体 B．Z、W中有一种是气体，X、Y皆非气体 C．X、Y、Z、W皆非气体 D．X、Y均为气体，Z、W中有一种为气体AB
