化学平衡图像题[下学期]

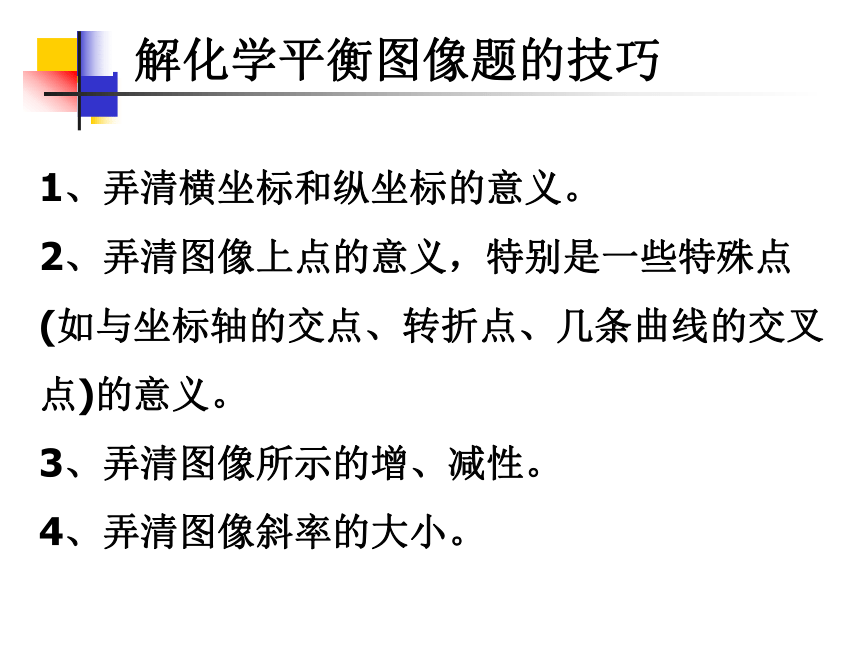

课件8张PPT。化学平衡中的图像题解化学平衡图像题的技巧 1、弄清横坐标和纵坐标的意义。
2、弄清图像上点的意义，特别是一些特殊点(如与坐标轴的交点、转折点、几条曲线的交叉点)的意义。
3、弄清图像所示的增、减性。

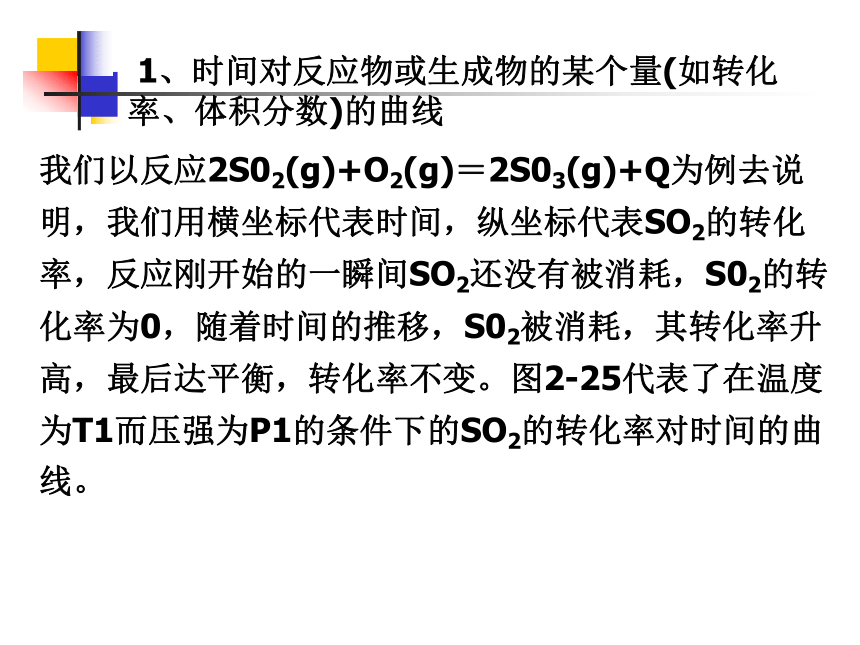

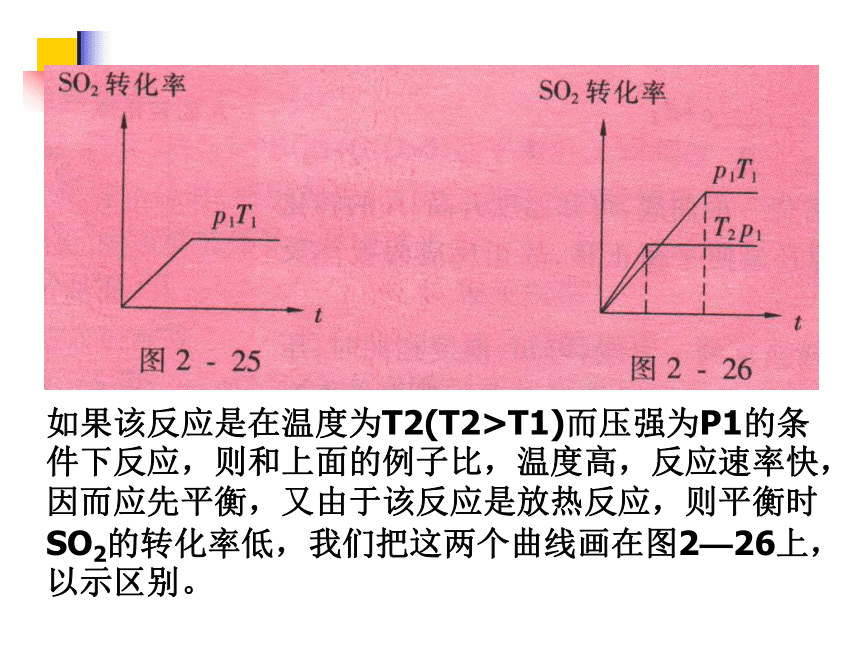

4、弄清图像斜率的大小。 1、时间对反应物或生成物的某个量(如转化率、体积分数)的曲线 我们以反应2S02(g)+O2(g)＝2S03(g)+Q为例去说明，我们用横坐标代表时间，纵坐标代表SO2的转化率，反应刚开始的一瞬间SO2还没有被消耗，S02的转化率为0，随着时间的推移，S02被消耗，其转化率升高，最后达平衡，转化率不变。图2-25代表了在温度为T1而压强为P1的条件下的SO2的转化率对时间的曲线。如果该反应是在温度为T2(T2>T1)而压强为P1的条件下反应，则和上面的例子比，温度高，反应速率快，因而应先平衡，又由于该反应是放热反应，则平衡时SO2的转化率低，我们把这两个曲线画在图2—26上，以示区别。温度一定，压强分别为P1和P2时，反应体系X(s)+2Y(g)= nZ(g)中反应物Y的转化率与时间的关系如图2-27所示，由此可知( )。
A、P1>p2，n>2 B、P1>P2，n<2
C、P13 P1曲线先达平衡，说明压强大且反应速率大，故P1>p2；再看两横线，P1压强下平衡时Y的转化率小于压强为P2时的Y的转化率，说明增大压强使平衡逆移，故n>2。故本题答案是A。2、压强(或温度)对反应物或生成物的转化率或体积分数的曲线 我们还是以反应2S02(g)+02(g)＝2S03(g)为例来说明。我们用纵坐标代表S02的体积分数，用横坐标代表压强，则在温度为T1的条件下，该反应压强增大，平衡正移，S02的体积分数降低。如在温度T2的条件下(T2>T1)，由于升温，平衡逆移，所以压强相同时S02的体积分数相对变高。这样，我们就画出了如图2-28的曲线。 如可逆反应aA(g)+ bB(g)=dD(g)+eE(g)+Q在一定条件下达平衡状态时，A的转化率与温度、压强的关系如图2-29所示。则在下列空格处填写“大于”、“小于”或“等于”。
(1)a+b_____c+d；
(2)Q___0。 看任一根曲线，可知温度升高，A的转化率变大，送说明升温使平衡正移，故正反应为吸热反应，即Q<0
再垂直于横坐标画一直线，可知：温度相同时，压强越大，A的转化率越小。这说明增大压强使平衡逆移，即(a+b)<(c+d) 3、速率对时间的曲线 分析这种曲线关键是注意起点、终点和斜率。
反应A(g)+B(g)＝C(g)+Q已达平衡，升高温度，平衡逆移，当反应一段时间后反应又达平衡，则速率对时间的曲线为（　　） 首先要把握大方向，即升温使正、逆反应速率都变大，所以B不会是答案；再看起点和终点，由于原反应是平衡的(V逆=V正)，因而起点相同，又由于再次达到平衡(V正＝V逆)，因而终点相同，故A不是答案；由于正反应是放热反应，所以升温使V正和V逆都增大，但逆反应增大得更多，故V逆更大，即V逆的曲线斜率大，故答案为C。
