原电池[下学期]

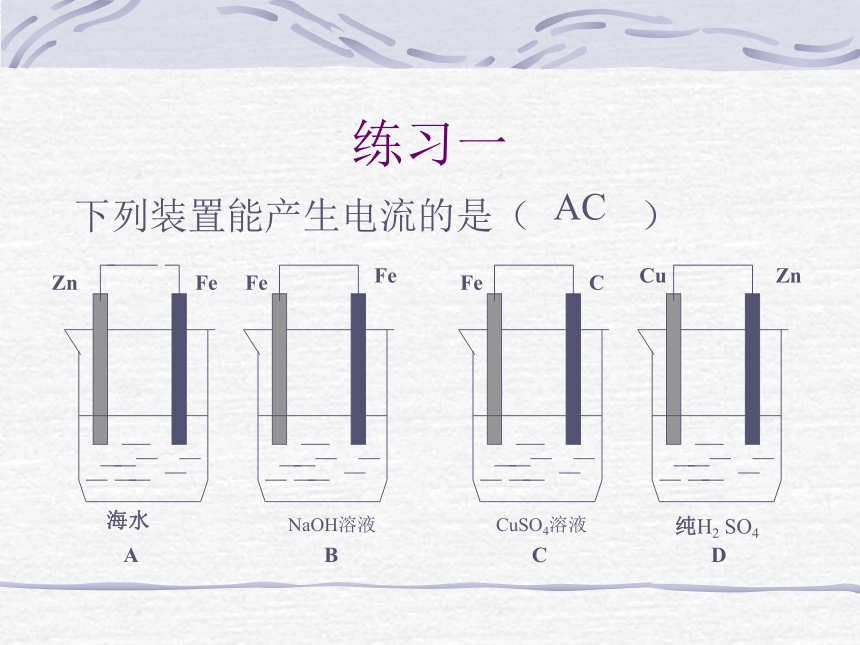

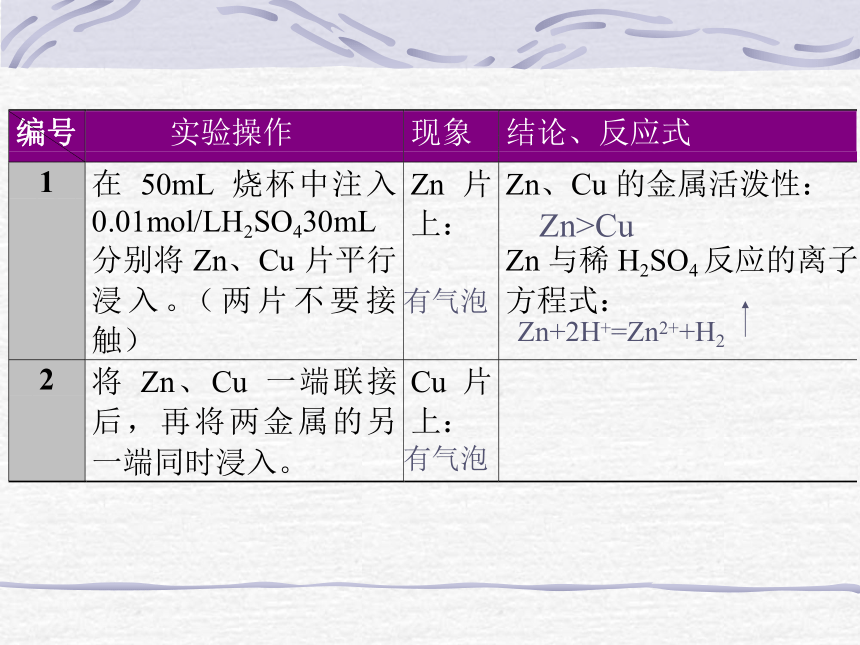

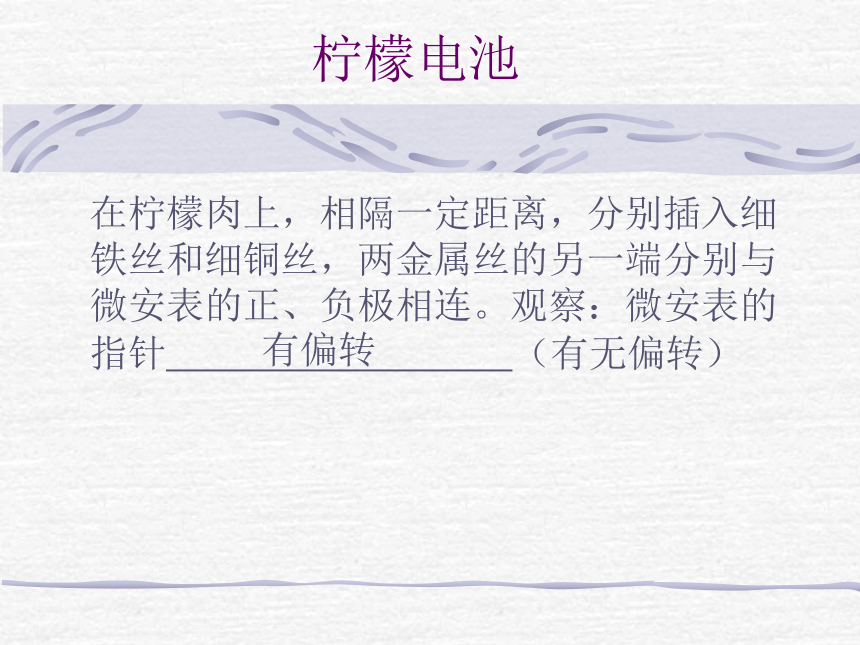

课件13张PPT。柠檬电池在柠檬肉上，相隔一定距离，分别插入细铁丝和细铜丝，两金属丝的另一端分别与微安表的正、负极相连。观察：微安表的指针 （有无偏转） 有偏转有气泡 有气泡Zn>CuZn+2H+=Zn2++H2练习一下列装置能产生电流的是（ ）

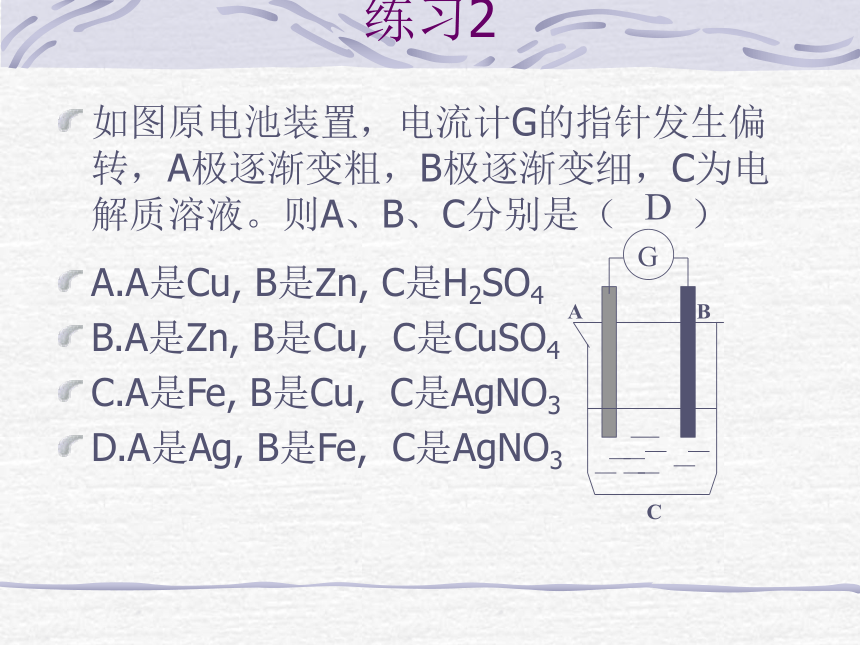

ZnZnFeFeFeFeCCu海水NaOH溶液CuSO4溶液纯H2 SO4ABCDAC练习2如图原电池装置，电流计G的指针发生偏转，A极逐渐变粗，B极逐渐变细，C为电解质溶液。则A、B、C分别是（ ）
A.A是Cu, B是Zn, C是H2SO4
B.A是Zn, B是Cu, C是CuSO4
C.A是Fe, B是Cu, C是AgNO3

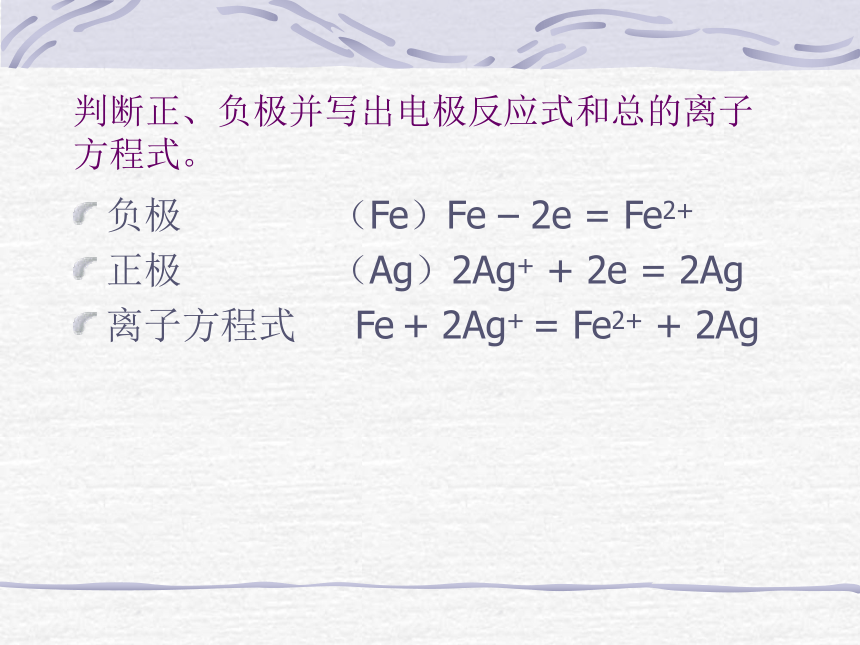

D.A是Ag, B是Fe, C是AgNO3ABC D 判断正、负极并写出电极反应式和总的离子方程式。负极 （Fe）Fe – 2e = Fe2+
正极 （Ag）2Ag+ + 2e = 2Ag

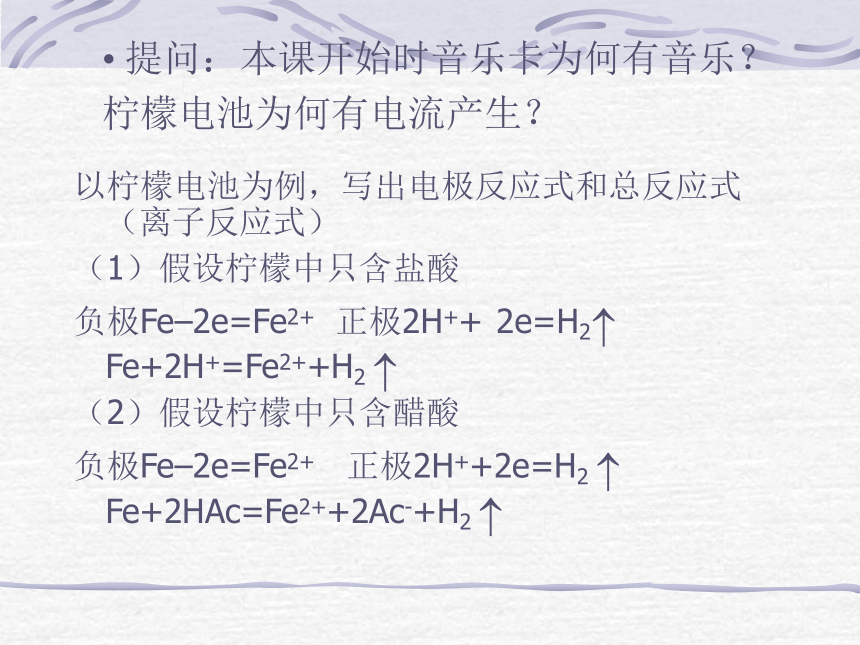

离子方程式 Fe + 2Ag+ = Fe2+ + 2Ag以柠檬电池为例，写出电极反应式和总反应式（离子反应式）
（1）假设柠檬中只含盐酸
负极Fe–2e=Fe2+ 正极2H++ 2e=H2? Fe+2H+=Fe2++H2 ?
（2）假设柠檬中只含醋酸
负极Fe–2e=Fe2+ 正极2H++2e=H2 ? Fe+2HAc=Fe2++2Ac-+H2 ? 提问：本课开始时音乐卡为何有音乐？
柠檬电池为何有电流产生？练习3利用反应：2FeCl3+Cu=2FeCl2+CuCl2 设计一个原电池装置，画出装置图，标明电极材料和电解质溶液，写出电极反应式。FeCl3溶液Cu C如何判断原电池的正、负极？①从电极材料：
②从电极反应现象：
③从外电路电子流动方向：
④从电极反应本质：
较活泼金属——负极
溶解的一极——负极
电子流出的一极——负极
失电子被氧化的一极——负极
练习4在电子表里使用的纽扣电池，其电极材料分别是Zn和Ag2O，电解质溶液是KOH溶液。电池工作时的电极反应式分别为： Ag2O+2e+H2O=2Ag+2OH-
Zn-2e+2OH-=Zn(OH)2 下列说法正确的是：
A、Ag2O是电极的正极, Zn是电池的负极
B、Zn 是电极的正极,Ag2O 是电池的负极
C、电池工作时，电子从Ag2O 电极经外 电路流向Zn电极。
D、电池工作时，电子从Zn 电极经外电路流向Ag2O电极。 思考题：1、铜片上为何有气泡产生？
2、锌片的电子为何流向铜片？
3、锌片的质量有何变化？为什么？
4、电子流动方向是由金属 流向金
属 ；Zn是原电池的 极，Cu是
原电池的 极。
5、从氧化还原反应角度来看，原电池的两极各发生什么反应？写出电极反应式。ZnCu负正2、原电池化学原理（外电路）较活泼金属失电子发生氧化反应而溶解进入溶液（阳离子）；溶液中易得电子的离子在较不活泼金属（正极）上获得电子发生还原反应而析出。电解质溶液中离子的定向移动构成内电路，从而形成电流。3、构成原电池的条件1）活泼性不同的两个电极：
①较活泼金属与较不活泼金属。如Cu—Zn原电池。
②金属与非金属。如Zn—C干电池。
③金属与金属氧化物。如电子表纽扣电池
Zn—Ag2O
2）电解质溶液。
3）构成闭合线路（有导线连线或直接接触）。
