4.4 光的折射课件（共29张）

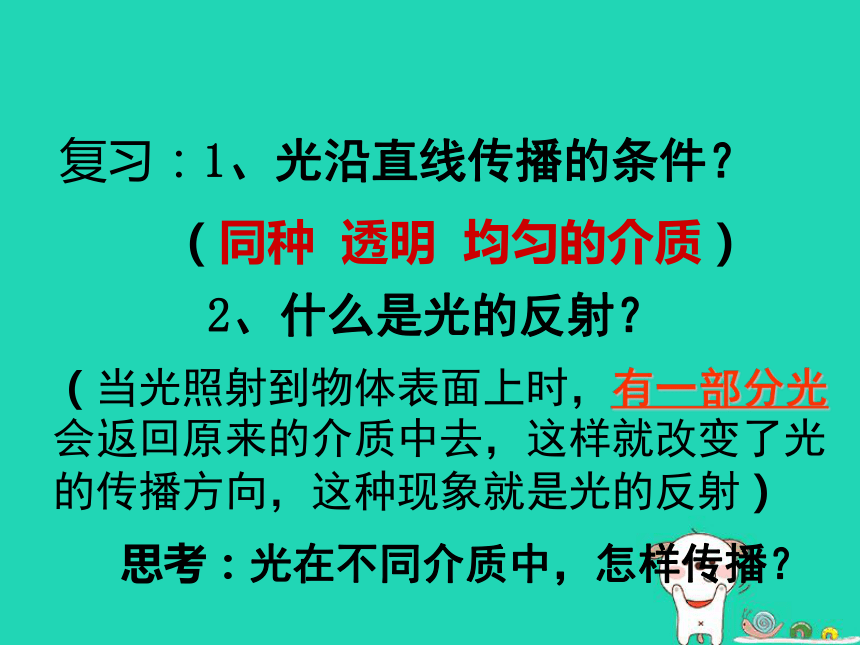

课件29张PPT。 看起来不过齐腰深的池水，不会游泳的人可千万不可冒失下去4.光的折射复习：1、光沿直线传播的条件？

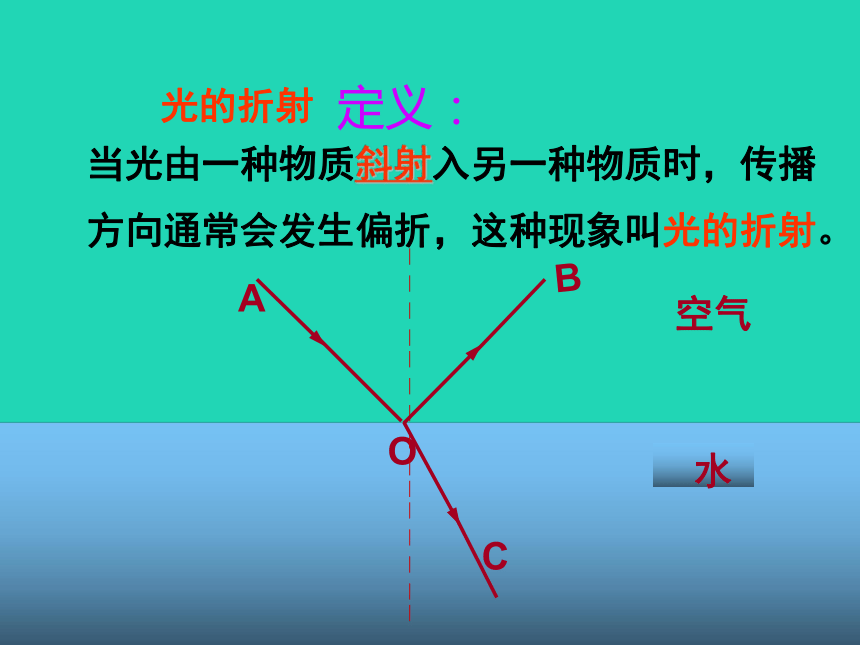

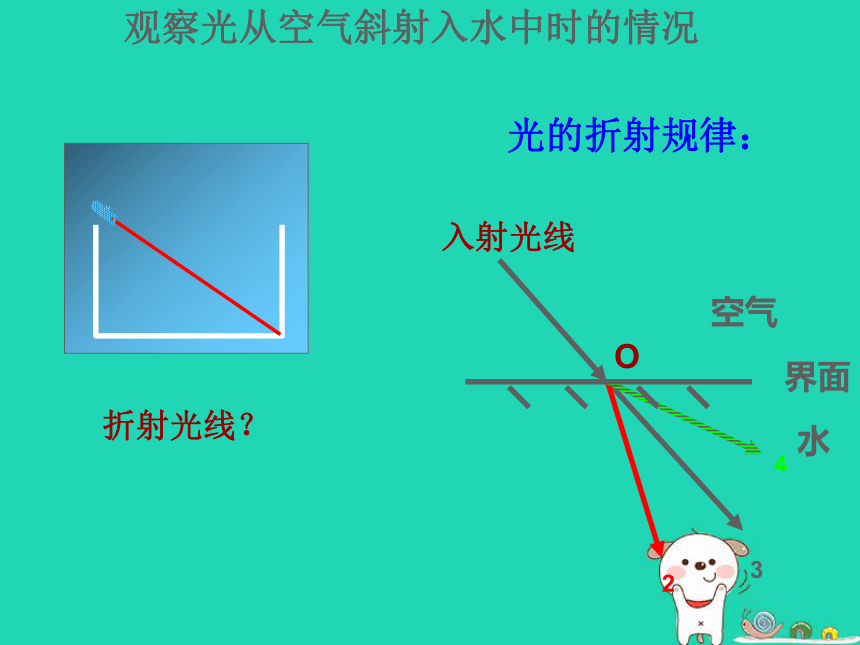

（同种 透明 均匀的介质） 2、什么是光的反射？思考：光在不同介质中，怎样传播？（当光照射到物体表面上时，有一部分光会返回原来的介质中去，这样就改变了光的传播方向，这种现象就是光的反射）把一根直筷子斜插入杯内水中，观察到什么现象？加水无水?筷子弯折光的折射规律：折射光线？入射光线O234观察光从空气斜射入水中时的情况空气定义：当光由一种物质斜射入另一种物质时，传播方向通常会发生偏折，这种现象叫光的折射。

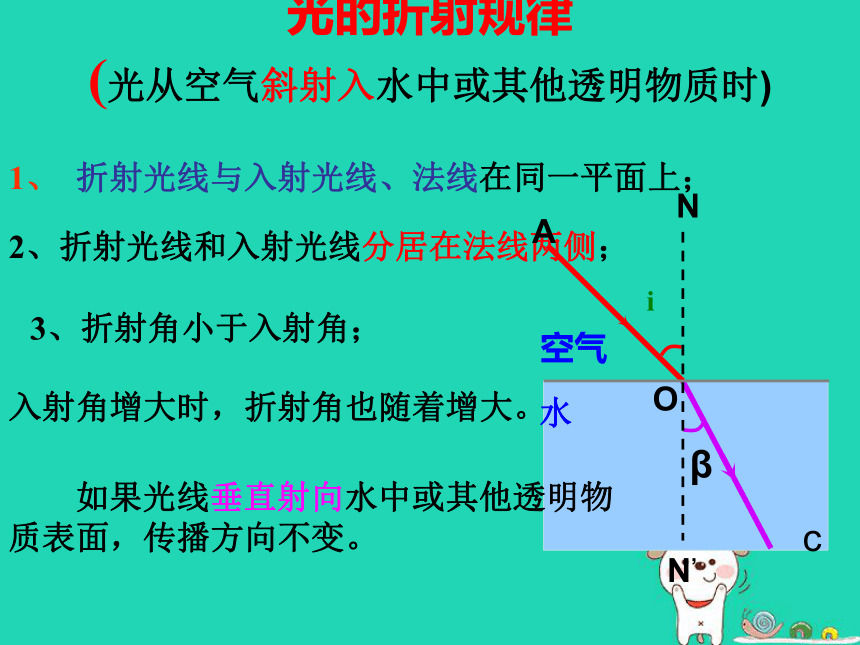

光的折射光的折射规律

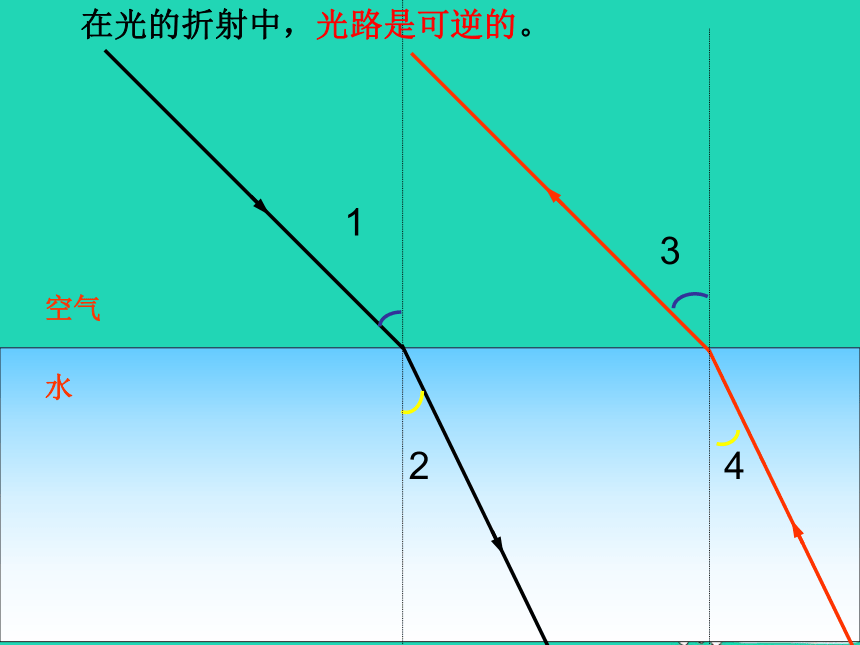

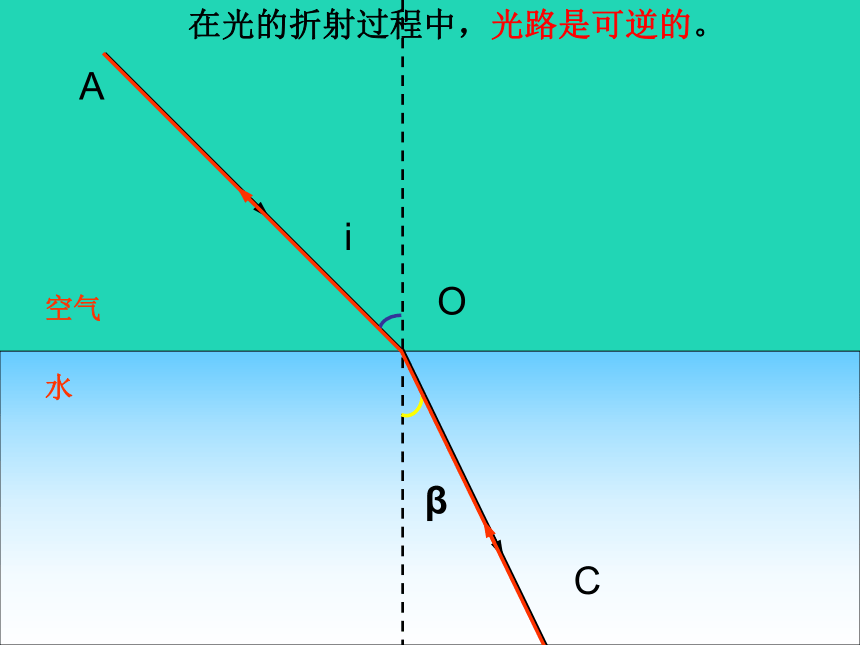

(光从空气斜射入水中或其他透明物质时) 如果光线垂直射向水中或其他透明物质表面，传播方向不变。1、 折射光线与入射光线、法线在同一平面上； 2、折射光线和入射光线分居在法线两侧；3、折射角小于入射角；入射角增大时，折射角也随着增大。空气水iβc空气水在光的折射过程中，光路是可逆的。iβAOC空气水1234在光的折射中，光路是可逆的。解释现象PP’筷子变弯●●有经验的渔民在叉鱼时,要向看到的鱼的___方投叉,才能叉到鱼。下 看起来不过齐腰深的池水，不
会游泳的人可千万不可冒失下去！！！生活· 物理· 社会 因为光的折射，我们从水下看岸上的物体，他变高还是变矮呢？答：变高。？ 反射光线、入射光线和法线在同一平面内；光反射 反射光线和入射光线分别位于法线两侧； 反射角等于入射角。折 射折 射折 射折 射？？√×√折射规律和反射定律一样吗？想一想 当光从玻璃（或水）斜射入空气时，折射
光线＿＿（偏向/偏离）法线方向。 当光从一种介质射入另一种介质时,入射光
线、折射光线和法线在_______平面内。 当光从空气斜射向玻璃或水中时，折射光线
＿＿＿（偏向/偏离）法线方向。 当光垂直射入玻璃（或水）中时，传播方向
＿＿＿。偏向偏离不变同一1、光从空气斜射入水中时，折射角＿＿
入射角。
　Ａ、大于　　　　Ｂ、小于
　Ｃ、等于　　　　Ｄ、以上都不对课堂练习２、池水看起来比实际的浅，这是由于
光从水中射入空气时发生＿＿＿＿造成的。
　 Ａ、反射　　　　Ｂ、折射
Ｃ、斜射　　　　Ｄ、以上都不对
课堂练习３、下面哪个图正确表示了光从空气
斜射入玻璃中的情况？（　　）空气空气空气空气水水水水　Ａ 　　 　Ｂ 　　　　 Ｃ 　　　　 Ｄ Ｃ课堂练习 4. 岸上的人看池中有鱼在水中游泳，其中云是由于光的 形成的虚象，鱼是由光的 形成的虚象，水中的鱼看岸上的人比实际的 。适应性练习1、下列说法正确的有（ ）
A、光从一种介质射入另一种介质，其传播方向都会改变。
B、光从空气垂直射向水面后，反射角和折射角都为0度;
C、光从空气垂直射向水中后，传播方向和传播速度都不变;
D、光在水面发生折射时，折射角一定小于入射角。
解释现象：海市蜃楼折射和反射现象同时存在：光从一种介质进入另一种介质时，不仅发生折射，而且还有反射现象存在.怎样画反射光线呢？ A N B
O
M M’

怎样画折射光线
？空气水CN’ 当一束从玻璃斜射到空气中，试根据光的反射和折射定律判断介质、入射光线、法线、反射光线及折射光线。
1 2？法线空气 玻璃从玻璃斜射到空气中3解释现象现象2PP’ 当一束光线斜穿过一块玻璃时，光线传播的路线将会怎样呢？画出光路图并回答。 射入的光线与射出的光线不在同一直线上，但两条光线平行。活动2观察光通过玻璃砖的折射情况试一试想一想 当光线穿过下面的一块玻璃时，光线传播的路线将会怎样呢？画出光路图。3、光从空气斜射入水中（或其它透明介质中），折射角小于入射角 ；当光从水(或其它透明介质)射向空气时，折射角大于入射角。1、折射光线与入射光线、法线在同一平面上；且折射光线和入射光线总是分居在法线两侧。4、垂直射入时，传播方向不变。2、入射角增大时，折射角也随着增大。
