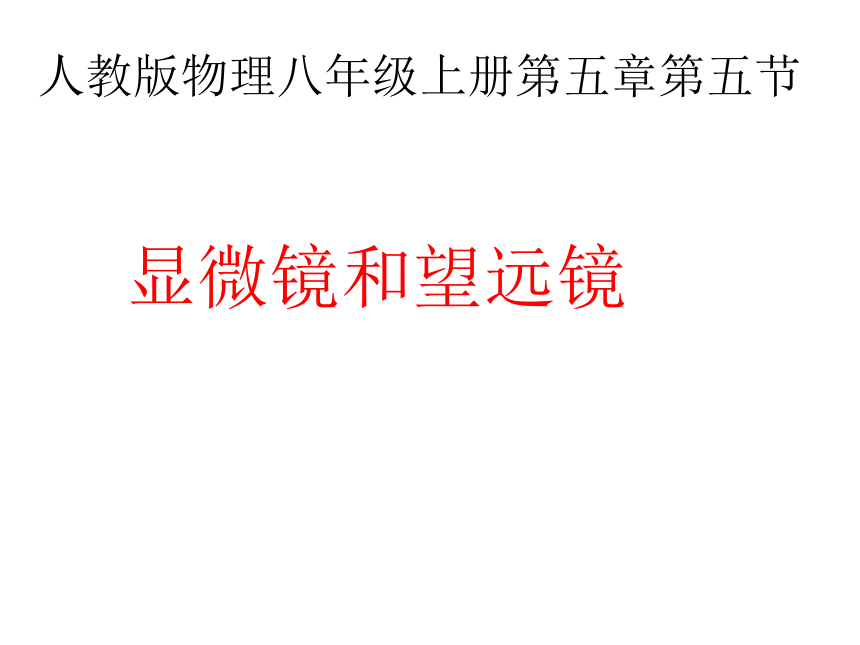

人教版物理八年级上册第五章第五节

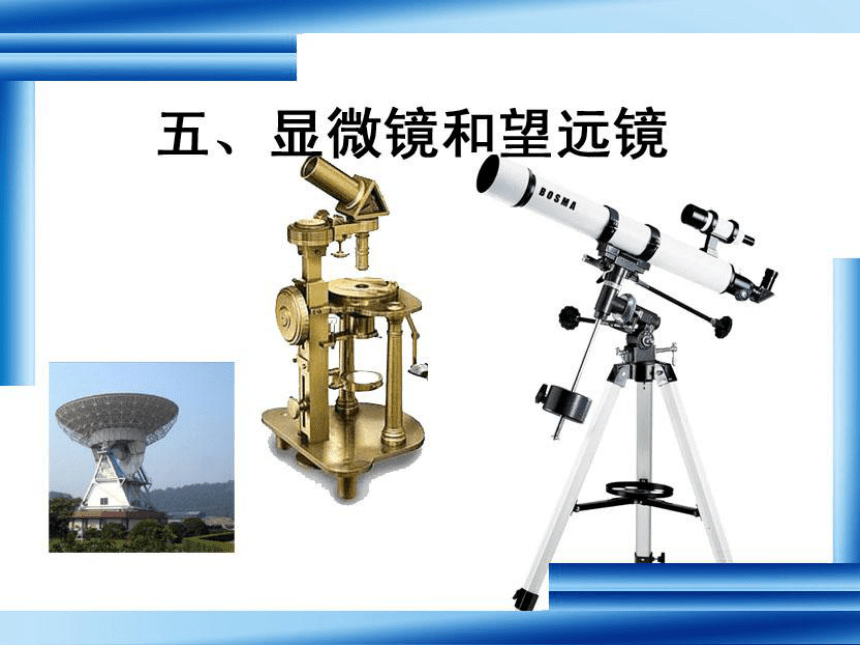

显微镜和望远镜

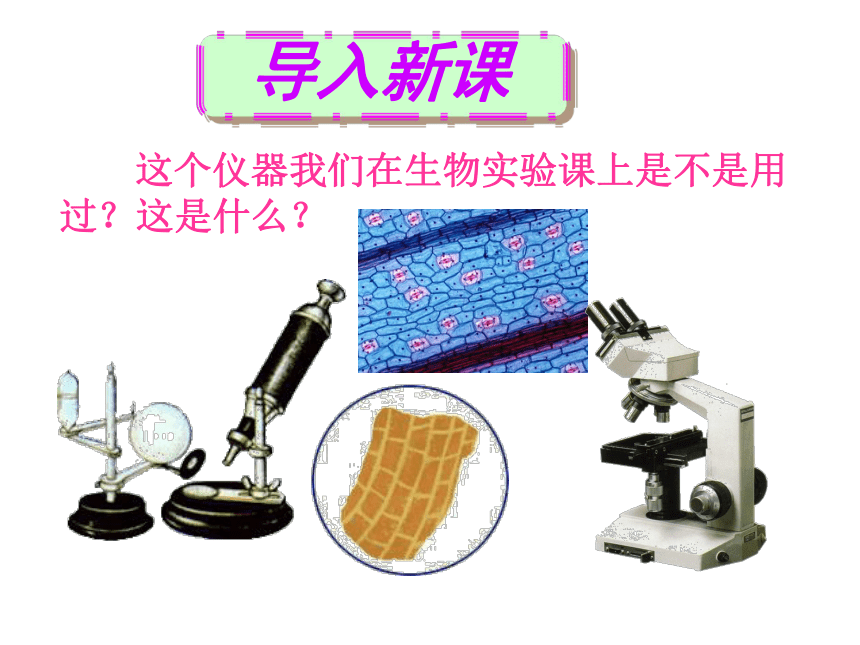

这个仪器我们在生物实验课上是不是用过？这是什么？

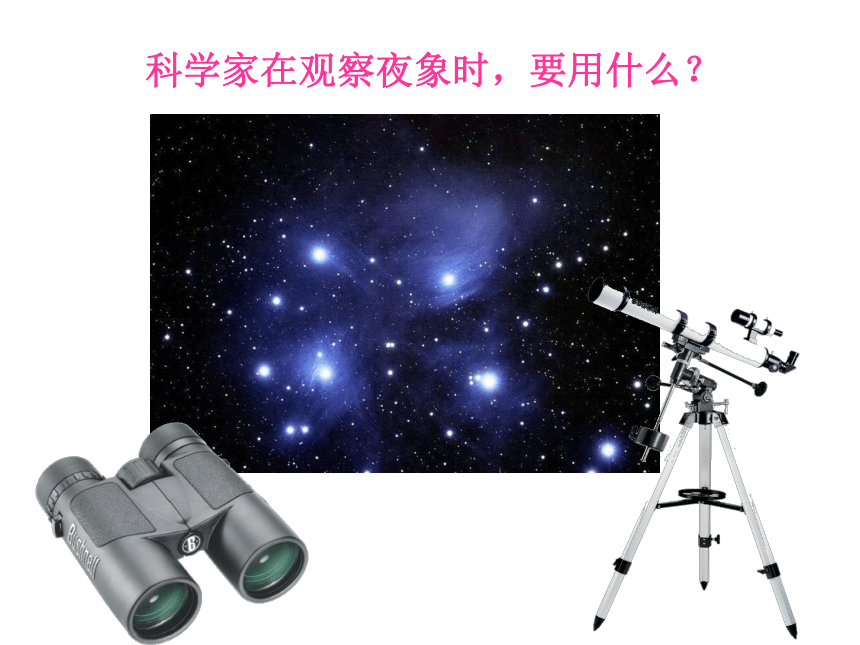

科学家在观察夜象时，要用什么？

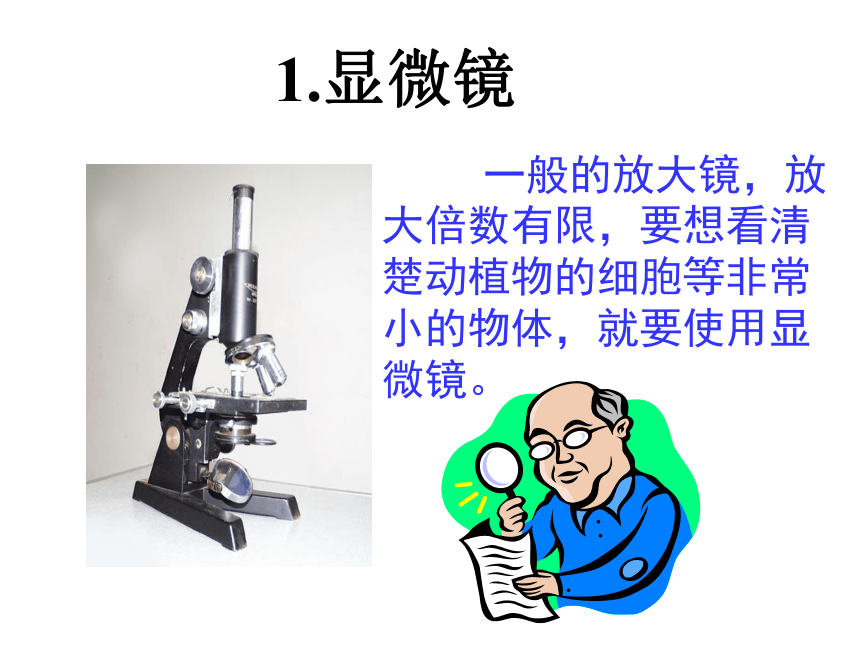

一般的放大镜，放大倍数有限，要想看清楚动植物的细胞等非常小的物体，就要使用显微镜。
1.显微镜

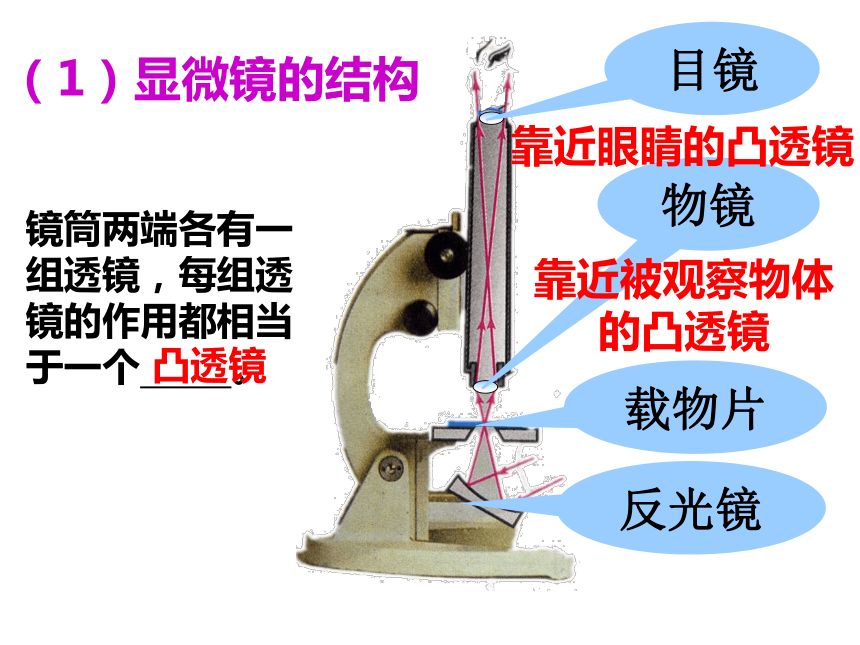

镜筒两端各有一组透镜，每组透镜的作用都相当于一个 。
目镜
物镜
反光镜
载物片
靠近眼睛的凸透镜
靠近被观察物体的凸透镜
（1）显微镜的结构
凸透镜
物镜
目镜
第一次：“倒立”、放大、实像
第二次：“正立”、放大、虚像

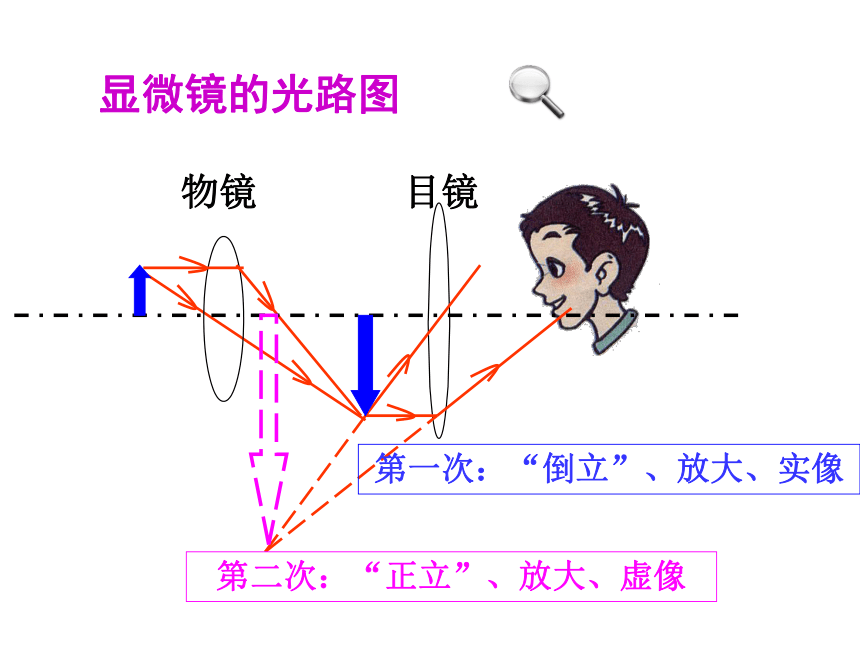

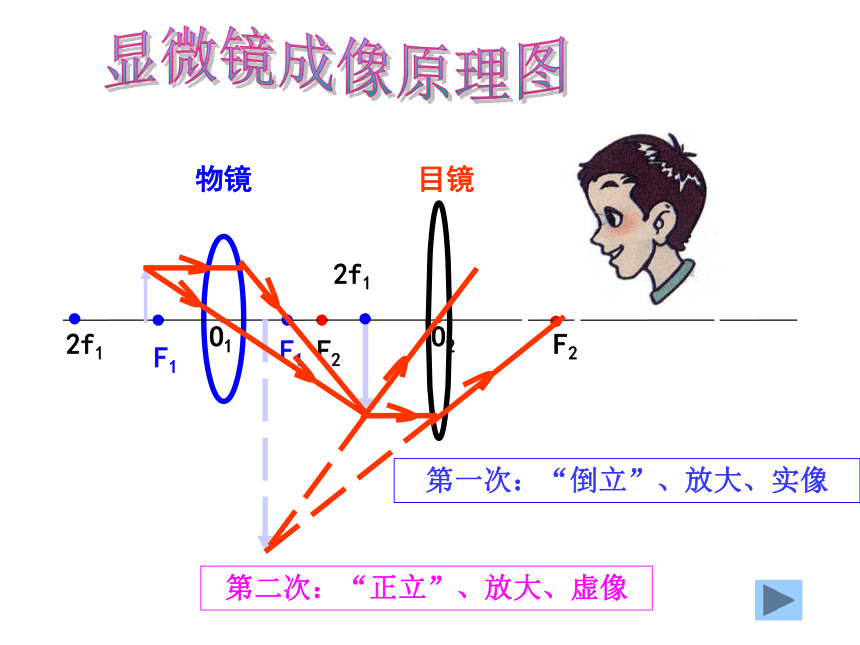

显微镜的光路图
F1
F1
F2
F2
O1
O2
2f1
物镜
目镜
2f1
第一次：“倒立”、放大、实像
第二次：“正立”、放大、虚像

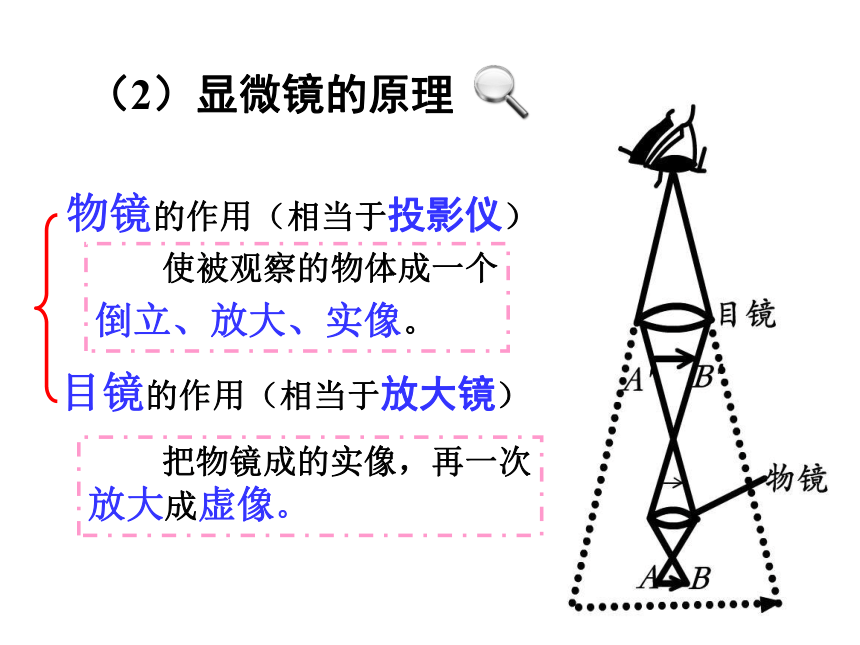

（2）显微镜的原理
物镜的作用（相当于投影仪）
目镜的作用（相当于放大镜）
使被观察的物体成一个
倒立、放大、实像。
把物镜成的实像，再一次
放大成虚像。
经过两次放大作用，我们就可以看到肉眼看不见的小物体了。
显微镜下的植物细胞
靠近眼睛的凸透镜
靠近被观测物体的凸透镜
物镜
目镜
物镜
目镜
第一次：倒立、缩小、实像
望远镜的光路图
第二次：“正立”、放大、虚像
（2）望远镜的原理
物镜的作用（相当于照相机）
目镜的作用（相当于放大镜）
使被观察的物体成一个
倒立、缩小、实像。
把物镜成的实像，再一次
放大成虚像。
疑 问
物体距离物镜很远，它的像却离物镜很近，这样的像应该是缩小的，为什么用望远镜
观察物体时会感到像被放大了？
原来，我们能不能看清一个物体，它对我们的眼睛所成“视角”的大小十分重要。
视 角
从眼睛的光心向观察物体的两端所引的两条直线的夹角。
物体对眼睛所成视角的大小不仅和物体本身的大小有关，还和物体到眼睛的距离有关。
视角大
视角与物体大小有关
a
视角小
a
距离相等时，大物体的视角大，小物体的视角小。
视角小
视角与物体远近有关
物体大小一定时，看近处的物体，视角大，远处的物体视角小。
视角大
a
a
通过望远镜看物体
物体
缩小的像
通过目镜可观察物体的虚像，视角增大了，好像物体被移近，从而使我们能看清远处的物体。
视角
提问：
你找到看清微小物体和很远物体的方法了吗？
增大视角（即将所看物体放大或拉近）
望远镜虽然没有把物体放大，但成的像离物体很近，增大了视角，所以感觉看到的物体放大了，变清楚了；
物体
像
望远镜的物镜的直径很大，能够会聚更多的光，使得所成的像更加明亮。
除了凸透镜外，天文望远镜也常用凹面镜做物镜。
哈勃天文望远镜。把天文望远镜安置在大气层外，可以免受大气层的干扰，得到更清晰的天体照片。
开普勒望远镜
开普勒空间望远镜
伽利略望远镜
红外线望远镜
数码望远镜
小 结
相当于投影仪。成
放大、倒立、实像
相当于照相机。成
缩小、倒立、实像
相当于放大镜。成
放大、正立、虚像
在显微镜和望远镜中看到的像都是倒立的。
相当于放大镜。成
放大、正立、虚像
物镜的作用 目镜的作用
显微镜
望远镜
显微镜和望远镜
1、构造：
2、原理：

光学显微镜的放大倍数等于物镜放大倍数与目镜放大倍数的乘积。
目镜、物镜均为凸透镜
小 结
1.显微镜镜筒两端各有一组_______，靠近眼睛的叫______，靠近被观察物体的是_______ 。
2.用显微镜观察物体时，物镜对物体所成的像是一个放大的____像（“虚”或“实”），道理就像_______的镜头成像一样，目镜的作用则像一个_______再次对这个像成放大的______ （“虚像”或“实像”）。

凸透镜
目镜
物镜
实
投影仪
放大镜
虚像
巩固练习
3.望远镜物镜的作用是使远处的物体在焦点附近成_____像（填“虚”或“实”），这个像是__________ （填“放大的”或“缩小的”），道理就像__________的镜头成像一样，目镜的作用则像一个__________用来把这个像放大。

实
缩小的
照相机
放大镜
4、物体对眼睛所成视角的大小不仅和_____ 的大小有关，还和物体到眼睛的______ 有关。
物体本身
物体到眼睛的距离
5.小明在用显微镜时，物镜和目镜的成像情况是（ ）
A、物镜成放大的虚像，目镜成放大的虚像
B、物镜成放大的实像，目镜成放大的实像
C、物镜成放大的虚像，目镜成放大的实像
D、物镜成放大的实像，目镜成放大的虚像
D
物理阅读
物理阅读
打开微观世界大门的工具——显微镜 最早的显微镜是由一个叫詹森的眼镜制造匠人于 １５９０ 年前后发明的。这个显微镜是用一个凹镜和一个凸镜做成的，制作水平还很低。詹森虽然是发明显微镜的第一人，却并没有发现显微镜的真正价值。也许正是因为这个原因，詹森的发明并没有引起世人的重视。事隔 ９０ 多年后，显微镜又被荷兰人列文虎克研究成功了，并且开始真正地用于科学研究试验。关于列文虎克发明显微镜的过程，也是充满偶然性的。 列文虎克于 １６３２ 年出生于荷兰的德尔夫特市，从没接受过正规的科学训练。但他是一个对新奇事物充满强烈兴趣的人。一次，他从朋友那里听说荷兰最大的城市阿姆斯特丹的眼镜店可以磨制放大镜，用放大镜可以把肉眼看不清的东西看得很清楚。他对这个神奇的放大镜充满了好奇心，但又因为价格太高而买不起。从此，他经常出入眼镜店，认真观察磨制镜片的工作，暗暗地学习着磨制镜片的技术。
功夫不负苦心人。１６６５ 年，列文虎克终于制成了一块直径只有 ０。３ 厘米的小透镜，并做了一个架，把这块小透镜镶在架上，又在透镜下边装了一块铜板，上面钻了一个小孔，使光线从这里射进而反射出所观察的东西。这样，列文虎克的第一台显微镜成功了。由于他有着磨制高倍镜片的精湛技术，他制成的显微镜的放大倍数，超过了当时世界上已有的任何显微镜。
列文虎克并没有就此止步，他继续下功夫改进显微镜，进一步提高其性能，以便更好地去观察了解神秘的微观世界。为此，他辞退了工作，专心致志地研制显微镜。几年后，他终于制出了能把物体放大 ３００ 倍的显微镜。
１６７５ 年的一个雨天，列文虎克从院子里舀了一杯雨水用显微镜观察。他发现水滴中有许多奇形怪状的小生物在蠕动，而且数量惊人。在一滴雨水中，这些小生物要比当时全荷兰的人数还多出许多倍。以后，列文虎克又用显微镜发现了红血球和酵母菌。这样，他就成为世界上第一个微生物世界的发现者，被吸收为英国皇家学会的会员。
显微镜的发明和列文虎克的研究工作，为生物学的发展奠定了基础。利用显微镜发现，各种传染病都是由特定的细菌引起的。这就导致了抵抗疾病的健康检查、种痘和药物研制的成功。
据说，列文虎克是一个对自己的发明守口如瓶、严守秘密的人。直到现在，显微镜学家们还弄不明白他是怎样用那种原始的工具获得那么好的效果的
望远镜开阔了人们的视野，在科技、军事、经济建设及生活领域中有着广泛的应用，天文望远镜有“千里眼”美誉之称。
显微镜的结构（与投影器比较）
分类：
开普勒望远镜
伽利略望远镜
牛顿式反射望远镜
折射式
望远镜
反射式
望远镜
F1
F1
F2
F2
O1
O2
2f1
物镜
目镜
2f1
显微镜下的雪花
食糖和食盐晶体
食糖晶体
食盐晶体
厨房的抹布
（含有细菌、真菌菌丝和酵母菌）
显微镜拍摄的细菌照片
血 液 里 的 细 胞
（红色是血红细胞，兰色是血小板，黄色是纤维蛋白）
每毫升(约一汤匙）血液中约有：
（1）红细胞5×109个
（2）血小板2×108个
把天文望远镜安置在大气层外，可以免受大气层的干扰，得到更清晰的天体照片。
月球图片
5.显微镜常见种类:
1.光学显微镜:放大几百到几千倍,可看清细胞.
2.电子显微镜:放大倍数更高,可以观察细胞内部
结构等.
3.隧道扫描显微镜:能看清原子轮廓.
