人教版八年级物理上册　第五章　透镜及其应用复习课件(共34张PPT)

透镜及其应用
人教版物理八年级上册第五章第一节

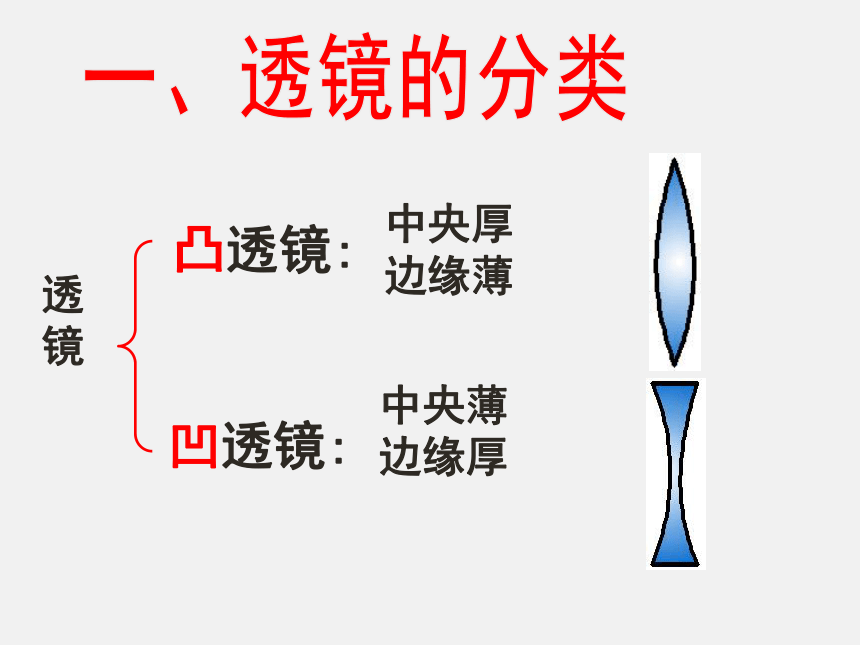

凸透镜:
凹透镜:
透镜
中央厚
边缘薄
中央薄
边缘厚

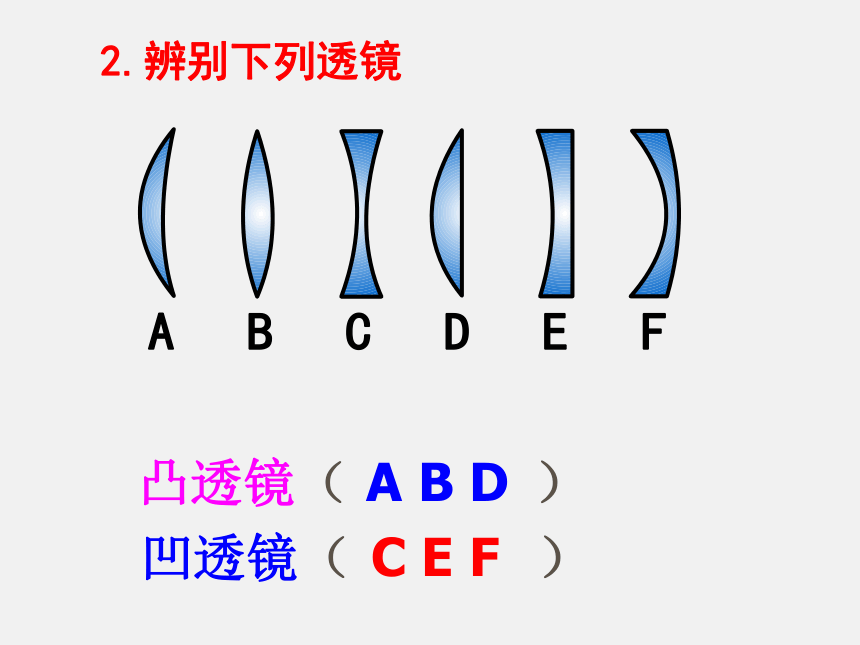

2.辨别下列透镜
凸透镜（ ）
凹透镜（ ）
A B D
C E F
C
C

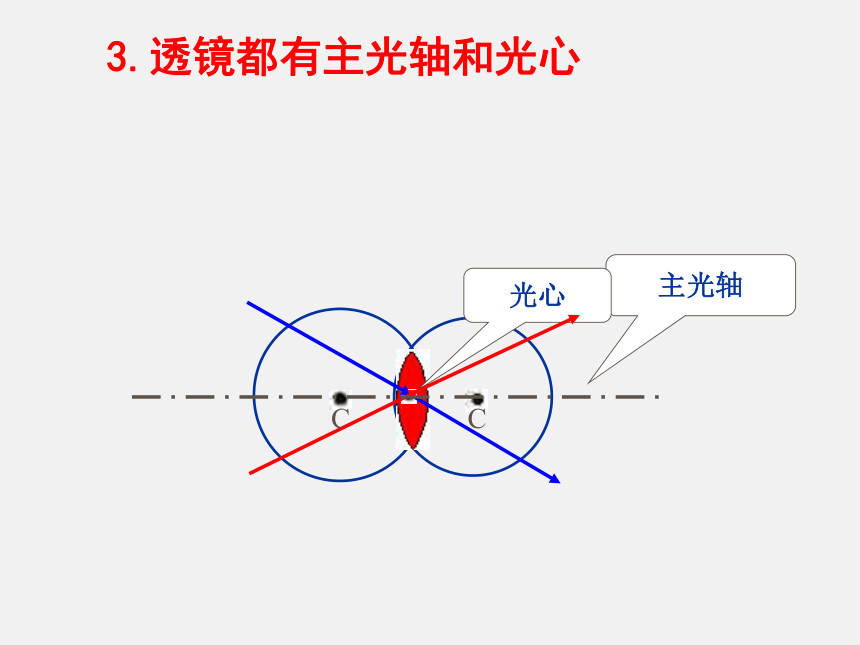

主光轴
光心
3.透镜都有主光轴和光心

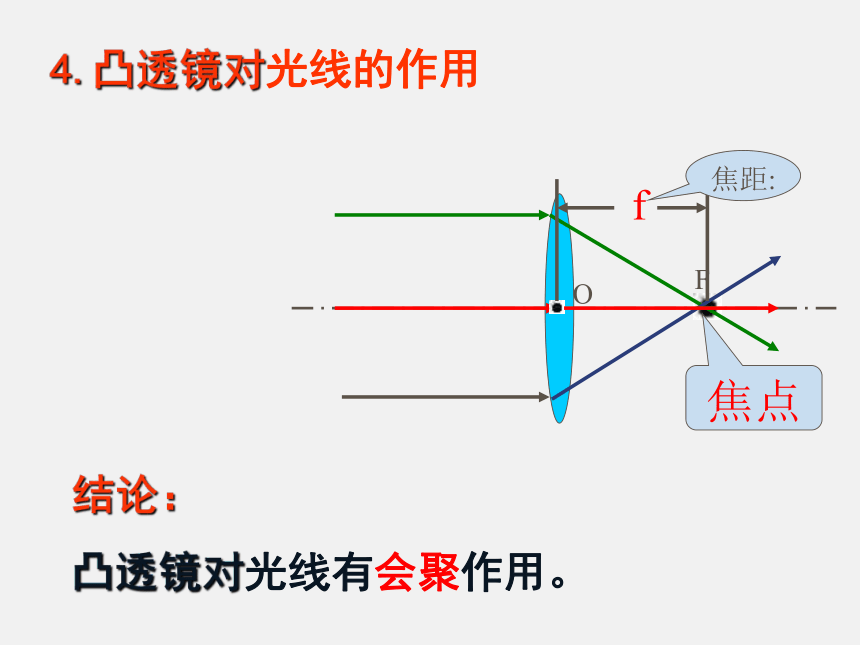

4.凸透镜对光线的作用
O
F
焦点
f
焦距:
结论：
凸透镜对光线有会聚作用。
O
F
F
结论：
凸透镜有 两个对称的实焦点，
两边的焦距相等。

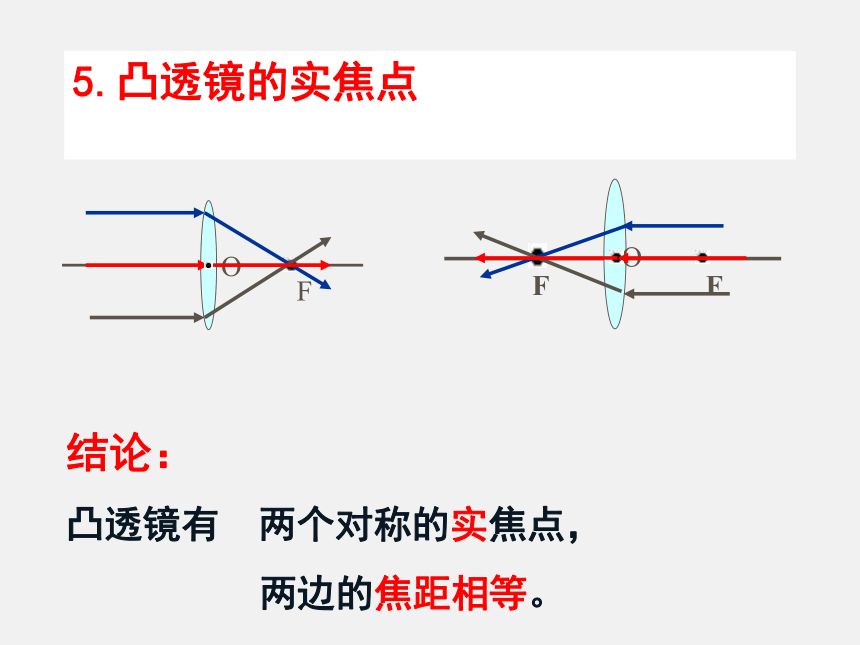

5.凸透镜的实焦点
O
F
F

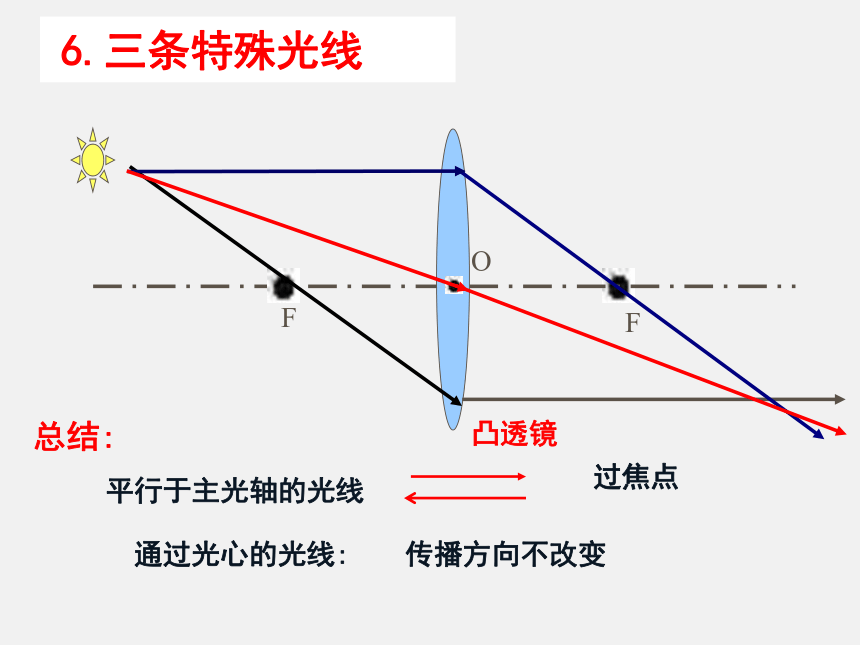

6.三条特殊光线
总结:
平行于主光轴的光线
过焦点
通过光心的光线:
传播方向不改变
凸透镜

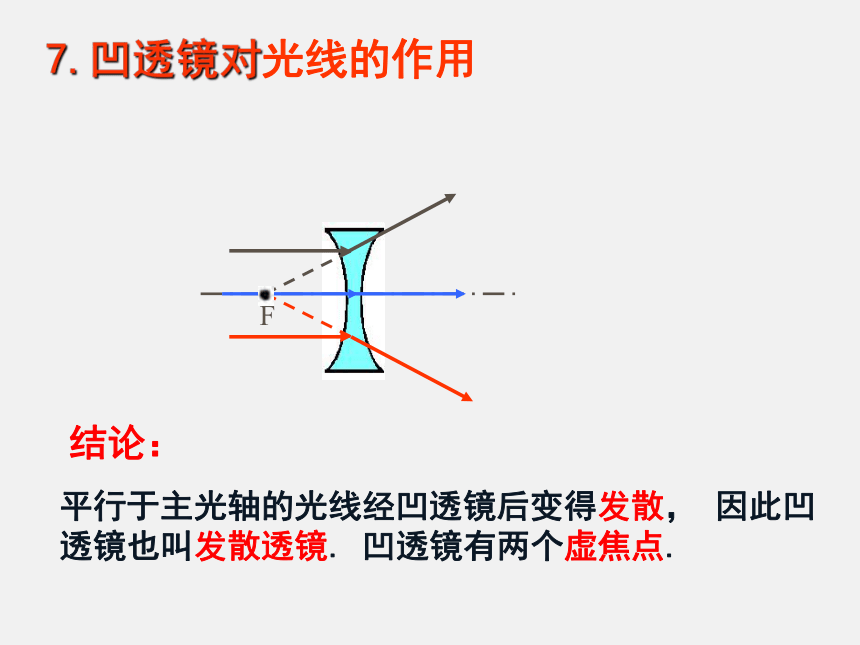

7.凹透镜对光线的作用
F
结论：
平行于主光轴的光线经凹透镜后变得发散， 因此凹透镜也叫发散透镜. 凹透镜有两个虚焦点.
F
F
①跟主光轴平行的光线，折射后通过焦点;
②通过焦点的光线，折射后跟主光轴平行;
③通过光心的光线经过透镜后方向不变。

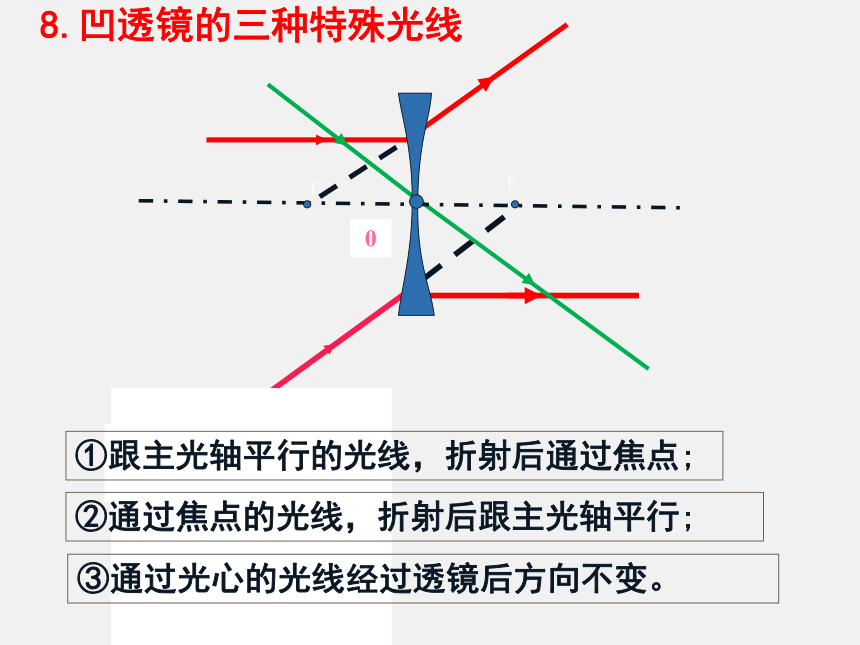

8.凹透镜的三种特殊光线

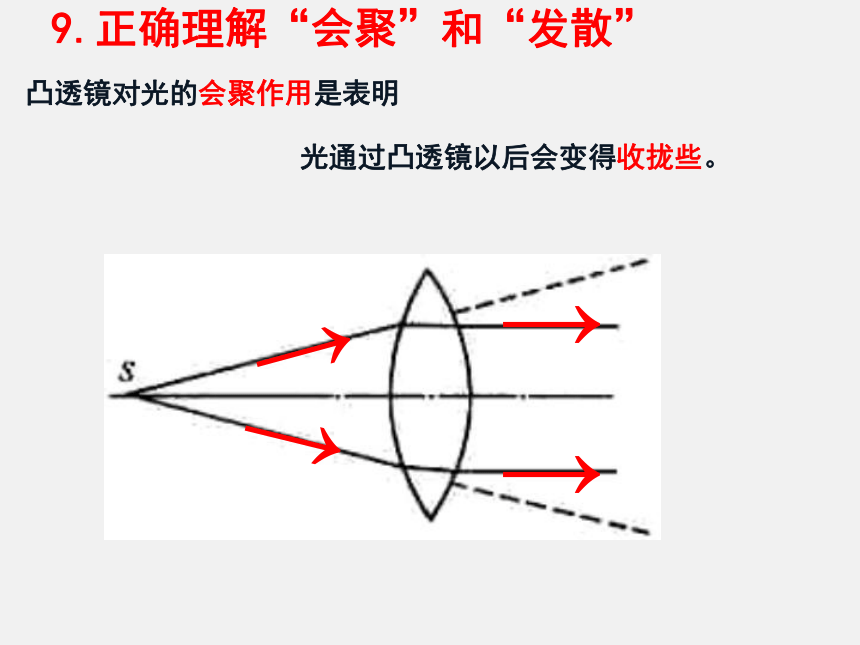

光通过凸透镜以后会变得收拢些。
→
→
→
→
9.正确理解“会聚”和“发散”
凸透镜对光的会聚作用是表明

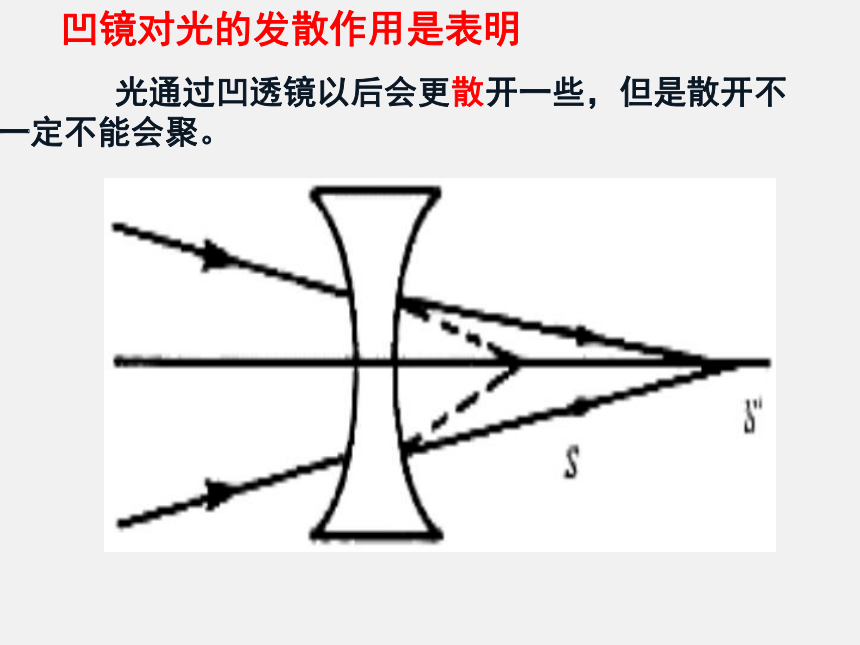

凹镜对光的发散作用是表明
光通过凹透镜以后会更散开一些，但是散开不一定不能会聚。

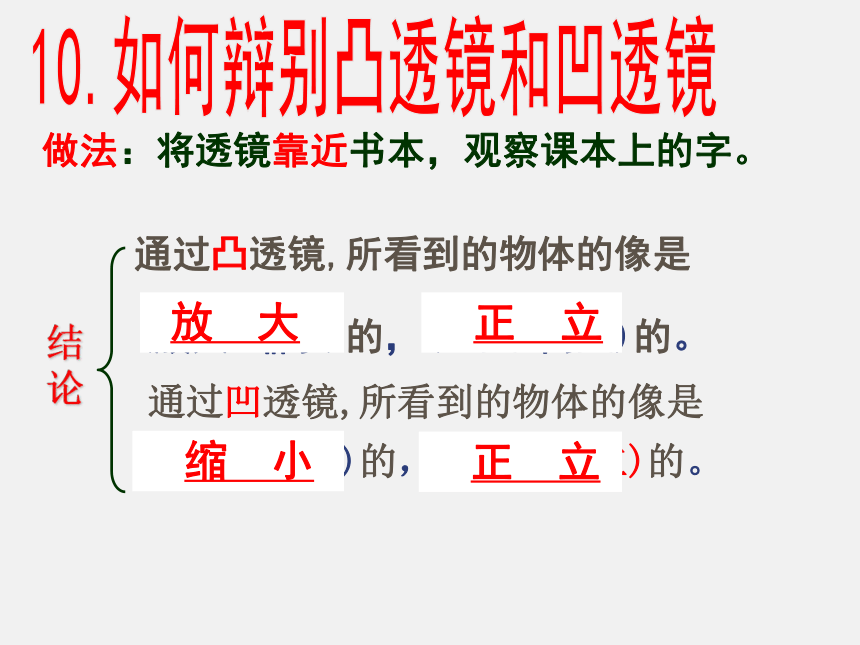

通过凸透镜,所看到的物体的像是
(放大/缩小)的，(正立/倒立)的。
通过凹透镜,所看到的物体的像是(放大/缩小)的，(正立/倒立)的。
正 立
放 大
做法：将透镜靠近书本，观察课本上的字。
结论
正 立
缩 小
课堂练习及时链接
下列光学仪器或元件中，对光起发散作用的是（　　）
?A．潜望镜 B．平面镜
?C．凹透镜 D．凸透镜
如图1是小明同学画的一条通过凸透镜或凹透镜后折射的光线光路图，错误的是（??? ）
3.一束光通过透镜的光路如图所示,哪幅图是正确的?
4.凸透镜对光起 作用,凹透镜对光起 作用是因为光通过透镜时发生 的缘故.
会聚
发散
折射
5、 平行于主光轴的光线,通过凸透镜后将 一点，这个点叫做凸透镜的 ,这点到凸透镜的光心的距离叫做 .
会聚
焦距
焦点
二、研究凸透镜的成像规律
投影仪利用凸透镜来成像
——放大，倒立的实像
成缩小，倒立的实像
照相机镜头相当于一个凸透镜
放大镜所成像是
放大，正立的虚像
像的虚实，大小，正倒与物距有什么关系？
假设：物距——u 焦距——f
①物距：u>2f
②物距：f③物距：u实验器材：蜡烛，凸透镜，白色硬纸板
二、研究凸透镜的成像规律
照相机 倒立，缩小 与镜头远 实像
投影仪 倒立，放大 与镜头近 实像
放大镜 正立，放大 与镜头远 虚像
物距——u 焦距——f 像距——v
二、研究凸透镜的成像规律
物距 像距 像的性质 应用
u﹥2f
f﹤u﹤2f
u﹤f
二、研究凸透镜的成像规律
凸透镜成像的特点及应用：
u——物距、v——像距、f ——焦距。
放大镜
正立虚像
放大
像、物同侧
幻灯机
倒立实像
放大
照像机
倒立实像
缩小
应用举例
像的性质
像的大小
像的位置
物体位置
u=f 无像 探照灯
u=2f 等大 倒立实像
1、凸透镜成像时，______像都是倒立的，______像都是正立的；
2、焦点是成____ 像的分界点，当u>f时成______像，u3、2倍焦距是成_______像的分界点，当u>2f时成_____像，u<2f时成______像；
4、成实像时，物距越小，像距越_____,像的越____,也就是物近像______。
5、成虚像时，物近像______。
实
虚
实、虚
实
虚
大、小
小
大
大
大
远
近
（2016重庆） 在做“探究凸透镜成像规律”的实验中：
（1）一束平行光通过凸透镜后在光屏上得到一个最小最亮的光点，
如图1-5-8甲所示，则凸透镜的焦距为________cm，调节光具座上
烛焰、透镜和光屏三者的中心在______________；
10.0
同一高度
（2）如图1-5-8乙所示，烛焰恰好在光屏上成倒立、________
（填“放大”“缩小”或“等大”）的实像，生活中的________
（填“照相机”“投影仪”或“放大镜”）就是利用了这样的成像原理；
放大
投影仪
（3）在（2）小问的基础上将蜡烛远离凸透镜，则应将光屏________（填“远离”或“靠近”）凸透镜才能再次在光屏上成清晰的像.
靠近
（2016宜宾）将一个凸透镜正对着太阳光，在凸透镜另一侧15 cm处的纸上出现一个最小、最亮的光斑，将一个物体放在该凸透镜主光轴上距光心20 cm处，则在凸透镜的另一侧光屏上会出现一个( )
　　A. 正立、放大的虚像　　B. 正立、缩小的虚像.
　　C. 倒立、放大的实像 D. 倒立、缩小的实像
C
9.拿一个凸透镜正对太阳光，再把一张纸放在它的另一侧，改变透镜与纸的距离，直到纸上的光斑变得 。测量这个光斑到凸透镜的距离，就是这个凸透镜的 。
最小最亮
焦距
（2016天津）沈明同学做“探究凸透镜成像规律”的实验，他先将凸透镜正对平行光，移动透镜另一侧的光屏，屏上呈现出最小最亮的光斑，如图9所示；当蜡烛、该凸透镜和光屏在光具座上的位置如图10所示时，恰能在光屏上出现一个清晰烛焰的像。下列说法正确的是
A．凸透镜的焦距是10 cm
B．图10中烛焰成的是倒立放大的像
C．照相机的成像特点与图10中所成像的特点相同
D．凸透镜位置不变，将蜡烛向靠近凸透镜的方向移动，适当移动光屏，光屏上所成烛焰清晰的像将变大
练习：
8. 某同学做“凸透镜成像”实验时，把蜡烛移到离凸透镜30cm处，在光屏上出现烛焰的倒立、放大、清晰的像，则该同学的凸透镜的焦距可能是（ ）
A、20cm B、15cm
C、10cm D、5cm
A
10.小明在做“凸透镜成像”实验时，将点燃的蜡烛放在凸透镜前20cm处，在透镜另一侧的光屏上观察到缩小的像，小明又把点燃的蜡烛置于原来的光屏处，则所成像的性质：（ ）

A、倒立放大的实像 B、正立放大的虚像
C、倒立缩小的实像 D、等大倒立的实像
A
11.在利用蜡烛研究凸透镜成像的实验中，太阳光线会聚后在距离透镜10cm处发现一亮点，若把点燃的蜡烛放在距凸透镜15cm处，在凸透镜另一侧的光屏上观察到了蜡烛清晰的像这个像一定是（ ）

倒立、放大的实像 B、倒立、缩小的实像
C、正立、放大的虚像 D、正立、放大的实像
在“观察成像”的实验中，凸透镜焦距10cm。
（1）想用光屏看到一个缩小的像，应该把蜡烛放在离凸透镜___________远的地方。
（2）如果把蜡烛从离凸透镜40cm的地方移到离凸透镜25cm的地方，像到凸透镜的距离 ______________，像的大小_________（选填：“变小”“变大”或“不变”）。
（3）想用凸透镜观察到一个正立的像，蜡烛应该放在凸透镜___________ ）
照集体相时,发现有些人没有进入镜头,为了使全体人员都进入镜头,应采取:
A、人不动,照相机离人远一些,镜头往外伸一些
B、人不动，照相机离人近一些，镜头往里缩一些
C、人不动，照相机离人近一些，镜头往外伸一些
D、照相机和镜头都不动，人站近一些。
7、关于四种光学仪器的成像情况，下列说法中正确的是（ ）
A. 放大镜成正立、放大的实像
B. 照相机成正立、缩小的实像
C. 幻灯机成倒立、放大的实像
D. 近视眼镜成正立、放大的虚像
F
F
F
F
1、完成下列光路图。
o
练习：
2、完成下列光路图
F
