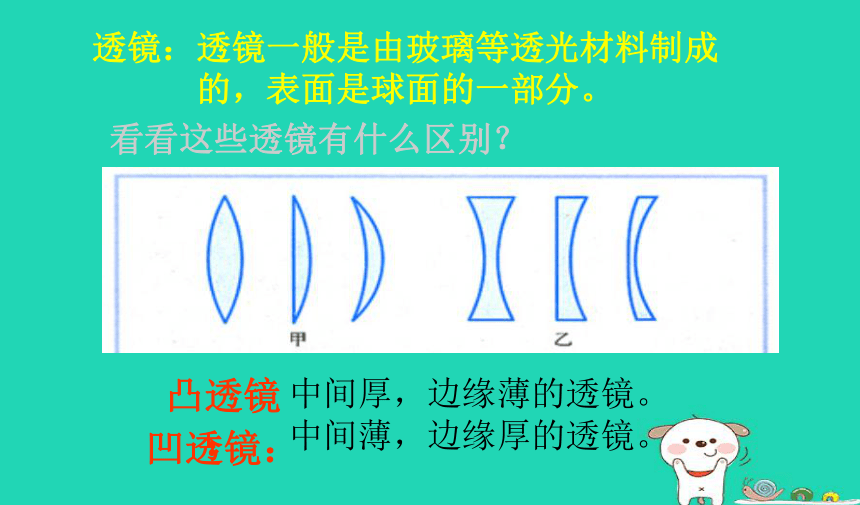

课件29张PPT。5.1 透镜第五章 透镜及其应用看看这些透镜有什么区别?透镜:透镜一般是由玻璃等透光材料制成的,表面是球面的一部分。 中间厚,边缘薄的透镜。

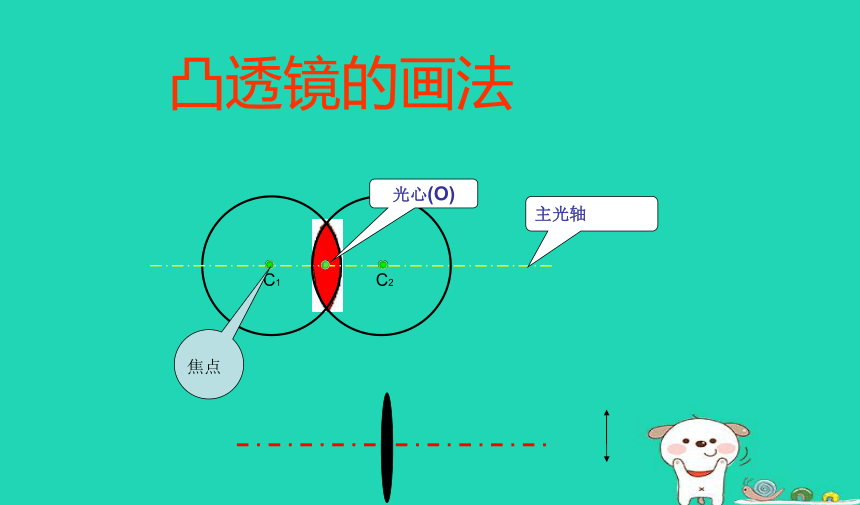

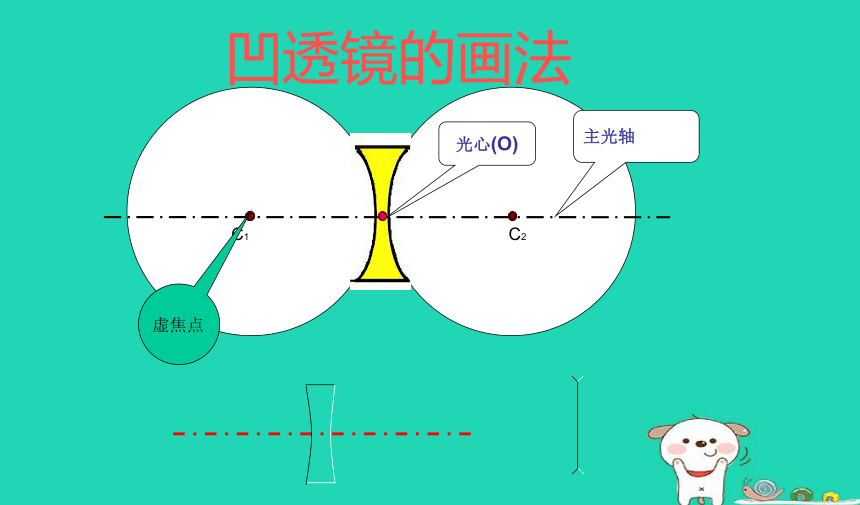

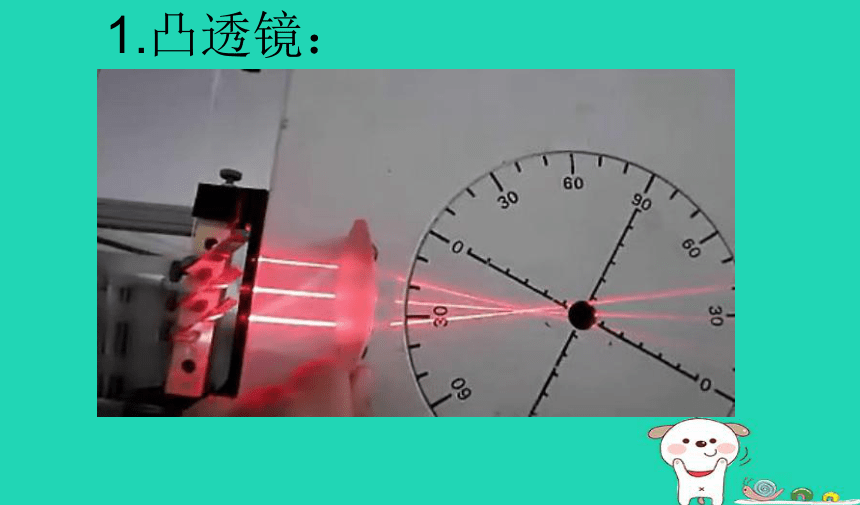

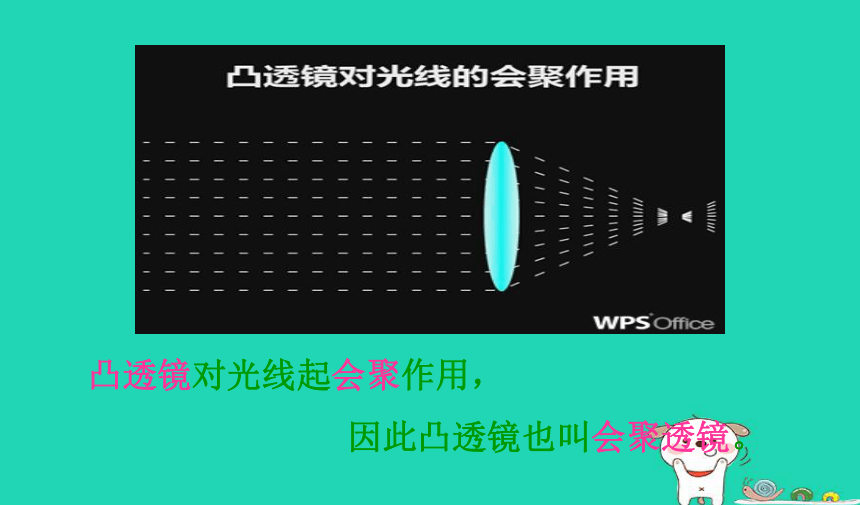

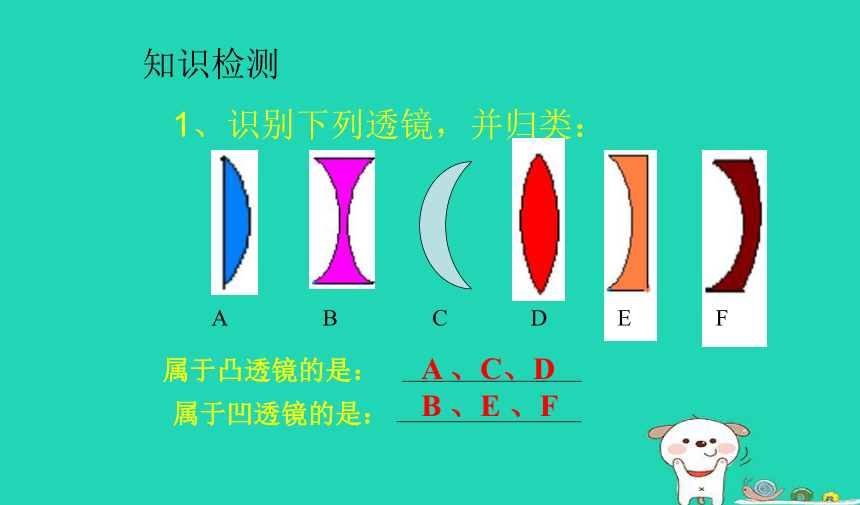

中间薄,边缘厚的透镜。凸透镜:凹透镜: 属于凸透镜的是: 属于凹透镜的是:A 、C、DB 、E 、F 1、识别下列透镜,并归类:知识检测凸透镜的画法 C1 C2主光轴光心(O)凹透镜的画法 C2 C1主光轴光心(O)探究透镜对光的作用1.凸透镜:凸透镜对光线起会聚作用,
因此凸透镜也叫会聚透镜。凹透镜对光线起发散作用,
因此凹透镜也叫发散透镜。2.凹透镜:到目前为止,我们学习过的对光有会聚作
用的光学元件有哪些?凹面镜与凸透镜到目前为止,我们学习过的对光有会聚作
用的光学元件有哪些?凸面镜与凹透镜1、平行于主光轴的光线通过凸透镜后会聚于主光轴上的一点,这个点叫做凸透镜的焦点(F)。2、凸透镜有2个实焦点。3、焦点到凸透镜光心的距离叫做焦距( f )。凸透透对三条特殊光线的折射情况平行于主光轴的光线折射后过焦点过焦点的光线折射平行于主光轴过光心的光线不改变传播方向 平行于主光轴的光线通过凹透镜后发散,
发散光线的反向延长线相交于主光轴上,
它不是实际光线的会聚点,叫虚焦点(F)。2. 凹透镜有2个虚焦点凹透透对三条特殊光线的折射情况平行于主光轴的光线折射后反向延长线过焦点过另一边焦点的光线折射后平行于主光轴过光心的光线不改变面貌传播方向1 平行于主光轴的光线会聚到焦点上
2 过焦点的光线经过凸透镜折射后跟主光轴平行
3 过光心的光线经过凸透镜折射后方向不变 大家想一想能不能让小灯泡发出的光变为平行光?F FFF练习、完成下列光路图。F 想一想?
(1)经过焦点入射的光线通过凸透镜后是什么样的?
(2)对着凹透镜异侧虚焦点入射的光线通过凹透镜后怎样的?
FFF结论:
(1)经过凸透镜焦点的光线被折射后平行主光轴射出。
因而利用凸透镜能得到平行光!(2)对着凹透镜异侧虚焦点入射的光线被折射后平
行于主光轴射出!
六、知识延伸:光学中“会聚”和“发散”的含义。折射后的光线相对于红色虚线的
直线靠近了主光轴,叫“会聚”。折射后的光线相对于红色虚线的直线
远离了主光轴,叫“发散“。4 在下图中填入合适的光具你知道用什么办法找焦点和测焦距吗?让凸透镜正对太阳光再把一张纸放在它的另一侧,改变透镜与纸的距离,直到纸上的光斑变得最小、最亮。这就是该凸透镜的焦点。
用刻度尺测量这个最小、最
亮的光斑到凸透镜的距离.
这就是该凸透镜的距离. 练习
1、凸透镜对光线有 作用。凹透镜对光线有
作用。老花镜是 。近视眼镜
是 。
2、我国古代有人用冰磨成凸透镜,对着太阳光取火,这是利用
了凸透镜对光有 作用。
3、下列说法正确的是( )
A、凸透镜对光线有发散作用,所以又叫发散透镜。
B、凹透镜对光线有会聚作用,所以又叫会聚透镜。
C、凸透镜有两个实焦点,凹透镜有两个虚焦点。
D、两个焦点之间的距离叫焦距。发散会聚凸透镜凹透镜会聚CF4、完成下列光路图FFFF5、课外练习:在图中填入恰当的光学元件 6. 在北极进行探索的工作人员丢失了火种,请你为在冰天雪地中工作的探险人员想想办法获得火种,替他们解决后顾之忧。1、 通过光心的光线传播方向不改变。2、平行于主光轴的光线经凸透镜折射后通 过 焦点;经凹透镜折射后发散,发散光线的反向延长线通过异侧虚焦点。3、经过凸透镜焦点的光线折射后平行于主光轴射出。对着凹透镜异侧虚焦点入射的光线折射后平行于主光轴射出 。透镜对三条特殊光线的作用:一天,大雨过后小狗贝贝趴在自己窝里的干草上。狗窝的上方是用薄塑料搭起来的,以此来遮雨.此时塑料上面已积了一层水,天晴了,阳光透过积水照在狗的身上,暖洋洋的舒服极了,突然,贝贝的尾巴着起了火,疼得它上窜下跳…… 知识拓展平行光线经凸透镜折射后会聚于焦平面上的某一点。画出图中两条光线的折射光线。根据图中这条光线的折射光线,请找出凸透镜的一个焦点。
