人教版九年级物理　15.5　探究串并联电路中电流的规律(共40张PPT)

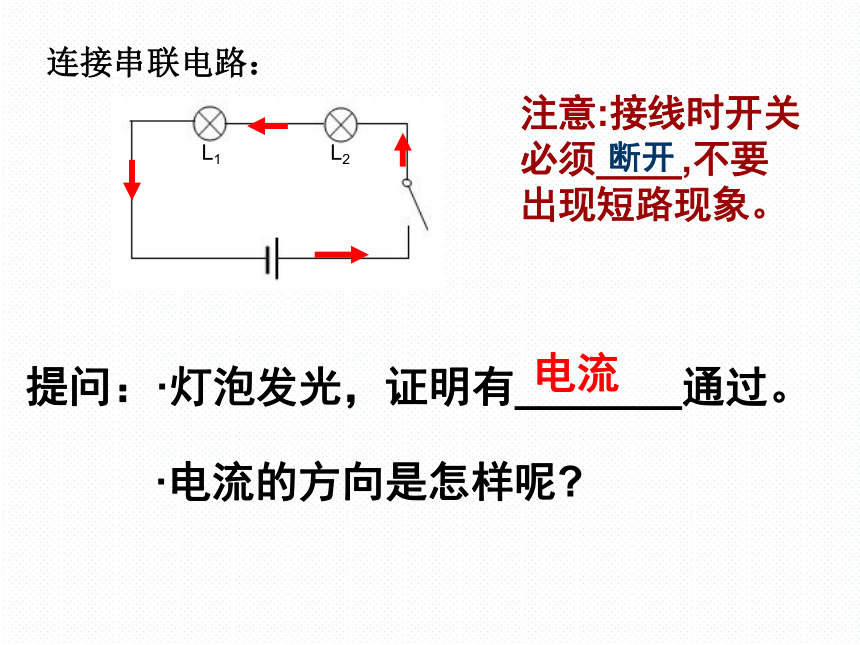

提问：·灯泡发光，证明有_______通过。
·电流的方向是怎样呢?
电流
注意:接线时开关必须____,不要出现短路现象。
断开
连接串联电路：

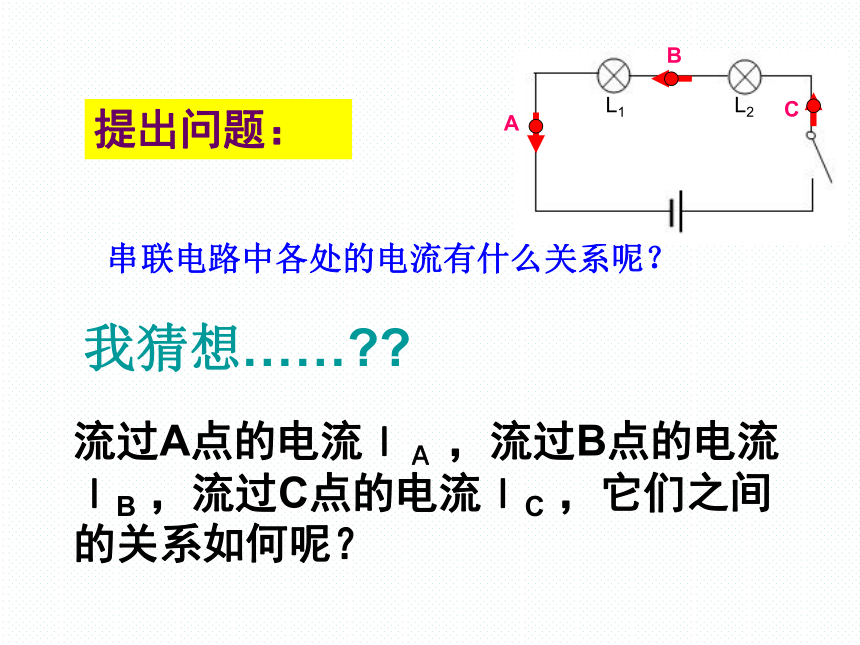

提出问题：
串联电路中各处的电流有什么关系呢？
我猜想……??
流过A点的电流ＩＡ ，流过B点的电流ＩB ，流过C点的电流ＩC ，它们之间的关系如何呢？
A
B
C

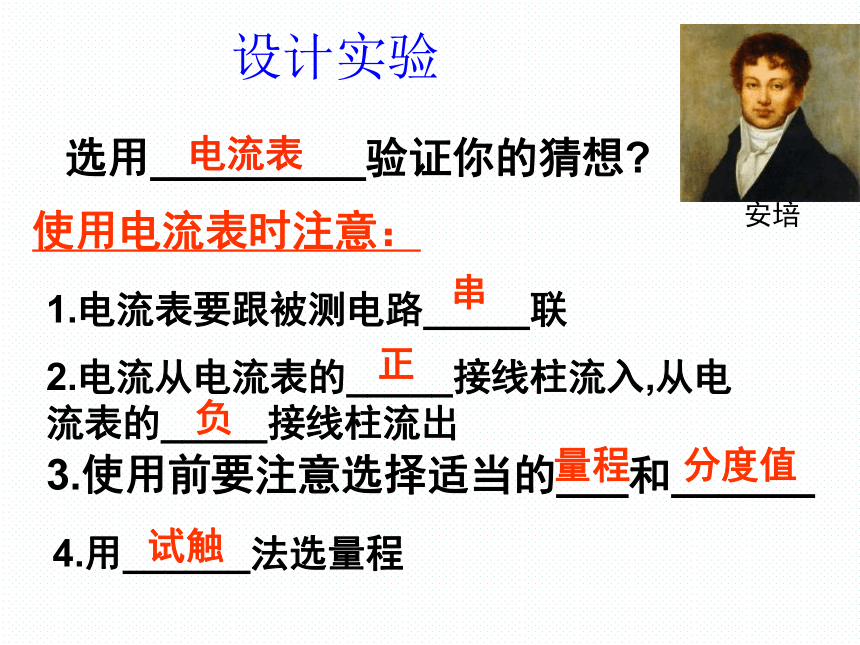

设计实验
选用_________验证你的猜想?
使用电流表时注意：
1.电流表要跟被测电路_____联
2.电流从电流表的_____接线柱流入,从电流表的_____接线柱流出
4.用______法选量程
3.使用前要注意选择适当的___和______
串
正
负
量程
分度值
试触
电流表
安培

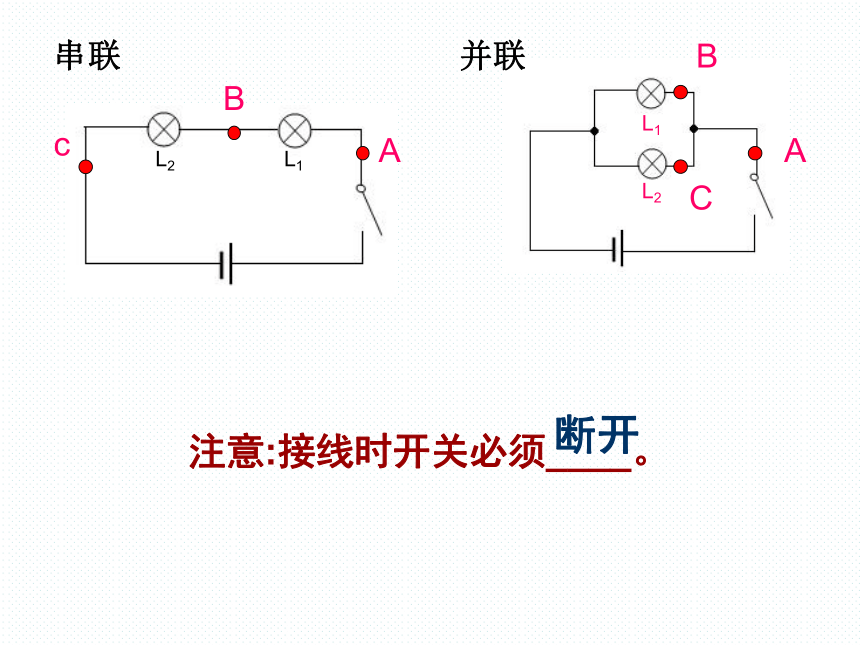

注意:接线时开关必须____。
断开
串联
A
B
C
A
B
c
并联

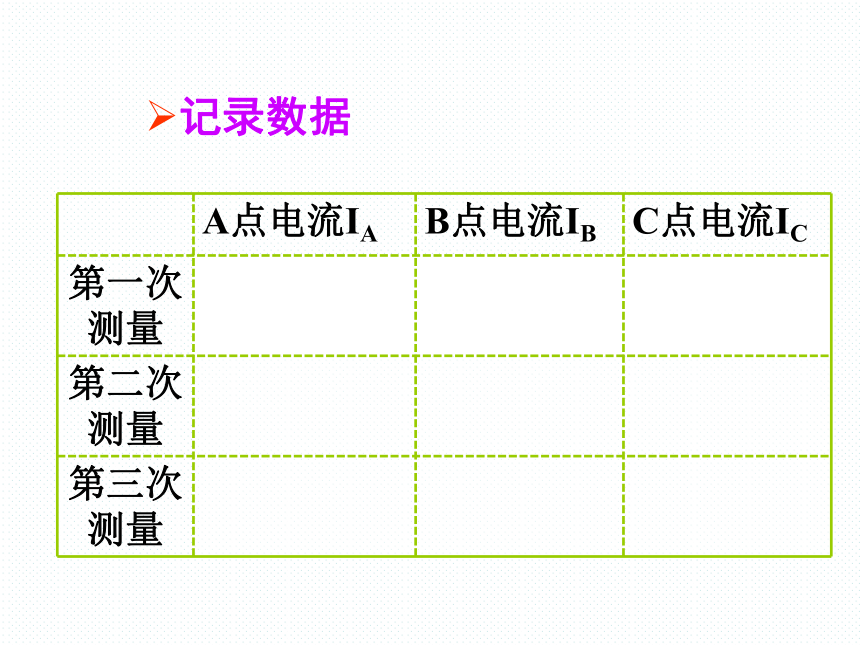

记录数据
A点电流IA B点电流IB C点电流IC
第一次测量
第二次测量
第三次测量

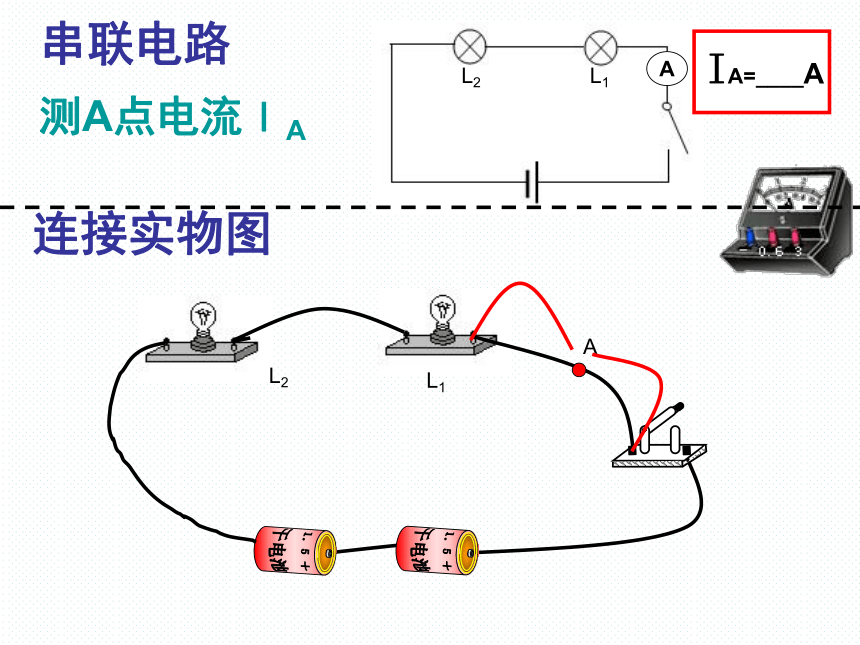

连接实物图
测A点电流ＩA
串联电路
A
A
A

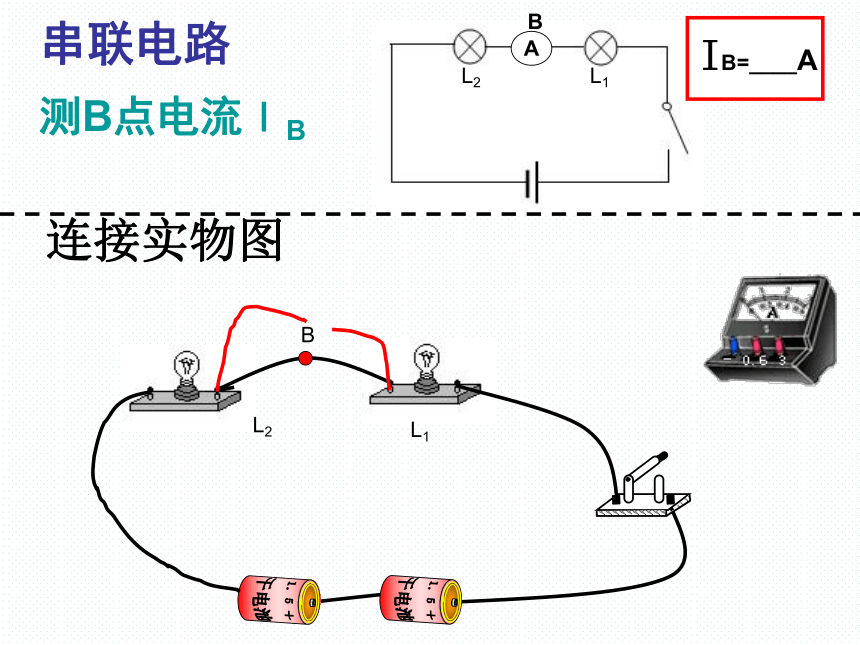

连接实物图
测B点电流ＩB
串联电路
B
B
A

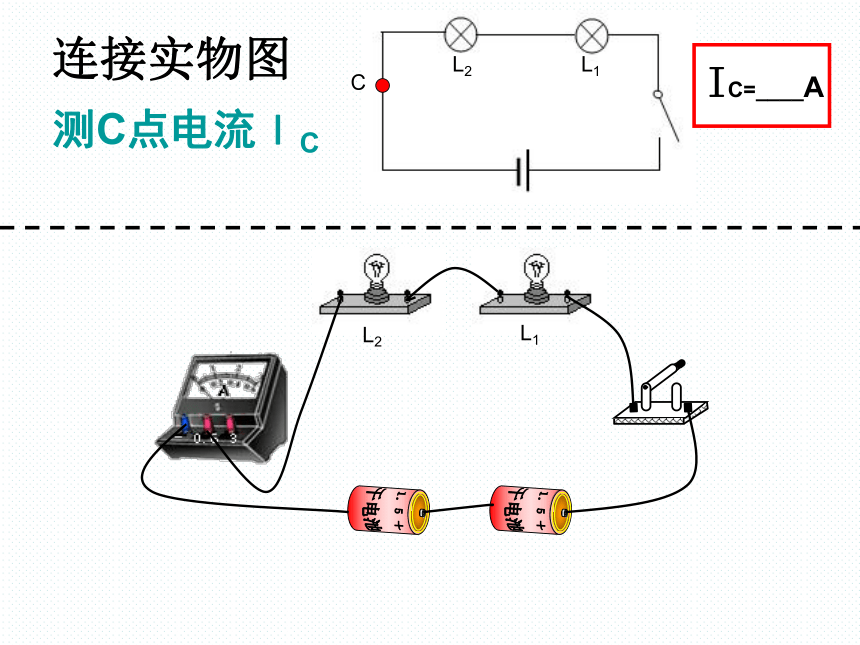

连接实物图
测C点电流ＩC
L2
L1
C
测A点电流ＩＡ
测B点电流ＩB
测C点电流ＩC

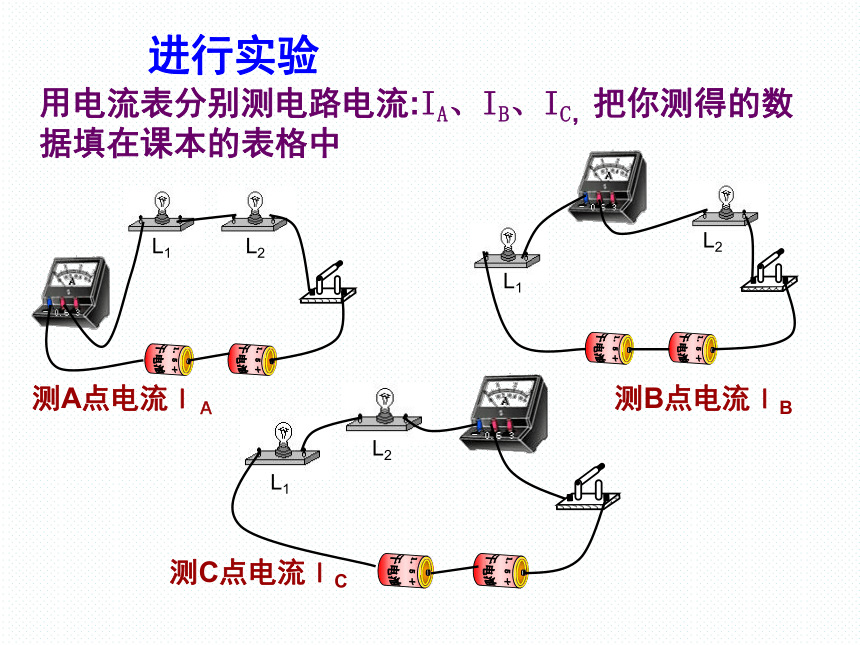

进行实验
用电流表分别测电路电流:IA、IB、IC，把你测得的数据填在课本的表格中

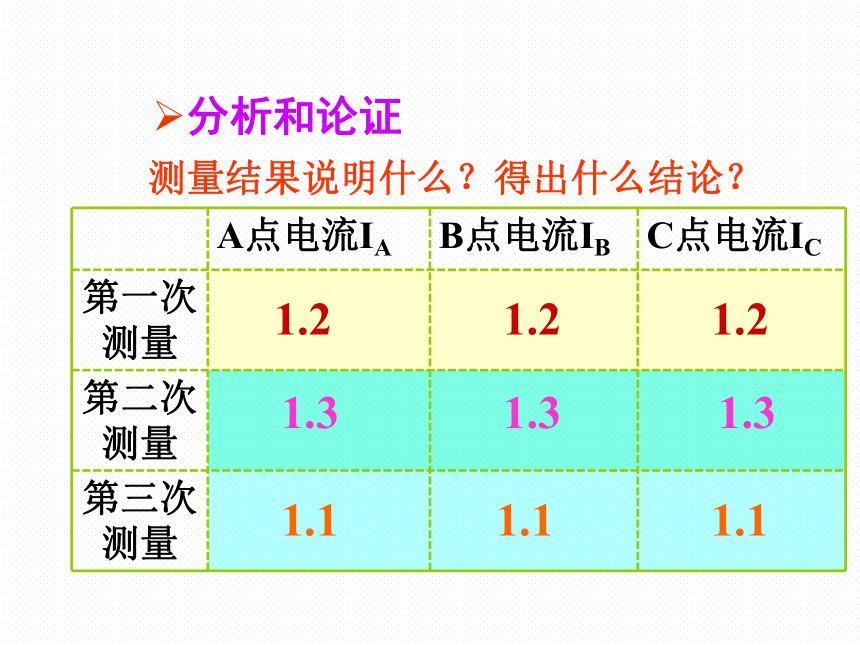

分析和论证
测量结果说明什么？得出什么结论？
1.2
1.2
1.2
1.3
1.3
1.3
1.1
1.1
1.1
A点电流IA B点电流IB C点电流IC
第一次测量
第二次测量
第三次测量
分析与论证：
你测量的结果说明了什么？
ＩＡ————ＩB_____ＩC
=
=
欧姆
安培
伏特
串联电路的电流各处相等
即：Ｉ１＝Ｉ２＝Ｉ
反馈练习：
生日彩灯上串联这20个小灯泡，
若电源插头处电流为100毫安，
那么通过每个小灯泡的电流为______安。
使两个小灯泡发光的另一种连接方法是＿＿
请你在图上标出电流方向
并联
我猜想……??
流过支路A点的电流ＩＡ ，流过支路B点的电流ＩB ，流过干路C点的电流ＩC ，它们之间的大小关系如何呢？
A
B
C
提出问题：
并联电路中干路电流与各支路电流的关系？
记录数据
A点电流IA B点电流IB C点电流IC
第一次测量
第二次测量
第三次测量
实物图
A
并联电路
A
实物图
B
并联电路
实物图
C
并联电路
进行实验
用电流表分别测电路电流:IA、IB、IC把你测得的数据填在课本的表格中
Ｌ１
Ｌ２
Ｌ１
Ｌ２
测A点电流ＩＡ
测B点电流ＩB
测C点电流ＩC
分析和论证
测量结果说明什么？得出什么结论？
1.2
1.3
2.5
1.3
1.1
2.4
1.2
1.2
2.4
A点电流IA B点电流IB C点电流IC
第一次测量
第二次测量
第三次测量
分析与论证：
ＩＡ————ＩB_____ＩC
＋
＝
并联电路干路的电流等于各支路电流的和．
即：Ｉ＝Ｉ１＋Ｉ２
1、有L1和L2两只灯泡串联在电路中，
闭合开关后发现L1很亮，L2很暗，
那么（ ）
A、L1中电流较大
B、L2中电流较大
C、L1和L2中的电流一样大
D、由于灯的亮度不同故无法比较
电流的大小
C
练习
A
B
C
D
电流表测谁的电流？
小结：一、串联电路的电流特点
串联电路中各处电流都相等。
表达式：I1=I2=I3＝……
A
B
C
串联电路的特点：
①只有一条电流路径；②开关控制整个电路；③用电器相互影响。
I1
I2
I3
并联电路的特点：电流有两条以上路径，电流出现分与合；各支路用电器独立工作、互不影响；干路开关控制整个电路，支路开关控制所在的支路。
小结：二、并联电路的特点
并联电路干路的电流等于各支路电流的和。
表达式：I=I1+I2
A
B
C
I
I1
I2
1、有L1和L2两只灯泡串联在电路中，
闭合开关后发现L1很亮，L2很暗，
那么（ ）
A、L1中电流较大
B、L2中电流较大
C、L1和L2中的电流一样大
D、由于灯的亮度不同故无法比较
电流的大小
C
习题
在一个电路中有两个用电器，用电流
表测量时，如发现通过每个电器的电流不相同,则这两个用电器的连接一定是_____；
如发现通过每个用电器的电流相同，则这两个用电器的连接___________________________。
可能是串联、也可能是并联
并联
3、下列电路中，能正确测出电灯L2的电流的是（ ）
A
B
C
D
B
4．如图所示，请读出它们指针所
指位置的示数：
图1的示数是:________
图2的示数是:________
0.46A
1.2A
5、如图所示，已知A1的示数是0.8A，
A2的示数是1.5A，则通过灯L1的电流
是_____A，灯L2的电流是______A。
0.7
0.8
6、如图所示，电流表A1、A2和A3的
示数分别为1.2A、0.8A和0.3A，那么
通过灯L1的电流是_____A, L2的电流
是__ __A, L3的电流是_____A。
0.4
0.5
0.3
7．某同学家中有一台电视机、一台洗衣机、二盏照明灯，它们是并联着的，工作时的电流分别为200mA、1A、300mA和250mA．如果干路中的电流不许超过3A，这些用电器是否可以同时使用？
解：因为I总=0.2A+1A+0.3A+0.25A =1.75A<3A
所以这些用电器可以同时使用。
1、有L1和L2两只灯泡串联在电路中，
闭合开关后发现L1很亮，L2很暗，
那么（ ）
A、L1中电流较大
B、L2中电流较大
C、L1和L2中的电流一样大
D、由于灯的亮度不同故无法比较
电流的大小
C
三、练习习题
在一个电路中有两个用电器，用电流
表测量时，如发现通过每个电器的电流不相同,则这两个用电器的连接一定是_____；
如发现通过每个用电器的电流相同，则这两个用电器的连接___________________________。
可能是串联、也可能是并联
并联
3、下列电路中，能正确测出电灯L2的电流的是（ ）
A
B
C
D
B
4．如图所示，请读出它们指针所
指位置的示数：
图1的示数是:________
图2的示数是:________
0.46A
1.2A
5、如图所示，已知A1的示数是0.8A，
A2的示数是1.5A，则通过灯L1的电流
是_____A，灯L2的电流是______A。
0.7
0.8
6、如图所示，电流表A1、A2和A3的
示数分别为1.2A、0.8A和0.3A，那么
通过灯L1的电流是_____A, L2的电流
是__ __A, L3的电流是_____A。
0.4
0.5
0.3
