浙教版科学八年级上册 4.2 电流的测量 同步练习

中小学教育资源及组卷应用平台

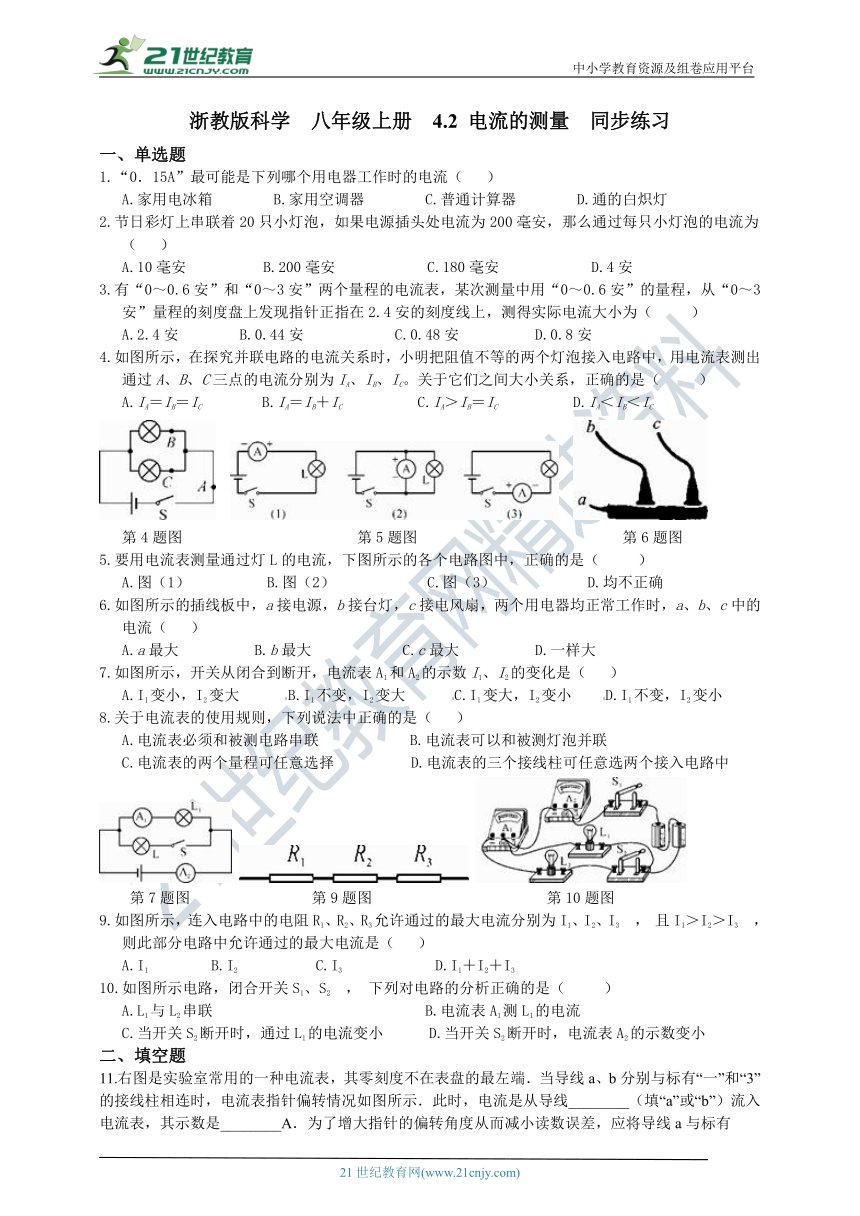

浙教版科学 八年级上册 4.2 电流的测量 同步练习
一、单选题
1.“0．15A”最可能是下列哪个用电器工作时的电流（? ）
A.家用电冰箱????B.家用空调器????C.普通计算器????D.通的白炽灯
2.节日彩灯上串联着20只小灯泡，如果电源插头处电流为200毫安，那么通过每只小灯泡的电流为（? ）
A.10毫安?????B.200毫安??????C.180毫安??????D.4安
3.有“0～0.6安”和“0～3安”两个量程的电流表，某次测量中用“0～0.6安”的量程，从“0～3安”量程的刻度盘上发现指针正指在2.4安的刻度线上，测得实际电流大小为（?? ）
A.2.4安????B.0.44安??????C.0.48安?????D.0.8安
4.如图所示，在探究并联电路的电流关系时，小明把阻值不等的两个灯泡接入电路中，用电流表测出通过A、B、C三点的电流分别为IA、IB、IC。关于它们之间大小关系，正确的是（?? ）
A.IA＝IB＝IC????B.IA＝IB＋IC?????C.IA＞IB＝IC?????D.IA＜IB＜IC

第4题图 第5题图 第6题图
5.要用电流表测量通过灯L的电流，下图所示的各个电路图中，正确的是（?? ）
A.图（1）?????B.图（2）??????C.图（3）??????D.均不正确
6.如图所示的插线板中，a接电源，b接台灯，c接电风扇，两个用电器均正常工作时，a、b、c中的电流（? ）
A.a最大?????B.b最大??????C.c最大?????D.一样大
7.如图所示，开关从闭合到断开，电流表A1和A2的示数I1、I2的变化是（? ）
A.I1变小，I2变大???B.I1不变，I2变大???C.I1变大，I2变小??D.I1不变，I2变小
8.关于电流表的使用规则，下列说法中正确的是（? ）
A.电流表必须和被测电路串联??????B.电流表可以和被测灯泡并联
C.电流表的两个量程可任意选择?????D.电流表的三个接线柱可任意选两个接入电路中

第7题图 第9题图 第10题图
9.如图所示，连入电路中的电阻R1、R2、R3允许通过的最大电流分别为I1、I2、I3 ， 且I1＞I2＞I3 ， 则此部分电路中允许通过的最大电流是（? ）
A.I1????B.I2?????C.I3??????D.I1＋I2＋I3
10.如图所示电路，闭合开关S1、S2 ， 下列对电路的分析正确的是（?? ）
A.L1与L2串联??????????????B.电流表A1测L1的电流
C.当开关S2断开时，通过L1的电流变小?? D.当开关S2断开时，电流表A2的示数变小
二、填空题

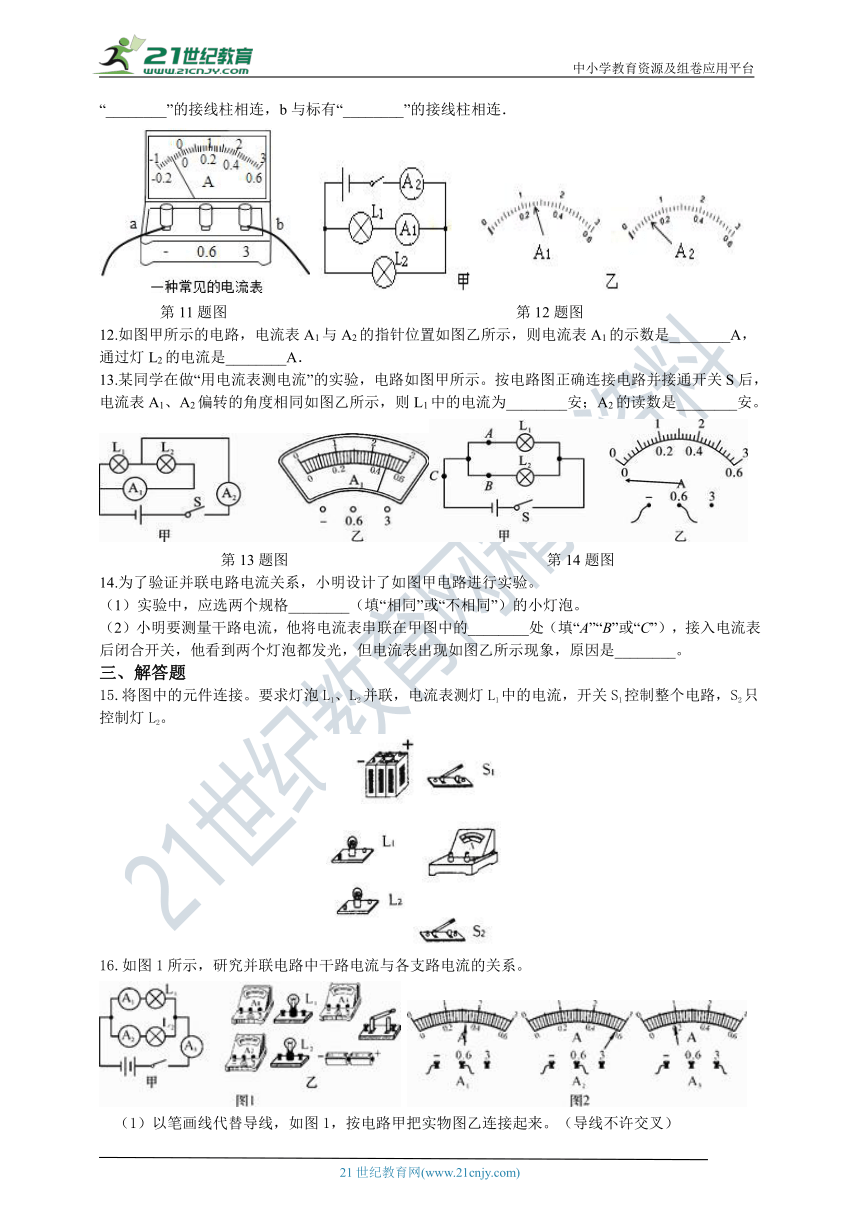

11.右图是实验室常用的一种电流表，其零刻度不在表盘的最左端．当导线a、b分别与标有“一”和“3”的接线柱相连时，电流表指针偏转情况如图所示．此时，电流是从导线________（填“a”或“b”）流入电流表，其示数是________A．为了增大指针的偏转角度从而减小读数误差，应将导线a与标有“________”的接线柱相连，b与标有“________”的接线柱相连．

第11题图 第12题图
12.如图甲所示的电路，电流表A1与A2的指针位置如图乙所示，则电流表A1的示数是________A，通过灯L2的电流是________A．
13.某同学在做“用电流表测电流”的实验，电路如图甲所示。按电路图正确连接电路并接通开关S后，电流表A1、A2偏转的角度相同如图乙所示，则L1中的电流为________安；A2的读数是________安。
第13题图 第14题图
14.为了验证并联电路电流关系，小明设计了如图甲电路进行实验。
（1）实验中，应选两个规格________（填“相同”或“不相同”）的小灯泡。
（2）小明要测量干路电流，他将电流表串联在甲图中的________处（填“A”“B”或“C”），接入电流表后闭合开关，他看到两个灯泡都发光，但电流表出现如图乙所示现象，原因是________。
三、解答题
15.将图中的元件连接。要求灯泡L1、L2并联，电流表测灯L1中的电流，开关S1控制整个电路，S2只控制灯L2。

16.如图1所示，研究并联电路中干路电流与各支路电流的关系。
（1）以笔画线代替导线，如图1，按电路甲把实物图乙连接起来。（导线不许交叉）

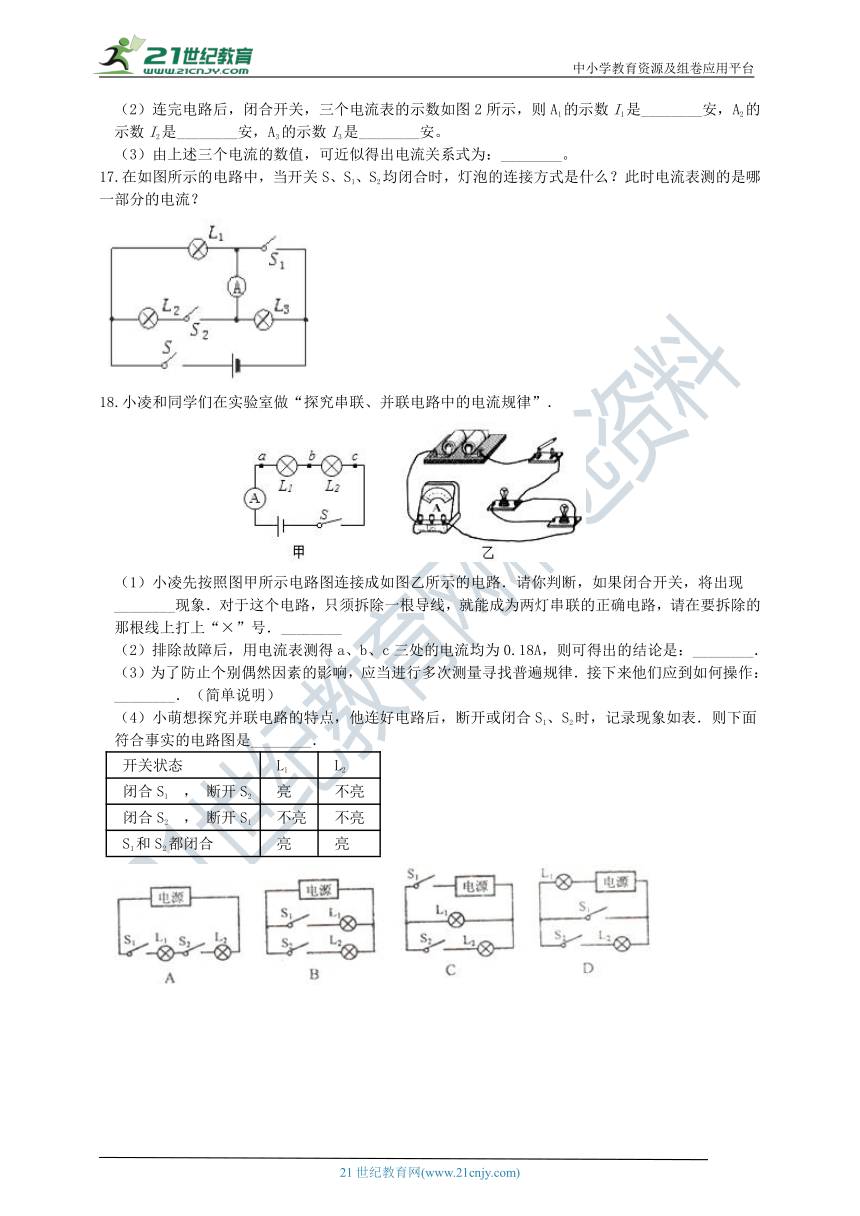

（2）连完电路后，闭合开关，三个电流表的示数如图2所示，则A1的示数I1是________安，A2的示数I2是________安，A3的示数I3是________安。
（3）由上述三个电流的数值，可近似得出电流关系式为：________。
17.在如图所示的电路中，当开关S、S1、S2均闭合时，灯泡的连接方式是什么？此时电流表测的是哪一部分的电流？

18.小凌和同学们在实验室做“探究串联、并联电路中的电流规律”．

（1）小凌先按照图甲所示电路图连接成如图乙所示的电路．请你判断，如果闭合开关，将出现________现象．对于这个电路，只须拆除一根导线，就能成为两灯串联的正确电路，请在要拆除的那根线上打上“×”号．________
（2）排除故障后，用电流表测得a、b、c三处的电流均为0.18A，则可得出的结论是：________．
（3）为了防止个别偶然因素的影响，应当进行多次测量寻找普遍规律．接下来他们应到如何操作：________．（简单说明）
（4）小萌想探究并联电路的特点，他连好电路后，断开或闭合S1、S2时，记录现象如表．则下面符合事实的电路图是________．
开关状态 L1 L2
闭合S1 ， 断开S2 亮 不亮
闭合S2 ， 断开S1 不亮 不亮
S1和S2都闭合 亮 亮




参考答案
一、单选题
1.【答案】D
【解析】家用电器正常工作电压为220V，若电流为0．15A，其功率为P=UI=220V×0．15A=33W，家用电冰箱功率在几百瓦，A错；家用空调器通常在一千瓦左右，B错误；
普通计算器使用纽扣电池，容量小，电流通常不到1毫安，C错误；普通的白炽灯功率通常在几十瓦，D正确；故选D
2.【答案】B
【解析】因为在串联电路中各处的电流都相等，所以通过每只小灯泡的电流为200毫安；
3.【答案】C
【解析】电流表的两个量程中，0～3A的量程是0～0.6的量程5倍，它们的分度值同样是0～3安的分度值是0～0.6分度值的5倍；在某次测量中使用0～0.6量程，从0～3安量程的刻度盘上发现指针正好指在2.4安的刻度线上，则测得实际电流的大小为2.4安/5=0.48安。故答案选：C.
4.【答案】B
【解析】由图可知，为并联电路，A点在干路上，B、C两点在两条支路；并联电路电流的特点是：干路电流等于各支路电流之和，因此有IA=IB+IC；两个灯的阻值不相等，因此IB≠IC ． 故答案选：B．
5.【答案】D
【解析】图(1)中电流表的正、负接线柱接反了，故不正确；
图(2)中电流表直接并联在电源的两极上，闭合开关后，电流表会被烧坏，故不正确；
图(3)中电流表的正、负接线柱接反了，故不正确．因此三个图都不正确．故答案选：D．
6.【答案】A
【解析】由图知，台灯、电风扇、两者并联，a中电流是干路电流，而b、c中电流是支路电流，根据并联电路的特点：干路电流等于各支路电流之和，可知a中电流最大，故A正确，BCD错误．
7.【答案】D
【解析】当开关闭合后，L1与L2并联在电源的两端；当开关断开时，L1并联在电源的两端为基本电路； 因并联电路各支路互不影响，而干路中的电流等于各支路电流之和； 所以开关由闭合到断开时，A1的示数不变，A2的示数变小．故答案选：D．
8.【答案】A
【解析】AB、使用时，电流表要与被测电路串联，故A正确，B错误；
CD、电流表有两个量程，一个公共接线柱，另外两个接线柱根据电路中电流的大小进行选择，不可以超过电流表的量程，但为了准确选择合适的量程，无论选择任何一个量程，都必须使用公共接线柱，故CD错误。
9.【答案】C
【解析】已知电阻R1、R2、R3串联接入电路，根据串联电路中电流特点，各处电流相等，因为I1>I2>I3 ， 所以此部分电路中允许通过的最大电流是I3 ． 故答案选：C．
10.【答案】D
【解析】A、A1、L2、S2 三个元件在同一支路上，L1 单独在一个支路上，所以是并联电路，故A错误；
B、A1、L2在同一支路上，所以A1是测L2电流，故B错误；
C、当开关S2断开时，L2所在支路断路，电流变为0，而L1所在支路电流不受影响，故C错误；
D、当开关S2断开时，L2所在支路断路，电流变为0，而L1所在支路电流不受影响，所以干路电流变小，A2测干路电流，因此电流表A2的示数变小，故D正确 ．
二、填空题
11.【答案】a；0．4；0．6；﹣
【解析】【解答】由图知，电流表指针偏向了0刻度线的左侧，原因是正负接线柱接反了，也就是电流从导线a进入了电流表；此时电流表选择的是0～3A量程，对应的分度值为0．1A，此时的示数是0．4A；为测量正确并且读数误差较小，需要改变进入电流表的电流方向，改接小量程，所以需要将导线a与标有“0．6”的接线柱相连，b与标有“﹣”的接线柱相连。
12.【答案】0．26；0．34
【解析】灯L1与灯L2并联，电流表A2测量干路的电流I ， 电流表A1测量通过支路L1的电流I1。根据并联电路电流规律可知：干路电流大于支路电流．而从两表指针偏转位置来看，A2偏转的角度比A1偏转的角度小，说明这两表使用的量程不同．由此得出：A2一定使用的是3A量程，A1使用的是0．6A量程．3A量程的分度值是0．1A，所以A2的读数是0．6A；0．6A量程的分度值是0．02A，所以A1的读数是0．26A．根据并联电路电流规律：I=I1+I2 ， 得灯L2的电流：I2=I-I1=0．6A-0．26A=0．34A。
13.【答案】2；2.5
【解析】因为A1测量L2中的电流，A2测量干路中的电流，且I1=0.5A，I2=2.5A，则L1中的电流为：2.5A-0.5A=2A；
14.【答案】（1）不相同
（2）C；正负接线柱接反了
【解析】（1）为了得到并联电路电流关系的普遍结论，实验中应该选用两只不同规格的灯泡实验；
（2）要测量干路电流 ， 他将电流表串联在甲图中的C处，接入电流表后闭合开关，看到两个灯泡都发光，但电流表出现如图乙所示现象，原因是正负接线柱接反了．
三、解答题
15.【答案】?
【解析】电流表需要和被测量的电路串联，并让电流从正接线柱流进，负接线柱流出；

16.【答案】（1）解：如图所示
（2）0.32；0.58；0.9
（3）I1＋I2＝I3
【解析】（1）电流表A3测干路电流，A1测通过L1的电流，A2测通过L2的电流，注意电流表量程的选择，两支路并联，如下图所示：

（2）A1A2电流表小量程的分度值为0.02A，示数分别为0.32A、0.58A；A3电流表大量程的分度值为0.1A，读数约为0.9A；
（3）比较三个电流大小的关系得出电流关系式为：I1+I2=I3 ．
17.【答案】L3短路，L1和L2并联，电流表测量干路电流
【解析】当开关都闭合时，L3和S1并联，被短路，L1和L2并联，电流表测量干路电流

18.【答案】（1）短路；
（2）串联电路中电流相等
（3）改变电源电压或更换不同阻值的电阻进行实验
（4）C
【解析】（1）闭合开关，将出现短路现象，会使电流表和电源烧坏；
只须拆除两灯泡右接线柱相连的导线，两个灯泡就首尾相接连入电路，即为串联；如下图所示：
；
串联电路中的电流是相等的；
为了防止个别偶然因素的影响，可以改变电源电压或更换不同阻值的电阻进行实验．
（4）A、当闭合开关Sl、断开S2时，灯泡L1不亮，所以不符合题意；
B、当闭合开关S2、断开S1时，灯泡L2亮，所以不符合题意；
C、当闭合开关Sl、断开S2时，灯泡L1亮，当闭合开关S2、断开S1时，灯泡L2不亮，当Sl、S2都闭合时，两灯都亮，与表格完全一致，符合题意；
D、当闭合开关S2、断开S1时，两灯泡都亮，所以不符合题意．
