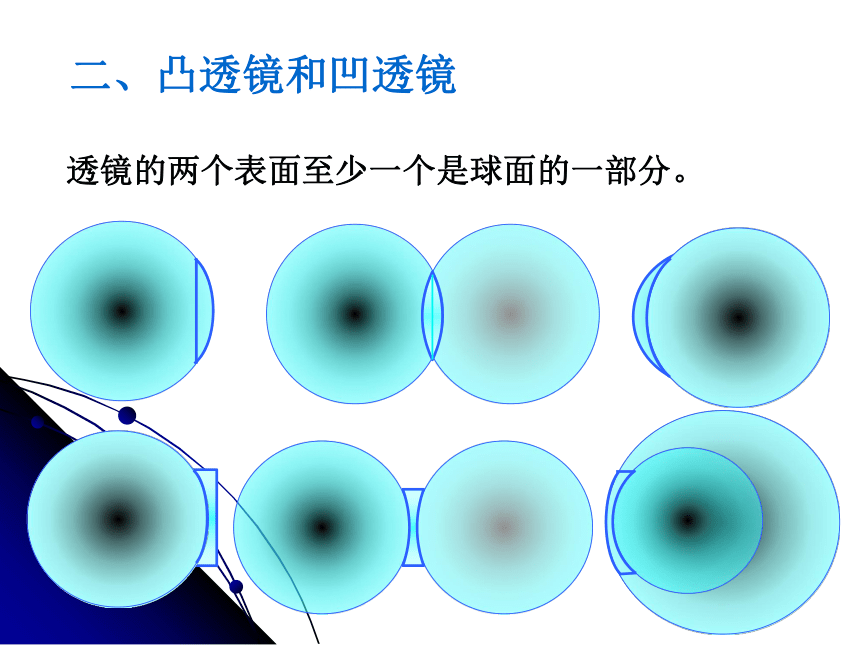

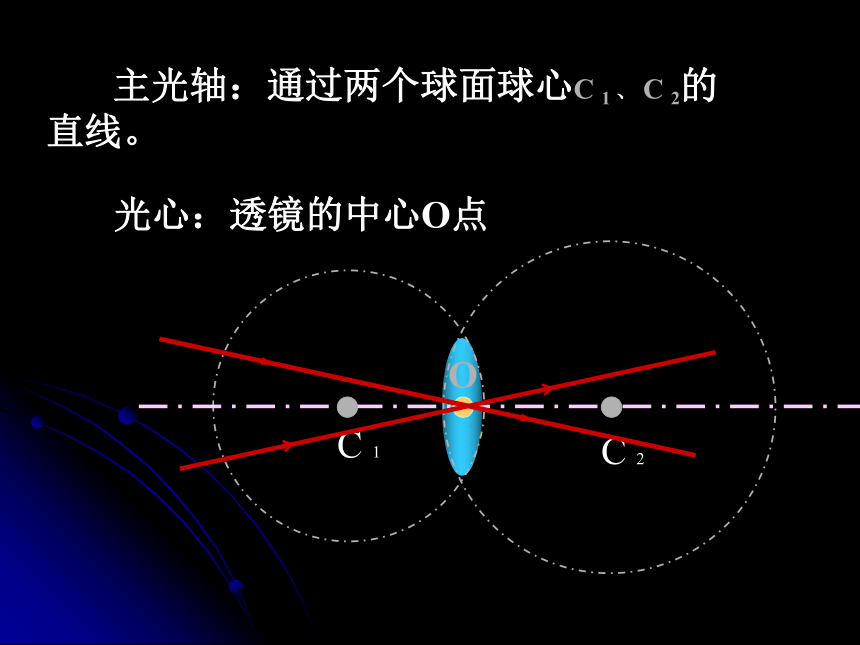

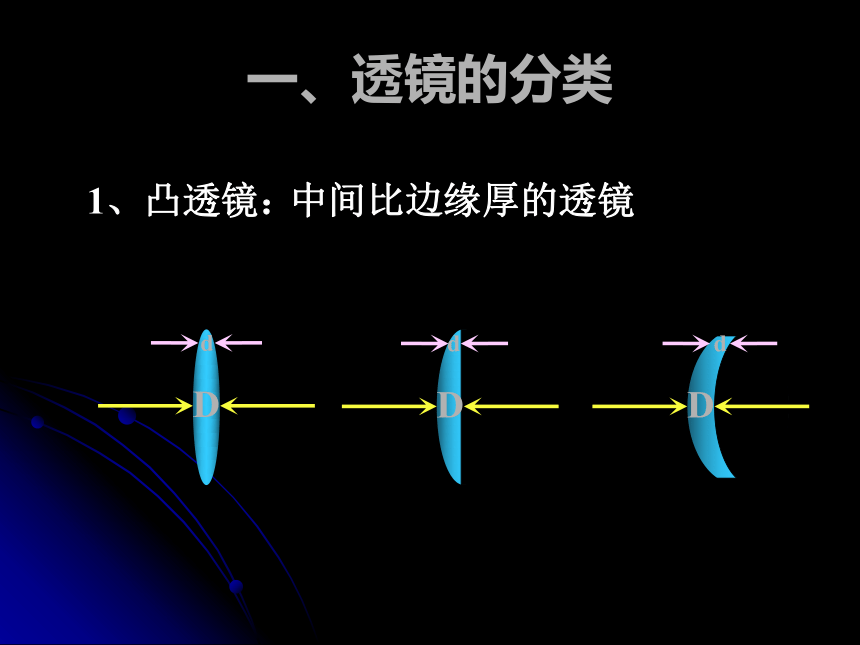

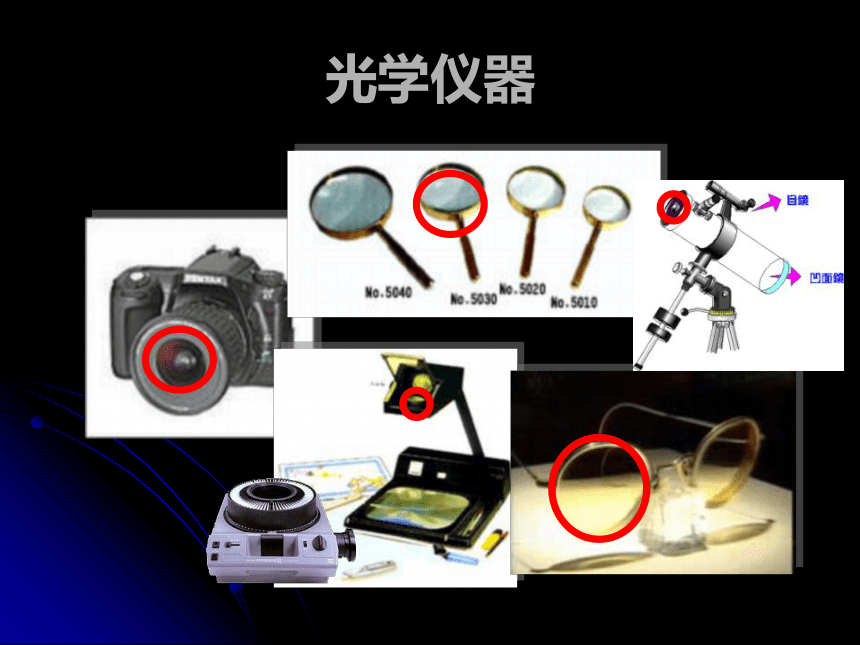

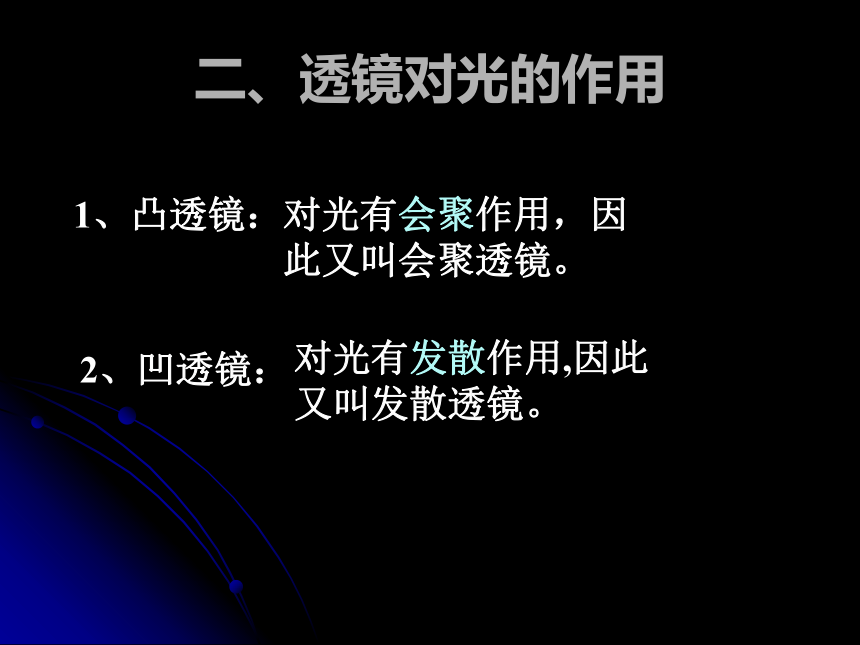

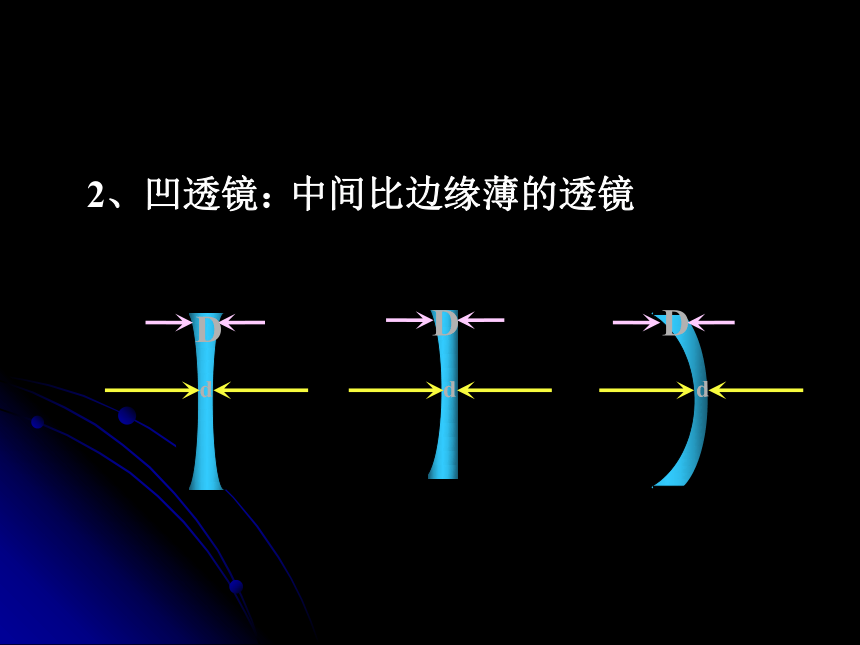

课件25张PPT。八年级物理上册第五章透镜及其应用第一节透镜光学仪器观察与交流　　你桌上的两个透镜形状上有什么区别？请说出它们的不同之处。一、透镜的分类1、凸透镜：Dd中间比边缘厚的透镜DdDd2、凹透镜：dD中间比边缘薄的透镜dDdD透镜的两个表面至少一个是球面的一部分。二、凸透镜和凹透镜 主光轴：通过两个球面球心C 1 、 C 2的直线。 C 1C 2O光心：透镜的中心O点二、透镜对光的作用1、凸透镜：对光有会聚作用，因此又叫会聚透镜。
2、凹透镜：对光有发散作用,因此又叫发散透镜。 焦点 F：O焦距 f： 平行于主光轴的光线通过凸透镜后会聚在光轴上的点。焦点和光心的距离。fFF思考：OFF光路可逆给你一个小灯泡怎么样能得到平行光呢？3、凸透镜的三条特殊光线：OFF（1）过光心的光线不改变原来的方向(穿心箭，向不变）。（2）平行于光轴的光线会聚于焦点（平行来，过焦去）。（3）经过焦点的光线经过凸透镜平行于光轴（过焦来，平行去）。4、测凸透镜的焦距f让阳光射向透镜，在透镜的另一侧移动白纸，直到白纸上出现最亮的光点（即焦点），该光点到透镜的距离就是焦距。2、虚焦点 F ：平行于主光轴的光线通过凹透镜后的折射光线的反向延长线相交在主光轴上的点。FF’3、凹透镜的三条特殊光线：OFF（1）过光心的光线不改变原来的方向(穿心箭，向不变)。（2）平行于光轴的光线经凹透镜后的折射线的反向延长线会聚于虚焦点（平行来，发散去）。（3）延长线经过另一侧虚焦点的光线经过凹透镜后平行于光轴（发散来，平行去）。考考你：相对于光线原来传播的方向靠近主光轴偏折再来考考你：相对于光线原来传播的方向远离主光轴偏折生活 物理 社会生活 物理 社会2.你知道是谁惹得祸吗？
一天，大雨过后小狗贝贝趴在自己窝里的干草上。狗窝的上方是用薄塑料搭起来的，以此来遮雨.此时塑料上面已积了一层水,天晴了，阳光透过积水照在狗的身上，暖洋洋的舒服极了，突然，贝贝的尾巴着起了火，疼得它上窜下跳…… 大家想一想你会这样做吗？环保意识 一、透镜的名词术语：1、主光轴 2、光心 3、焦 点 4、焦距 二、透镜对光线的作用：

1、凸透镜对光线起
会聚作用，也叫会聚透镜


2、凹透镜对光线起
发散作用，也叫发散透镜凸透镜和凹透镜小结:作业：我们认识了冰透镜水透镜同学们听过空气透镜吗？请同学们查找资料了解空气透镜。谢谢大家!
