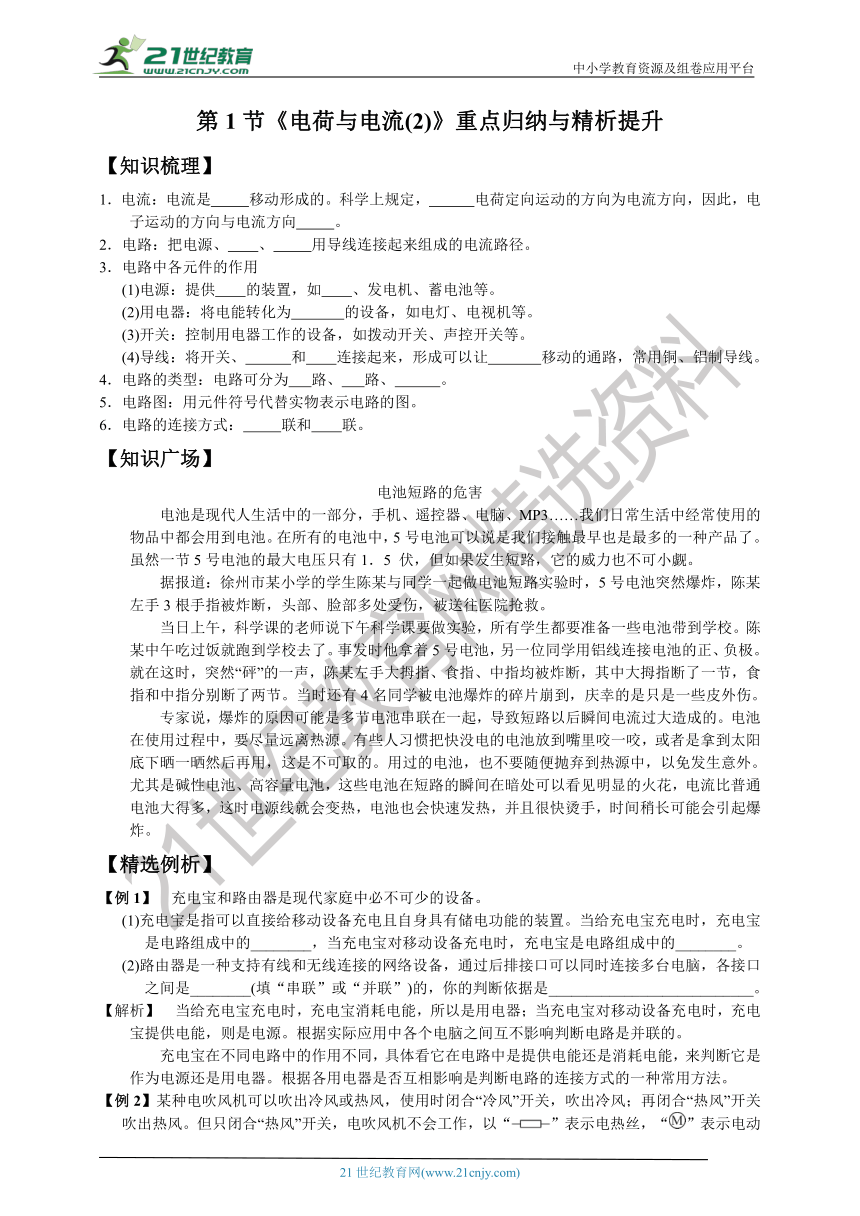

第1节《电荷与电流(2)》重点归纳与精析提升

第1节《电荷与电流(2)》重点归纳与精析提升
【知识梳理】
1．电流：电流是 移动形成的。科学上规定， 电荷定向运动的方向为电流方向，因此，电子运动的方向与电流方向 。
2．电路：把电源、 、 用导线连接起来组成的电流路径。
3．电路中各元件的作用
(1)电源：提供 的装置，如 、发电机、蓄电池等。
(2)用电器：将电能转化为 的设备，如电灯、电视机等。
(3)开关：控制用电器工作的设备，如拨动开关、声控开关等。
(4)导线：将开关、 和 连接起来，形成可以让 移动的通路，常用铜、铝制导线。
4．电路的类型：电路可分为 路、 路、 。
5．电路图：用元件符号代替实物表示电路的图。
6．电路的连接方式： 联和 联。
【知识广场】
电池短路的危害
电池是现代人生活中的一部分，手机、遥控器、电脑、MP3……我们日常生活中经常使用的物品中都会用到电池。在所有的电池中，5号电池可以说是我们接触最早也是最多的一种产品了。虽然一节5号电池的最大电压只有1．5 伏，但如果发生短路，它的威力也不可小觑。
据报道：徐州市某小学的学生陈某与同学一起做电池短路实验时，5号电池突然爆炸，陈某左手3根手指被炸断，头部、脸部多处受伤，被送往医院抢救。
当日上午，科学课的老师说下午科学课要做实验，所有学生都要准备一些电池带到学校。陈某中午吃过饭就跑到学校去了。事发时他拿着5号电池，另一位同学用铝线连接电池的正、负极。就在这时，突然“砰”的一声，陈某左手大拇指、食指、中指均被炸断，其中大拇指断了一节，食指和中指分别断了两节。当时还有4名同学被电池爆炸的碎片崩到，庆幸的是只是一些皮外伤。
专家说，爆炸的原因可能是多节电池串联在一起，导致短路以后瞬间电流过大造成的。电池在使用过程中，要尽量远离热源。有些人习惯把快没电的电池放到嘴里咬一咬，或者是拿到太阳底下晒一晒然后再用，这是不可取的。用过的电池，也不要随便抛弃到热源中，以免发生意外。尤其是碱性电池、高容量电池，这些电池在短路的瞬间在暗处可以看见明显的火花，电流比普通电池大得多，这时电源线就会变热，电池也会快速发热，并且很快烫手，时间稍长可能会引起爆炸。
【精选例析】
【例1】　充电宝和路由器是现代家庭中必不可少的设备。
(1)充电宝是指可以直接给移动设备充电且自身具有储电功能的装置。当给充电宝充电时，充电宝是电路组成中的________，当充电宝对移动设备充电时，充电宝是电路组成中的________。
(2)路由器是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，各接口之间是________(填“串联”或“并联”)的，你的判断依据是___________________________。
　当给充电宝充电时，充电宝消耗电能，所以是用电器；当充电宝对移动设备充电时，充电宝提供电能，则是电源。根据实际应用中各个电脑之间互不影响判断电路是并联的。
充电宝在不同电路中的作用不同，具体看它在电路中是提供电能还是消耗电能，来判断它是作为电源还是用电器。根据各用电器是否互相影响是判断电路的连接方式的一种常用方法。

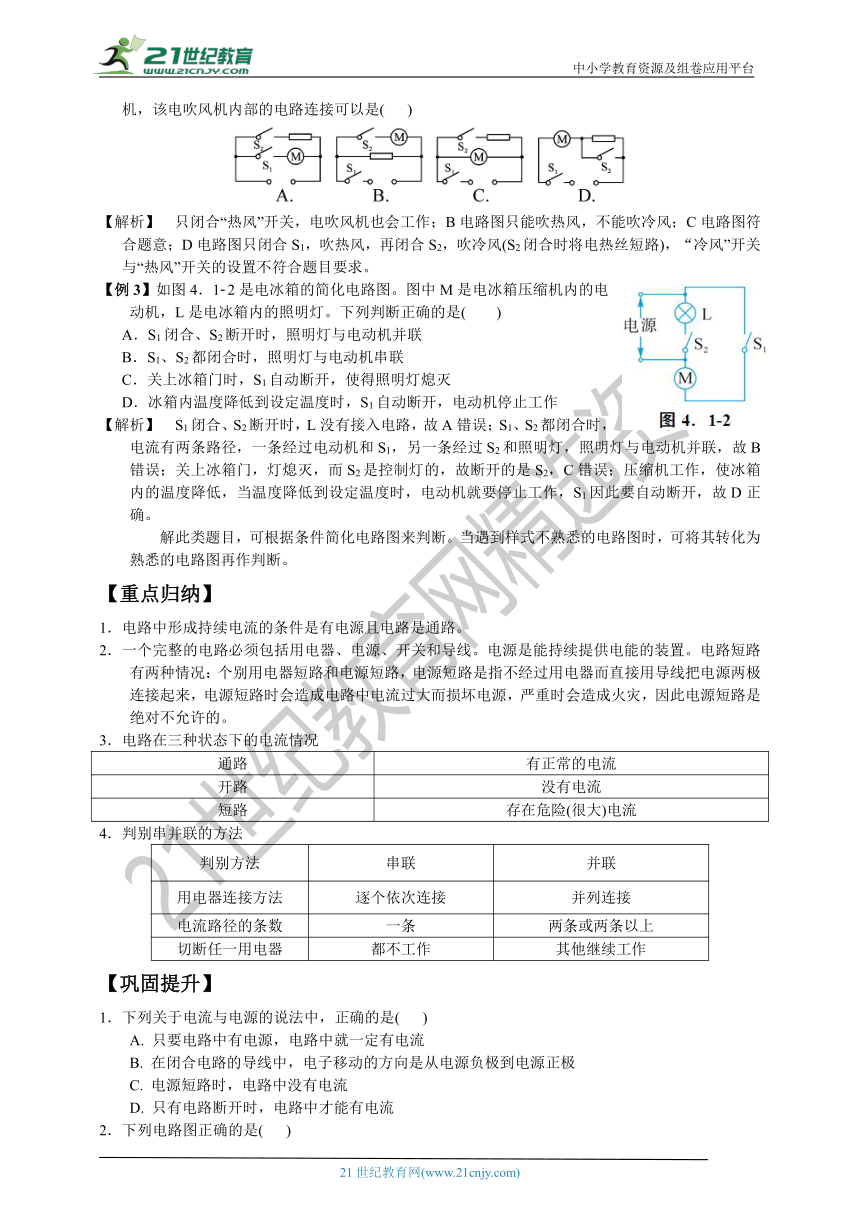

【例2】某种电吹风机可以吹出冷风或热风，使用时闭合“冷风”开关，吹出冷风；再闭合“热风”开关吹出热风。但只闭合“热风”开关，电吹风机不会工作，以“”表示电热丝，“”表示电动机，该电吹风机内部的电路连接可以是( )
【解析】　只闭合“热风”开关，电吹风机也会工作；B电路图只能吹热风，不能吹冷风；C电路图符合题意；D电路图只闭合S1，吹热风，再闭合S2，吹冷风(S2闭合时将电热丝短路)，“冷风”开关与“热风”开关的设置不符合题目要求。
【例3】如图4．1-2是电冰箱的简化电路图。图中M是电冰箱压缩机内的电动机，L是电冰箱内的照明灯。下列判断正确的是(　　)
A．S1闭合、S2断开时，照明灯与电动机并联
B．S1、S2都闭合时，照明灯与电动机串联
C．关上冰箱门时，S1自动断开，使得照明灯熄灭
D．冰箱内温度降低到设定温度时，S1自动断开，电动机停止工作
　S1闭合、S2断开时，L没有接入电路，故A错误；S1、S2都闭合时，电流有两条路径，一条经过电动机和S1，另一条经过S2和照明灯，照明灯与电动机并联，故B错误；关上冰箱门，灯熄灭，而S2是控制灯的，故断开的是S2，C错误；压缩机工作，使冰箱内的温度降低，当温度降低到设定温度时，电动机就要停止工作，S1因此要自动断开，故D正确。
解此类题目，可根据条件简化电路图来判断。当遇到样式不熟悉的电路图时，可将其转化为熟悉的电路图再作判断。
【重点归纳】
1．电路中形成持续电流的条件是有电源且电路是通路。
2．一个完整的电路必须包括用电器、电源、开关和导线。电源是能持续提供电能的装置。电路短路有两种情况：个别用电器短路和电源短路，电源短路是指不经过用电器而直接用导线把电源两极连接起来，电源短路时会造成电路中电流过大而损坏电源，严重时会造成火灾，因此电源短路是绝对不允许的。
3．电路在三种状态下的电流情况
通路
有正常的电流
开路
没有电流
短路
存在危险(很大)电流
4．判别串并联的方法
判别方法
串联
并联
用电器连接方法
逐个依次连接
并列连接
电流路径的条数
一条
两条或两条以上
切断任一用电器
都不工作
其他继续工作
【巩固提升】
1．下列关于电流与电源的说法中，正确的是( )
A. 只要电路中有电源，电路中就一定有电流
B. 在闭合电路的导线中，电子移动的方向是从电源负极到电源正极
C. 电源短路时，电路中没有电流
D. 只有电路断开时，电路中才能有电流

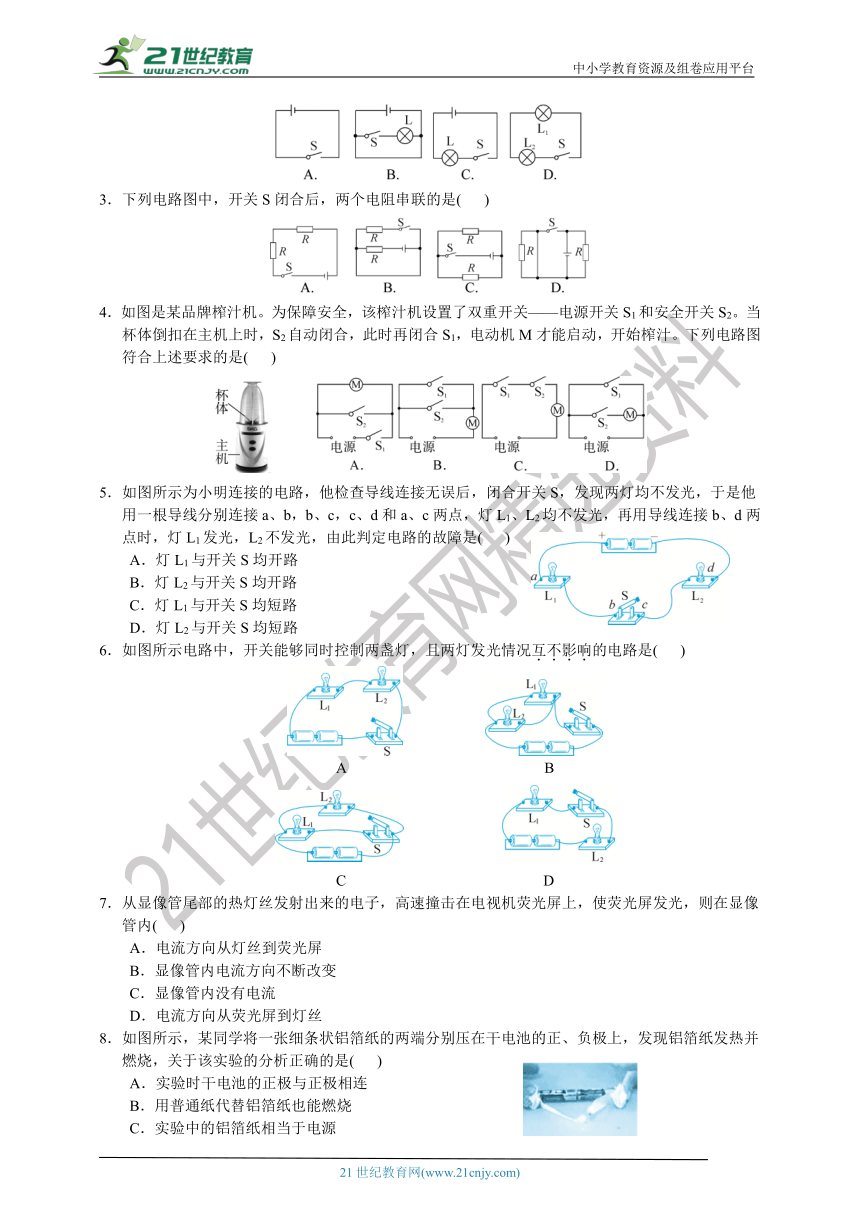

2．下列电路图正确的是( )
3．下列电路图中，开关S闭合后，两个电阻串联的是( )
4．如图是某品牌榨汁机。为保障安全，该榨汁机设置了双重开关——电源开关S1和安全开关S2。当杯体倒扣在主机上时，S2自动闭合，此时再闭合S1，电动机M才能启动，开始榨汁。下列电路图符合上述要求的是( )

5．如图所示为小明连接的电路，他检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一根导线分别连接a、b，b、c，c、d和a、c两点，灯L1、L2均不发光，再用导线连接b、d两点时，灯L1发光，L2不发光，由此判定电路的故障是( )
A．灯L1与开关S均开路
B．灯L2与开关S均开路
C．灯L1与开关S均短路
D．灯L2与开关S均短路
6．如图所示电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的电路是( )

A　　 B

C　　 D
7．从显像管尾部的热灯丝发射出来的电子，高速撞击在电视机荧光屏上，使荧光屏发光，则在显像管内( )
A．电流方向从灯丝到荧光屏
B．显像管内电流方向不断改变
C．显像管内没有电流
D．电流方向从荧光屏到灯丝
8．如图所示，某同学将一张细条状铝箔纸的两端分别压在干电池的正、负极上，发现铝箔纸发热并燃烧，关于该实验的分析正确的是( )
A．实验时干电池的正极与正极相连
B．用普通纸代替铝箔纸也能燃烧
C．实验中的铝箔纸相当于电源
D．该实验能说明短路带来的危害
9．下列电路图与实物图相对应的是( )
10．如图是电冰箱的简化电路图。图中M是电冰箱压缩机内的电动机，L是电冰箱内的照明灯。下列判断正确的是( )
A. S1闭合、S2断开时，照明灯与电动机并联
B. S1、S2都闭合时，照明灯与电动机串联
C. 关上冰箱门时，S1自动断开，照明灯熄灭
D. 冰箱内温度降低到设定温度时，S1自动断开，电动机停止工作
11．根据如图所示的电路图，用通路、开路、电源短路填空：
(1)当S1、S2都断开时叫 。
(2)当S1、S2都闭合时叫 。
(3)当S1闭合、S2断开时叫 。
(4)当S1断开、S2闭合时叫 。
12．学校将举办科普知识竞赛，要求甲、乙、丙三队无论哪队闭合开关，裁判台上的电铃都要响，而且不同颜色的灯能区别是哪个参赛队，请你用图中提供的器材(“”表示电铃)设计一个抢答器，连成符合上述要求的电路。
13．如图甲所示，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的导线。为了辨别哪两个线头为同一根导线的两端，工人师傅用图乙所示的“测通器”来进行测试。他首先将A和B连接起来，然后将“测通器”的m连接在D上，将n连接在F上，发现此时小灯泡发光，将n改接在E上时小灯泡不发光。(已知三条导线完好，均能正常导电，且A、B、C三个端点的其中任意两个端点都不在同一根导线上，D、E、F三个端点的其中任意两个端点也不在同一条导线上。)
(1)由以上信息可以判断图甲中哪两个端点为同一导线的两端？请说明理由。
(2)下一步工人师傅将如何操作才能最终分清每根导线的两端？
第1节《电荷与电流(2)》重点归纳与精析提升参考答案
【知识梳理】
1．电流：电流是电荷定向移动形成的。科学上规定，正电荷定向运动的方向为电流方向，因此，电子运动的方向与电流方向相反。
2．电路：把电源、用电器、开关用导线连接起来组成的电流路径。
3．电路中各元件的作用
(1)电源：提供电能的装置，如干电池、发电机、蓄电池等。
(2)用电器：将电能转化为其他形式能的设备，如电灯、电视机等。
(3)开关：控制用电器工作的设备，如拨动开关、声控开关等。
(4)导线：将开关、用电器和电源连接起来，形成可以让电荷定向移动的通路，常用铜、铝制导线。
4．电路的类型：电路可分为通路、开路、短路。
5．电路图：用元件符号代替实物表示电路的图。
6．电路的连接方式：串联和并联。
【精选例析】
【例1】　(1)用电器　电源　(2)并联　各个电脑之间互不影响
【例2】答案D
【例3】答案D
【巩固提升】
1． (B) 2． (C) 3． (A) 4． (C) 5． (B)
6． (B) 7． (D) 8． (D) 9． (C) 10． (D)
【解析】　S1闭合，S2断开，照明灯L未接入电路，故A选项错误；S1、S2都闭合，照明灯和电动机并联，故B选项错误；关上冰箱门时，照明灯应熄灭，则S2断开，而S1断开会导致电动机不工作，故C选项错误；冰箱内温度降到设定温度时，S1自动断开，电动机停止工作，故D选项正确。
11． (1)开路。(2)电源短路。(3)通路。(4)开路。
12．
【解析】　不论哪一组按开关，该组的指示灯都亮，这说明各组开关与对应的指示灯必须串联，且三组指示灯互不影响，即它们之间的关系是并联；而且不论哪一组按开关，电铃都发声，因此电铃必须连接在干路上。
13．【答】　(1)可以断定CE是一根导线；理由：将A、B、m、D、n、F连接起来，小灯泡发光，说明A、B、m、n、D、F连接起来的电路构成一个通路，则A、B、D、F分别是两根导线的4个端点。n端接E时灯不发光，说明E与A、B、D、F属于不同导线，C、E两端必定构成一根导线。(2)连接AC，m接D，将n改接到E上。若灯发光，说明AD是一根导线，则BF也是一根导线；若灯不发光，说明A与D不在一根导线上，则AF是一根导线，BD也是一根导线。
