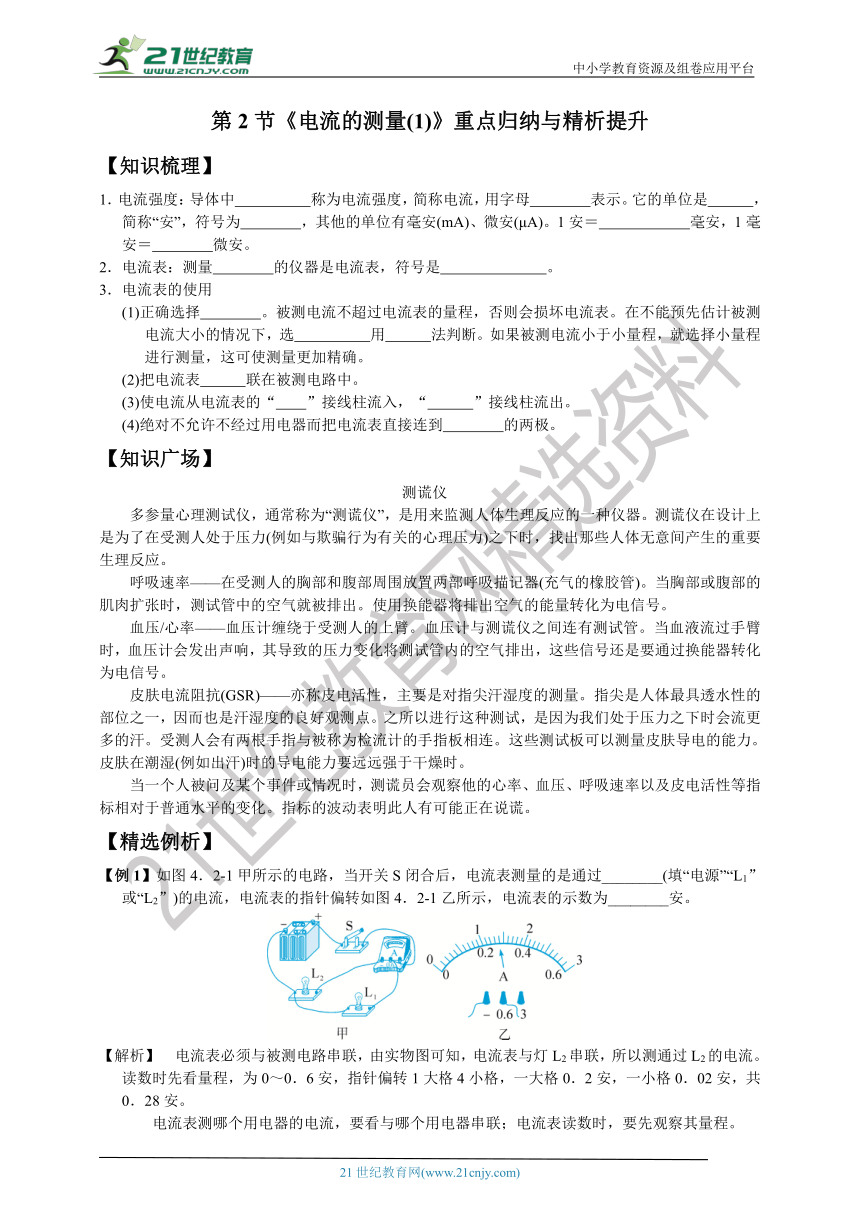

第2节《电流的测量(1)》重点归纳与精析提升

第2节《电流的测量(1)》重点归纳与精析提升
【知识梳理】
1．电流强度：导体中　　　　　称为电流强度，简称电流，用字母　　　　表示。它的单位是　　　，简称“安”，符号为　　　　，其他的单位有毫安(mA)、微安(μA)。1安＝　　　　　　毫安，1毫安＝　　　　微安。
2．电流表：测量　　　　的仪器是电流表，符号是　　　　　　　。
3．电流表的使用
(1)正确选择　　　　。被测电流不超过电流表的量程，否则会损坏电流表。在不能预先估计被测电流大小的情况下，选　　　　　用　　　法判断。如果被测电流小于小量程，就选择小量程进行测量，这可使测量更加精确。
(2)把电流表　　　联在被测电路中。
(3)使电流从电流表的“　　”接线柱流入，“　　　”接线柱流出。
(4)绝对不允许不经过用电器而把电流表直接连到　　　　的两极。
【知识广场】
测谎仪
多参量心理测试仪，通常称为“测谎仪”，是用来监测人体生理反应的一种仪器。测谎仪在设计上是为了在受测人处于压力(例如与欺骗行为有关的心理压力)之下时，找出那些人体无意间产生的重要生理反应。
呼吸速率——在受测人的胸部和腹部周围放置两部呼吸描记器(充气的橡胶管)。当胸部或腹部的肌肉扩张时，测试管中的空气就被排出。使用换能器将排出空气的能量转化为电信号。
血压/心率——血压计缠绕于受测人的上臂。血压计与测谎仪之间连有测试管。当血液流过手臂时，血压计会发出声响，其导致的压力变化将测试管内的空气排出，这些信号还是要通过换能器转化为电信号。
皮肤电流阻抗(GSR)——亦称皮电活性，主要是对指尖汗湿度的测量。指尖是人体最具透水性的部位之一，因而也是汗湿度的良好观测点。之所以进行这种测试，是因为我们处于压力之下时会流更多的汗。受测人会有两根手指与被称为检流计的手指板相连。这些测试板可以测量皮肤导电的能力。皮肤在潮湿(例如出汗)时的导电能力要远远强于干燥时。
当一个人被问及某个事件或情况时，测谎员会观察他的心率、血压、呼吸速率以及皮电活性等指标相对于普通水平的变化。指标的波动表明此人有可能正在说谎。
【精选例析】
【例1】如图4．2-1甲所示的电路，当开关S闭合后，电流表测量的是通过________(填“电源”“L1”或“L2”)的电流，电流表的指针偏转如图4．2-1乙所示，电流表的示数为________安。
　电流表必须与被测电路串联，由实物图可知，电流表与灯L2串联，所以测通过L2的电流。读数时先看量程，为0～0．6安，指针偏转1大格4小格，一大格0．2安，一小格0．02安，共0．28安。
电流表测哪个用电器的电流，要看与哪个用电器串联；电流表读数时，要先观察其量程。
【例2】如图所示，在练习使用电流表的实验中，某同学发现电流表(0～3安)的量程刻度值标示不清，根据你对电流表的了解，电流表的正确读数是( )
A. 0.42安　 B. 0.44安 C. 2.2安　 D. 2.4安
【解析】　在同一刻度处，大量程(0～3安)的读数是小量程(0～0.6安)的读数的5倍，当小量程的读数是0.44安时，大量程的读数是2.2安。
【例3】　请根据图中的实物图，画出对应的电路图。
　由实物图可知，L1和L2并联，电流表A1与L2串联，测量L2支路的电流，电流表A2接在干路中，测量干路电流的大小，开关控制干路的通断，据此作图。
根据实物图画电路图，可利用电路中的电流流径来判断电路的连接方式，若是并联电路，则还需分清各支路和干路中各有哪些元件。
【重点归纳】
1．实验室里的电流表的量程一般有0～0．6安和0～3安。前者一大格数值为0．2安，一小格数值为0．02安；后者一大格数值为1安，一小格数值为0．1安。两者是5倍的关系。
2．电流表读数的步骤
(1)明确电流表上所用的量程。
(2)确定所使用量程的最小刻度。
(3)观察指针偏转的刻度。
【巩固提升】
1．下列关于电流表的说法中，正确的是( )
A. 电流表上有三个接线柱，测量电流时，连接任意两个都能测出电流
B. 电流表必须串联在被测电路中
C. 电流表上有正、负极
D. 使用电流表时，不论什么情况下使用“－”和“3”两个接线柱都能准确测出电流
2．使用电流表时，不允许将其直接接在电源两极，是因为这样( )
A. 电路会形成开路
B. 电源会无法工作
C. 电流会很大，烧坏电表
D. 电流会很小，无法读数
3．右列电路中，电流表测灯L1电流的是( )
4．下列用电器中，工作时的电流最可能是0.15安的是( )
A．普通的白炽灯　 B．家用空调
C．普通计算器　 　 D．家用电冰箱
5．人体触电感到剧痛有生命危险的电流大小约是( )
A．1毫安　　　　　 B．10毫安
C．100毫安　　　　 D．1安培
6．电流表连入电路后，在不能预先估计被测电流大小的情况下，应先拿电路的另一个线头迅速试触电流表的大量程接线柱。这样做是为了( )
A. 看看有无电流
B. 看看电流表的灵敏程度
C. 检查电路的连接是否正确
D. 选择合适的量程

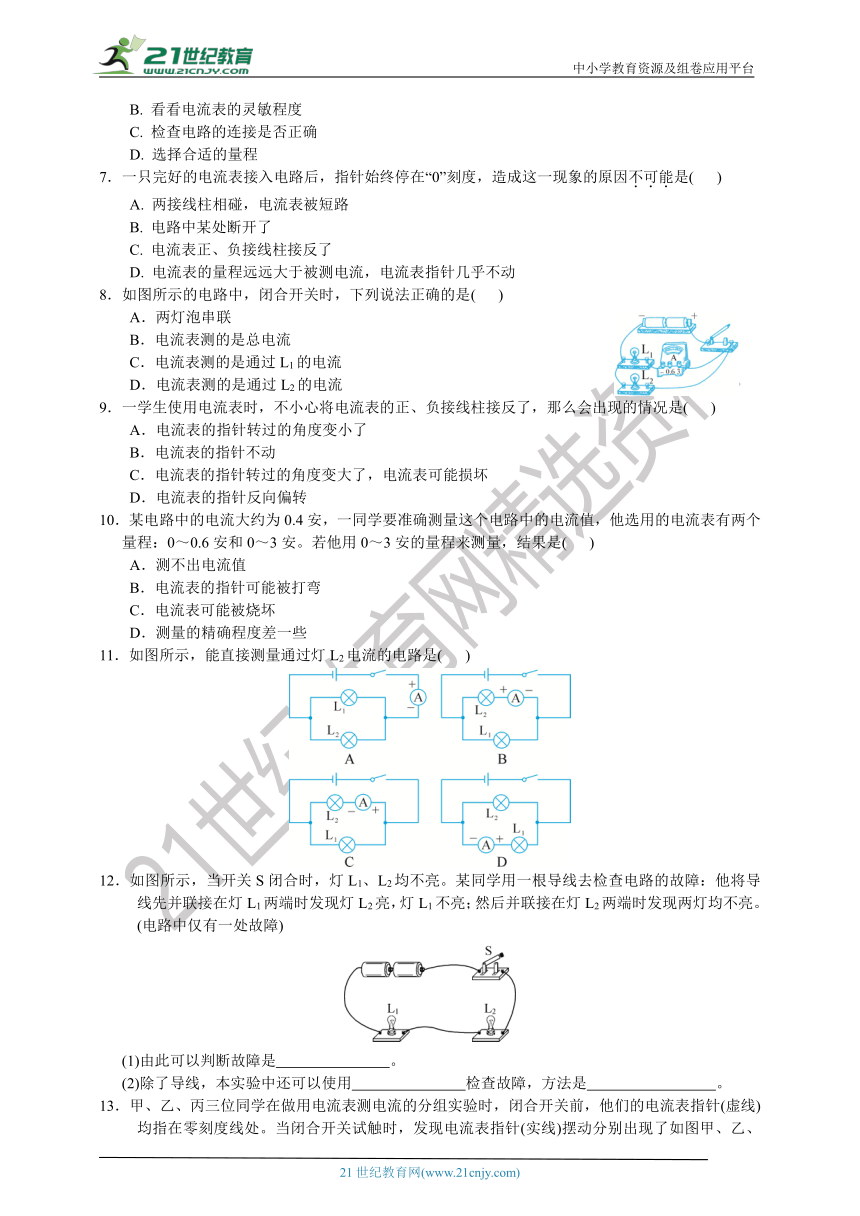

7．一只完好的电流表接入电路后，指针始终停在“0”刻度，造成这一现象的原因不可能是( )
A. 两接线柱相碰，电流表被短路
B. 电路中某处断开了
C. 电流表正、负接线柱接反了
D. 电流表的量程远远大于被测电流，电流表指针几乎不动
8．如图所示的电路中，闭合开关时，下列说法正确的是( )
A．两灯泡串联
B．电流表测的是总电流
C．电流表测的是通过L1的电流
D．电流表测的是通过L2的电流
9．一学生使用电流表时，不小心将电流表的正、负接线柱接反了，那么会出现的情况是( )
A．电流表的指针转过的角度变小了
B．电流表的指针不动
C．电流表的指针转过的角度变大了，电流表可能损坏
D．电流表的指针反向偏转
10．某电路中的电流大约为0.4安，一同学要准确测量这个电路中的电流值，他选用的电流表有两个量程：0～0.6安和0～3安。若他用0～3安的量程来测量，结果是( )
A．测不出电流值
B．电流表的指针可能被打弯
C．电流表可能被烧坏
D．测量的精确程度差一些
11．如图所示，能直接测量通过灯L2电流的电路是( )
12．如图所示，当开关S闭合时，灯L1、L2均不亮。某同学用一根导线去检查电路的故障：他将导线先并联接在灯L1两端时发现灯L2亮，灯L1不亮；然后并联接在灯L2两端时发现两灯均不亮。(电路中仅有一处故障)
(1)由此可以判断故障是 　　　 。
(2)除了导线，本实验中还可以使用 　　　 检查故障，方法是 　　　　 。
13．甲、乙、丙三位同学在做用电流表测电流的分组实验时，闭合开关前，他们的电流表指针(虚线)均指在零刻度线处。当闭合开关试触时，发现电流表指针(实线)摆动分别出现了如图甲、乙、丙所示的情况。请分析他们在电流表的使用上分别存在什么问题，为了完成实验，应分别采取什么措施。
(1)甲同学的问题是 　　　　　　 ，应采取的措施是 　　　　　　　　　 。
(2)乙同学的问题是 　　　　　　 ，应采取的措施是 　　　　　　　　 。
(3)丙同学的问题是 　　　　　　 ，应采取的措施是 　　　　　　　　 。
14．小明用如图甲所示的电路测量电流，请回答下列问题：
(1)电流表应选用 　　 量程试触。
(2)若闭合开关后，电流表的示数如图乙所示，则通过灯L2的电流是 　　 毫安。
(3)若闭合开关后，灯均亮，电流表指针不发生偏转，那么原因可能是 。
A. 电流表内部发生了开路
B. 开关处接触不良
C. 电流表被短路
D. 灯L2处短路
　
第2节《电流的测量(1)》重点归纳与精析提升　　参考答案
【知识梳理】
1．电流强度：导体中电流的大小称为电流强度，简称电流，用字母I表示。它的单位是安培，简称“安”，符号为A，其他的单位有毫安(mA)、微安(μA)。1安＝1000毫安，1毫安＝1000微安。
2．电流表：测量电流的仪器是电流表，符号是。
3．电流表的使用
(1)正确选择量程。被测电流不超过电流表的量程，否则会损坏电流表。在不能预先估计被测电流大小的情况下，选大量程用试触法判断。如果被测电流小于小量程，就选择小量程进行测量，这可使测量更加精确。
(2)把电流表串联在被测电路中。
(3)使电流从电流表的“＋”接线柱流入，“－”接线柱流出。
(4)绝对不允许不经过用电器而把电流表直接连到电源的两极。
【精选例析】
【例1】　L2　0．28
【例2】C
【解析】　在同一刻度处，大量程(0～3安)的读数是小量程(0～0.6安)的读数的5倍，当小量程的读数是0.44安时，大量程的读数是2.2安
【例3】　如图 4．2-3所示
图4．2-3
【巩固提升】
1． (Ｂ　　　2． (Ｃ)　　　3． (C)　　　4． (Ａ)　　5． (B)
6． (D)　　　　7． (C)　　　8． (C)　　9． (D)　　　　10． (D)
11． (C)
12．
(1)是灯L1处开路。
(2)用电流表障，是将一个电流表分别并联接在灯L1或灯L2两端，观察两灯的发光情况。
【解析】　(1)当用导线并联接在灯L1两端时，灯L1被短路不亮，灯L2会亮，说明灯L2处没有故障，故障可能在灯L1处，当用导线并联接在灯L2两端时，两灯均不亮，进一步确认故障是灯L1处开路。(2)电流表并联在其中一只灯泡两端时，这只灯泡被短路，电流表与另一只灯泡串联，此时电流表的作用与导线相同。
13．(1 “＋”“－”接线柱接反，调换“＋”“－”接线柱的连接。
(2)选择的量程过大，改选小量程。
(3)选择的量程过小，改选大量程。
【解析】　(1)电流表的“＋”“－”接线柱接反，电流从“－”接线柱流入，电流表的指针向左偏转。(2)图乙所示的实际电流值大约为0.2安，应选用0.6安的量程。(3)图丙所示电流表指针偏转超过了0.6安的量程，应选用较大量程重新实验。
14． (1) 0～3安
(2) 160毫安。
(3) C。
【解析】　(1)用电流表测电流，应先用大量程试触，避免因电流过大烧坏电流表，根据电流表的偏转情况选择合适的量程。(2)电流表接入电路的量程是0～0.6安，最小刻度值是0.02安，观察指针指示的刻度线，读数是0.16安，即160毫安。(3)合上开关后，灯均亮，说明电路是通路，电路中没有发生开路，且灯L1或灯L2都没有发生短路，A、B、D错误。故障原因有可能是电流表被短路，电流表指针不发生偏转。
